Перед вводом в эксплуатацию любой автоматизированной сварочной ячейки производители обычно уделяют внимание грузоподъемности, радиусу действия, конфигурации горелки и времени цикла. Это важно, но не является первым барьером. Настоящая отправная точка — безопасность. Если предприятие задается вопросом: «Каким стандартам безопасности должен соответствовать сварочный робот перед установкой на заводе?», ответ заключается не в одном сертификате или одном пункте контрольного списка. Это сочетание безопасной конструкции машины, специальных требований к роботам, соответствия электротехническим нормам, ограждений, аварийных функций и документированной оценки рисков, соответствующей реальному применению.

На практике сварочный робот может быть механически исправен, но при этом небезопасен для установки. Дуговая сварка создает опасности, отсутствующие во многих других роботизированных задачах: высокая температура, брызги металла, дым и газы, излучение дуги, находящиеся под напряжением электрические компоненты, движущиеся оси, системы подачи проволоки, газоснабжение, а часто также вращающиеся позиционеры или внешние рельсовые пути. Поэтому стандарт установки должен охватывать всю ячейку, а не только руку робота.

Сварочный робот оценивается как система, а не как отдельная роботизированная рука

Именно здесь многие проекты задерживаются. Покупатель может убедиться, что марка робота широко используется, и предположить, что вопрос соответствия уже решен. Обычно это не так. Перед установкой завод должен оценить всю сборку: робота, контроллер, источник сварочного питания, устройство очистки горелки, механизм подачи проволоки, защитное ограждение, блокировки, позиционер, приспособления для заготовок, систему вытяжки и логику управления между ними.

Для большинства промышленных проектов основными ориентирами являются ISO 12100 для оценки и снижения рисков, ISO 10218 для безопасности промышленных роботов и, при необходимости, региональные требования рынка, такие как соответствие CE в Европе. Если система включает функции управления, связанные с безопасностью, в зависимости от выбранного разработчиком машины подхода также могут применяться ISO 13849 или IEC 62061. Электрооборудование обычно оценивается по IEC 60204-1. Эти стандарты не заменяют местные законодательные требования, но формируют практическую основу, в рамках которой работают наиболее серьезные поставщики и интеграторы.

Стандарты, которые обычно имеют значение перед установкой

Полезно рассматривать соответствие требованиям как несколько уровней.

Базовый уровень — общая безопасность машин. ISO 12100 важен, поскольку требует от производителя или интегратора выявлять опасности, оценивать риски и снижать их посредством конструкции, защитных мер и информации по эксплуатации. Это звучит абстрактно, пока сварочная ячейка не окажется в цеху. Тогда вопросы становятся весьма практичными: Может ли кто-либо попасть в зону дуги? Что произойдет при отказе давления воздуха? Может ли робот автоматически перезапуститься после остановки? Есть ли точка защемления между роботом и позиционером с передней и задней бабками?

Следующий уровень — безопасность робота. ISO 10218-1 распространяется на самого робота, тогда как ISO 10218-2 касается роботизированной системы и ее интеграции. Для владельцев заводов вторая часть часто имеет более решающее значение, поскольку риск при установке зависит от компоновки, точек доступа, безопасных расстояний, режимов работы и взаимодействия периферийного оборудования с роботом.

Далее следует надежность управления. При открытии защитных ворот робот должен останавливаться предсказуемым и подтвержденным способом. При нажатии аварийной остановки реакция системы должна быть определена и проверена. Именно здесь важны связанные с безопасностью части систем управления. Соответствующая требованиям конструкция — это не просто «есть кнопка аварийной остановки»; важно, соответствуют ли архитектура цепи безопасности, диагностика и реакция на отказ требуемому уровню эффективности для данной опасности.

Электробезопасность — еще один уровень, который никогда не следует считать только формальностью. Сварочные ячейки объединяют силовую электронику, шкафы управления, заземление, кабели, подвергающиеся воздействию тепла, и зачастую суровые цеховые условия. Перед установкой предприятия должны подтвердить компоновку шкафов, защиту от поражения электрическим током, надлежащую маркировку, организацию заземления, изоляцию и прокладку кабелей. При сварочных работах плохое заземление и ненадлежащее управление кабелями могут стать как проблемой безопасности, так и проблемой стабильности процесса.

Маркировка CE важна, но не является полным ответом

Многие покупатели, особенно импортирующие оборудование, в первую очередь спрашивают о CE. Это разумно, особенно для европейского рынка. Однако маркировка CE сама по себе не должна завершать обсуждение. Сварочная роботизированная ячейка может иметь документацию CE, но окончательная установка все равно должна соответствовать заявленной конфигурации, предусмотренному назначению и условиям площадки.

Если ячейка модифицируется после поставки, объединяется с другими машинами или устанавливается в новом технологическом потоке, может потребоваться дополнительная оценка. Это важно для компаний, работающих на мировых рынках. Поставщик, такой как Wuxi Samgins International Trade Co., Ltd., работающий с автоматическим сварочным оборудованием, станками с ЧПУ для резки, сварочными роботами, оборудованием для производственных линий H-образных балок и другим оборудованием для металлообработки для клиентов в Юго-Восточной Азии, Европе, Америке и Океании, обычно должен учитывать не только конфигурацию продукции, но и ожидания рынка назначения. Их акцент на управлении процессами по ISO9001 и проектировании с учетом требований EU CE полезен, однако окончательная картина соответствия по-прежнему зависит от точной компоновки ячейки и интеграции на площадке.

Что завод должен проверить непосредственно в ячейке

Перед установкой сварочного робота необходимо напрямую подтвердить несколько функций безопасности, а не просто предполагать их наличие.

Ограждение и контроль доступа

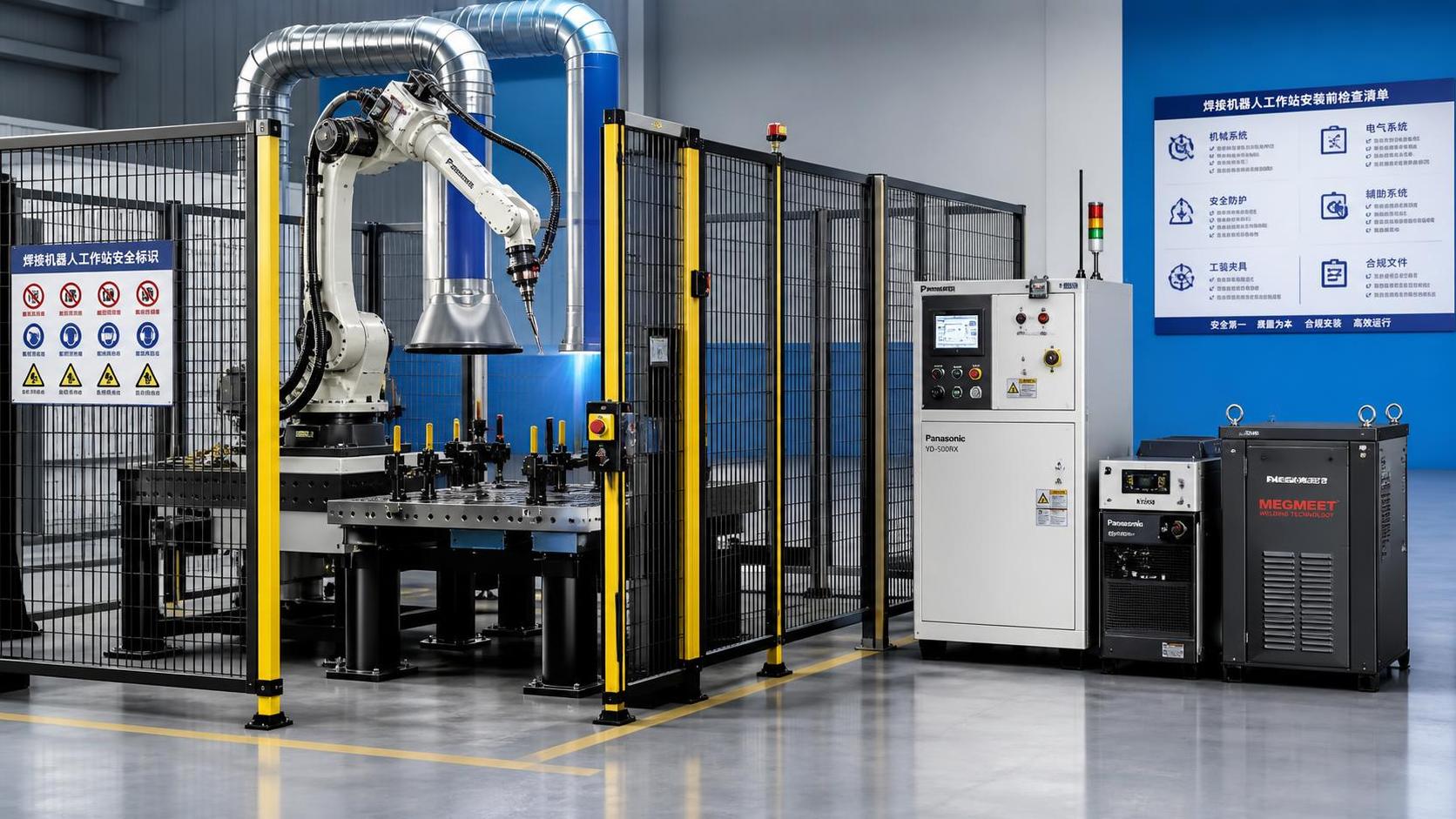

Ячейка должна иметь ограждение, предотвращающее непреднамеренное проникновение в опасные зоны во время автоматической работы. В зависимости от процесса это могут быть стационарные ограждения, двери с блокировкой, световые завесы, сканеры зоны или их сочетание. При дуговой сварке физические барьеры часто выполняют двойную функцию, также ограничивая воздействие вспышки дуги и брызг металла. Безопасные расстояния необходимо проверять с учетом фактического радиуса действия и возможного выхода за пределы траектории, включая заготовку и оснастку.

Поведение при аварийной и защитной остановке

Устройства аварийной остановки должны быть доступными и четко обозначенными, но это лишь видимая часть. Предприятие должно проверить, что именно отключается или изолируется при остановке: движение робота, сварочный выход, подача проволоки, газ, движение позиционера и вспомогательные оси, где это необходимо. Защитные остановки, срабатывающие от выключателя ворот или защитного сканера, также должны иметь четкую логику. В сварочных ячейках остановка робота без управления источником сварки может оставлять остаточные опасности.

Ручной режим и безопасность обучения

Значительная часть инцидентов, связанных с роботами, происходит во время наладки, обучения, технического обслуживания или восстановления после неисправностей, а не при полностью автоматическом производстве. Поэтому важны ручной режим с пониженной скоростью, разрешающие устройства на пульте обучения, четкий выбор режима и ограниченный доступ во время программирования. Если интегратор не может объяснить, как обеспечивается безопасное обучение, проект не готов к установке.

Удаление сварочных дымов, вентиляция и риск пожара

Эта часть часто недооценивается, поскольку находится на стыке охраны труда и технологического проектирования. Сварочные дымы, тепло и искры должны контролироваться подходящей вытяжкой и конструкцией ячейки. Точные требования к вентиляции зависят от материала, присадочного материала, рабочего цикла и местных норм, поэтому их следует подтверждать в каждом конкретном случае. При наличии горючей пыли, покрытий или замкнутой компоновки ячейки предотвращение пожара становится еще более важным.

Блокировка и доступ для технического обслуживания

Точки обслуживания должны быть доступны без создания новых опасностей. Существует ли процедура изоляции электропитания, пневматической энергии, накопленной механической энергии и сварочного выхода перед обслуживанием? Доступны ли станции очистки горелки и компоненты подачи проволоки без необходимости заходить в опасные зоны движения робота? Ячейка, которая хорошо работает в производстве, но сложна для безопасного обслуживания, обычно создает проблемы позже.

Документы важны, потому что они показывают, насколько продумана машина

Перед утверждением установки документацию следует проверять с той же серьезностью, что и оборудование. Обычно это включает оценку рисков, электрические схемы, пневматические схемы, где применимо, описание цепи безопасности, руководство по эксплуатации, инструкции по техническому обслуживанию, перечень запасных частей и декларацию соответствия либо эквивалентные документы о соответствии требованиям целевого рынка.

Хороший комплект документов упрощает приемку, поскольку заранее отвечает на предсказуемые вопросы. Какие опасности остаются после применения защитных мер? Какие средства индивидуальной защиты все еще требуются? Какова процедура перезапуска после неисправности? Как подтверждается работоспособность устройств безопасности? Если эти ответы существуют только в устной форме, завод несет ненужный риск.

Распространенные ошибки перед установкой

Одна из распространенных ошибок — рассматривать поставщика робота, поставщика сварочного источника и интегратора линии как отдельные изолированные стороны. Проблемы безопасности часто появляются в промежутках: робот останавливается, а позиционер — нет; блокировка ворот подключена, но не имеет требуемого уровня эффективности; или вытяжной зонт работает для одного семейства деталей, но не для другого.

Другая ошибка — покупать оборудование по номинальному стандарту, а не под конкретное применение. Ячейка для простых плоских заготовок отличается от системы для сварки крупных конструкционных балок, труб или тяжелых сварных сборок. Внешние оси, позиционеры с передней и задней бабками, длинные швы и зоны загрузки оператором существенно изменяют профиль рисков.

Третья ошибка — предполагать, что опыт экспорта автоматически обеспечивает соответствие требованиям площадки. Международные поставщики с широким портфелем оборудования могут привнести ценные технологические знания, особенно если они работали с автоматической сваркой, резкой, вальцовкой и оборудованием для изготовления металлоконструкций. Тем не менее завод должен подтвердить окончательную концепцию безопасности с учетом местных норм, правил предприятия и точного производственного ритма на площадке.

Как должна выглядеть практическая проверка перед установкой

Полезная проверка перед установкой не должна быть долгой, но должна быть конкретной. Команда должна подтвердить применимые стандарты для рынка назначения, изучить оценку рисков, проверить концепцию ограждения, подтвердить архитектуру управления безопасностью и проверить, соответствуют ли руководства и декларации поставленной конфигурации. Затем необходимо пройти реальные рабочие сценарии: загрузку, автоматический цикл, смену детали, очистку горелки, замену проволоки, устранение заеданий, техническое обслуживание и действия в аварийной ситуации.

Если сварочный робот будет интегрирован в более широкую линию изготовления металлоконструкций, проверка также должна охватывать интерфейсы перед и после ячейки. Безопасная ячейка может стать небезопасной при подключении к конвейерам, станциям сборки, участкам резки с ЧПУ или системам перемещения балок без согласованной логики остановки.

Итак, каким стандартам безопасности должен соответствовать сварочный робот перед установкой на заводе? Как минимум, он должен соответствовать применимым для его рынка стандартам для роботов, машин, электрооборудования и систем управления безопасностью, а эти требования должны быть отражены в фактической конструкции ячейки, а не только в коммерческих документах. Если стоит запомнить одно практическое правило, то оно таково: оценивайте робота как работающую систему в условиях вашего предприятия, а не как позицию в каталоге. Обычно именно это определяет разницу между плавным запуском и дорогостоящей переработкой после поставки.
