شرح ماكينة القص الهيدروليكية: المكونات الرئيسية، أداء القطع، وأساسيات الاختيار

ما هي آلة القص الهيدروليكية

آلة القص الهيدروليكية هي آلة أدوات صناعية مصممة لقص الصفائح المعدنية أو الألواح عبر تحريك شفرة علوية بمحاذاة شفرة سفلية ثابتة باستخدام القوة الهيدروليكية. وتُستخدم على نطاق واسع في المصانع التي تحتاج إلى قصات مستقيمة سريعة ومتكررة قبل الثني أو اللحام أو الدرفلة أو الثقب أو التجميع. وفي الإنتاج العملي، غالبًا ما تعمل كآلة تجهيز أولية تؤثر مباشرة في دقة الأبعاد اللاحقة وكفاءة استخدام المواد.

تعتمد عملية القص الفعلية على خلوص شفرة مضبوط، وضغط تثبيت، وصلابة الماكينة، واستقرار الشوط. وبدلًا من صهر المادة أو تجليخها، تُحدث الماكينة كسرًا على طول خط بعد التشوه المرن واللدن في الصفيحة. وهذا يجعل آلة القص الهيدروليكية فعالة للعديد من تطبيقات الفولاذ الكربوني والفولاذ المقاوم للصدأ والصفائح المجلفنة والألمنيوم التي يجب فيها تقليل التشوه الحراري الناتج عن القطع إلى الحد الأدنى.

في قطاع آلات التصنيع والمعالجة، تُعد الماكينة من المعدات القياسية لورش الصفائح المعدنية ومصانع الهياكل الفولاذية ومصنعي أوعية الضغط وصانعي مكونات الأجهزة وورش التشغيل حسب الطلب. ويقيّمها المشترون عادةً وفقًا لسماكة القطع وطول القطع ودقة المصد الخلفي وعمر الشفرة والاستقرار الهيدروليكي وسهولة الصيانة، بدلًا من الاعتماد على القدرة الاسمية وحدها.

على الرغم من أن آلة القص الهيدروليكية تبدو بسيطة ميكانيكيًا، فإن قيمتها الإنتاجية مرتفعة لأنها تتحكم في جودة الفراغات الداخلة إلى العمليات اللاحقة. فالقص الرديء يؤدي إلى نتوءات وانحناء وانحراف زاوي وإعادة تشغيل. أما القص الجيد فيدعم ثنيًا أكثر استقرارًا ومحاذاة أفضل للدرزات وتجهيز الحواف وإنتاجية اللحام على امتداد الخط بالكامل.

كيفية عمل مبدأ القطع

تعمل الماكينة من خلال نظام هيدروليكي يحول قدرة المحرك إلى حركة خطية مضبوطة للشفرة. تدفع الأسطوانات الهيدروليكية العارضة العلوية إلى الأسفل، بينما تثبت أسطوانات الضغط الصفيحة لمنع حركتها. وأثناء الشوط، تمر الشفرتان العلوية والسفلية بفجوة محسوبة، بحيث تتشوه المادة أولًا ثم تنكسر بطريقة مضبوطة على طول خط القطع.

يعتمد أداء القطع بدرجة كبيرة على أربعة متغيرات تقنية: هندسة الشفرة، وخلوص الشفرة، وزاوية الميل، وصلابة الإطار. إذا كان خلوص الشفرة صغيرًا جدًا، يزداد تلميع الحافة ويتسارع تآكل الشفرة. وإذا كان كبيرًا جدًا، يرتفع ارتفاع النتوءات وتصبح حافة القطع خشنة. وتوازن آلة القص الهيدروليكية المهيأة بشكل صحيح بين هذه المتغيرات وفقًا لدرجة المادة وسماكتها.

كما أن التزامن الهيدروليكي مهم أيضًا. إذ يساعد توصيل الضغط المستقر العارضة على الحركة بانتظام عبر طول القطع الكامل، وهو أمر مهم بصورة خاصة عند معالجة الصفائح الطويلة أو المواد الأكثر صلابة. ويحدد موضع المصد الخلفي عمق الفراغ، بينما تساعد أذرع التربيع وأذرع الدعم الأمامية المشغلين على تغذية الصفيحة بشكل متسق. وغالبًا ما يتم تجاهل هذه الأنظمة الداعمة أثناء الشراء، رغم أنها تؤثر في الإنتاج اليومي أكثر من ادعاءات الحمولة القصوى.

بالنسبة للمشترين الذين يخططون لتدفق إنتاج مترابط، ينبغي تقييم مرحلة القص بالتزامن مع تفريز الحواف أو درفلة الألواح أو التشكيل بمكبس الثني أو لحام الدرزات الطولية. توفر Wuxi Samgins مجموعة واسعة من الآلات في هذه العمليات المجاورة، لذلك يمكن اختيار آلة القص الهيدروليكية مع مراعاة سير العمل السابق واللاحق بدلًا من اعتبارها عملية شراء منفصلة.

المكونات الرئيسية وتأثيرها في الجودة

الإطار الرئيسي هو الأساس الإنشائي لآلة القص الهيدروليكية. وتؤثر صلابته في الاهتزاز ومحاذاة الشفرات والاستقرار طويل الأجل للأبعاد. قد يستمر الإطار الضعيف أو الذي لم تتم إدارة إجهاداته بشكل جيد في قص المواد في البداية، لكن الدقة تميل إلى الانحراف تحت الأحمال الثقيلة المتكررة. ولهذا السبب، يسأل المشترون ذوو الخبرة عن جودة اللحام ودقة التشغيل الآلي وتشطيب الإطار بدلًا من التركيز فقط على أوراق المواصفات الاسمية.

تُعد مجموعة الشفرات عنصرًا حاسمًا آخر. إذ تؤثر مادة الشفرة واتساق الصلادة وجودة تجليخ الحافة وعدد حواف القطع القابلة للاستخدام في تكلفة التشغيل. وينبغي للمشترين التأكد مما إذا كانت الماكينة تدعم ضبط فجوة الشفرة عمليًا وما إذا كان من السهل توفير الشفرات البديلة. وفي بيئة الإنتاج، قد يكون الوصول السريع إلى الأجزاء القابلة للتآكل مهمًا بقدر أهمية السعر الأصلي للماكينة.

تحدد وحدة القدرة الهيدروليكية والأسطوانات والأختام والصمامات سلاسة الحركة والموثوقية. ووفقًا لملف الشركة المقدم، تؤكد Wuxi Samgins استخدام مكونات هيدروليكية وسيرفو وCNC رئيسية من علامات تجارية مستوردة معروفة. وفي ظروف التشغيل الفعلية، يمكن أن يدعم ذلك اتساقًا أفضل للضغط ومخاطر أعطال أقل وقابلية تكرار أكثر استقرارًا خلال الدورات الطويلة، خصوصًا للمشترين الذين يشغلون إنتاجًا متعدد الورديات.

تكمل أنظمة التحكم وتجميعات المصد الخلفي والأجزاء الكهربائية وأجهزة السلامة وواجهات المشغل الماكينة. تستفيد آلة القص الهيدروليكية الحديثة من إدخال المعلمات بشكل بديهي وحركة مستقرة للمصد الخلفي وسهولة الوصول إلى الصيانة. وحتى عندما لا يحتاج المشترون إلى مستوى CNC متقدم للغاية، فإن عناصر التحكم الواضحة والتخطيطات القابلة للصيانة تقلل أخطاء الإعداد وتختصر وقت تدريب المشغلين.

الأنواع الرئيسية وأفضل مجالات استخدامها

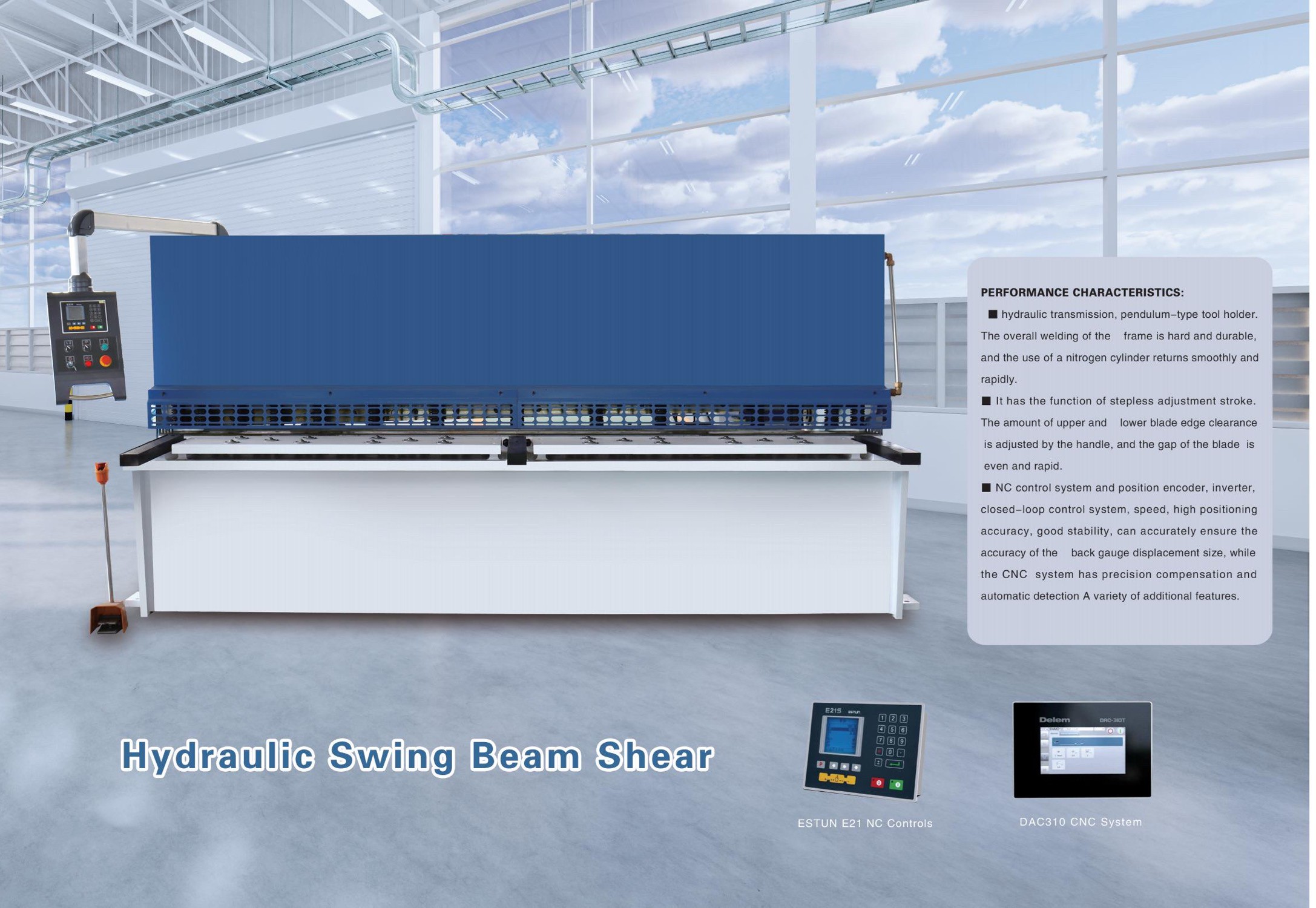

الفئتان الأكثر شيوعًا هما مقصات العارضة المتأرجحة ومقصات المقصلة. تستخدم آلة القص الهيدروليكية ذات العارضة المتأرجحة عارضة علوية تتحرك في قوس. وغالبًا ما تُقدر لبنيتها البسيطة وموثوقيتها العملية وملاءمتها لقص الألواح العام. تختار العديد من الورش الصغيرة والمتوسطة هذا النوع عندما يكون مزيج منتجاتها واسعًا وتكون متطلبات الدقة متوازنة مع التحكم في الاستثمار.

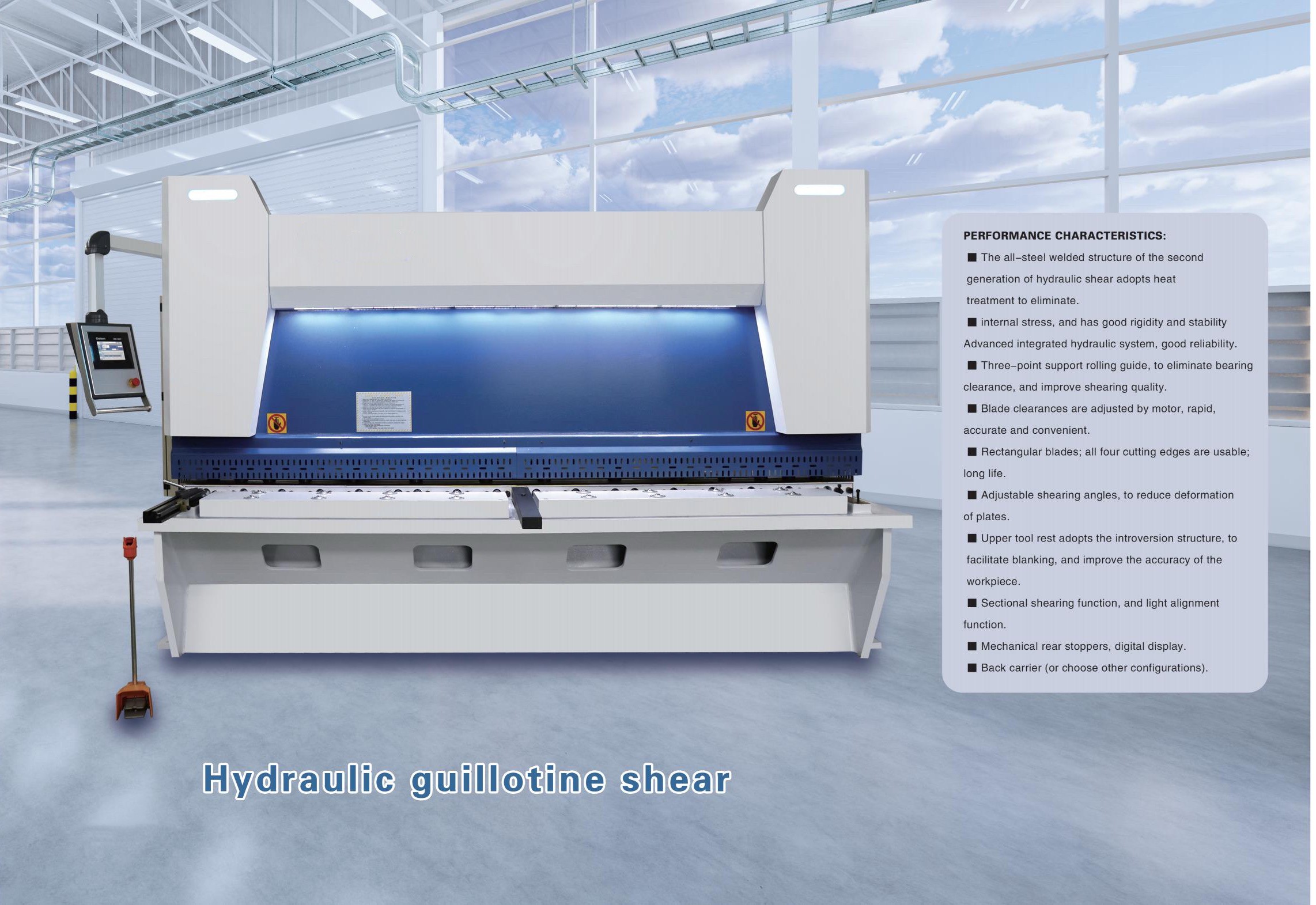

تستخدم آلة القص الهيدروليكية بالمقصلة مسار شفرة أكثر خطية، وغالبًا ما تُفضل عندما يحتاج المستخدمون إلى تحكم أدق في فجوة الشفرة وجودة حافة أفضل عبر سماكات متنوعة أو أداء أكثر اتساقًا عبر نطاقات مواد أوسع. وبالنسبة للعمليات التي تعالج ألواحًا ذات قيمة أعلى أو تتطلب تحكمًا أشد في الأبعاد قبل التشكيل أو اللحام، قد يوفر هذا النوع ملاءمة أفضل للعملية.

يمكن أيضًا مقارنة الآلات بحسب مستوى التحكم، من التشغيل التقليدي إلى إعدادات NC أو CNC. يصبح التحكم الأكثر تقدمًا مفيدًا عندما يتعامل المصنع مع تغييرات متكررة في المقاسات أو إنتاج دفعات متكررة أو معدل تبدل أعلى للمشغلين. تساعد تسلسلات المصد الخلفي القابلة للبرمجة والتحكم في الشوط وذاكرة الوظائف على تقليل وقت الضبط اليدوي وتحسين الاتساق عبر الطلبات المتكررة.

لذلك، يجب أن يبدأ الاختيار من أعمال القطع الفعلية لا من تسميات الفئات. فمزيج المواد وحجم الدفعة وهدف جودة الحافة ومهارة العمالة وإيقاع الإنتاج كلها عوامل مهمة. قد تحتاج ورشة تصنع فراغات بسيطة من الفولاذ الطري إلى آلة قص هيدروليكية مختلفة عن مصنع أوعية يجهز أجزاء من الفولاذ المقاوم للصدأ لتفريز الحواف ولحام الدرزات الطولية اللاحقين.

من يستخدمها ولماذا تهم في الإنتاج

يشمل المستخدمون النموذجيون مقاولي الصفائح المعدنية من الباطن ومصنعي معدات HVAC ومصنعي الخزانات ومصانع الهياكل الفولاذية وورش الخزانات وأوعية الضغط والورش المرتبطة بالسفن ومصانع الآلات. وفي هذه البيئات، لا تُعد آلة القص الهيدروليكية مجرد أداة قطع، بل هي نقطة تحكم في التدفق الإنتاجي تؤثر في مواءمة الثني وتجهيز درزات اللحام ومعدل الهدر وكفاءة المشغلين وسرعة تنفيذ الطلبات.

بالنسبة للمصنعين الذين ينتجون أسطوانات أو صناديق أو إطارات أو ألواحًا مشكلة ملحومة، تساعد الاستقامة وقابلية التكرار في مرحلة القص على تقليل الخطأ التراكمي في العمليات اللاحقة. وهذا أحد أسباب تفضيل العديد من المشترين الشراء من موردين يفهمون تدفق التصنيع الكامل. تخدم Wuxi Samgins العملاء في مجالات اللحام والقطع ومعالجة العوارض وتجهيز الألواح ومعالجة الأنابيب، وهو أمر ذو صلة عندما يحتاج العملاء إلى استمرارية العملية بدلًا من ماكينة مستقلة واحدة.

تكتسب الماكينة أهمية خاصة حيث لا يكون القطع الحراري مناسبًا لكل جزء. وبالمقارنة مع بعض طرق القطع التي قد تسبب تشوهًا متأثرًا بالحرارة أو تتطلب مزيدًا من المعالجة اللاحقة، يمكن لآلة القص الهيدروليكية توفير تقطيع أسرع للفراغات ذات القطع المستقيم مع استهلاك أقل للطاقة وتنظيف أقل للمواد المناسبة. وهذا يجعلها عملية للإنتاج المتكرر وبرامج الشراء الحساسة للتكلفة.

كما أنها مهمة في المصانع التي تتجه نحو تدفق مواد أكثر رشاقة. فعند اختيار حجم الماكينة الصحيح والتحكم في المقياس وأدوات الدعم، تصبح مناولة الصفائح أسهل ويتحسن الجدول الزمني وينخفض عمل التصحيح اليدوي. وغالبًا ما يكتشف المشترون أن القيمة الحقيقية للماكينة تأتي من استقرار العملية بدلًا من شوط القطع نفسه.

أساسيات الاختيار للمشترين

الخطوة الأولى في الاختيار هي تحديد أكثر المواد سماكة وعرضًا التي سيتم قطعها في التشغيل العادي، وليس فقط في الحالات الاستثنائية النادرة. فآلة القص الهيدروليكية الصغيرة جدًا تخلق اختناقات ومشكلات جودة، بينما قد تؤدي الماكينة الكبيرة جدًا إلى زيادة التكلفة الرأسمالية واستخدام الطاقة والمساحة دون تقديم قيمة إنتاجية متناسبة. ينبغي للمشترين مقارنة نطاق القطع المعتاد لديهم بمتطلباتهم القصوى ثم اختيار هامش احتياطي منطقي.

يجب تقييم نوع المادة بالتزامن مع السماكة. يتصرف الفولاذ الطري والفولاذ المقاوم للصدأ والألمنيوم والألواح عالية المقاومة بشكل مختلف أثناء القص. وقد تتطلب السماكة الاسمية نفسها خلوص شفرة وسلوك تثبيت واحتياطي ماكينة مختلفًا. ومن الممارسات الجيدة طلب مراجعة المورد لقائمة المواد الفعلية وجودة الحافة المستهدفة بدلًا من الاختيار اعتمادًا على مخطط عام للفولاذ الكربوني فقط.

تأتي متطلبات التحكم بعد ذلك. إذا كان المصنع يشغل مقاسات وظائف متكررة، فإن المصد الخلفي القابل للبرمجة وواجهة NC أو CNC البسيطة يمكن أن يحسنا العائد ويقللا الاعتماد على المشغل. وينبغي للمشترين أيضًا فحص تصميم الدعم الأمامي وطول ذراع التربيع وقابلية ضبط الشوط وحواجز السلامة. تؤثر هذه التفاصيل بقوة في سهولة الاستخدام اليومية، خاصة في بيئات B2B حيث يؤثر وقت التشغيل وكفاءة العمالة مباشرة في أداء التسليم.

تُعد قدرة المورد عامل اختيار آخر. تسلط Wuxi Samgins الضوء على قدرتها على التخصيص عبر فئات متعددة من الآلات، بما في ذلك روبوتات اللحام وآلات لحام الدرزات الطويلة ومدوّرات اللحام للخدمة الشاقة. وبالنسبة لمشتري آلة القص الهيدروليكية، يهم ذلك لأن المعايير الكهربائية المخصصة وجهد التشغيل ودعامات التغذية أو التوصيات المتوافقة مع العملية يمكن معالجتها بفعالية أكبر عندما يكون المورد يعمل أصلًا مع الهياكل الفولاذية وخطوط الأنابيب والخزانات ومصانع الصفائح المعدنية.

التطبيقات والمعايير واعتبارات الوصول إلى السوق

تُستخدم آلة القص الهيدروليكية عادةً في تجهيز الصفائح العام وتصنيع الهياكل وإنتاج مجاري الهواء والخزائن وتقطيع فراغات أغلفة الخزانات ومعالجة مكونات المقطورات والنقل ودعم الورش لخطوط العوارض والألواح. وفي العديد من المصانع تعمل إلى جانب مكابس الثني وآلات الدرفلة وآلات تفريز الحواف ومحطات اللحام لإنشاء خلية تصنيع مدمجة تحول الألواح الخام إلى أجزاء جاهزة للتجميع.

بالنسبة للمشترين الدوليين، يمكن أن يؤثر الامتثال والتوثيق في الوصول إلى السوق بقدر تأثير أداء الماكينة. تنص معلومات الشركة المقدمة على أن آلات Wuxi Samgins تتوافق مع متطلبات نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للآلات وLVD. وتُعد هذه النقاط مفيدة للمشترين الذين يحتاجون إلى مورد ملم بوثائق التصدير القياسية وتوقعات الامتثال الأساسية لشراء المعدات عبر الحدود.

تشير الشركة أيضًا إلى خبرتها في أكواد ASME وAPI وأكواد الصناعة المحلية. وعلى الرغم من أن هذه الأكواد تنطبق بصورة أكثر مباشرة على المعدات النهائية وبيئات التصنيع منها على آلة القص وحدها، فإن معرفة المورد بهذه المتطلبات تظل ذات صلة. فهي تشير إلى الوعي بتوقعات الدقة وقابلية التتبع وتنفيذ المشاريع في قطاعات مثل أوعية الضغط وخطوط الأنابيب وتصنيع الفولاذ الثقيل.

من منظور التطبيق، يمكن للمشترين الذين يخططون لخط متكامل التفكير في إقران آلة القص الهيدروليكية بمعدات ذات صلة مثل آلة لحام الدرزات الطولية أو آلة درفلة الألواح أو آلة تفريز الحواف. ويكون هذا عمليًا بصورة خاصة للمصانع التي تنتج الأغلفة أو الخزانات أو مجاري الهواء أو المقاطع الطويلة الملحومة، حيث تؤثر دقة الفراغات في جودة اللحام النهائية وسرعة التجميع.

هيكل التكلفة ومنطق TCO وROI

سعر شراء آلة القص الهيدروليكية ليس سوى جزء واحد من تكلفة الملكية. تشمل التكلفة الإجمالية للملكية التركيب والأدوات والشفرات الاحتياطية ومواد الصيانة الهيدروليكية وتدريب المشغلين ومخاطر التوقف واستخدام الطاقة وخسارة الهدر واتساق الإنتاج. وفي العديد من عمليات B2B، يحقق تقليل الهدر وانخفاض انقطاعات الإنتاج قيمة أكبر بمرور الوقت من عرض سعر أولي أقل.

ترفع أو تخفض عدة عوامل عادةً TCO، وتشمل جودة الإطار ودرجة المكونات الهيدروليكية ودقة المصد الخلفي ومستوى التحكم وتكامل السلامة وسرعة استجابة دعم الخدمة. قد تبدو الماكينة ذات حركة الشفرة غير المستقرة أو موضع المقياس غير المتسق اقتصادية في البداية، لكنها قد تؤدي إلى تكاليف خفية عبر إعادة العمل والأجزاء المرفوضة والإعداد الأبطأ والاعتماد الأكبر على المشغلين المهرة.

ينبغي تقييم ROI مقابل نموذج الإنتاج الفعلي للمشتري. بالنسبة لورشة تشغل حجمًا كبيرًا من القطوع المستقيمة المتكررة، قد تهيمن كفاءة الدورة وعمر الشفرة على حساب العائد. وبالنسبة لورش العمل ذات الطلبات المختلطة، قد تكون المرونة وسهولة تغيير المعلمات وانخفاض أخطاء الإعداد أكثر أهمية. وبالنسبة للمصنعين الموجهين للتصدير، قد تحمل جودة التوثيق ودعم ما بعد البيع وزنًا ماليًا إضافيًا لأن التأخيرات تؤثر في التزامات تسليم العملاء.

عند تقييم العروض، ينبغي للمشترين طلب مناقشة عملية حول نطاق المواد والتفاوت المستهدف والمواد الاستهلاكية والمعيار الكهربائي وحزمة قطع الغيار ومسار الخدمة المتوقع. تضع Wuxi Samgins نفسها في موقع يركز على تغطية المنتجات الواسعة والدعم التقني والخدمة طويلة الأجل، وهو أمر مناسب للعملاء الذين يحاولون موازنة الإنفاق الرأسمالي مع التشغيل الموثوق على مدى سنوات بدلًا من أشهر.

الصيانة واستكشاف الأعطال وتوقيت الترقية

تشمل الصيانة الدورية لآلة القص الهيدروليكية عادةً فحص الزيت الهيدروليكي وفحص الأختام وتزييت الأجزاء المتحركة ومراجعة التوصيلات الكهربائية وتقييم حالة الشفرة ومعايرة المصد الخلفي. يعتمد الفاصل الزمني الصحيح على كثافة الورديات ونوع المادة ودرجة حرارة التشغيل وانضباط الصيانة المحلي. ويكون الجدول الوقائي الواضح أكثر فعالية من حيث التكلفة عمومًا من الاستجابة بعد تدهور جودة القطع بالفعل.

تشمل مشكلات القطع الشائعة زيادة النتوءات والالتواء أو التقوس في الشرائط الضيقة وعدم دقة عمق الفراغ وآثار التثبيت والضوضاء الهيدروليكية غير المعتادة. قد ترتبط هذه المشكلات بشفرات غير حادة أو إعداد خلوص ضعيف أو أختام متآكلة أو انحراف المصد الخلفي أو معلمات قطع غير مناسبة للمادة. ولأن هذه الأعطال غالبًا ما تبدو متشابهة عند الحافة النهائية، فإن التشخيص المنهجي أكثر فائدة من الضبط بالتجربة والخطأ في أرضية الورشة.

يصبح توقيت الترقية مناسبًا عادةً عندما يتغير مزيج الطلبات أو عندما يبدأ تكرار الصيانة في التأثير على موثوقية التسليم أو عندما يصبح وقت الإعداد اليدوي تكلفة عمالة كبيرة. يمكن أن يكون الانتقال من ماكينة تقليدية إلى آلة قص هيدروليكية NC أو CNC منطقيًا عندما يتعامل المصنع مع تغييرات متكررة في الأبعاد أو يحتاج إلى قابلية تكرار أفضل بين المشغلين والورديات.

بالنسبة للمشترين الذين يبحثون في هذه الموضوعات بمزيد من التفصيل، هناك ثلاثة موضوعات مجاورة مفيدة بشكل خاص: اختيار آلة قص هيدروليكية حسب المادة والسماكة، وفهم عوامل التكلفة المؤثرة في ROI، وتحديد مشكلات القطع الشائعة مع الإصلاحات المقابلة. تساعد خطوط التقييم هذه على تحويل استفسار عام عن المعدات إلى قرار شراء أكثر دقة.

الاتجاهات المستقبلية وتقييم الموردين

يتشكل الاتجاه المستقبلي لسوق آلات القص الهيدروليكية بفعل الأتمتة والتحكم الرقمي في المعلمات وتكامل السلامة الأقوى والارتباط الوثيق بخطوط التصنيع الكاملة. يرغب المشترون بشكل متزايد في آلات تتناسب مع نظام إنتاج أوسع بإعدادات قابلة للتتبع وضبط يدوي أقل وتخطيط صيانة أسهل. وينطبق ذلك بصورة خاصة على المصانع المعتمدة على التصدير حيث يكون اتساق الجودة مهمًا عبر الطلبات المتكررة.

هناك اتجاه آخر يتمثل في مواءمة تكوين الماكينة بعناية أكبر مع سير عمل المصنع الفعلي. وبدلًا من شراء معدات منفصلة بالاعتماد على السماكة القصوى فقط، يقارن المشترون بين التقطيع والتشكيل واللحام والتشطيب باعتبارها سلسلة قيمة واحدة. وفي هذا السياق، غالبًا ما يقدم الموردون ذوو المعرفة الأوسع بالعمليات توجيهات تقنية أفضل لأنهم يستطيعون توقع كيفية تأثير جودة القص في دقة الثني أو محاذاة درزات اللحام أو كفاءة الدرفلة.

تتموضع Wuxi Samgins ضمن هذا السياق التصنيعي الأوسع. تغطي مجموعة منتجاتها معدات القطع واللحام ومعالجة العوارض وتجهيز الألواح ومناولة الأنابيب، وتشمل مراجع تصديرها شركات مثل URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co. LLC وBatysMunaiGazZhabdyktary LLP وS.P Blue Fisheries LDA وRienzie Group وSALEH SAAD ALSANHANI وEngiplas engineering plastics وRegional engineering works وPT.Cahaya mas Cemerlang وEstructuras Metalicas Girders Chile Limitada وLincoln Electric-MENA.

بالنسبة للشراء الجاد، فإن أفضل نهج هو تقييم آلة القص الهيدروليكية كجزء من هدف إنتاجي: نطاق المواد المستهدف، وجودة القطع المطلوبة، واحتياجات العمليات اللاحقة، ومستوى مهارة المشغلين، وتوقعات الدعم، والتكلفة طويلة الأجل. يؤدي هذا النهج إلى قرار شراء أكثر قابلية للدفاع عنه ومواءمة أفضل بين قدرة الماكينة والإنتاج التصنيعي الفعلي.
