شرح آلة القص: المكونات الرئيسية وطرق القطع وأساسيات الاختيار للمصنّعين

ما هي آلة القص ولماذا تُعد مهمة

آلة القص هي نظام قطع صناعي مصمم لفصل الصفائح أو الألواح المعدنية عبر تطبيق قوة بواسطة شفرات علوية وسفلية. وعلى عكس طرق القطع الحراري، لا تعتمد هذه العملية على إدخال الحرارة، لذا تُستخدم على نطاق واسع عندما يرغب المصنعون في إنتاجية سريعة وتشوه منخفض وقطوع مستقيمة ونظيفة في الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم والمواد المماثلة.

في عمليات التصنيع العملية، غالبًا ما توضع آلة القص بالقرب من عمليات التسوية وإزالة النتوءات والثني والدرفلة واللحام. وهي تُعدّ الفراغات للمعالجة اللاحقة في إنتاج الهياكل المغلقة، وأعمال دعم الهياكل الفولاذية، وتصنيع الخزانات، ومجاري الهواء، وأغطية الآلات، وتصنيع الصفائح المعدنية العام. ولا تقتصر قيمتها على سرعة القطع، بل تشمل أيضًا استقرار العملية وكفاءة استخدام المواد.

بالنسبة للمشترين، ينبغي تقييم الآلة باعتبارها جزءًا من تدفق إنتاج متكامل وليس كأصل مستقل. إذ يمكن لآلة القص المناسبة أن تقلل المناولة اليدوية وتحسن اتساق الأبعاد وتخفض معدلات الهدر وتبسط الجدولة بين أقسام القطع والتشكيل. أما الآلة غير المناسبة فتسبب اختناقات وعيوبًا في الحواف وتآكلًا غير ضروري للأدوات.

ولهذا السبب، تنظر فرق المشتريات عادةً إلى ما يتجاوز سُمك القطع الاسمي. فهي تقارن صلابة الهيكل، وضبط الشفرات، ودقة المصد الخلفي، واستقرار النظام الهيدروليكي، وتصميم السلامة، وسرعة الاستجابة للخدمة قبل اتخاذ القرار. وفي بيئات الإنتاج بين الشركات، تؤثر هذه العوامل مباشرةً في الإنتاجية وكفاءة العمالة وإجمالي تكلفة الملكية.

كيفية عمل مبدأ القطع

يعتمد مبدأ عمل آلة القص على التشوه اللدن المتحكم فيه والكسر. تتحرك الشفرة العلوية بالنسبة إلى الشفرة السفلية الثابتة، مطبقةً قوة مركزة على الصفيحة. ومع ارتفاع الإجهاد متجاوزًا نقطة خضوع المادة، يتشوه المعدن أولًا ثم ينكسر على طول خط القطع. ويُعد الخلوص المناسب بين الشفرات أمرًا بالغ الأهمية لأنه يحدد مستوى النتوءات ومظهر منطقة القطع وقوة القطع المطلوبة.

تتضمن الآلة النموذجية الهيكل، ومحركًا هيدروليكيًا أو ميكانيكيًا، وأسطوانات التثبيت، ومجموعة الشفرات، ونظام المصد الخلفي، وذراع التربيع، ووحدة التحكم، وحماية السلامة. أثناء الدورة، تقوم أجهزة التثبيت بكبس الصفيحة للحد من حركتها، ويحدد المصد الخلفي موضع قطعة العمل حسب طول القطع المطلوب، وتكمل شوط الشفرة عملية القطع. ويحدد الجمع بين هذه العناصر قابلية التكرار.

تؤثر زاوية الشفرة أيضًا في سلوك القطع. إذ تقلل زاوية الميل الأكبر القوة القصوى لأن القطع يتقدم تدريجيًا من جانب إلى آخر، لكنها قد تسبب التواءً أكبر في الصفائح الرقيقة. ويمكن للزاوية الأصغر أن تحسن هندسة القطع في بعض التطبيقات، رغم أنها تتطلب عمومًا حمولة أكبر وصلابة أعلى للآلة. وتُعد هذه الموازنة محورية عند مقارنة أنواع الآلات وأهداف الإنتاج.

كما أن حالة المادة مهمة أيضًا. فالفولاذ عالي المقاومة، وألواح الفولاذ المقاوم للصدأ السميكة، والصفائح المطلية، والألمنيوم اللين، تتفاعل كل منها بصورة مختلفة مع القص. وينبغي للمصنعين مواءمة مادة الشفرة وإعدادات الخلوص وسرعة التشغيل مع عبء العمل الفعلي. وقد تحتاج آلة تؤدي جيدًا مع الفولاذ الطري إلى انضباط مختلف في الإعداد عند قطع الفولاذ المقاوم للصدأ المصقول أو المخزون ذي السماكات المختلطة.

الأنواع الرئيسية والفروق العملية بينها

الفئتان الهيدروليكيتان الرئيسيتان هما مقص العارضة المتأرجحة الهيدروليكي ومقص المقصلة الهيدروليكي. وكلاهما شائع في مصانع تشغيل المعادن، لكنهما يختلفان في مسار الحركة وسلوك الضبط والتوازن بين البساطة ودقة القطع. ويساعد فهم هذا الفرق المشترين على مواءمة اختيار الآلة مع تفاوتات الإنتاج وتوقعات الميزانية.

يستخدم مقص العارضة المتأرجحة الهيدروليكي حركة عارضة علوية متأرجحة. وغالبًا ما يُقدّر لبنيته البسيطة وتشغيله المستقر وتكلفة اقتنائه التنافسية. وللعديد من أعمال التصنيع العامة، وخاصة قطع الفولاذ الكربوني متوسط السماكة، يقدم هذا النوع قيمة عملية وإنتاجية يومية موثوقة. وكثيرًا ما تختاره الورش التي تعطي الأولوية للتشغيل المتين والصيانة غير المعقدة.

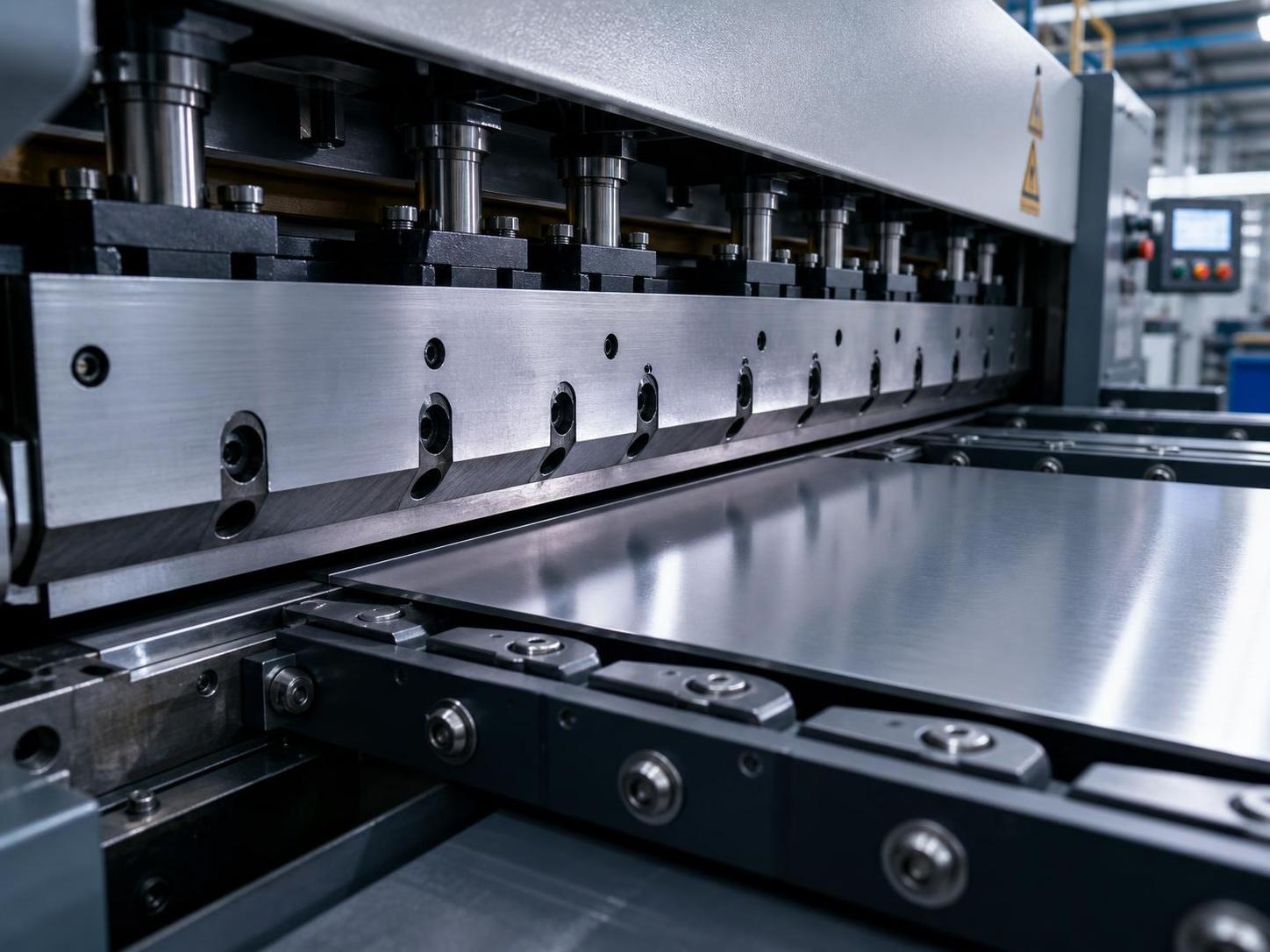

يحرك مقص المقصلة الهيدروليكي الشفرة العلوية في مسار أكثر خطية، ويُفضّل عادةً عندما يرغب المستخدمون في تحكم أفضل في ضبط فجوة الشفرات، واتساق محسن للقطع عبر السماكات المختلفة، وأداء أقوى لمتطلبات التفاوت الأكثر صرامة. وغالبًا ما يكون أكثر ملاءمة لمراكز الخدمة ومصانع الصفائح المعدنية الدقيقة والمصنعين الذين يعالجون مواد متنوعة.

إلى جانب آلية القطع الرئيسية، يقارن المشترون أيضًا بين مستويات التحكم NC وCNC، وتكوين الدعامات الأمامية، ودعم الصفائح الهوائي للألواح الرقيقة، والضبط التلقائي لخلوص الشفرات، ومدى حركة المصد الخلفي. ولا تغير هذه الخيارات اسم الفئة، لكنها تؤثر في الإنتاجية بشكل كبير. وقد تكون آلة القص الأساسية كافية لأعمال الدفعات القصيرة، بينما يدعم التكوين الأكثر أتمتة الطلبات المتكررة وإدارة الجودة الأكثر إحكامًا.

من يستخدمها وأين تتناسب ضمن الإنتاج

تخدم آلة القص قاعدة واسعة من المستخدمين في قطاعات التصنيع والعمليات الصناعية. ويشمل المشترون النموذجيون مصانع الصفائح المعدنية، وورش الهياكل الفولاذية، وموردي معدات أوعية الضغط المساعدة، ومصنعي الخزانات الكهربائية، ومنتجي مجاري HVAC، ومصانع المعدات الزراعية، ومصنعي هياكل وسائل النقل، وشركات التشغيل التعاقدية. وفي كل حالة، تُختار الآلة لدعم القطع المستقيم قبل الثني أو اللحام أو الدرفلة أو التجميع.

وهي مناسبة بشكل خاص عندما يتطلب الإنتاج فراغات مستطيلة متكررة وشرائط وألواحًا وتشذيب الحواف بسرعة عالية. وبالمقارنة مع القطع بالبلازما أو اللهب أو الليزر، غالبًا ما يكون القص الخيار الأكثر اقتصادية للقطوع المستقيمة في الأجزاء كبيرة الحجم. فلا توجد منطقة متأثرة بالحرارة، ويكون تنظيف ما بعد القطع محدودًا عادةً، ويمكن أن تكون أزمنة الدورة قصيرة جدًا عند توحيد تنسيق المواد.

في الورش المتكاملة، تعمل آلة القص غالبًا جنبًا إلى جنب مع معدات مثل مكابس الثني، وآلات درفلة الألواح، وآلات تفريز الحواف، وآلات التسوية، وآلات القطع CNC، وأنظمة اللحام. وهذا يجعل اتساع نطاق المورد ذا أهمية. تقدم Wuxi Samgins مجموعة واسعة من المنتجات تشمل معدات القطع واللحام والتشكيل والثقب والسفع والمناولة، مما قد يساعد المشترين على تنسيق تخطيط المعدات ذات الصلة بدلًا من توريد كل محطة على حدة.

بالنسبة للمصانع التي تصنع الخزانات وخطوط الأنابيب والهياكل الفولاذية ومنتجات الصفائح المعدنية، يعد توافق العمليات السابقة واللاحقة أمرًا حاسمًا. وينبغي ألا تفي آلة القص بسُمك القطع فقط، بل أن تتوافق أيضًا مع تدفق المواد وطريقة المناولة واحتياجات الدقة للخط الكامل. ولهذا يفضل بعض المشترين الموردين الذين يفهمون أيضًا دوارات اللحام وآلات لحام الوصلات الطولية وخطوط H-beam وأنظمة التصنيع المجاورة الأخرى.

أساسيات الاختيار للمصنعين

أول معيار للاختيار هو مزيج المواد الفعلي. ينبغي للمشترين تحديد السُمك الأقصى ونطاق السماكات الشائع ودرجة المادة وعرض الصفيحة وجودة القطع المتوقعة، بدلًا من الاعتماد فقط على حد الكتالوج. فقد تقدم آلة قص مصنفة لسُمك معين من الفولاذ الطري أداءً عمليًا مختلفًا مع الفولاذ المقاوم للصدأ أو المواد ذات مقاومة الشد الأعلى. وتعد بيانات الإنتاج اليومية أكثر فائدة من الطلب النظري الأقصى.

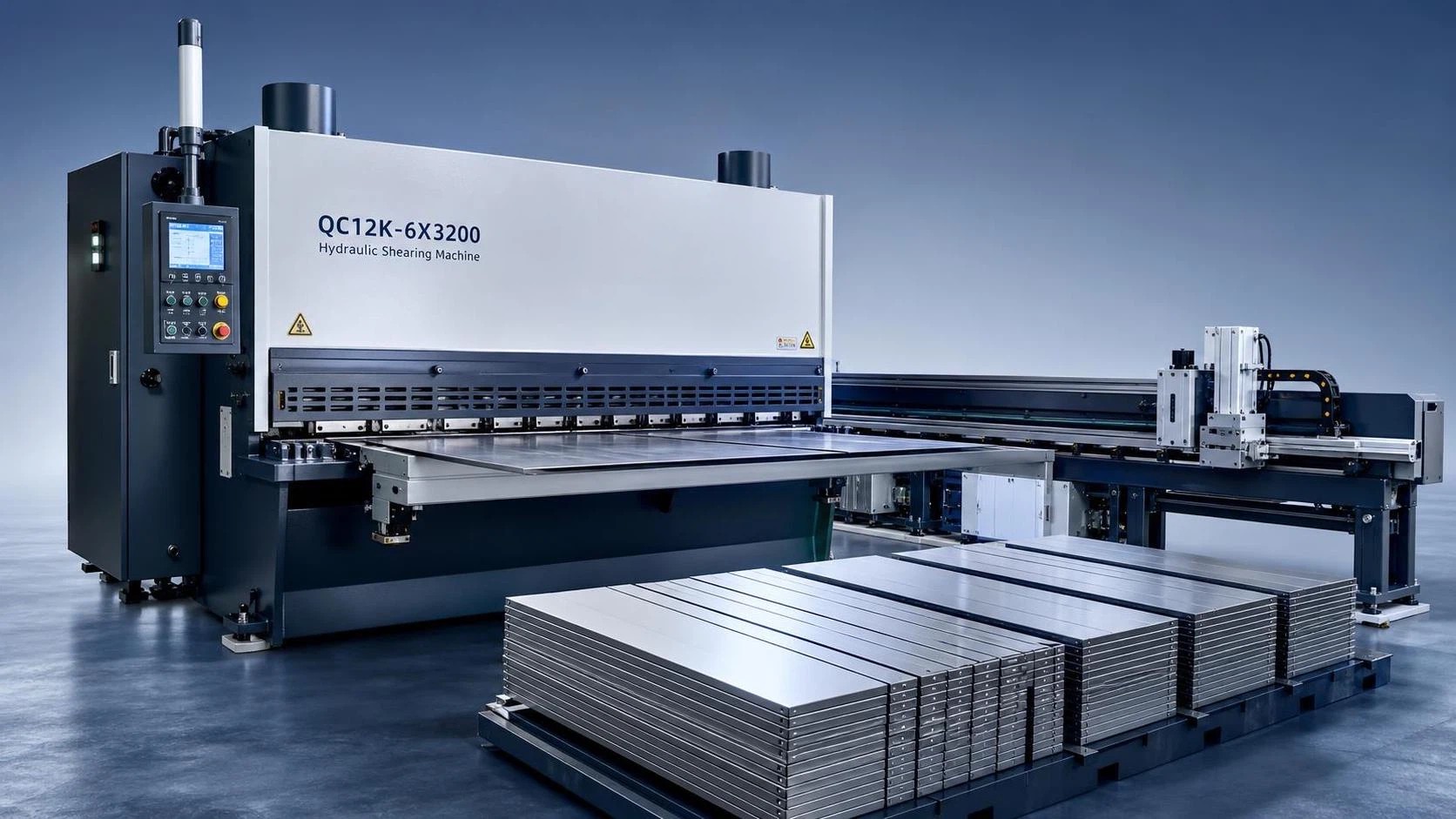

المعيار الثاني هو قابلية تكرار الأبعاد. تؤثر دقة المصد الخلفي ومدى حركة المقياس وسهولة استخدام التحكم ودعم الصفيحة جميعها في قدرة الآلة على الحفاظ على تفاوتات عملية عبر دورات عديدة. وبالنسبة للمصانع التي تعالج صفائح طويلة أو مواد رقيقة، يكون تصميم الدعم مهمًا بشكل خاص، لأن الترهل وإعادة التموضع بواسطة المشغل يمكن أن يؤثرا في اتساق القطع أكثر من قوة الشفرة وحدها.

المعيار الثالث هو هيكل الآلة وجودة المكونات. ينبغي للمشترين فحص بناء الهيكل واستقرار النظام الهيدروليكي وجودة الأختام ومواصفات المحرك والتكامل الكهربائي ومنشأ مكونات CNC أو السيرفو الرئيسية عند الاقتضاء. تؤكد Wuxi Samgins استخدام علامات تجارية مستوردة مشهورة عالميًا للمكونات الهيدروليكية والسيرفو وCNC الرئيسية، وهو أمر ذو صلة للمستخدمين المهتمين بالاستقرار طويل الأجل والحفاظ على الدقة والثقة بتوفر قطع الغيار.

المعيار الرابع هو التخصيص وملاءمة سير العمل. يحتاج بعض المصنعين إلى عمق حلق خاص أو دعامات تغذية أمامية أو مناولة للخدمة الشاقة أو تكامل مع خلايا تصنيع أوسع. تمتلك Wuxi Samgins قدرة على التخصيص عبر عدة فئات من معدات التصنيع، مما قد يفيد المشترين ذوي مهام الإنتاج غير القياسية، لا سيما عندما يرتبط قطع الصفائح باللحام أو تصنيع الهياكل أو تصنيع الأنابيب والخزانات.

المعيار الخامس هو الامتثال والاستعداد للتصدير. تُراجع الآلات الموردة للأسواق الدولية عادةً من حيث أنظمة الجودة وتوقعات السلامة الكهربائية واكتمال الوثائق. وتذكر Wuxi Samgins أن آلاتها تمتثل لمتطلبات نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للآلات وLVD. وبالنسبة للمشترين العاملين وفق قواعد امتثال للمشروعات أو المناطق، يمكن لهذا النوع من الوثائق الأساسية أن يقلل عوائق التأهيل.

مراقبة الجودة والتركيب والصيانة اليومية

يعتمد أداء الآلة على انضباط الإعداد بقدر اعتماده على التصميم. قبل الإنتاج، يتحقق القائمون بالتركيب عادةً من حالة الأساس، وتسوية الآلة، ومواصفات الزيت الهيدروليكي، ومحاذاة الشفرات، والتوصيل الكهربائي، ومعايرة المصد الخلفي. وقد تُظهر آلة القص الموضوعة على أرضية غير مستقرة أو التي تم تشغيلها دون فحوصات هندسية كاملة عدم دقة مبكرًا أو تآكلًا غير متساوٍ للشفرات أو مشكلات مرتبطة بالاهتزاز تحت الحمل.

تركز مراقبة الجودة في التصنيع عمومًا على سلامة لحام الهيكل، ودقة تشغيل الأسطح التوجيهية، والإحكام الهيدروليكي، واستجابة الأسطوانة، وتركيب الشفرات، واختبار نظام التحكم. وفي مراجعة توريد عملية، ينبغي للمشترين السؤال عن نقاط الفحص وإجراءات الاختبار وما إذا كان المورد يدعم التحقق قبل الشحن. وغالبًا ما تشير جودة الوثائق إلى مدى منهجية صانع الآلة في إدارة الاتساق.

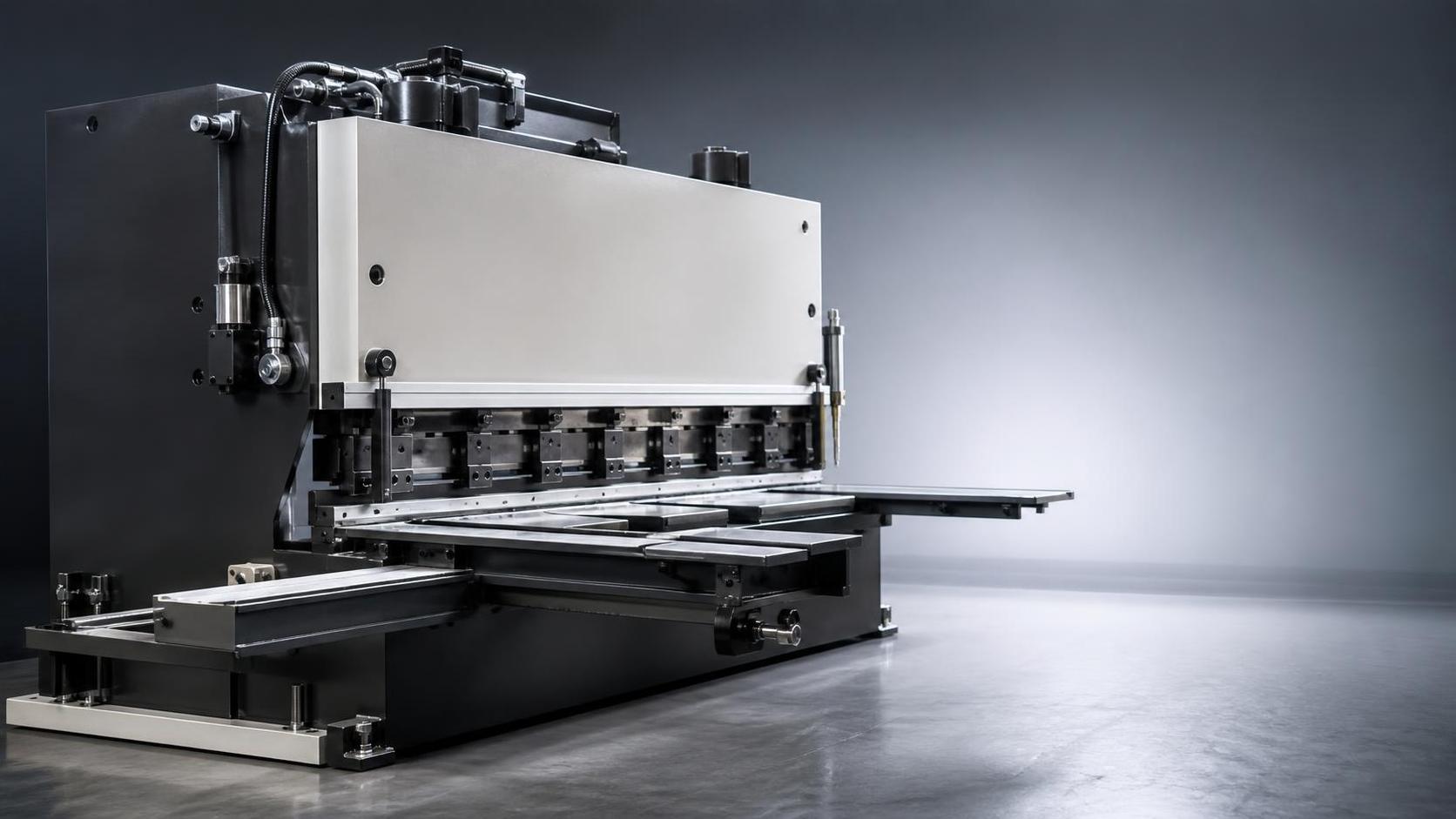

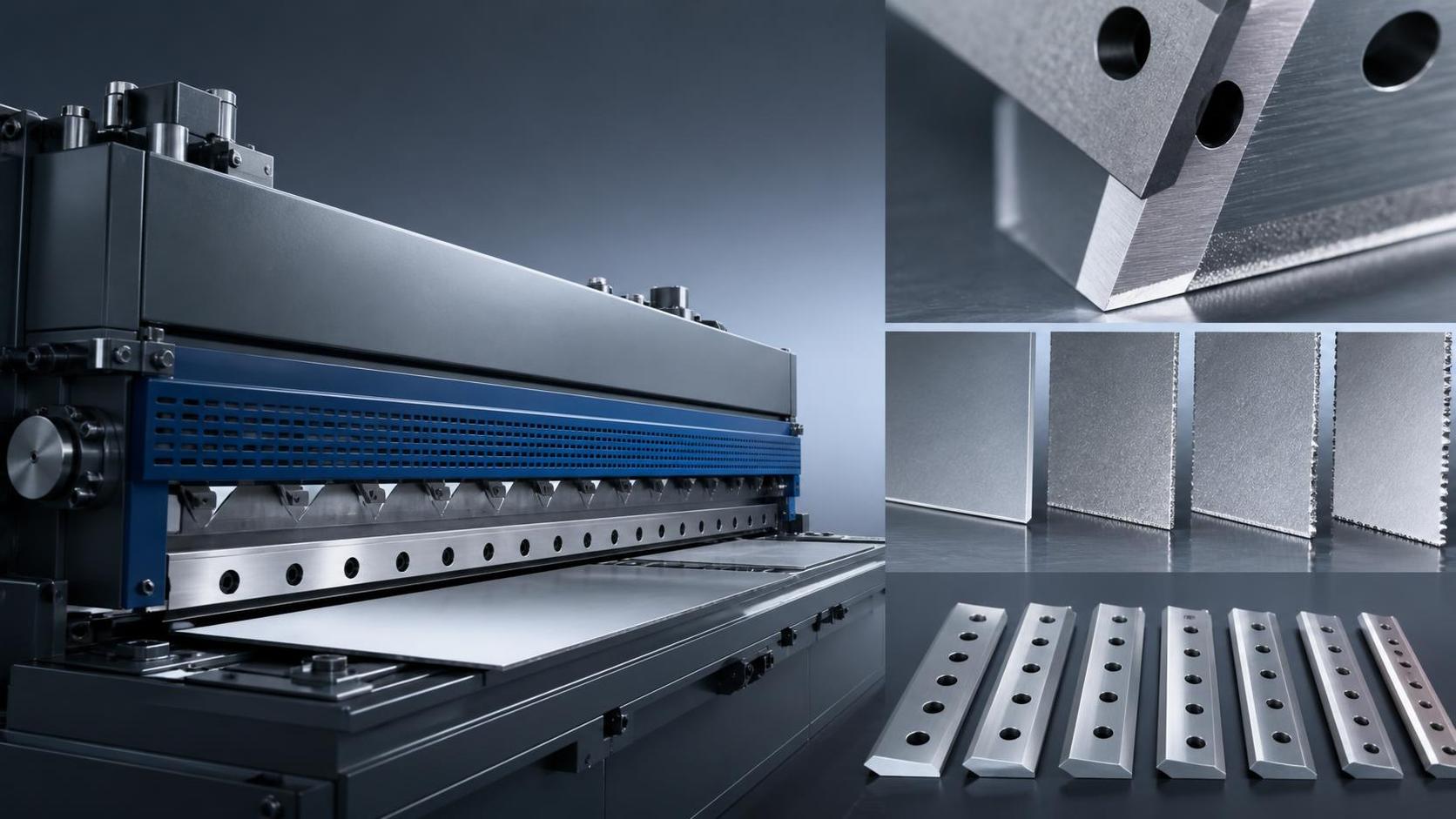

ينبغي أن تشمل الصيانة الدورية فحص حواف الشفرات، وتدوير الشفرات أو استبدالها عند بلوغ التآكل الحد المسموح، وفحص التشحيم، ومراقبة الزيت الهيدروليكي، واستبدال المرشحات، والتحقق من إحكام البراغي، وفحص المصد الخلفي. كما ينبغي للمشغلين فحص عمل أجهزة التثبيت والانتباه إلى التغيرات في الضوضاء الهيدروليكية، لأن الأعطال الصغيرة تظهر عادةً قبل الإخفاقات الأكبر. ويجب أن تعكس فترات الصيانة ساعات التشغيل وشدة المواد.

من منظور الدعم، تعد سرعة الاستجابة لخدمات ما بعد البيع مهمة لأن توقف آلة القص يمكن أن يوقف عدة محطات لاحقة. تبرز Wuxi Samgins الضمانات طويلة الأجل والدعم الذي يشمل التصميم والتصنيع والمبيعات وما بعد البيع والخدمة الفنية. وبالنسبة للمشترين الدوليين، يمكن أن يكون نموذج الدعم الشامل للعملية مهمًا عند استكشاف مشكلات التشغيل الأولي وإصلاحها أو تدريب المشغلين أو طلب قطع الغيار الاستهلاكية البديلة.

المعايير وحالات الاستخدام العالمية وثقة المشترين

غالبًا ما يقيّم المشترون الصناعيون آلة القص ليس فقط بناءً على المواصفات، بل أيضًا على مدى إلمام المورد بمشروعات التصدير ومعايير التصنيع. وبينما يعتمد متطلب معيار الآلة الدقيق على الوجهة والتطبيق، تُعد الوثائق والمطابقة الكهربائية والحواجز الواقية وأدلة التشغيل أجزاءً اعتيادية من المشتريات العابرة للحدود. ويمكن للمورد المعتاد على الشحنات الدولية التعامل مع هذه الخطوات بكفاءة أكبر عادةً.

تذكر Wuxi Samgins خبرة تزيد على 10 سنوات في التصدير العالمي وإلمامًا بمعايير ASME وAPI وغيرها من رموز الصناعة المحلية. وتكتسب هذه الخبرة أهمية خاصة للمصنعين الذين يخدمون قطاعات النفط والغاز والإنشاءات الفولاذية ومعدات العمليات والقطاعات ذات الصلة، حيث يجب أن تدعم جودة القطع الأولية خطوات التصنيع اللاحقة. وحتى عندما تكون آلة القص نفسها منتجًا قياسيًا، فإن بيئة المشروع غالبًا لا تكون قياسية.

تشمل قائمة عملائها شركات مثل URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co.LLC وBatysMunaiGazZhabdyktary LLP وS.P Blue Fisheries LDA وRienzie Group وSALEH SAAD ALSANHANI وEngiplas engineering plastics وRegional engineering works وPT.Cahaya mas Cemerlang وEstructuras Metalicas Girders Chile Limitada وLincoln Electric-MENA. وتشير هذه المراجع إلى خبرة عملية في التسليم الدولي عبر أسواق وسياقات صناعية مختلفة.

بالنسبة للمشترين الذين يقارنون الموردين، لا يغني هذا النوع من الخلفية عن الفحص الفني النافي للجهالة، لكنه يساعد في تحديد ما إذا كان المصنع معتادًا على وثائق التصدير والتواصل عبر المناطق الزمنية وتنسيق الخدمات عن بُعد. وفي مشتريات المعدات الرأسمالية، قد يكون هذا النضج التشغيلي مهمًا بقدر أهمية ورقة مواصفات الآلة نفسها.

كيفية تقييم إجمالي تكلفة الملكية

سعر شراء آلة القص ليس سوى جزء واحد من الاستثمار. يشمل إجمالي تكلفة الملكية النقل والتركيب وتدريب المشغلين واستهلاك الطاقة والمواد الاستهلاكية الهيدروليكية وصيانة الشفرات وقطع الغيار والتوقف غير المخطط له وفقدان الإنتاجية الناتج عن رداءة جودة القطع. وقد يصبح العرض الأولي الأقل سعرًا أكثر تكلفة إذا كانت الآلة تتطلب ضبطًا متكررًا أو تنتج هدرًا زائدًا.

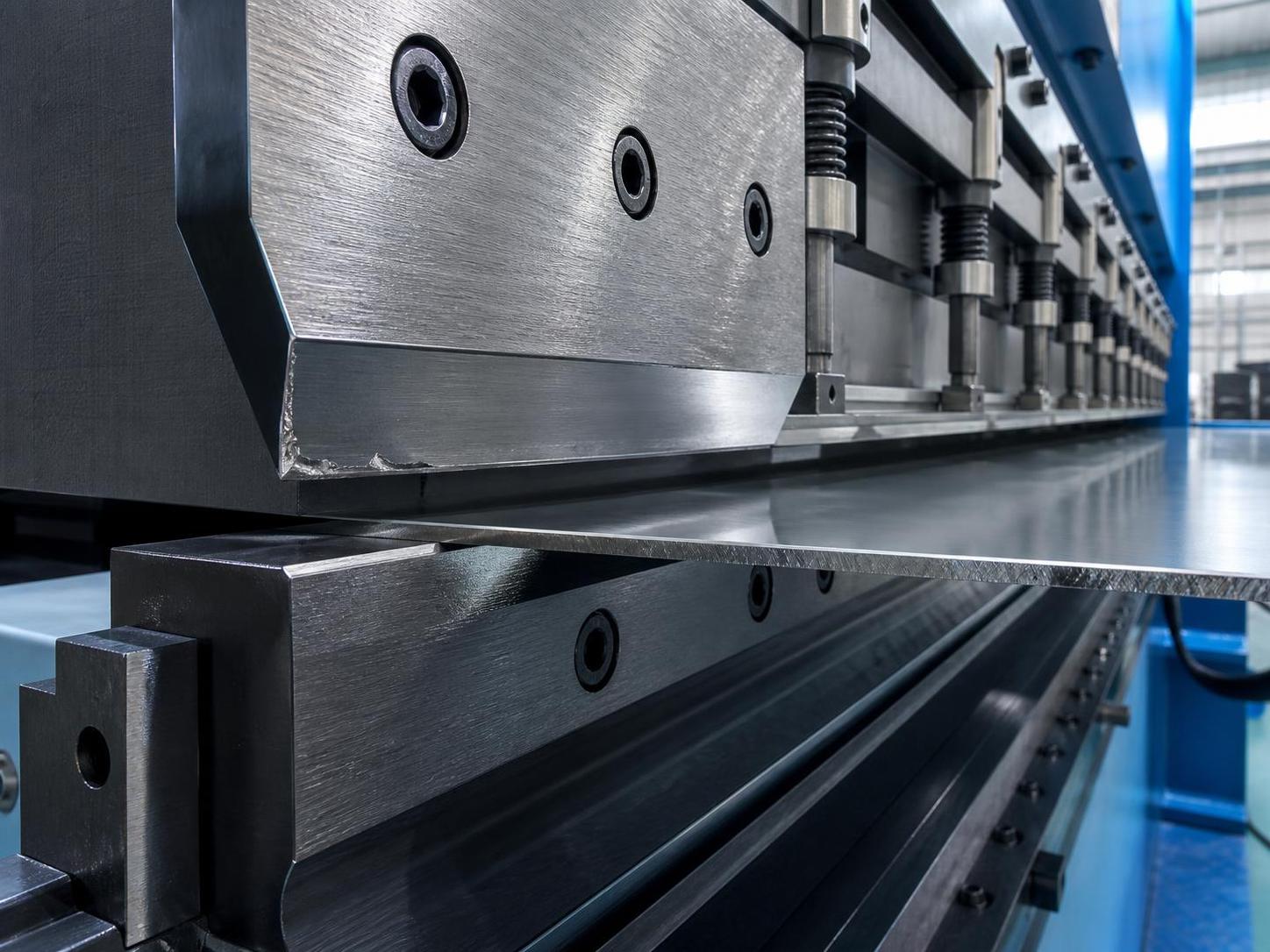

يُعد عمر الشفرة وجودة القطع القابلة للاستخدام من محركات التكلفة الرئيسية. فإذا كان ضبط الخلوص صعبًا أو كانت صلابة الهيكل غير كافية، فقد تزداد عيوب الحواف والنتوءات وإعادة التشغيل، وخاصةً عندما تنتقل الفراغات مباشرةً إلى الثني أو اللحام. ومع مرور الوقت، لا تؤثر القطوع غير المتسقة في هدر المواد فحسب، بل في كفاءة العمالة أيضًا، لأن المشغلين يقضون وقتًا أطول في فحص الأبعاد وتصحيح التغذية غير الصحيحة.

ينبغي تقدير العائد على الاستثمار بناءً على زيادة الإنتاجية وخفض الهدر وتوفير العمالة وتقليل الاعتماد على الاستعانة بمصادر خارجية. وبالنسبة لمصنع يقطع أجزاءً قياسية بأحجام متوسطة أو كبيرة، قد توفر آلة القص المناسبة فترة استرداد من خلال سرعة الدورة وتدفق العملية المستقر. أما في الإنتاج المختلط منخفض الحجم، فقد تكون المرونة وسهولة الإعداد أكثر قيمة من السرعة القصوى وحدها.

تقارن عملية الشراء المنضبطة عادةً بين ثلاثة سيناريوهات على الأقل: تكلفة الآلة الأساسية، وتكلفة التشغيل السنوية الواقعية، وتكلفة التعطل إذا كان دعم الخدمة ضعيفًا. وينبغي للمشترين طلب قطع الغيار الموصى بها وإرشادات استبدال الشفرات وإجراءات الصيانة المتوقعة في مرحلة عرض الأسعار. وغالبًا ما يكشف هذا النقاش ما إذا كان المورد يبيع آلة فقط أم يدعم أصل إنتاج عمليًا طويل الأجل.

الاتجاهات المستقبلية ونهج الشراء الموصى به

يتجه سوق آلات القص نحو تحكم أكثر ذكاءً وإعداد أسرع وتكامل أفضل مع سير عمل التصنيع الرقمي. ويتوقع المستخدمون بشكل متزايد مساند خلفية قابلة للبرمجة، وضبطًا أسهل لخلوص الشفرات، وإمكانية رؤية التشخيصات، والتوافق مع أنظمة ERP الأولية أو أنظمة تخطيط الأجزاء اللاحقة. وبينما يظل مبدأ القص الأساسي ناضجًا، تستمر كفاءة التشغيل في التحسن من خلال أنظمة التحكم وقابلية الصيانة.

هناك اتجاه آخر يتمثل في مواءمة أوثق بين القطع وإنتاجية الخط الكامل. لم يعد المصنعون يقيّمون آلة القص بمعزل عن غيرها؛ بل ينظرون إلى كيفية دعمها للثني والدرفلة واللحام وإزالة النتوءات والتجميع. ويمكن للموردين الذين يمتلكون محافظ تصنيع أوسع مساعدة المشترين في تقليل مخاطر الواجهات، لا سيما عندما يجب تشغيل عدة محطات معًا أو تكييفها مع مسار واحد لمناولة المواد.

بالنسبة للشركات التي تختار بين مقص العارضة المتأرجحة الهيدروليكي ومقص المقصلة الهيدروليكي، فإن أفضل نهج هو البدء من متطلبات الإنتاج الفعلية: نطاق المواد، وتوقعات التفاوت، ونمط الورديات، وحساسية العمليات اللاحقة، وإمكانية الوصول إلى الخدمة. وعادةً ما يكون الخيار الصحيح هو الآلة التي تتوافق مع ملف التشغيل اليومي للمصنع، وليس ببساطة الآلة ذات أعلى قدرة قطع معلنة.

كنهج عملي للتوريد، ينبغي للمصنعين إعداد ملف قائمة القطع، وطلب توضيح فني بشأن نظام الشفرات وأدوات التحكم، ومراجعة وثائق الامتثال، وتقييم خبرة المورد في المعدات ذات الصلة. وبالنسبة للمشترين الباحثين عن آلة قص ضمن تحديث أوسع لتصنيع المعادن، تعد Wuxi Samgins ذات صلة لأنها تجمع معدات القص مع آلات اللحام والقطع والتشكيل والإنتاج الإنشائي المكملة ضمن نطاق توريد صناعي واحد.
