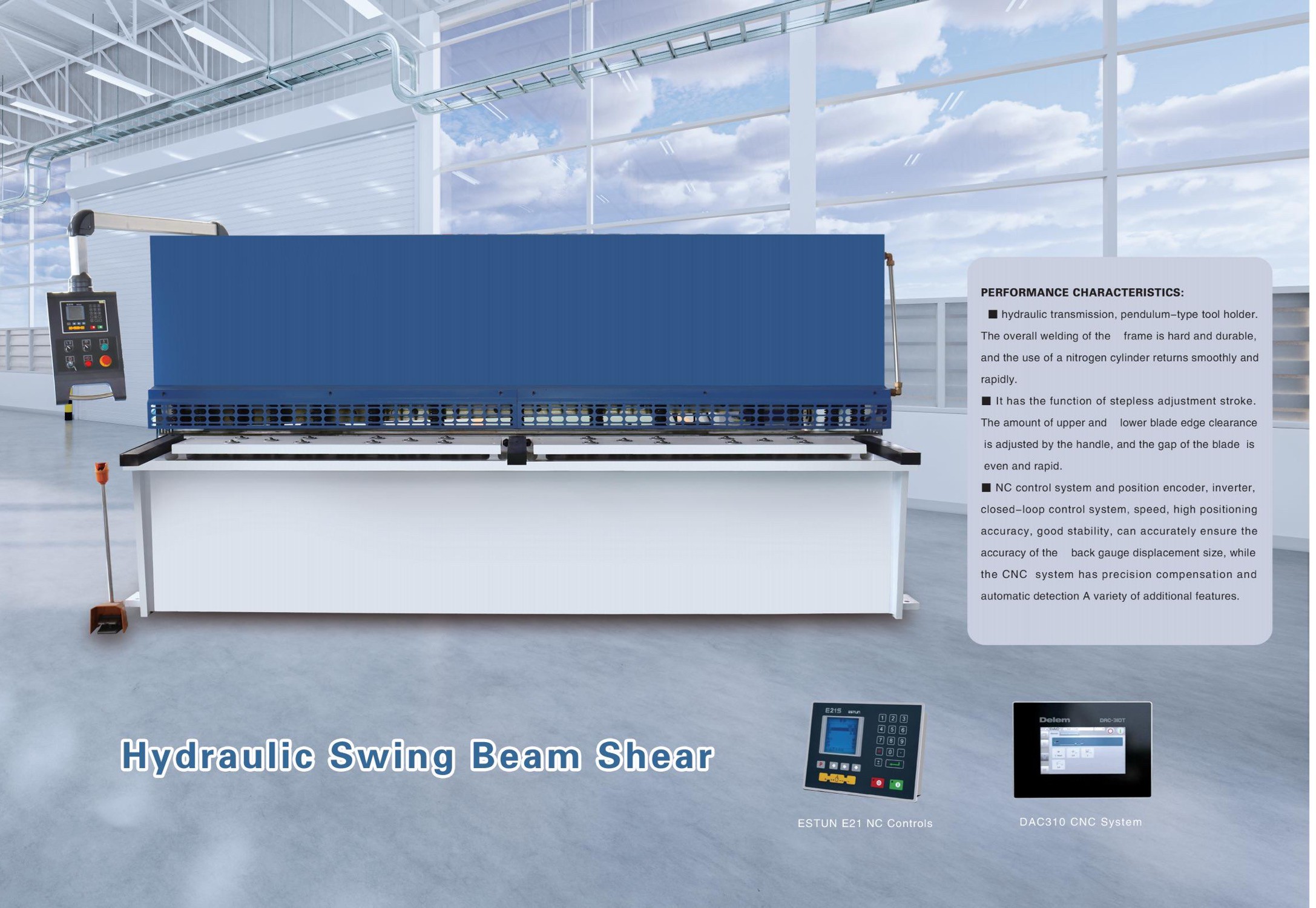

1. مقدمة عن مقص العارضة المتأرجحة الهيدروليكي:

آلة القص هي معدات تستخدم شفرةً تؤدي حركة خطية ترددية لقص الصفائح المعدنية. تعمل باستخدام شفرة علوية متحركة وشفرة سفلية ثابتة، مع ضبط خلوص مناسب بينهما، لتطبيق قوة قص على الصفائح المعدنية ذات السماكات المختلفة. تؤدي هذه القوة إلى كسر المادة وفصلها وفقًا للأبعاد المطلوبة.

تنتمي آلات القص إلى فئة آلات التشكيل بالطرق، وتُستخدم بشكل رئيسي في صناعة معالجة المعادن. وتُستخدم منتجاتها على نطاق واسع في العديد من القطاعات، بما في ذلك الطيران، والصناعات الخفيفة، والتعدين، والهندسة الكيميائية، والبناء، وبناء السفن، والسيارات، وتوليد الطاقة، والأجهزة الكهربائية، والديكور، حيث توفر الآلات المتخصصة الأساسية والمعدات الكاملة لهذه المجالات.

بعد عملية القص، يجب أن يفي السطح المقطوع للوح بمتطلبات الاستقامة والتوازي، مع تقليل تشوه اللوح إلى أدنى حد لإنتاج قطع عمل عالية الجودة.

من حيث الهيكل، تُثبت الشفرة العلوية على حامل السكين، بينما تُركب الشفرة السفلية على طاولة العمل. وتُجهز طاولة العمل بكرات دعم لمنع خدش اللوح أثناء الانزلاق. ويُستخدم مصد خلفي، يتم تحديد موضعه بواسطة محرك كهربائي، لضبط موضع اللوح بدقة. وتثبت أسطوانة الضغط اللوح بإحكام لمنع تحركه أثناء القص. كما يُوفر واقٍ كجهاز أمان لحماية المشغلين من الإصابة. وعادةً ما تُدار شوط العودة بالنيتروجين، الذي يوفر حركة سريعة مع تأثير منخفض.

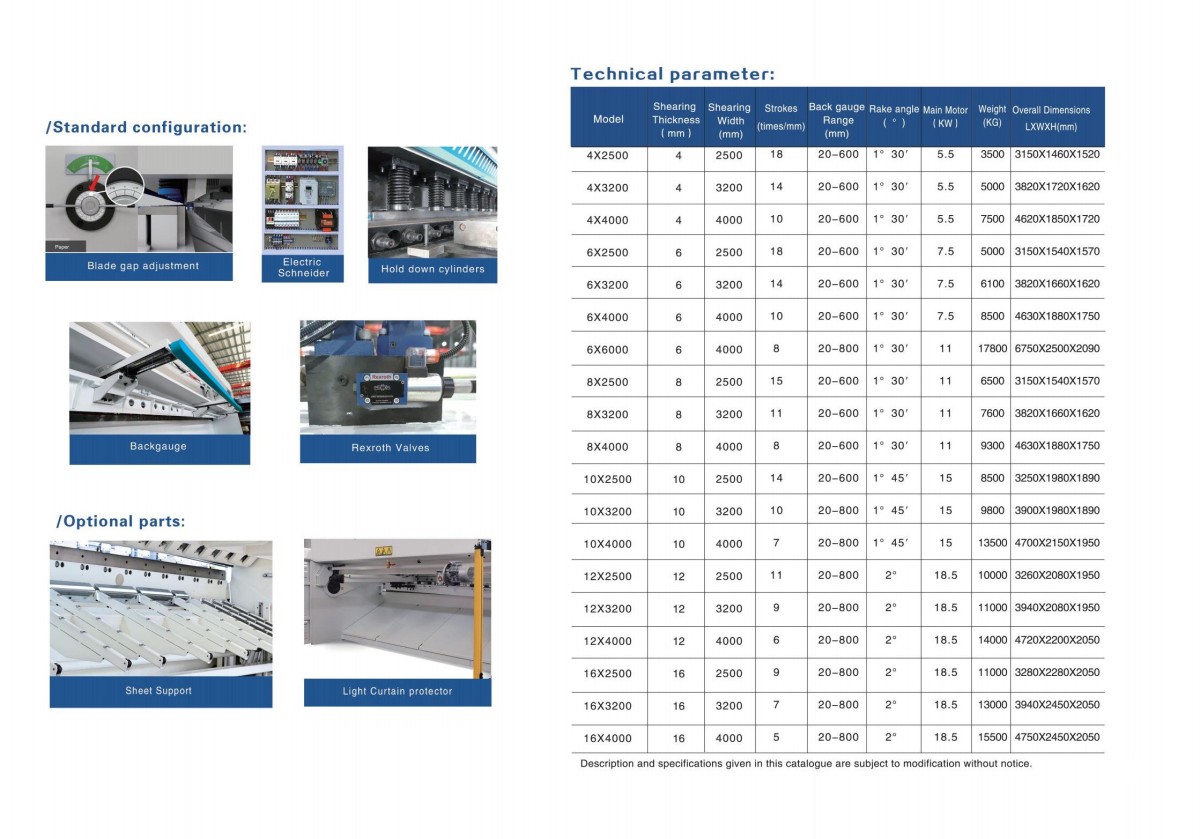

2. المعلمات التقنية لمقص العارضة المتأرجحة الهيدروليكي

3. خصائص مقص العارضة المتأرجحة الهيدروليكي:

3.1 المزايا: قوة قص عالية، تشغيل سلس، مناسب للإنتاج على دفعات للألواح متوسطة السماكة (6–40mm)؛

3.2 النوع المتأرجح: هيكل ناضج، سرعة قص عالية، مناسب للقص الخطي للألواح متوسطة السماكة؛

3.3 النوع البوابي: قادر على تحمل أحمال كبيرة غير متمركزة، ومناسب للتطبيقات ذات الألواح العريضة أو متطلبات العمودية العالية.

3.4 التحسينات الحديثة: استخدام هيكل ملحوم متكامل، ونظام هيدروليكي متكامل، ودائرة عودة بالنيتروجين، مما يؤدي إلى خفض كبير في مستويات الضوضاء وتقليل استهلاك الطاقة بنسبة 20%–30%.

3.5 الدقة العالية: دقة تحديد الموضع المتكرر هي ±0.01 - 0.05mm، بما يتوافق مع المعيار الوطني الجديد GB/T 14404-2024 (دقة القص هي ≤ ±0.02mm)

3.6 الذكاء: مزود بأنظمة CNC (مثل Delem وESTUN)، ويدعم الضبط التلقائي للمعلمات، وتخزين برامج متعددة، والتصحيح البصري بالذكاء الاصطناعي AI.

3.7 الأتمتة: الضبط التلقائي للمصد الخلفي، والمحاذاة بالليزر، والحماية بتعشيق الأمان
