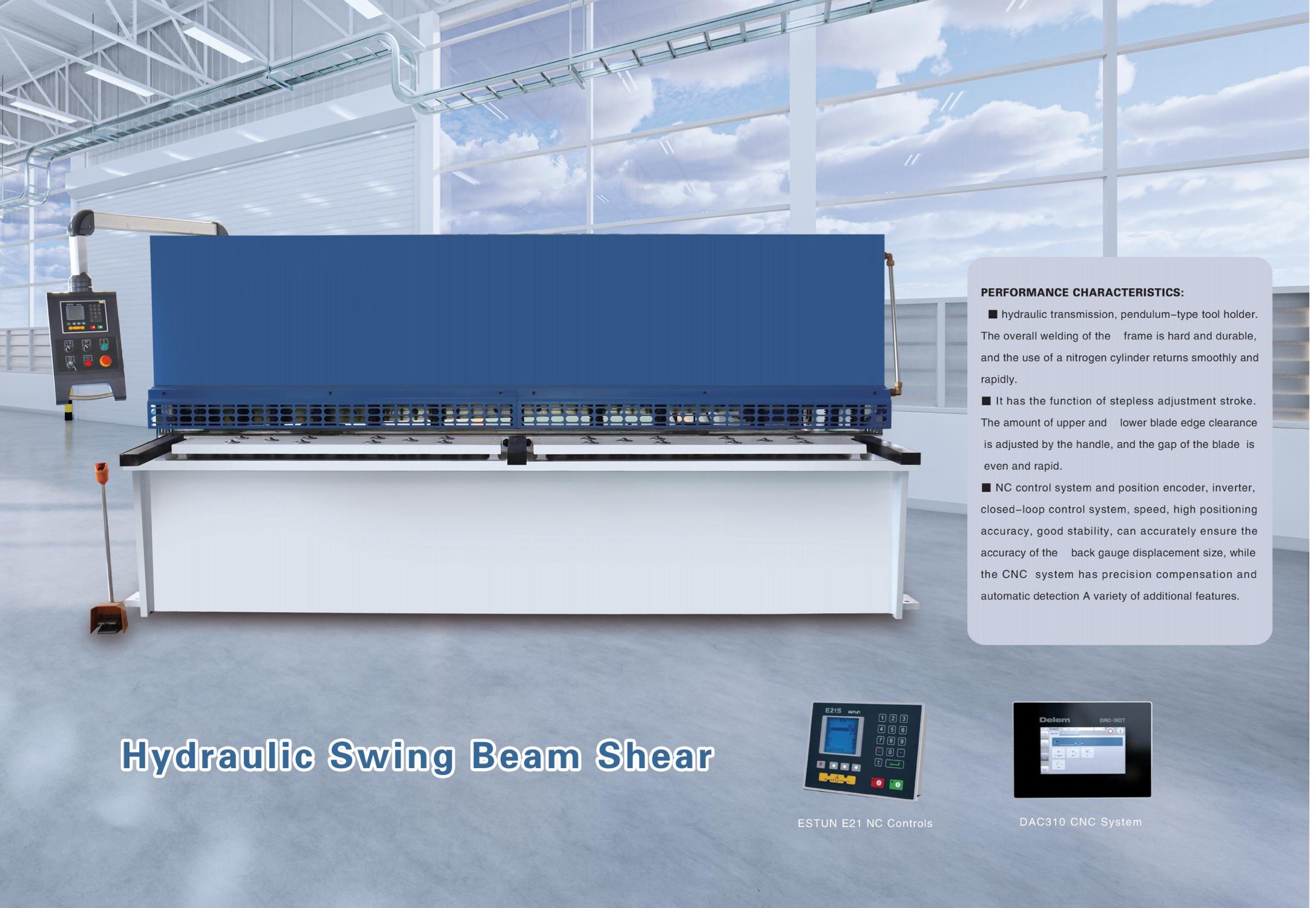

Гидравлические ножницы с поворотной балкой
Гидравлические ножницы с поворотной балкой
Гильотинные ножницы относятся к категории кузнечно-прессового оборудования и преимущественно используются в металлообрабатывающей промышленности. Их продукция широко применяется во многих отраслях, включая авиацию, лёгкую промышленность, металлургию, химическую промышленность, строительство, судостроение, автомобилестроение, энергетику, электротехнику и отделку, обеспечивая эти отрасли необходимым специализированным оборудованием и комплектными установками.
Полный ассортимент оборудования & индивидуальные нестандартные решения
Сертификаты соответствия & патенты на независимые разработки
Более 10 лет глобального экспорта & проекты по всему миру
Навигация
1.Введение в гидравлические гильотинные ножницы с поворотной балкой:

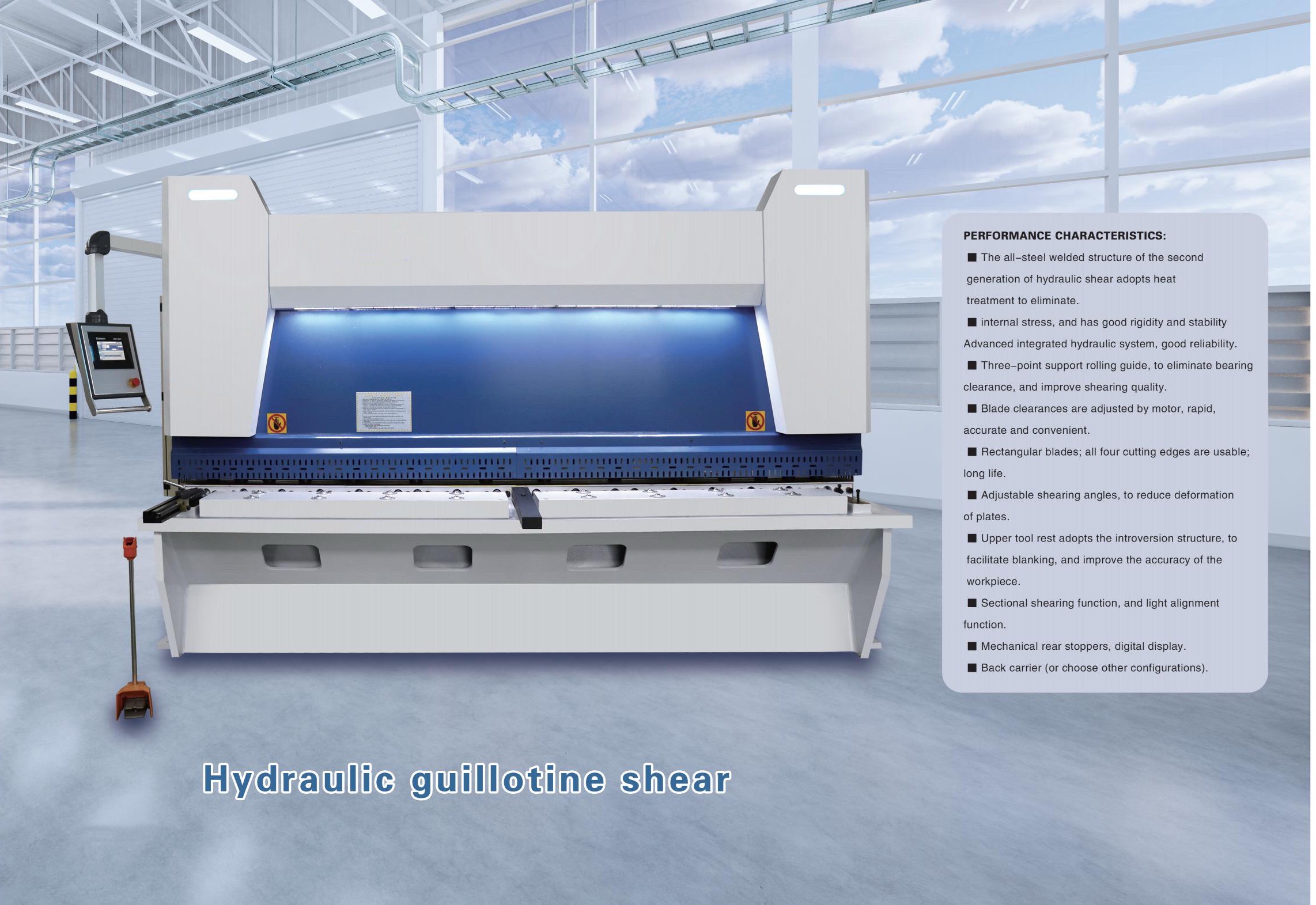

Гильотинные ножницы — это оборудование, использующее нож, совершающий возвратно-поступательное линейное движение, для резки листового металла. Они работают с подвижным верхним и неподвижным нижним ножом, установленными с соответствующим зазором, чтобы прикладывать сдвигающее усилие к металлическим листам различной толщины. Под действием этого усилия материал разрушается и разделяется в соответствии с требуемыми размерами.
Гильотинные ножницы относятся к категории кузнечно-прессового оборудования и преимущественно используются в металлообрабатывающей промышленности. Их продукция широко применяется во многих отраслях, включая авиацию, лёгкую промышленность, металлургию, химическую промышленность, строительство, судостроение, автомобилестроение, энергетику, электротехнику и отделку, обеспечивая эти отрасли необходимым специализированным оборудованием и комплектными установками.
После процесса резки поверхность среза листа должна соответствовать требованиям по прямолинейности и параллельности, при этом деформация листа должна быть минимальной для изготовления высококачественных заготовок.
По конструкции верхний нож закреплён на ножедержателе, а нижний нож установлен на рабочем столе. Рабочий стол оснащён опорными шарами для предотвращения царапин на листе во время перемещения. Задний упор, позиционируемый электродвигателем, используется для точного позиционирования листа. Прижимной цилиндр надёжно удерживает лист на месте, предотвращая его смещение во время резки. Защитное устройство предназначено для предотвращения травмирования операторов. Обратный ход обычно осуществляется с помощью азота, что обеспечивает быстрое срабатывание при низком ударном воздействии.

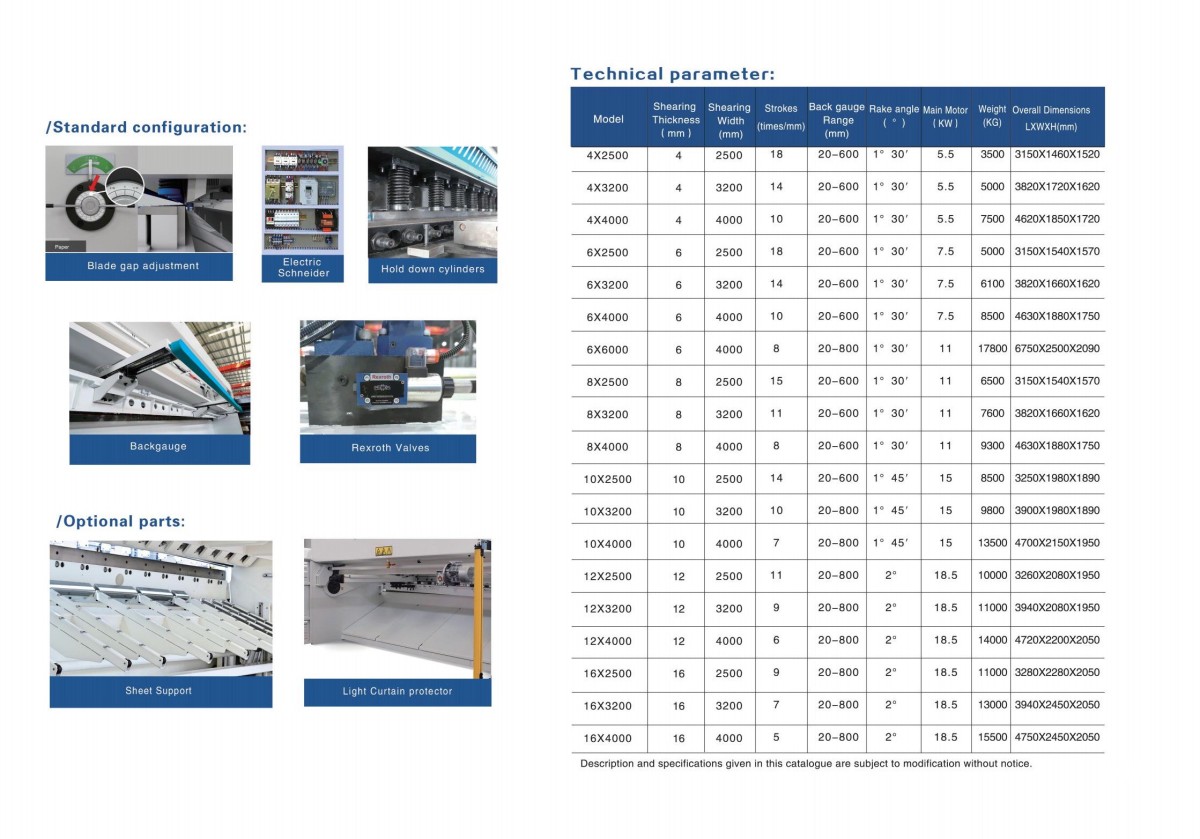

2.Технические параметры гидравлических гильотинных ножниц с поворотной балкой
3.Характеристики гидравлических гильотинных ножниц с поворотной балкой:
3.Характеристики гидравлических гильотинных ножниц с поворотной балкой:3.1 Преимущества: высокое усилие резания, плавная работа, подходят для серийного производства листов средней толщины (6–40mm);
3.2 Поворотный тип: отработанная конструкция, высокая скорость резки, подходит для прямолинейной резки листов средней толщины;
3.3 Портальный тип: способен выдерживать значительные внецентренные нагрузки, подходит для работы с широкими листами или при высоких требованиях к вертикальности.
3.4 Современные усовершенствования: использование цельносварной станины, интегрированной гидравлической системы и контура возврата с азотом обеспечивает значительное снижение уровня шума и уменьшение энергопотребления на 20%–30%.
3.5 Высокая точность: точность повторного позиционирования составляет ±0.01 - 0.05mm, соответствует новому национальному стандарту GB/T 14404-2024 (точность резки составляет ≤ ±0.02mm)
3.6 Интеллектуальное управление: оснащены системами CNC (такими как Delem, ESTUN), поддерживают автоматическую настройку параметров, хранение нескольких программ и визуальную коррекцию AI.
3.7 Автоматизация: автоматическая регулировка заднего упора, лазерное выравнивание, защитная блокировка
Часто задаваемые вопросы о товарах
Ножницы с поворотной балкой оснащены верхним ножом, который поворачивается вокруг фиксированной оси, что обеспечивает более простую и экономичную конструкцию, подходящую для общих производственных задач и стандартной резки. Гильотинные ножницы имеют верхний нож, перемещающийся вертикально, что обеспечивает более точную регулировку зазора между ножами, более высокую точность и лучшую производительность при обработке более толстых материалов, делая их идеальными для сложных задач с более жесткими допусками.
Станок обрабатывает широкий спектр материалов, включая углеродистую сталь, нержавеющую сталь, алюминий и оцинкованный лист. Стандартные модели обычно режут материалы толщиной от 0.5mm до 40mm, в то время как усиленные конфигурации могут обрабатывать толщину до 60mm и более. Максимальная длина реза составляет от 1,000mm до 16,000mm в зависимости от модели и конфигурации.
Ручные (обычные гидравлические) — требуют ручной настройки; экономичны и подходят для небольших мастерских или повторяющихся работ. NC — оснащены моторизованным задним упором с цифровой индикацией для более быстрого и точного позиционирования. CNC — полностью программируются, поддерживают многоэтапные программы, сохранение настроек и автоматическую корректировку параметров — идеальны для смешанных заказов, жестких допусков и коротких сроков поставки. Модели CNC обеспечивают наивысшую производительность и повторяемость.
Регулярное техническое обслуживание включает:
Осмотр и заточку ножей; замену при износе
Смазку подвижных частей, направляющих и подшипников
Проверку уровня гидравлического масла, фильтров и уплотнений
Проверку точности и калибровки заднего упора
Осмотр электрических соединений и компонентов системы управления
Очистку станка от металлической стружки и мусора
Соблюдение графика технического обслуживания обеспечивает долгосрочную надежность, точность резки и увеличенный срок службы станка. Мы предоставляем подробные графики технического обслуживания, поддержку по запасным частям и техническую помощь.
