1.مقدمة عن المقص الهيدروليكي المقصلة:

آلة القص هي آلة تستخدم شفرة واحدة لإجراء حركة خطية ترددية لقص الصفائح المعدنية. وتعتمد على الشفرة العلوية المتحركة والشفرة السفلية الثابتة، مع فجوة مناسبة بين الشفرات، لتطبيق قوة قص على الصفائح المعدنية بمختلف السماكات، مما يؤدي إلى كسر الصفائح وفصلها وفقًا للأبعاد المطلوبة. تنتمي آلات القص إلى أحد أنواع معدات التشكيل بالطرق، وتُستخدم بشكل رئيسي في صناعة معالجة المعادن. وتُستخدم المنتجات على نطاق واسع في صناعات مثل الطيران، والصناعات الخفيفة، والمعادن، والصناعات الكيميائية، والبناء، وبناء السفن، والسيارات، والطاقة، والأجهزة الكهربائية، والديكور، حيث توفر الآلات المتخصصة والمعدات الكاملة اللازمة.

بعد عملية القص، يجب ضمان أن سطح قطع مادة الصفيحة يفي بمتطلبات الاستقامة والتوازي، وأن يتم تقليل تشوه الصفيحة قدر الإمكان للحصول على قطع عمل عالية الجودة. تُثبت الشفرة العلوية لآلة القص على حامل السكين، بينما تُثبت الشفرة السفلية على طاولة العمل. توجد على طاولة العمل كرات دعم لمنع خدش مادة الصفيحة أثناء انزلاقها عليها. ويُستخدم المصد الخلفي لتحديد موضع مادة الصفيحة، ويتم ضبط موضعه بواسطة المحرك. وتُستخدم أسطوانة الضغط لكبس مادة الصفيحة لمنع تحركها أثناء القص. والواقي هو جهاز أمان لمنع الإصابات المرتبطة بالعمل. وعادةً ما يُدار شوط الرجوع بالنيتروجين، وهو سريع ومنخفض التأثير.

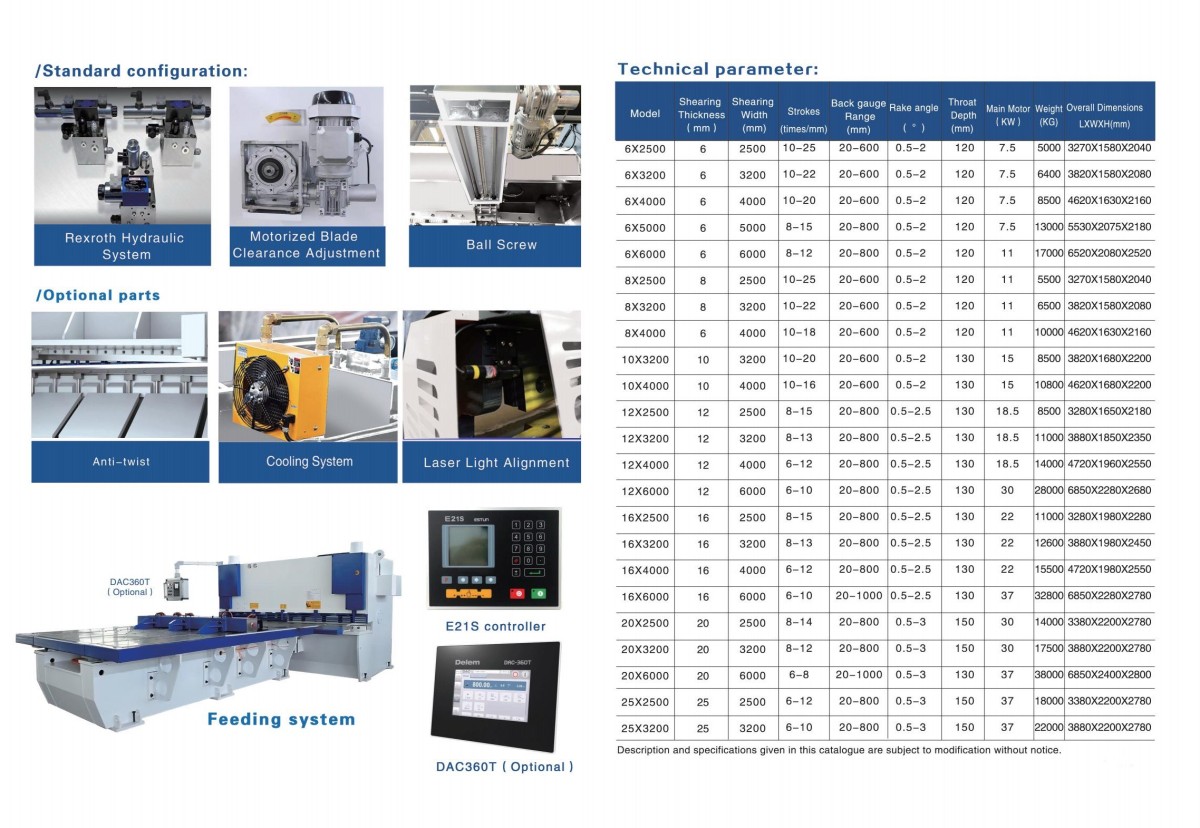

2.المعلمات التقنية للمقص الهيدروليكي المقصلة

3.خصائص المقص الهيدروليكي المقصلة:

3.1 المزايا: قوة قص عالية، تشغيل سلس، مناسب للإنتاج على دفعات للألواح متوسطة السماكة (6–40mm)؛

3.2 النوع المتأرجح: هيكل ناضج، سرعة قطع عالية، مناسب للقطع الخطي للألواح متوسطة السماكة؛

3.3 نوع البوابة: قادر على تحمل أحمال كبيرة غير متمركزة، ومناسب للتطبيقات ذات الألواح العريضة أو متطلبات العمودية العالية.

3.4 التحسينات الحديثة: استخدام هيكل ملحوم متكامل، ونظام هيدروليكي متكامل، ودائرة رجوع بالنيتروجين، مما يؤدي إلى خفض مستويات الضوضاء بشكل ملحوظ وتقليل استهلاك الطاقة بنسبة 20%–30%.

3.5 الدقة العالية: دقة التموضع التكراري هي ±0.01 - 0.05mm، بما يتوافق مع المعيار الوطني الجديد GB/T 14404-2024 (دقة القطع هي ≤ ±0.02mm)

3.6 الذكاء: مزود بأنظمة CNC (مثل Delem وESTUN)، ويدعم الضبط التلقائي للمعلمات، وتخزين برامج متعددة، والتصحيح البصري بالذكاء الاصطناعي AI.

3.7 الأتمتة: الضبط التلقائي للمصد الخلفي، والمحاذاة بالليزر، وحماية التعشيق الآمن
