ما يجب معرفته عن مورّد روبوتات اللحام ذات 9 محاور: قدرات الأتمتة والتكاليف والاستخدامات الصناعية

ما الذي يحدد مورّد روبوت لحام بـ9 محاور

يوفر مورّد روبوت لحام بـ9 محاور خلية لحام آلية تعمل فيها محاور حركة متعددة كنظام واحد منسق. في التكوين الشائع، يحمل روبوت صناعي سداسي المحاور شعلة اللحام، بينما يقوم مموضع ثنائي المحور ومحور خارجي واحد للحركة أو غراب الرأس أو التثبيت بتحريك قطعة العمل. ولا يتمثل الغرض العملي في مجرد إضافة محاور، بل في إبقاء وصلة اللحام في وضع يمكن التحكم فيه مع الحفاظ على زاوية الشعلة وسرعة الحركة وتغذية السلك ومعلمات القوس والخلوص حول هندسة القطعة المتغيرة.

يمكن أن يشير المصطلح إلى عدة هياكل لخلايا العمل. فقد تجمع خلية مدمجة بين روبوت ومموضع مؤازر ثنائي المحور للفلنجات والحوامل والأجزاء المصنعة الصغيرة. وقد يدمج نظام أكبر مسارًا للروبوت، أو بكرات تدوير، أو مناورًا عموديًا بذراع، أو تجهيزات مخصصة للخزانات والأنابيب وقطاعات H واللحامات الطويلة. لذلك، ينبغي للمشترين أن يطلبوا من مورّد روبوت لحام بـ9 محاور تحديد كل محور متحكم به، ونطاق الحركة المنسقة، والحمولة، وحدود التجهيزات، ونطاق اللحام الممكن الوصول إليه، وأي محاور تعمل بالفهرسة بدلًا من الاستيفاء المستمر.

يمتد نطاق التوريد الكامل عادةً إلى ما هو أبعد من ذراع الروبوت. ويمكن أن يشمل مصدر طاقة اللحام، ومغذي الأسلاك، ومحطة تنظيف الشعلة، ووسائل الحماية والسلامة، وواجهات شفط الأبخرة، وخزانة التحكم الكهربائية، والبرمجة، وتثبيت قطع العمل، ودعم التركيب، ومعايير القبول. وتكون المقارنة الأقوى بين خلايا العمليات الكاملة بدلًا من أسعار أذرع الروبوتات. فالخلية التي لا تستطيع وضع القطع بصورة متكررة، أو حماية منطقة القوس، أو إتاحة التحميل الآمن، لن تحقق النتيجة المتوقعة من الأتمتة.

كيفية عمل أتمتة اللحام متعددة المحاور

أثناء التشغيل، تحسب وحدة تحكم الروبوت الحركة المنسقة بين الشعلة والمحاور الخارجية. ويمكن تدوير قطعة العمل أو إمالتها بحيث يبقى اللحام أقرب إلى وضع مسطح أو أفقي مناسب، بينما يتبع الروبوت خط اللحام المبرمج. وهذا يحسن الوصول إلى الوصلات المحيطية والمائلة والصندوقية ومتعددة المستويات التي كانت ستتطلب لولا ذلك إعادة تموضع يدوي متكرر. وقد يدعم النظام عمليات MIG/MAG أو TIG أو اللحام بالبلازما أو عمليات أخرى وفقًا للمعدن والسماكة وتصميم الوصلة وهدف الترسيب ومتطلبات الجودة.

يبدأ اللحام الروبوتي الموثوق قبل بدء القوس. تتطلب المكونات تجميعًا مضبوطًا، وأسطح وصلات نظيفة، ولحام تثبيت متسقًا، ونقاط مرجعية ثابتة، وتجهيزات تقاوم التشوه الحراري. ويمكن إنشاء البرامج من نقاط تعليمية، أو برمجة دون اتصال، أو مسارات مشتقة من CAD، أو مزيج من هذه الأساليب. ويمكن النظر في تتبع خط اللحام أو الاستشعار عبر القوس أو الاستشعار بالليزر أو الرؤية الآلية عندما يبرر تفاوت القطع الاستثمار الإضافي. وينبغي اختيار هذه الخيارات بناءً على حالة التفاوت الفعلية، لا تحديدها كخصائص عامة.

تشمل مراقبة العملية أيضًا معلمات إجراءات اللحام. ولكل عائلة منتجات مؤهلة، ينبغي أن يتفق المُكامل والمشتري على نوع السلك، وغاز الحماية، والجهد، والتيار، وسرعة الحركة، واتجاه الشعلة، وضوابط التمرير البيني عند الاقتضاء، وطريقة الفحص. وينبغي لمورّد روبوت لحام بـ9 محاور توثيق نطاق التشغيل المبرمج والتمييز بين لحامات العرض ولحامات قبول الإنتاج. ويوفر هذا التمييز أساسًا أوضح لفرق المشتريات والجودة والإنتاج لتقييم قابلية التكرار.

أنواع الأنظمة الرئيسية وملاءمة التطبيقات

تُستخدم خلايا الروبوت مع المموضع على نطاق واسع للتجميعات المتوسطة والصغيرة ذات الهندسة المتكررة. وتدعم المموضعات ثنائية المحور الدوران والإمالة، مما يساعد المصنّعين على تقديم وصلات الزاوية والأخدود بكفاءة. وهي مناسبة للإطارات المصنعة وقواعد الماكينات والصمامات والوصلات والعقد الإنشائية والمنتجات المماثلة التي تدعم أحجام دفعاتها تجهيزات مخصصة أو شبه مخصصة. ويجب أن يراعي الاختيار الكتلة الإجمالية عند التحميل، ومركز الثقل، وعزم القصور الذاتي الدوراني، وقطر القطعة، وطريقة التحميل، والخلوص المطلوب خلال دورة الحركة الكاملة.

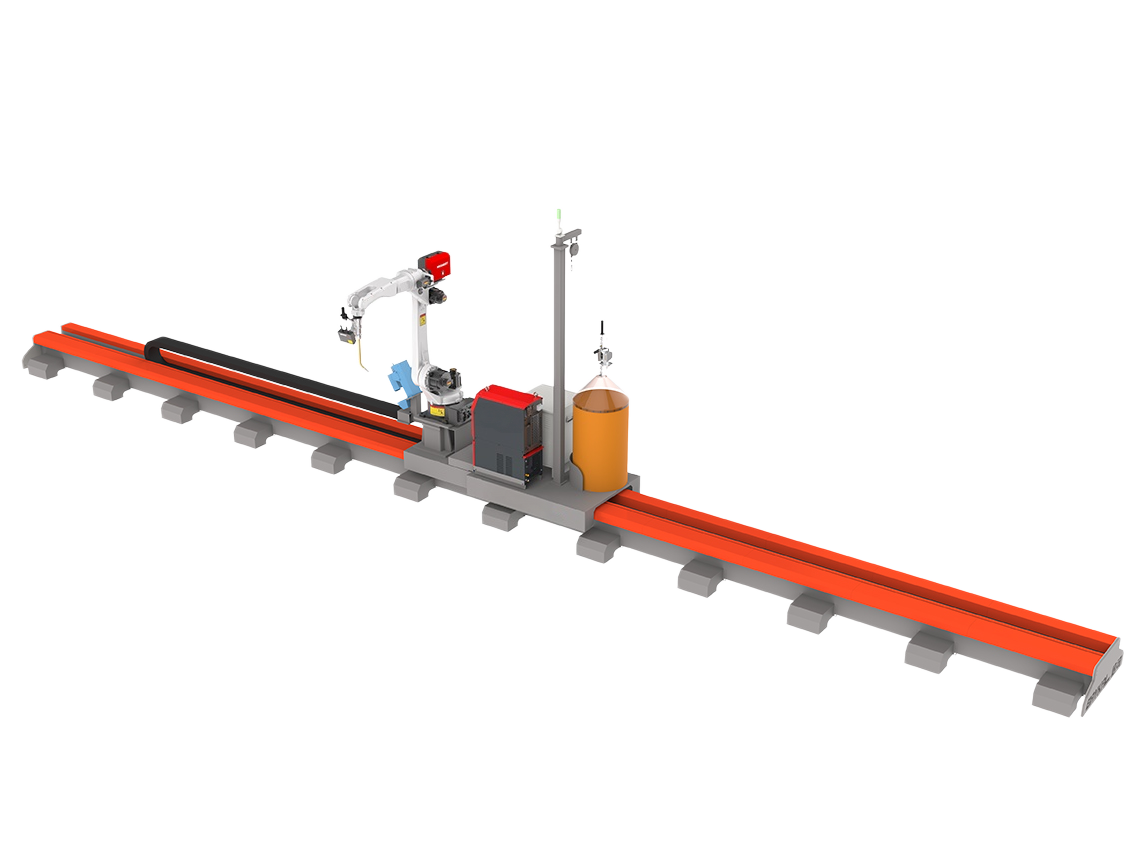

تزيد أنظمة الروبوتات المركبة على مسارات من نطاق التغطية على طول قطع العمل الطويلة. ويمكن أن تناسب اللحامات الطولية والتجميعات الإنشائية الكبيرة وأجزاء أوعية الضغط وتصنيع الأنابيب، حيث يكون تحريك الروبوت أكثر عملية من تحريك القطعة كاملة. وبالنسبة للمنتجات الأسطوانية، يمكن لدوارات اللحام والمناورات أن تكمل خلية الروبوت. وقد يحسن الترتيب المنسق سهولة الوصول، لكن يجب هندسة أنظمة التحكم وأقفال السلامة وإدارة الكابلات والتزامن الميكانيكي كنظام واحد.

بالنسبة للتصنيع الثقيل، يمكن أن يجمع الحل المخصص بين روبوتات اللحام ومعدات تجميع ولحام قطاعات H، وبكرات التدوير، وأنظمة العمود والذراع، ومناولة الأنابيب، والقطع CNC، وتجهيز الحواف، ومناولة المواد. توفر Wuxi Samgins روبوتات اللحام إلى جانب مناورات اللحام ودوارات اللحام ومموضعات اللحام ومعدات اللحام الطولي وآلات إنتاج قطاعات H وأنظمة القطع. ويمكن أن يساعد هذا النطاق الواسع من المنتجات المشتري على مواءمة التحضير السابق للحام وإمكانية الوصول إلى اللحام والتشطيب اللاحق مع مسار الإنتاج الفعلي، بدلًا من التعامل مع الروبوت كمشتريات معزولة.

من المستفيد وأين تُستخدم الأنظمة

يشمل المستخدمون النموذجيون مصنعي الهياكل الفولاذية، ومصنعي أوعية الضغط والخزانات، وورش خطوط الأنابيب وتجميعات الأنابيب، ومنتجي معدات النقل، وبناة الآلات، ومصانع الصفائح المعدنية، ومقاولي اللحام الذين لديهم طلبات متكررة مستقرة. وأفضل المرشحين لديهم عائلة متكررة من التجميعات الملحومة، وقيود قابلة للقياس في اللحام اليدوي، وانضباط كافٍ في تحضير المواد. ولا يكفي ارتفاع محتوى العمالة وحده؛ بل يجب أيضًا أن تكون القطع قابلة للتثبيت وأن يسمح سير العمل بالتحميل واللحام والفحص والتفريغ المخطط لها.

يكون مورّد روبوت لحام بـ9 محاور ذا صلة خاصة عندما يتغير الوصول إلى اللحام حول القطعة. ومن الأمثلة اللحامات الدائرية في نهايات الأوعية، وتقاطع الأنابيب، والإطارات متعددة الجوانب، وتفرعات الأنابيب، والعقد الإنشائية، وتجميعات المقاطع الصندوقية. ويمكن للمحاور المنسقة الإضافية تقليل المناولة اليدوية وتقليل التوقفات المستخدمة فقط لإعادة تموضع قطعة العمل. وبالنسبة للمشروعات منخفضة الحجم وعالية التغير، قد تكون التجهيزات المرنة والبرمجة المبسطة أكثر قيمة من أقصى سرعة للدورة.

تشير Wuxi Samgins إلى خبرة تصدير عالمية وتذكر عملاء من بينهم URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co.LLC وBatysMunaiGazZhabdyktary LLP وPT.Cahaya mas Cemerlang وEstructuras Metalicas Girders Chile Limitada وLincoln Electric-MENA. وينبغي التعامل مع هذه الأسماء كنقاط مرجعية للفحص النافي للجهالة الخاص بالمشتري، بما في ذلك تأكيد قطع العمل المماثلة، ونطاق التوريد، وظروف التشغيل، ودعم التركيب، والإذن بأي مناقشة مرجعية مباشرة.

كيفية اختيار مورّد وخلية مناسبين

ابدأ طلب عرض الأسعار بوقائع الإنتاج بدلًا من تكوين الروبوت المفضل. قدم الرسومات ودرجات المواد ونطاقات السماكة وأنواع الوصلات ورموز اللحام وصور القطع والحجم السنوي ونمط الورديات وزمن الدورة المسموح وقيود التحميل ومتطلبات الفحص والمرافق المتاحة. وأدرج أكبر وأثقل القطع التمثيلية، والتفاوت المتوقع في التجميع، والمنتجات المستقبلية المخطط لها. وتسمح هذه المعلومات لمورّد روبوت لحام بـ9 محاور بتقييم مدى الوصول، والتفردات، ومناطق التصادم، وسرعة المحاور، واحتياطي الحمولة، وتصميم التجهيزات بافتراضات أقل.

قيّم العروض الفنية بناءً على مسؤولية العملية. يحدد العرض الموثوق مواصفات الروبوت والمحاور الخارجية، وعملية اللحام، ومفهوم التجهيزات، وترتيب السلامة، ومهام المشغل المتوقعة، ومنهجية تغيير البرامج، والمتطلبات الكهربائية، والمواد الاستهلاكية، وطريقة اختبار القبول. وينبغي أن يوضح ما إذا كان تأهيل إجراءات اللحام يظل مسؤولية المشتري، وكيف ستُقيّم عينات الاختبار أو أجزاء الإنتاج، وما الشروط اللازمة لتحقيق زمن الدورة المذكور. وقارن العناصر المستثناة بعناية، لا سيما الأعمال المدنية والرافعات وشفط الأبخرة وواجهات الحماية وعمالة التركيب والتدريب.

ينبغي التحقق مبكرًا من أنظمة الجودة ومتطلبات السوق. تذكر Wuxi Samgins أن آلاتها متوافقة مع نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للآلات وLVD، وأنها تمتلك براءات نماذج منفعة لمعدات اللحام والقطع. وينبغي للمشترين طلب الوثائق المنطبقة على التكوين الذي سيتم تسليمه والوجهة المحددين. وبالنسبة للمشروعات الخاضعة لمعايير ASME أو API أو مواصفات العملاء أو لوائح الآلات المحلية، تحقق من تقسيم المسؤوليات عن مراجعة التصميم وإجراءات اللحام والامتثال الكهربائي وحماية المشغل والسجلات وقبول الموقع النهائي.

هيكل التكلفة وتكلفة الملكية الإجمالية وتقييم العائد على الاستثمار

سعر الشراء ليس سوى عنصر واحد من التكلفة الإجمالية للملكية. وقد يشمل الاستثمار الأولي الروبوت، والمحاور الخارجية، ومصدر اللحام، والتجهيزات، والمستشعرات، والحماية، وتكامل التحكم، واختبار القبول في المصنع، والتعبئة، والشحن، ورسوم الاستيراد، والتركيب، والتشغيل التجريبي، وتدريب المشغلين. ويؤثر حجم المنتج ووزنه بقوة في التكلفة الميكانيكية. وقد تضيف المسارات الطويلة والمموضعات للخدمة الشاقة والدوارات المخصصة والتجهيزات الدقيقة وأنظمة السلامة عالية السعة قيمة أكبر من ذراع روبوت قياسي، لكنها تتطلب أيضًا ميزانية رأسمالية أعلى.

تعتمد تكلفة التشغيل على زمن تشغيل القوس، ومعدل الترسيب، واستخدام السلك والغاز، والكهرباء، والمواد الاستهلاكية، وصيانة التجهيزات، وجهد البرمجة، والفحص، وإعادة العمل، ووقت التوقف. ويقارن نموذج العائد على الاستثمار الواقعي بين العملية الحالية والمستقبلية على مستوى عائلة القطع. وأدرج وقت المناولة اليدوية ووقت الإعداد ووقت اللحام ومعدلات الإصلاح وتوافر العمالة واختناقات الإنتاجية وتكلفة تفاوت الجودة. وتجنب استخدام دورة تشغيل نظرية للروبوت لا يمكن تحقيقها لأن القطع غير جاهزة أو التجهيزات غير متاحة أو الفحص اللاحق مقيد.

عادةً ما يوازن الاستثمار الأكثر إنتاجية بين المرونة وقابلية التكرار. وقد يفضل المشتري الذي ينتج عائلة قطع ناضجة واحدة فقط تجهيزات مخصصة ودورة أسرع. وقد يقبل مقاول تصنيع وقت تغيير أطول مقابل تجهيزات قابلة للضبط وبرامج قابلة لإعادة الاستخدام. اطلب من المورّد تقديم تقسيم شفاف للنطاق، وقطع الغيار الموصى بها، وافتراضات الصيانة السنوية، واحتياجات التدريب المتوقعة، ومسار توسع مرحلي. ويتيح ذلك لفرق المشتريات مقارنة الأنظمة ذات الأسعار الأولية المختلفة على أساس عمر تشغيلي أكثر قابلية للدفاع عنه.

التركيب والصيانة والاتجاه المستقبلي

يتبع التشغيل التجريبي الناجح تسلسلًا مضبوطًا: تأكيد المخطط وخطة المرافق؛ وتجهيز الأساسات والوصول وتدفق المواد؛ وإكمال التركيب الميكانيكي والكهربائي؛ والتحقق من وظائف السلامة؛ ومعايرة تنسيق الروبوت والمحاور الخارجية؛ واختبار التجهيزات؛ وتحديد معلمات اللحام؛ وتدريب المشغلين وموظفي الصيانة؛ ثم إكمال اختبارات القبول المتفق عليها. وينبغي أن يمتلك فريق الإنتاج إجراءات العمل القياسية للتحميل والتثبيت واختيار البرنامج واستبدال الأسلاك وتنظيف الشعلة والفحوصات البصرية وتصعيد حالات التفاوت. وتؤدي المشاركة المبكرة للمشغلين إلى تحسين التطبيق العملي وكشف مشكلات المناولة قبل الإنتاج بالمعدل الكامل.

ينبغي أن تتبع الصيانة الوقائية أدلة الروبوت والمموضع ومصدر اللحام ومعدات السلامة. وتشمل الفحوصات النموذجية الكابلات وحزم التوصيل، والمواد الاستهلاكية للشعلة، وحالة تغذية السلك، والتأريض، وتآكل التجهيزات، والمثبتات، والتشحيم عند تحديده، وسلوك المحاور، وماسحات السلامة أو الأقفال، والنسخ الاحتياطي للبرامج والمعلمات. راجع سجلات وقت التوقف بانتظام. وغالبًا ما تشير أعطال القوس المتكررة، أو عدم استقرار التجميع، أو إنذارات التصادم، أو البدايات الرديئة إلى مشكلة عملية تتطلب تصحيحًا للتجهيزات أو التحضير أو المواد الاستهلاكية أو البرنامج، بدلًا من إعادة ضبط بسيطة.

يتجه تطور الصناعة نحو خلايا أكثر اتصالًا، وبرمجة أسهل دون اتصال، واستشعار تكيفي، وجمع بيانات الإنتاج، وأتمتة معيارية يمكن توسيعها مع نمو الطلب. وتكون هذه الأدوات مفيدة عندما تحل مشكلة محددة، مثل موقع خط لحام متغير، أو قابلية التتبع، أو تغيير هندسي متكرر. تقدم Wuxi Samgins روبوتات لحام مخصصة بـ7/9 محاور، وآلات لحام اللحامات الطويلة، ودوارات لحام للخدمة الشاقة للخزانات وخطوط الأنابيب والهياكل الفولاذية ومصانع الصفائح المعدنية. وينبغي للمشترين استخدام مراجعة تفصيلية للقطع وخطة قبول بحضورهم لتحديد ما إذا كان التكوين المخصص يوفر القدرة المطلوبة وقابلية الدعم والعائد على الاستثمار.
