Sí, los robots de soldadura chinos pueden ser compatibles con sistemas europeos de corte CNC, pero la compatibilidad suele ser una cuestión práctica de ingeniería más que una simple etiqueta de sí o no. En las líneas de producción mixtas, el brazo robótico en sí es solo una parte del resultado. La cuestión real es si el controlador del robot, la fuente de potencia de soldadura, el controlador de la máquina de corte, los utillajes, los posicionadores, los dispositivos de seguridad y el software de producción pueden intercambiar las señales correctas en el momento adecuado sin generar tiempos de ciclo inestables ni movimientos inseguros.

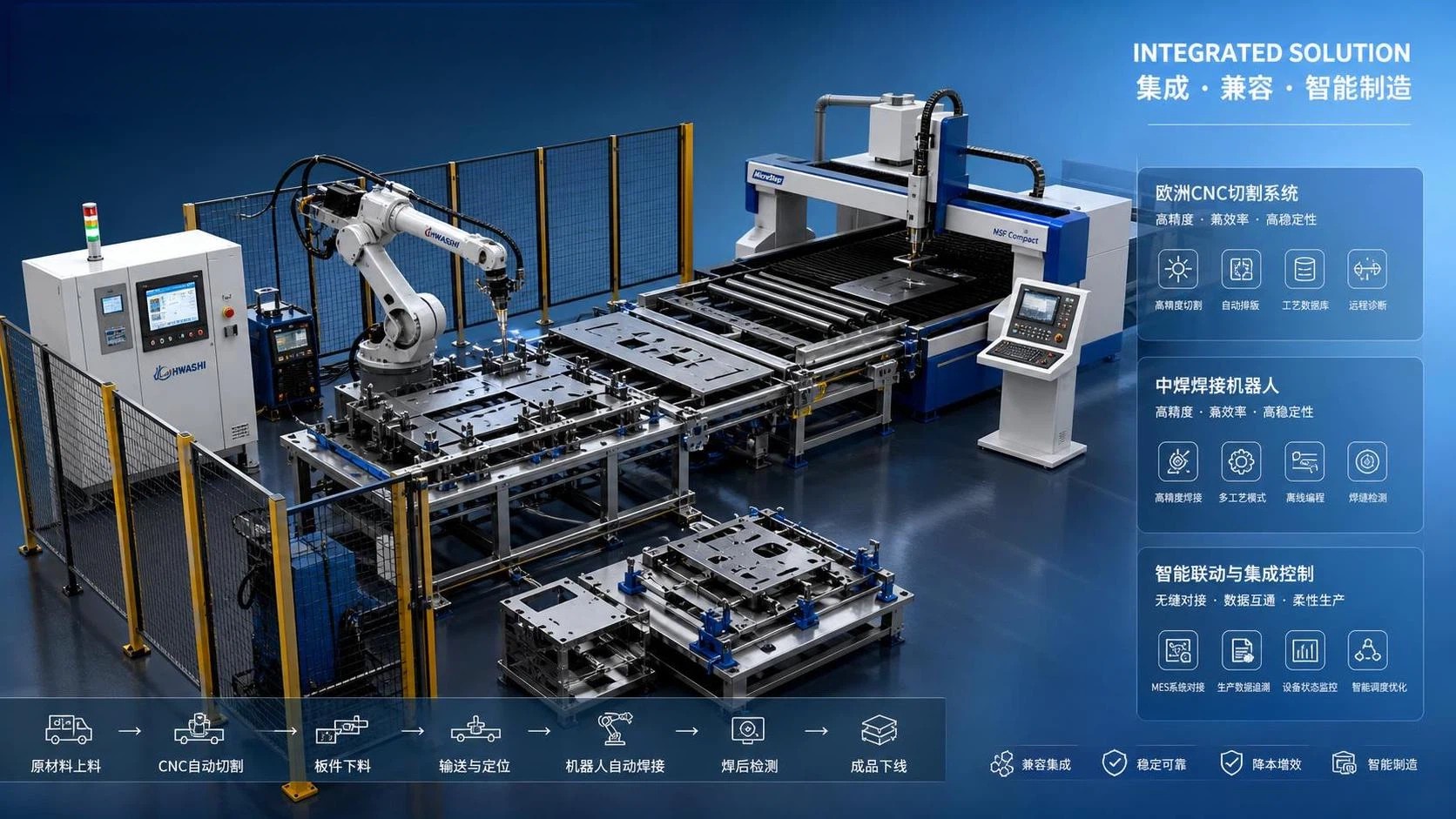

¿Qué tan compatibles son los robots de soldadura fabricados en China con los sistemas europeos de corte CNC? En muchas instalaciones, pueden trabajar juntos si el alcance de la integración se define claramente desde el principio. La coexistencia básica suele ser sencilla: una máquina de corte CNC por plasma, oxicorte o láser prepara las piezas, y un robot de soldadura se encarga de la siguiente estación. La automatización completa, en la que las piezas cortadas se identifican, transfieren, fijan, sueldan y rastrean con poca intervención manual, requiere una atención mucho mayor a la compatibilidad de protocolos de bus de campo, la asignación de E/S, la coherencia de coordenadas y la lógica de seguridad.

Dónde suele funcionar bien la compatibilidad

A nivel mecánico, la compatibilidad suele ser manejable. Un robot de soldadura no necesita proceder de la misma fuente que la máquina de corte para soldar soportes de acero al carbono, envolventes de acero inoxidable, conjuntos de vigas H, secciones de caja o fabricaciones de chapa. Si la pieza cortada llega dentro de la tolerancia dimensional prevista, el robot puede seguir una trayectoria enseñada o una trayectoria corregida basada en el seguimiento de junta. Esto es especialmente cierto cuando la estación de soldadura está separada de la estación de corte mediante una zona de acumulación, clasificación de piezas o carga manual.

La integración eléctrica también puede ser relativamente directa cuando la conexión requerida se limita a señales estándar como inicio de ciclo, máquina preparada, restablecimiento de fallo, puerta cerrada, utillaje sujetado, soldadura completada y estado de la cadena de parada de emergencia. En este tipo de configuración, incluso si el sistema de corte CNC y el robot de soldadura utilizan arquitecturas de control nativas diferentes, la línea puede seguir funcionando de forma fiable mediante E/S digitales, relés, módulos de seguridad o un PLC que actúe como capa de coordinación.

La compatibilidad resulta más viable cuando el proceso tolera pequeñas variaciones. Las soldaduras de filete en acero al carbono de espesor medio, las uniones estructurales no estéticas y las piezas repetitivas con utillajes estables son más fáciles de integrar que las juntas finas de acero inoxidable, las soldaduras en superficies visibles o los conjuntos sensibles al calor, donde cada pequeña diferencia en el borde cortado, la separación o el ángulo de la antorcha se refleja rápidamente en el resultado.

Dónde suelen aparecer primero los problemas

El primer obstáculo a menudo no es el brazo robótico. Es la comunicación. Los sistemas europeos de corte CNC pueden utilizar estándares específicos de comunicación industrial para el estado de la máquina, la transferencia de recetas, la gestión de colas de producción, la retroalimentación de anidado o los disparadores de automatización posteriores. Un robot de soldadura chino puede admitir algunas de estas interfaces, admitirlas mediante módulos opcionales o depender principalmente de E/S cableadas a menos que se añada un paquete de integración de nivel superior. Si la lista de señales requerida es imprecisa en la fase de cotización, la integración posterior se vuelve más lenta y costosa.

Otro problema habitual es la lógica de coordenadas. Una pieza cortada puede estar referenciada desde el origen de la mesa de corte, mientras que el robot de soldadura utiliza un marco distinto basado en una plantilla, un posicionador giratorio o el punto cero de un eje externo. Si la línea supone que los datos CAD/CAM pueden pasar directamente del corte a la soldadura sin redefinir la orientación de la pieza, los problemas comienzan rápidamente. Las piezas simétricas invertidas, la dirección del bisel, la compensación de la ranura de corte y la numeración de bordes pueden hacer que las trayectorias de soldadura se asignen al lado incorrecto de la pieza.

La distorsión térmica también suele subestimarse. Un sistema europeo de corte CNC puede producir una excelente precisión de perfil en chapa, pero si la secuencia de perforación, la velocidad de avance o el aporte térmico deja tensiones residuales en la pieza, el robot puede recibir un componente que ya no coincide con la trayectoria de soldadura enseñada después de liberarlo de la mesa de corte. Esto es especialmente relevante para secciones largas y delgadas, piezas asimétricas y componentes de acero inoxidable, donde la deformación después del corte puede ser más evidente.

La compatibilidad de protocolos importa más que el país de origen

Cuando se pregunta si los robots de soldadura chinos son compatibles con los sistemas europeos de corte CNC, a veces se presta demasiada atención a la geografía y no suficiente a la definición de la interfaz. Un controlador de robot puede ser técnicamente adecuado si admite la red industrial requerida, o si un PLC intermedio puede traducir las señales sin introducir comportamientos inestables. Si el sistema solo necesita enclavamiento de máquinas y comunicación simple entre estaciones, el origen de la marca puede importar mucho menos que la integridad de la documentación eléctrica.

Las celdas más avanzadas suelen requerir respuestas más claras a preguntas como estas:

• ¿El robot recibirá únicamente comandos de arranque y parada, o necesita datos de trabajo estructurados vinculados a números de pieza, programas de soldadura y selección de utillajes?
• ¿El seguimiento de junta se gestiona localmente mediante el paquete de soldadura, o se espera que la línea transmita datos geométricos procedentes del corte anterior o del software de programación offline?
• ¿La instalación necesita velocidad segura, zonas seguras, accesos enclavados y un comportamiento de reinicio coordinado entre múltiples máquinas?
• ¿Hay ejes externos involucrados, como posicionadores de cabezal y contrapunto, manipuladores de soldadura, columnas móviles o unidades de transferencia de pórtico?

Si estas preguntas se responden pronto, el riesgo de integración disminuye considerablemente. Si se dejan para la fase de puesta en marcha, el robot y la cortadora CNC pueden funcionar individualmente, pero seguir siendo incómodos de operar juntos.

La compatibilidad de software suele ser más limitada de lo que se espera

El equipo mecánico a menudo se describe como “compatible” cuando funciona el intercambio básico de señales, pero la compatibilidad de software es un estándar más estricto. Un sistema de corte CNC puede generar archivos de anidado, trayectorias de bisel, registros de secuencia de corte o identificadores de producción. Un robot de soldadura puede necesitar archivos de trabajo, datos de orientación de la antorcha, parámetros de oscilación, compensaciones de detección por contacto y secuenciación multipasada. Estas estructuras de datos no son automáticamente intercambiables.

En la práctica, la integración de software suele dividirse en uno de tres niveles. El nivel más simple es la operación independiente: la máquina de corte prepara las piezas y el robot trabaja a partir de programas seleccionados manualmente. El siguiente nivel es la operación coordinada: los ID de piezas, las llamadas de utillaje y el estado de los lotes se intercambian a través de un PLC o una capa de control de producción. El nivel más difícil es la automatización vinculada al proceso, donde la geometría cortada influye en la generación de soldadura robótica con una enseñanza manual limitada. Ese último nivel puede ser posible, pero depende en gran medida de la apertura específica del controlador, los formatos de archivo y las herramientas de posprocesamiento disponibles.

Un malentendido frecuente es pensar que los archivos CAD por sí solos resuelven el problema. No es así. La planificación de soldadura depende del tipo de unión, la preparación de la ranura, la condición de ajuste, la variación de separación, la posición de soldadura y la accesibilidad. Una pieza fácil de cortar automáticamente no es automáticamente fácil de soldar mediante robot.

La calidad de corte afecta directamente a la compatibilidad de soldadura

La compatibilidad entre un robot de soldadura y un sistema de corte CNC también es una cuestión de proceso. El robot solo puede trabajar de manera uniforme si el estado del borde procedente del corte es adecuado para el método de soldadura. El acero al carbono cortado por plasma puede presentar óxido en el borde y, si ese óxido no se elimina cuando es necesario, la estabilidad del arco o la calidad de fusión pueden verse afectadas. La chapa gruesa cortada por oxicorte puede presentar zonas endurecidas o irregularidades en el borde según la configuración. Los bordes cortados por láser suelen ser más limpios, pero los materiales reflectantes, la formación de rebabas y la coloración térmica aún pueden afectar la siguiente etapa.

Para la soldadura robótica MIG o MAG en acero estructural, la línea suele beneficiarse de una preparación de borde estable, una separación de raíz controlada y una estrategia de punteo predecible. Para la soldadura TIG en acero inoxidable, la ventana de tolerancia puede ser más estrecha y la calidad del utillaje adquiere mucha más importancia. El aluminio presenta sus propias complicaciones, especialmente si la eliminación de óxido, el comportamiento de alimentación del alambre y la conductividad térmica no se incorporan al diseño del proceso desde el principio.

El corte en bisel merece especial atención. Si el sistema europeo de corte CNC produce biseles para la preparación de soldadura de chapa gruesa, el robot de soldadura debe programarse en función de la geometría real de la ranura, no solo de los planos nominales. El ángulo de ranura, el talón, el estado de la cara de raíz y la eliminación de escoria afectan al acceso de la antorcha y al número de pasadas necesarias. Una falta de correspondencia en este punto suele atribuirse a la incompatibilidad del robot, cuando el problema real es una transferencia incompleta de los datos de preparación de soldadura.

La integración de seguridad no puede tratarse como algo secundario

Incluso cuando el control de movimiento y la calidad de soldadura parecen aceptables, la compatibilidad es incompleta si la arquitectura de seguridad es débil. Una línea mixta puede incluir vallado, cortinas fotoeléctricas, puertas enclavadas, paradas de emergencia, dispositivos de habilitación, posicionadores servoaccionados, cargadores y transportadores. El comportamiento de parada de la celda robótica debe coordinarse con el equipo circundante, de modo que un fallo en una estación no genere una secuencia de reinicio peligrosa en otra.

Si la instalación está destinada a un entorno de producción europeo, los circuitos de seguridad, la documentación y la validación generalmente deben ajustarse a los requisitos locales aplicables para la integración de maquinaria. Esto no impide automáticamente el uso de un robot de soldadura chino, pero sí significa que el diseño eléctrico, la evaluación de riesgos y los registros de puesta en marcha deben tratarse con seriedad. La compatibilidad, en este sentido, incluye no solo “puede funcionar”, sino también “puede operarse y mantenerse conforme a la lógica de seguridad exigida en el sitio”.

Los detalles de la instalación física suelen decidir el resultado

Sobre el papel, dos máquinas pueden parecer fáciles de conectar. En el taller, varios detalles comunes determinan si la línea se comporta bien: el tendido de cables cerca de ejes móviles, la calidad del apantallamiento en entornos de soldadura, la estabilidad del suministro de aire, la puesta a tierra, la extracción de humos y la protección frente al polvo metálico. Las áreas de corte CNC pueden generar partículas finas y residuos térmicos que no deben contaminar los paquetes de cables del robot, los sensores ni los armarios de control.

La planitud del suelo es importante para las grandes celdas de soldadura robótica que utilizan movimiento sobre carril o brazos de largo alcance. También lo es la rigidez del utillaje. Si un componente cortado se desplaza durante la sujeción porque el utillaje se diseñó según dimensiones nominales en lugar de la tolerancia de corte real, el robot puede intentar compensar errores que deberían haberse controlado mecánicamente. En muchos talleres, una mejor fijación mejora la compatibilidad más que cualquier ajuste de software.

El transporte y la instalación también pueden afectar al rendimiento. Los robots, las fuentes de potencia de soldadura, los armarios de control y los posicionadores necesitan un embalaje adecuado, puntos de elevación y protección contra la humedad durante el envío. Después de la llegada, deben realizarse la calibración de ejes, la verificación del TCP, las comprobaciones de alimentación de alambre y la confirmación de E/S de campo antes de las pruebas de producción. Si una línea se pone en marcha por etapas, el cableado temporal de bypass a veces genera fallos posteriores porque la lógica final de señales ya no coincide con la configuración de prueba.

Suposiciones comunes que conducen a una integración deficiente

• Suponer que un estándar de tensión compartido implica compatibilidad eléctrica total. La disponibilidad de alimentación es solo una pequeña parte de la integración.
• Esperar que una trayectoria de soldadura enseñada absorba grandes variaciones de las piezas cortadas. Los robots repiten con precisión; no corrigen variaciones no controladas aguas arriba a menos que los sistemas de detección y los márgenes de proceso se diseñen para ello.
• Creer que un diseño orientado a CE por sí solo garantiza una operación plug-and-play con cualquier línea europea de corte CNC. La documentación y la intención de diseño importan, pero la correspondencia real de interfaces aún debe diseñarse.
• Tratar toda la fabricación de acero como un único proceso. La chapa fina, la placa gruesa, las piezas tubulares y los conjuntos de vigas H generan exigencias muy diferentes en cuanto a calidad de corte, manipulación y acceso de soldadura.

Qué suele hacer exitosas a las líneas de marcas mixtas

Las integraciones más fiables suelen basarse en una hoja de interfaz definida, en lugar de afirmaciones generales de compatibilidad. Esta hoja normalmente enumera los nombres de señales, niveles de tensión, protocolo de comunicación, estados de fallo, secuencia de ciclo, respuesta de seguridad, referencias de ejes, supuestos de tolerancia de piezas y el límite exacto entre máquinas. Una vez que esto está claro, el origen del robot y el origen del sistema de corte CNC pasan a ser solo una parte del panorama.

Las pruebas offline son útiles cuando es posible. Un conjunto de piezas de muestra puede revelar si la calidad del borde cortado, la condición de separación y el acceso al utillaje son adecuados para la soldadura robótica antes de instalar la línea completa. Las pruebas en seco de las comunicaciones sin encender el arco pueden revelar problemas de temporización entre cargadores, abrazaderas y movimiento del robot. Posteriormente, las pruebas reales de soldadura deben realizarse con el espesor de material previsto, la preparación de junta, el gas de protección y los consumibles previstos, en lugar de un sustituto simplificado.

La planificación del mantenimiento también debe considerarse parte de la compatibilidad. Si el controlador del robot, los servoaccionamientos, la fuente de soldadura y los paquetes de sensores utilizan lógicas de servicio diferentes, la estrategia de repuestos y el diagnóstico de fallos pueden volverse lentos a menos que la documentación se organice desde el inicio. Una línea con equipos mixtos puede funcionar muy bien, pero solo si los diagramas de cableado, las copias de seguridad de parámetros, los intervalos de lubricación, las rutinas de limpieza de antorchas y los procedimientos de sustitución de piezas de desgaste son fáciles de seguir.

Entonces, ¿son compatibles los robots de soldadura chinos con los sistemas europeos de corte CNC? En muchas configuraciones reales de fabricación, sí, siempre que el objetivo de integración se defina con suficiente precisión. Si el requisito es una coordinación simple de estación a estación, la compatibilidad suele ser sencilla. Si el requisito incluye transferencia automática de datos, soldadura adaptativa, sincronización multieje y un comportamiento de seguridad estrechamente validado, la respuesta depende mucho más de la apertura del controlador, la disciplina del proceso y la calidad de instalación que del lugar de fabricación de la máquina.
