Да, китайские сварочные роботы могут быть совместимы с европейскими системами ЧПУ для резки, однако совместимость обычно является практическим инженерным вопросом, а не простым ответом «да» или «нет». В смешанных производственных линиях сам роботизированный манипулятор является лишь одной частью результата. Реальный вопрос заключается в том, могут ли контроллер робота, источник сварочного питания, контроллер станка для резки, оснастка, позиционеры, устройства безопасности и производственное программное обеспечение обмениваться нужными сигналами в нужный момент, не создавая нестабильного времени цикла или небезопасных движений.

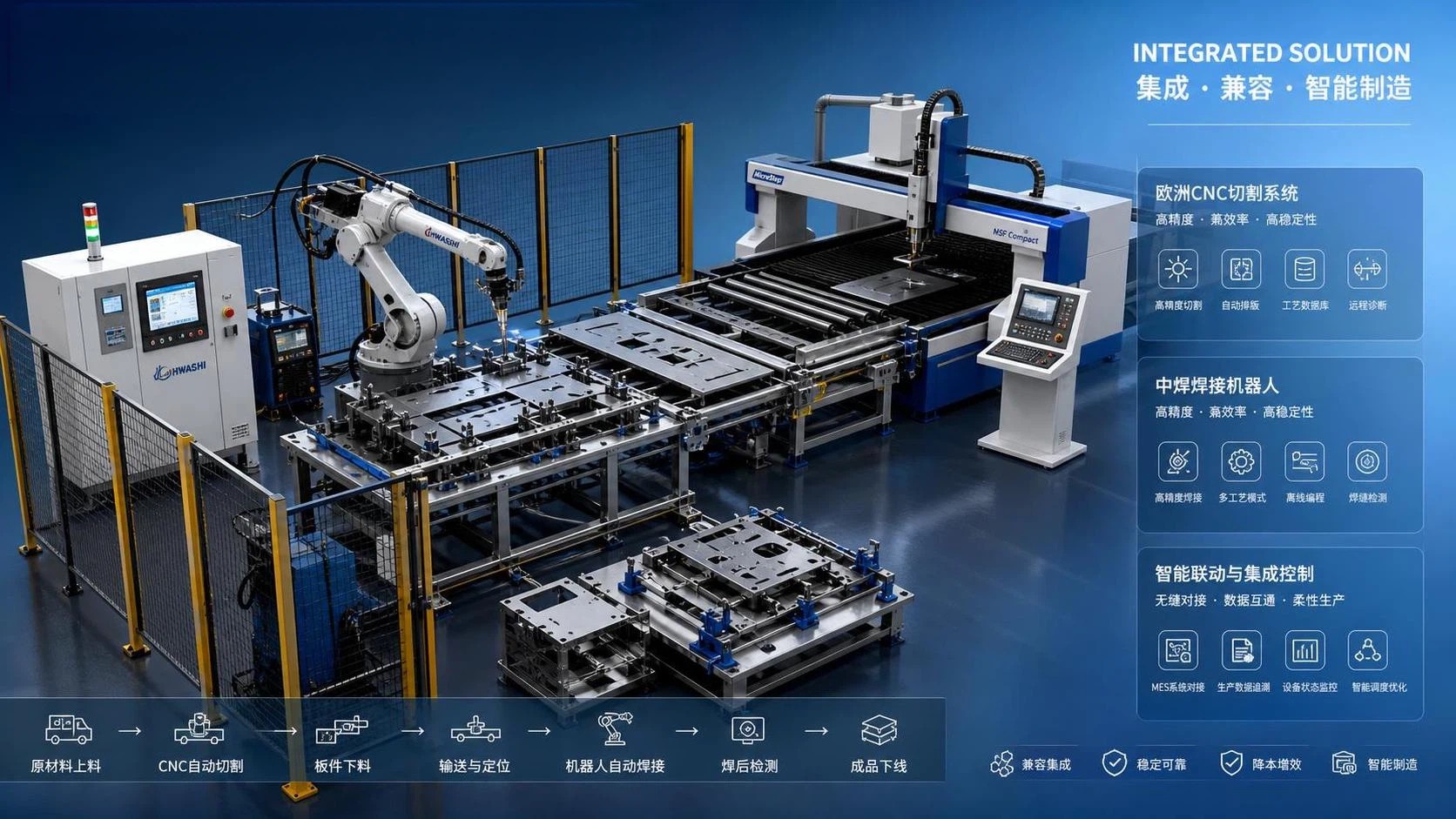

Насколько китайские сварочные роботы совместимы с европейскими системами ЧПУ для резки? Во многих случаях они могут работать совместно, если объем интеграции четко определен с самого начала. Базовое сосуществование обычно не представляет сложности: станок ЧПУ для плазменной, газовой или лазерной резки подготавливает детали, а сварочный робот выполняет следующую операцию. Полная автоматизация, при которой вырезанные детали идентифицируются, перемещаются, закрепляются в оснастке, свариваются и отслеживаются при минимальном ручном вмешательстве, требует значительно большего внимания к поддержке протоколов промышленных шин, сопоставлению I/O, согласованности координат и логике безопасности.

Где совместимость обычно обеспечивается хорошо

На механическом уровне совместимость часто вполне решаема. Сварочному роботу не требуется быть того же происхождения, что и станок для резки, чтобы сваривать кронштейны из углеродистой стали, корпуса из нержавеющей стали, сборки двутавровых балок, коробчатые профили или листовые металлоконструкции. Если вырезанная деталь поступает в пределах ожидаемого допуска размеров, робот может следовать обученной траектории либо скорректированной траектории на основе слежения за швом. Это особенно справедливо, когда сварочная станция отделена от станции резки буферизацией, сортировкой деталей или ручной загрузкой.

Электрическая интеграция также может быть относительно прямой, когда требуемая связь ограничивается стандартными сигналами, такими как запуск цикла, готовность оборудования, сброс ошибки, закрытая дверь, зажатая оснастка, завершение сварки и состояние цепи аварийного останова. При такой компоновке, даже если система ЧПУ для резки и сварочный робот используют разные собственные архитектуры контроллеров, линия все равно может надежно работать через цифровые I/O, реле, модули безопасности или PLC, выполняющий роль координирующего уровня.

Совместимость становится более реальной, когда процесс допускает небольшие отклонения. Угловые швы на углеродистой стали средней толщины, некосметические конструкционные соединения и повторяющиеся детали со стабильной оснасткой легче интегрировать, чем тонкие швы из нержавеющей стали, видимые поверхностные швы или чувствительные к нагреву сборки, где каждое небольшое несоответствие кромки реза, зазора или угла горелки быстро проявляется в результате.

Где проблемы обычно возникают в первую очередь

Первым препятствием часто является не манипулятор робота. Это связь. Европейские системы ЧПУ для резки могут использовать специальные стандарты промышленной связи для состояния оборудования, передачи рецептур, обработки производственных очередей, обратной связи по раскрою или триггеров последующей автоматизации. Китайский сварочный робот может поддерживать некоторые из этих интерфейсов, поддерживать их через опциональные модули или в основном полагаться на жестко подключенные I/O, если не добавлен пакет интеграции более высокого уровня. Если перечень требуемых сигналов сформулирован расплывчато на этапе коммерческого предложения, последующая интеграция становится медленнее и дороже.

Другая распространенная проблема — логика координат. Вырезанная деталь может иметь привязку к началу координат стола резки, тогда как сварочный робот использует другую систему координат, основанную на приспособлении, поворотном позиционере или нулевой точке внешней оси. Если линия предполагает, что данные CAD/CAM можно напрямую передать от резки к сварке без переопределения ориентации детали, проблемы начинаются быстро. Зеркальные детали, направление скоса, компенсация ширины реза и нумерация кромок могут привести к назначению сварочных траекторий неправильной стороне детали.

Тепловую деформацию также часто недооценивают. Европейская система ЧПУ для резки может обеспечивать отличную точность контура на листе, но если последовательность прожига, скорость подачи или тепловложение оставляют остаточные напряжения в детали, робот может получить компонент, который после снятия со стола резки уже не соответствует обученной сварочной траектории. Это особенно актуально для длинных тонких профилей, асимметричных деталей и компонентов из нержавеющей стали, где коробление после резки может быть заметнее.

Поддержка протоколов важнее страны происхождения

Когда люди спрашивают, совместимы ли китайские сварочные роботы с европейскими системами ЧПУ для резки, они иногда слишком сосредотачиваются на географии и недостаточно — на определении интерфейса. Контроллер робота может быть технически подходящим, если он поддерживает требуемую промышленную сеть или если промежуточный PLC может преобразовывать сигналы без внесения нестабильного поведения. Если системе требуется только блокировка оборудования и простое взаимодействие между станциями, происхождение бренда может иметь значительно меньшее значение, чем полнота электрической документации.

Более сложные ячейки обычно требуют более четких ответов на следующие вопросы:

• Будет ли робот получать только команды запуска и остановки, или ему нужны структурированные данные задания, связанные с номерами деталей, графиками сварки и выбором оснастки?
• Выполняется ли слежение за швом локально сварочным пакетом, или предполагается, что линия будет передавать геометрические данные от предшествующей резки либо программного обеспечения автономного программирования?
• Требуются ли для установки безопасная скорость, безопасные зоны, доступ с блокировкой и скоординированное поведение при перезапуске на нескольких машинах?
• Используются ли внешние оси, такие как головка-задняя бабка позиционеров, сварочные манипуляторы, передвижные колонны или портальные транспортные установки?

Если на эти вопросы ответить заранее, риск интеграции значительно снижается. Если оставить их до этапа ввода в эксплуатацию, робот и станок ЧПУ для резки могут быть функциональными по отдельности, но неудобно работать вместе.

Совместимость программного обеспечения обычно уже, чем ожидают

Механическое оборудование часто описывают как «совместимое», когда работает базовый обмен сигналами, но совместимость программного обеспечения является более строгим стандартом. Система ЧПУ для резки может генерировать файлы раскроя, траектории скоса, записи последовательности резки или производственные идентификаторы. Сварочному роботу могут требоваться файлы заданий, данные ориентации горелки, параметры колебаний, смещения контактного поиска и последовательности многопроходной сварки. Эти структуры данных не являются автоматически взаимозаменяемыми.

На практике интеграция программного обеспечения часто делится на один из трех уровней. Самый простой уровень — независимая работа: станок для резки подготавливает детали, а робот работает по программам, выбранным вручную. Следующий уровень — координированная работа: идентификаторы деталей, вызовы оснастки и статус партий обмениваются через PLC или уровень управления производством. Наиболее сложный уровень — автоматизация, связанная с процессом, при которой геометрия реза влияет на формирование роботизированной сварки при ограниченном ручном обучении. Этот последний уровень может быть возможен, но он сильно зависит от конкретной открытости контроллера, доступных форматов файлов и инструментов постобработки.

Распространенное заблуждение состоит в том, что одни только CAD-файлы решают проблему. Это не так. Планирование сварки зависит от типа соединения, подготовки разделки, условий сборки, изменения зазора, положения сварки и доступности. Деталь, которую легко автоматически резать, не обязательно легко автоматически сваривать роботом.

Качество реза напрямую влияет на совместимость при сварке

Совместимость между сварочным роботом и системой ЧПУ для резки также является вопросом технологического процесса. Робот может работать стабильно только в том случае, если состояние кромки после резки подходит для метода сварки. Углеродистая сталь после плазменной резки может иметь оксид на кромке, и если этот оксид не удален там, где это необходимо, может ухудшиться стабильность дуги или качество проплавления. Газовая резка толстого листа может создавать закаленные зоны или неровности кромок в зависимости от настройки. Кромки после лазерной резки часто чище, однако отражающие материалы, образование заусенцев и цвета побежалости также могут влиять на следующий этап.

Для роботизированной сварки MIG или MAG конструкционной стали линия часто выигрывает от стабильной подготовки кромок, контролируемого корневого зазора и предсказуемой стратегии прихваток. Для TIG-сварки нержавеющей стали диапазон допусков может быть уже, а качество оснастки становится значительно важнее. Алюминий имеет собственные сложности, особенно если удаление оксида, поведение подачи проволоки и теплопроводность не заложены в проект процесса с самого начала.

Резка со скосом заслуживает особого внимания. Если европейская система ЧПУ для резки выполняет скосы для подготовки сварки толстого листа, сварочный робот должен быть запрограммирован с учетом фактической геометрии разделки, а не только номинальных чертежей. Угол разделки, притупление, состояние корневой кромки и удаление шлака влияют на доступ горелки и количество требуемых проходов. Такое несоответствие часто приписывают несовместимости робота, хотя фактическая проблема заключается в неполной передаче данных о подготовке под сварку.

Интеграцию безопасности нельзя рассматривать как второстепенный вопрос

Даже когда управление движением и качество сварки выглядят приемлемыми, совместимость является неполной, если архитектура безопасности слаба. Смешанная линия может включать ограждения, световые завесы, двери с блокировкой, аварийные остановы, устройства разрешения, сервопозиционеры, загрузчики и конвейеры. Поведение роботизированной ячейки при остановке должно быть согласовано с окружающим оборудованием, чтобы неисправность на одной станции не создавала опасную последовательность перезапуска в другом месте.

Если установка предназначена для европейской производственной среды, цепи безопасности, документация и валидация в целом должны соответствовать требуемым местным ожиданиям по интеграции оборудования. Это не препятствует автоматически использованию китайского сварочного робота, однако означает, что к электрическому проектированию, оценке рисков и записям о вводе в эксплуатацию необходимо относиться серьезно. Совместимость в этом смысле включает не только вопрос «может ли оборудование работать», но и вопрос «может ли оно эксплуатироваться и обслуживаться в соответствии с требуемой на объекте логикой безопасности».

Детали физической установки часто определяют результат

На бумаге два станка могут выглядеть простыми для соединения. В цехе несколько обычных деталей определяют, будет ли линия работать хорошо: прокладка кабелей возле движущихся осей, качество экранирования в сварочной среде, стабильность подачи воздуха, заземление, удаление дыма и защита от металлической пыли. Зоны ЧПУ-резки могут образовывать мелкие частицы и тепловой мусор, которые не следует допускать к кабельным пакетам робота, датчикам или шкафам управления.

Плоскостность пола важна для крупных роботизированных сварочных ячеек с перемещением по рельсам или манипуляторами с большим вылетом. Также важна жесткость оснастки. Если вырезанный компонент смещается во время зажима, поскольку оснастка была спроектирована по номинальным размерам, а не по фактическому допуску резки, робот может компенсировать ошибки, которые следовало контролировать механически. Во многих цехах улучшенная оснастка повышает совместимость больше, чем любая настройка программного обеспечения.

Транспортировка и монтаж также могут влиять на производительность. Роботы, источники сварочного питания, шкафы управления и позиционеры требуют надлежащей упаковки, точек подъема и защиты от влаги во время перевозки. После прибытия перед производственными испытаниями следует выполнить калибровку осей, проверку TCP, проверки подачи проволоки и подтверждение полевых I/O. Если линия вводится в эксплуатацию поэтапно, временная обходная проводка иногда создает последующие неисправности, поскольку окончательная логика сигналов больше не соответствует испытательной конфигурации.

Распространенные предположения, ведущие к плохой интеграции

• Предположение, что общий стандарт напряжения означает полную электрическую совместимость. Доступность питания — лишь небольшая часть интеграции.
• Ожидание, что обученная сварочная траектория компенсирует большие отклонения вырезанных деталей. Роботы точно повторяют движения; они не исправляют неконтролируемые отклонения на предыдущих этапах, если для этого не предусмотрены системы датчиков и технологические запасы.
• Убеждение, что только проектирование с учетом CE гарантирует работу по принципу plug-and-play с любой европейской линией ЧПУ для резки. Документация и проектный замысел важны, но фактическое согласование интерфейсов все равно должно быть выполнено инженерно.
• Рассмотрение всей обработки стальных конструкций как единого процесса. Тонкий лист, тяжелый лист, трубчатые детали и сборки двутавровых балок предъявляют совершенно разные требования к качеству резки, обработке и доступу для сварки.

Что обычно делает линии смешанных брендов успешными

Наиболее надежные интеграции обычно основаны на определенной спецификации интерфейса, а не на общих заявлениях о совместимости. Такая спецификация обычно содержит названия сигналов, уровни напряжения, протокол связи, состояния неисправностей, последовательность цикла, реакцию безопасности, привязки осей, допущения по допускам деталей и точную границу между машинами. Когда это ясно, происхождение робота и происхождение системы ЧПУ для резки становятся лишь частью общей картины.

Автономные испытания полезны, когда они возможны. Набор образцов деталей может показать, соответствуют ли качество кромки после резки, состояние зазора и доступ к оснастке требованиям роботизированной сварки до установки полной линии. Испытания взаимодействия без зажигания дуги могут выявить проблемы синхронизации между загрузчиками, зажимами и движением робота. Позже реальные сварочные испытания следует проводить с предполагаемой толщиной материала, подготовкой соединения, защитным газом и расходными материалами, а не с упрощенной заменой.

Планирование технического обслуживания также следует считать частью совместимости. Если контроллер робота, сервоприводы, источник сварки и комплекты датчиков используют различную сервисную логику, стратегия запасных частей и диагностика неисправностей могут стать медленными, если документация не организована с самого начала. Линия со смешанным оборудованием может работать очень хорошо, но только если схемы электропроводки, резервные копии параметров, интервалы смазки, процедуры очистки горелки и процедуры замены изнашиваемых деталей легко соблюдать.

Итак, совместимы ли китайские сварочные роботы с европейскими системами ЧПУ для резки? Во многих реальных производственных конфигурациях — да, при условии, что цель интеграции определена с достаточной точностью. Если требование состоит в простой координации между станциями, совместимость часто достигается без труда. Если требование включает автоматическую передачу данных, адаптивную сварку, синхронизацию нескольких осей и строго валидированное поведение безопасности, ответ зависит от открытости контроллера, технологической дисциплины и качества монтажа значительно больше, чем от места изготовления машины.
