نعم، يمكن أن تكون روبوتات اللحام الصينية متوافقة مع أنظمة القطع CNC الأوروبية، لكن التوافق عادةً مسألة هندسية عملية وليست مجرد إجابة بنعم أو لا. في خطوط الإنتاج المختلطة، لا يمثل ذراع الروبوت سوى جزء واحد من النتيجة. وتتمثل المسألة الحقيقية في ما إذا كانت وحدة تحكم الروبوت ومصدر طاقة اللحام ووحدة تحكم آلة القطع والتجهيزات والمُوضِعات وأجهزة السلامة وبرامج الإنتاج تستطيع تبادل الإشارات الصحيحة في الوقت المناسب دون التسبب في توقيت دورة غير مستقر أو حركة غير آمنة.

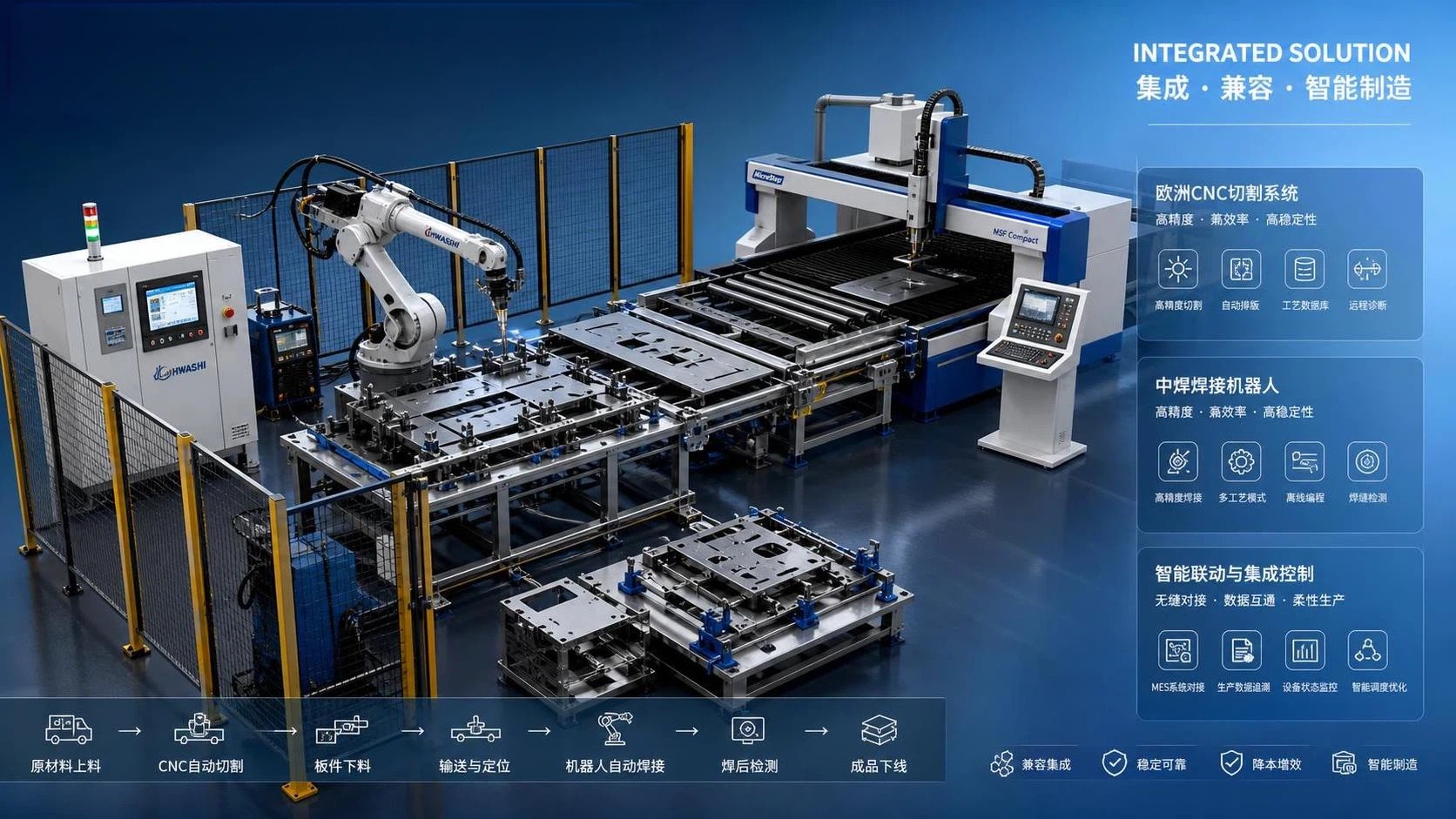

ما مدى توافق روبوتات اللحام المصنوعة في الصين مع أنظمة القطع CNC الأوروبية؟ في العديد من التركيبات، يمكنها العمل معاً إذا تم تحديد نطاق التكامل بوضوح منذ البداية. ويكون التعايش الأساسي عادةً مباشراً: إذ تُعِد آلة قطع CNC بالبلازما أو باللهب أو بالليزر الأجزاء، ويتولى روبوت اللحام المحطة التالية. أما الأتمتة الكاملة، التي يتم فيها تحديد الأجزاء المقطوعة ونقلها وتثبيتها ولحامها وتتبعها مع تدخل يدوي محدود، فتتطلب اهتماماً أكبر بكثير بدعم بروتوكولات الناقل الميداني وتخطيط I/O واتساق الإحداثيات ومنطق السلامة.

المواضع التي يعمل فيها التوافق عادةً بشكل جيد

على المستوى الميكانيكي، يكون التوافق قابلاً للإدارة في كثير من الأحيان. لا يلزم أن يأتي روبوت اللحام من نفس مصدر آلة القطع لكي يلحم حوامل الفولاذ الكربوني، أو هياكل الفولاذ المقاوم للصدأ، أو تجميعات العوارض H، أو المقاطع الصندوقية، أو المنتجات المصنعة من الألواح. وإذا وصل الجزء المقطوع ضمن سماحية الأبعاد المتوقعة، يستطيع الروبوت اتباع مسار تم تعليمه أو مسار مصحح استناداً إلى تتبع الوصلة. وينطبق ذلك بصفة خاصة عند فصل محطة اللحام عن محطة القطع من خلال التخزين المؤقت أو فرز الأجزاء أو التحميل اليدوي.

يمكن أن يكون التكامل الكهربائي مباشراً نسبياً أيضاً عندما تقتصر الوصلة المطلوبة على إشارات قياسية مثل بدء الدورة، وجاهزية الآلة، وإعادة ضبط الأعطال، وإغلاق الباب، وتثبيت التجهيزة، واكتمال اللحام، وحالة سلسلة التوقف الطارئ. وفي هذا النوع من التخطيط، حتى إذا كان نظام القطع CNC وروبوت اللحام يستخدمان بنيات أصلية مختلفة لوحدات التحكم، فقد يستمر الخط في العمل بصورة موثوقة عبر I/O الرقمي أو المرحلات أو وحدات السلامة أو PLC يعمل كطبقة تنسيق.

يصبح التوافق أكثر واقعية عندما تكون العملية متسامحة مع التباين البسيط. فمن الأسهل دمج لحامات الزاوية في الفولاذ الكربوني متوسط السماكة، والوصلات الإنشائية غير التجميلية، والأجزاء المتكررة ذات التجهيز الثابت، مقارنةً بوصلات الفولاذ المقاوم للصدأ الرقيقة أو لحامات الأسطح الظاهرة أو التجميعات الحساسة للحرارة، حيث يظهر كل عدم تطابق بسيط في حافة القطع أو الفجوة أو زاوية الشعلة سريعاً في النتيجة.

المواضع التي تظهر فيها المشكلات أولاً عادةً

غالباً ما لا تكون العقبة الأولى هي ذراع الروبوت، بل الاتصال. فقد تستخدم أنظمة القطع CNC الأوروبية معايير اتصال صناعية محددة لحالة الآلة ونقل الوصفات ومعالجة قوائم انتظار الإنتاج وتغذية التعشيش الراجعة أو مشغلات الأتمتة اللاحقة. وقد يدعم روبوت اللحام الصيني بعض هذه الواجهات، أو يدعمها عبر وحدات اختيارية، أو يعتمد بصورة رئيسية على I/O سلكي ما لم تتم إضافة حزمة تكامل أعلى مستوى. وإذا كانت قائمة الإشارات المطلوبة غير واضحة في مرحلة عرض السعر، يصبح التكامل اللاحق أبطأ وأكثر تكلفة.

هناك مشكلة شائعة أخرى تتعلق بمنطق الإحداثيات. فقد تتم إحالة الجزء المقطوع من أصل طاولة القطع، بينما يستخدم روبوت اللحام إطاراً مختلفاً يستند إلى رقصة أو مُوضِع دوار أو نقطة الصفر لمحور خارجي. وإذا افترض الخط أن بيانات CAD/CAM يمكن نقلها مباشرةً من القطع إلى اللحام دون إعادة تحديد اتجاه الجزء، تبدأ المشكلات سريعاً. إذ يمكن للأجزاء المعكوسة واتجاه الشطف وتعويض عرض الشق وترقيم الحواف جميعاً أن تؤدي إلى إسناد مسارات اللحام إلى الجانب الخطأ من الجزء.

كما يتم التقليل من تقدير التشوه الحراري. فقد ينتج نظام قطع CNC أوروبي دقة ممتازة لملامح الألواح، ولكن إذا ترك تسلسل الثقب أو معدل التغذية أو إدخال الحرارة إجهاداً متبقياً في الجزء، فقد يتلقى الروبوت مكوناً لم يعد يطابق مسار اللحام المعلّم بعد تحريره من سرير القطع. وهذا مهم بصفة خاصة للمقاطع الطويلة الرفيعة والأجزاء غير المتماثلة ومكونات الفولاذ المقاوم للصدأ التي قد يكون الالتواء بعد القطع فيها أكثر وضوحاً.

دعم البروتوكولات أهم من بلد المنشأ

عندما يسأل الناس عما إذا كانت روبوتات اللحام الصينية متوافقة مع أنظمة القطع CNC الأوروبية، فإنهم يركزون أحياناً أكثر من اللازم على الجغرافيا ولا يركزون بما يكفي على تعريف الواجهة. ويمكن أن تكون وحدة تحكم الروبوت مناسبة تقنياً إذا كانت تدعم الشبكة الصناعية المطلوبة، أو إذا كان PLC وسيط يستطيع ترجمة الإشارات دون إدخال سلوك غير مستقر. وإذا كان النظام يحتاج فقط إلى تشابك الآلات ومصافحة بسيطة بين المحطات، فقد يكون منشأ العلامة التجارية أقل أهمية بكثير من اكتمال الوثائق الكهربائية.

تتطلب الخلايا الأكثر تقدماً عادةً إجابات أوضح على أسئلة مثل الآتي:

• هل سيتلقى الروبوت أوامر بدء وإيقاف فقط، أم يحتاج إلى بيانات عمل منظمة مرتبطة بأرقام الأجزاء وجداول اللحام واختيار التجهيزات؟
• هل تتم معالجة تتبع الوصلة محلياً بواسطة حزمة اللحام، أم يُتوقع من الخط تمرير بيانات الهندسة من القطع السابق أو برنامج البرمجة غير المتصل؟
• هل يحتاج التركيب إلى سرعة آمنة ومناطق آمنة ووصول متشابك وسلوك إعادة تشغيل منسق عبر عدة آلات؟
• هل توجد محاور خارجية، مثل المُوضِعات الرأسية والذيلية أو مناورات اللحام أو الأعمدة المتحركة أو وحدات النقل الجسرية؟

إذا تمت الإجابة عن هذه الأسئلة مبكراً، تنخفض مخاطر التكامل بصورة كبيرة. أما إذا تُركت لمرحلة التشغيل التجريبي، فقد يكون الروبوت وقاطع CNC كلاهما يعملان بمفردهما، لكنهما يظلان صعبين في العمل معاً.

توافق البرمجيات عادةً أضيق مما يتوقعه الناس

غالباً ما توصف المعدات الميكانيكية بأنها «متوافقة» عندما يعمل تبادل الإشارات الأساسي، إلا أن توافق البرمجيات معيار أكثر صرامة. فقد يولد نظام قطع CNC ملفات تعشيش أو مسارات شطف أو سجلات تسلسل القطع أو معرّفات إنتاج. وقد يحتاج روبوت اللحام إلى ملفات مهام وبيانات اتجاه الشعلة ومعلمات التمويج وإزاحات الاستشعار باللمس وتسلسل التمريرات المتعددة. وهذه هياكل بيانات لا يمكن تبادلها تلقائياً.

عملياً، يقع تكامل البرمجيات غالباً ضمن واحد من ثلاثة مستويات. أبسطها التشغيل المستقل: تُعِد آلة القطع الأجزاء، ويعمل الروبوت ببرامج يتم اختيارها يدوياً. والمستوى التالي هو التشغيل المنسق: حيث يتم تبادل معرّفات الأجزاء واستدعاءات التجهيزات وحالة الدفعات عبر PLC أو طبقة تحكم بالإنتاج. أما المستوى الأكثر صعوبة فهو الأتمتة المرتبطة بالعملية، حيث تؤثر هندسة القطع في إنشاء لحام الروبوت مع تعليم يدوي محدود. وقد يكون هذا المستوى الأخير ممكناً، لكنه يعتمد بدرجة كبيرة على انفتاح وحدة التحكم المحددة وتنسيقات الملفات وأدوات المعالجة اللاحقة المتاحة.

من المفاهيم الخاطئة المتكررة أن ملفات CAD وحدها تحل المشكلة. وهي لا تحلها. إذ يعتمد تخطيط اللحام على نوع الوصلة وإعداد الأخدود وحالة الملاءمة وتغير الفجوة ووضعية اللحام وإمكانية الوصول. فالجزء الذي يسهل قطعه آلياً ليس بالضرورة سهلاً للحام الروبوتي تلقائياً.

تؤثر جودة القطع مباشرةً في توافق اللحام

التوافق بين روبوت اللحام ونظام القطع CNC هو أيضاً مسألة عملية. فلا يستطيع الروبوت العمل باستمرار إلا إذا كانت حالة الحافة الناتجة من القطع مناسبة لطريقة اللحام. فقد يحمل الفولاذ الكربوني المقطوع بالبلازما أكسيداً على الحافة، وإذا لم يُزل هذا الأكسيد عند الحاجة فقد يتأثر استقرار القوس أو جودة الانصهار. وقد تحتوي الألواح السميكة المقطوعة باللهب على مناطق متصلبة أو عدم انتظام في الحواف وفقاً للإعداد. وتكون الحواف المقطوعة بالليزر أنظف غالباً، لكن المواد العاكسة وتكون النتوءات والصبغة الحرارية يمكن أن تؤثر أيضاً في الخطوة التالية.

بالنسبة للحام الروبوتي MIG أو MAG للفولاذ الإنشائي، يستفيد الخط غالباً من إعداد حواف ثابت وفجوة جذر مضبوطة واستراتيجية تثبيت نقطي متوقعة. أما لحام TIG للفولاذ المقاوم للصدأ، فقد يكون نطاق السماحية أضيق، وتصبح جودة التجهيز أكثر أهمية بكثير. ويجلب الألمنيوم تعقيداته الخاصة، خاصة إذا لم يتم إدراج إزالة الأكسيد وسلوك تغذية السلك والموصلية الحرارية في تصميم العملية منذ البداية.

يستحق القطع بالشطف اهتماماً خاصاً. فإذا كان نظام القطع CNC الأوروبي ينتج شطفات لإعداد لحام الألواح السميكة، فيجب برمجة روبوت اللحام وفق هندسة الأخدود الفعلية، وليس الرسومات الاسمية وحدها. إذ تؤثر زاوية الأخدود والحافة المتروكة وحالة وجه الجذر وإزالة الخبث جميعها في وصول الشعلة وعدد التمريرات المطلوبة. وغالباً ما يُلام عدم توافق الروبوت هنا بينما تكون المشكلة الفعلية هي عدم اكتمال نقل بيانات إعداد اللحام.

لا يمكن التعامل مع تكامل السلامة كفكرة لاحقة

حتى عندما يبدو التحكم بالحركة وجودة اللحام مقبولين، يبقى التوافق غير مكتمل إذا كانت بنية السلامة ضعيفة. فقد يشتمل الخط المختلط على سياج وستائر ضوئية وأبواب متشابكة وتوقفات طارئة وأجهزة تمكين ومُوضِعات مؤازرة ومحملات وناقلات. ويجب تنسيق سلوك إيقاف خلية الروبوت مع المعدات المحيطة بحيث لا يؤدي عطل في محطة واحدة إلى تسلسل إعادة تشغيل خطير في مكان آخر.

إذا كان التركيب مخصصاً لبيئة إنتاج أوروبية، فإن دوائر السلامة والوثائق والتحقق تحتاج عموماً إلى التوافق مع المتطلبات المحلية اللازمة لتكامل الآلات. وهذا لا يمنع تلقائياً استخدام روبوت لحام صيني، لكنه يعني أنه يجب التعامل بجدية مع التصميم الكهربائي وتقييم المخاطر وسجلات التشغيل التجريبي. ويشمل التوافق بهذا المعنى ليس فقط «هل يمكنه العمل؟» بل أيضاً «هل يمكن تشغيله وصيانته ضمن منطق السلامة المطلوب في الموقع؟».

غالباً ما تحدد تفاصيل التركيب الفعلي النتيجة

على الورق، قد تبدو وصل آلتين سهلة. أما في أرضية الورشة، فتحدد عدة تفاصيل عادية ما إذا كان الخط يعمل جيداً: توجيه الكابلات قرب المحاور المتحركة، وجودة التدريع في بيئات اللحام، واستقرار إمداد الهواء، والتأريض، واستخراج الأبخرة، والحماية من الغبار المعدني. ويمكن لمناطق القطع CNC أن تولد جسيمات دقيقة ومخلفات حرارية لا ينبغي السماح لها بتلويث حزم كابلات الروبوت أو المستشعرات أو خزائن وحدة التحكم.

تؤثر استواء الأرضية في خلايا اللحام الروبوتية الكبيرة التي تستخدم حركة المسار أو الأذرع طويلة المدى. وكذلك صلابة التجهيزات. فإذا تحرك مكون مقطوع أثناء التثبيت لأن التجهيزة صممت بناءً على الأبعاد الاسمية بدلاً من سماحية القطع الفعلية، فقد يلاحق الروبوت أخطاء كان ينبغي التحكم فيها ميكانيكياً. وفي كثير من الورش، يحسن التجهيز الأفضل التوافق أكثر من أي تعديل برمجي.

يمكن أن يؤثر النقل والتركيب أيضاً في الأداء. إذ تحتاج الروبوتات ومصادر طاقة اللحام وخزائن التحكم والمُوضِعات إلى تغليف مناسب ونقاط رفع وحماية من الرطوبة أثناء الشحن. وبعد الوصول، ينبغي إجراء معايرة المحاور والتحقق من TCP وفحوص تغذية السلك وتأكيد I/O الميداني قبل تجارب الإنتاج. وإذا تم تشغيل الخط التجريبي على مراحل، فإن الأسلاك الالتفافية المؤقتة قد تخلق أحياناً أعطالاً لاحقة لأن منطق الإشارة النهائي لم يعد يطابق إعداد الاختبار.

الافتراضات الشائعة التي تؤدي إلى تكامل ضعيف

• افتراض أن معيار جهد مشترك يعني توافقاً كهربائياً كاملاً. فتوافر الطاقة ليس سوى جزء صغير من التكامل.
• توقع أن يستوعب مسار لحام تم تعليمه تبايناً كبيراً في الأجزاء المقطوعة. فالروبوتات تكرر بدقة؛ ولا تصحح تباين المنبع غير المتحكم به ما لم تُصمم أنظمة الاستشعار وهوامش العملية لذلك.
• الاعتقاد بأن التصميم الموجه نحو CE وحده يضمن تشغيل التوصيل والتشغيل مع أي خط قطع CNC أوروبي. فالوثائق وقصد التصميم مهمان، لكن مطابقة الواجهة الفعلية لا تزال تحتاج إلى هندسة.
• التعامل مع جميع أعمال تصنيع الفولاذ على أنها عملية واحدة. فالصفائح الرقيقة والألواح الثقيلة والأجزاء الأنبوبية وتجميعات العوارض H تفرض متطلبات مختلفة جداً على جودة القطع والمناولة والوصول إلى اللحام.

ما الذي يجعل الخطوط متعددة العلامات التجارية ناجحة عادةً

تعتمد عمليات التكامل الأكثر موثوقية عادةً على ورقة واجهة محددة بدلاً من الادعاءات العامة بالتوافق. وتعرض هذه الورقة عادةً أسماء الإشارات ومستويات الجهد وبروتوكول الاتصال وحالات الأعطال وتسلسل الدورة واستجابة السلامة ومراجع المحاور وافتراضات سماحية الأجزاء والحد الفاصل الدقيق بين الآلات. وبمجرد وضوح ذلك، يصبح منشأ الروبوت ومنشأ نظام القطع CNC مجرد جزء من الصورة.

تكون التجارب غير المتصلة مفيدة عندما تكون ممكنة. إذ يمكن لمجموعة من عينات الأجزاء أن تكشف ما إذا كانت جودة حافة القطع وحالة الفجوة والوصول إلى التجهيزة مناسبة للحام الروبوتي قبل تركيب الخط الكامل. ويمكن لاختبار التشغيل الجاف للمصافحات دون إشعال القوس أن يكشف مشكلات التوقيت بين المحملات والمشابك وحركة الروبوت. وبعد ذلك، ينبغي إجراء تجارب اللحام الفعلية باستخدام سماكة المادة المقصودة وإعداد الوصلة وغاز الحماية والمواد الاستهلاكية، بدلاً من بديل مبسط.

ينبغي أيضاً اعتبار تخطيط الصيانة جزءاً من التوافق. فإذا استخدمت وحدة تحكم الروبوت والمحركات المؤازرة ومصدر اللحام وحزم المستشعرات منطق خدمة مختلفاً، فقد تصبح استراتيجية قطع الغيار وتشخيص الأعطال بطيئين ما لم تُنظم الوثائق منذ البداية. ويمكن لخط مزود بمعدات مختلطة أن يعمل جيداً جداً، ولكن فقط إذا كانت مخططات الأسلاك والنسخ الاحتياطية للمعلمات وفترات التشحيم وإجراءات تنظيف الشعلة وإجراءات استبدال الأجزاء القابلة للتآكل سهلة الاتباع.

إذن، هل روبوتات اللحام الصينية متوافقة مع أنظمة القطع CNC الأوروبية؟ في كثير من إعدادات التصنيع الواقعية، نعم، شريطة تحديد هدف التكامل بدقة كافية. وإذا كان المطلوب هو تنسيق بسيط من محطة إلى محطة، فغالباً ما يكون التوافق مباشراً. أما إذا كان المطلوب يشمل نقل البيانات التلقائي واللحام التكيفي ومزامنة المحاور المتعددة وسلوك السلامة الذي تم التحقق منه بإحكام، فإن الإجابة تعتمد على انفتاح وحدة التحكم وانضباط العملية وجودة التركيب أكثر بكثير من اعتمادها على مكان تصنيع الآلة.
