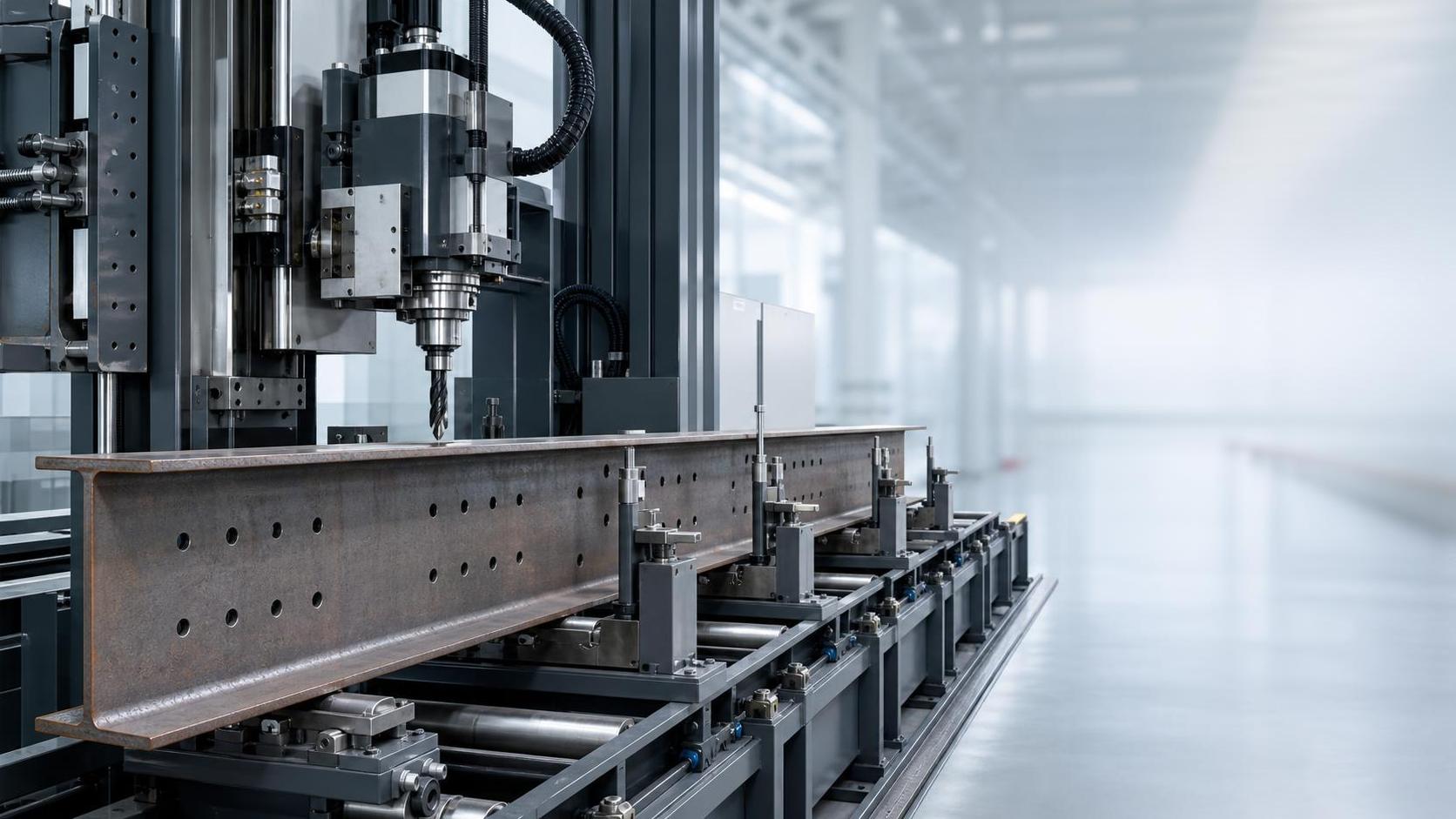

Errores comunes de alineación en la operación de máquinas perforadoras de vigas H

Incluso una máquina perforadora de vigas H de alto rendimiento puede ofrecer resultados deficientes si la alineación no se maneja correctamente. Para los operadores, pequeños errores de posicionamiento suelen provocar desviación de los orificios, desperdicio de material, desgaste de herramientas y costosos tiempos de inactividad. Comprender los errores de alineación más comunes es el primer paso hacia una operación más segura, mayor precisión y una fabricación de acero más eficiente.

En condiciones reales de taller, los problemas de alineación rara vez se deben a un único error grave. Con mayor frecuencia, se acumulan a partir de varios problemas pequeños: la viga no está apoyada de forma plana, la referencia se selecciona de manera inconsistente, la presión de sujeción es desigual o el programa asume un punto de referencia que el operador no verificó físicamente. En una línea de vigas H, este tipo de desajuste puede afectar silenciosamente a cada orificio del lote.

Por qué los errores de alineación importan más de lo que muchos operadores esperan

La perforación de vigas H no admite errores, ya que la pieza de trabajo es grande, pesada y con frecuencia no es perfectamente uniforme. La altura del alma, la planitud de las alas, la tolerancia de laminación, la cascarilla y las marcas de manipulación influyen en cómo se asienta el material en la máquina. Si la viga se desplaza aunque sea ligeramente respecto a su referencia prevista, el husillo puede seguir funcionando con suavidad y el CNC puede completar el ciclo, pero los orificios pueden terminar en una ubicación incorrecta en relación con el plano de montaje.

Esto se vuelve más grave cuando la viga perforada pasa a las etapas posteriores de montaje, soldadura o atornillado. Un error en la ubicación de un orificio no es solo un problema de perforación; puede convertirse en retrabajo a lo largo de toda la ruta de fabricación. Los talleres que procesan acero estructural en grandes volúmenes suelen aprender que la precisión de la máquina por sí sola no es suficiente. El posicionamiento repetible es igual de importante.

Los errores de alineación que aparecen con mayor frecuencia

1. Tomar la referencia desde el borde o la superficie equivocados

Un problema común es utilizar un borde conveniente en lugar de la referencia prevista. Los operadores pueden tomar como referencia el borde de un ala en una viga y la línea central del alma en otra, especialmente cuando la producción está ocupada o los archivos de trabajo se transfieren entre turnos. Esto genera inconsistencia incluso si cada pieza parece aceptable por sí sola.

La solución es sencilla en principio, pero requiere disciplina: la hoja de ruta de trabajo, el archivo NC y la configuración de la máquina deben ajustarse a la misma lógica de referencia. Si el plano se basa en el centro del alma y la cara de extremo, la configuración no debe desviarse hacia el borde del ala y la estimación visual.

2. No escuadrar la viga antes de sujetarla

Algunos operadores confían en la fuerza de sujeción para corregir la posición. Esto normalmente no funciona bien con elementos estructurales largos. Si la viga entra en la máquina ligeramente desalineada, la sujeción puede bloquear el error en lugar de eliminarlo. El resultado es un desplazamiento progresivo a lo largo de la trayectoria de perforación, especialmente perceptible en patrones de orificios más largos.

Antes de sujetar, conviene comprobar si la viga está completamente apoyada contra las superficies de posicionamiento y si el tope final está realmente en contacto según lo previsto. En elementos largos, los rodillos de apoyo y las mesas de entrada/salida también son importantes. Una viga que se comba o se retuerce fuera de la zona de perforación puede seguir alterando la alineación dentro de ella.

3. Ignorar la deformación de las alas y el alma

No todas las vigas H llegan perfectamente rectas o libres de tensiones. El transporte, el almacenamiento, el corte y los procesos térmicos previos pueden dejar deformaciones que afectan el posicionamiento. Si el operador supone que la viga es geométricamente ideal, el sistema de posicionamiento puede contactar solo una parte de la superficie. Esto crea una falsa sensación de alineación.

Un hábito práctico es inspeccionar la primera pieza para detectar balanceo, holguras en el posicionador y torsión visible. Si el estado del material es dudoso, la configuración debe ajustarse antes de iniciar el lote completo. Esta es también una de las razones por las que los proveedores experimentados prestan atención a toda la cadena de fabricación, no solo a una máquina. Empresas como Wuxi Samgins International Trade Co., Ltd., establecida en 2012 en Wuxi y activa en equipos para líneas de producción de vigas H, así como en maquinaria de corte, fresado, soldadura y chapa metálica, suelen considerar la alineación como parte de un proceso integrado y no como una operación aislada.

4. Presión de sujeción desigual o insuficiente

Si las abrazaderas no aplican presión de manera uniforme, la viga puede desplazarse durante la perforación, especialmente cuando la herramienta entra en una sección más gruesa o cuando se perforan varios orificios en secuencia. Esto no siempre deja marcas de sujeción evidentes ni movimientos dramáticos. A veces, la única señal es que los primeros orificios son aceptables y los posteriores empiezan a desviarse.

Los operadores no deben tratar el sistema de sujeción como una función secundaria. Compruebe los puntos de contacto, la respuesta de los actuadores y si alguna contaminación impide el asentamiento completo. En muchos entornos de fabricación, una sujeción estable es tan importante en los útiles de soldadura como en las configuraciones de perforación. Por ello, los equipos de procesos adyacentes suelen utilizar diseños de retención más deliberados, como el enfoque de prensado neumático tipo llave controlado por PLC presente en los sistemas deMáquina de soldadura de costura longitudinal para piezas cilíndricas, donde una distribución uniforme de la fuerza ayuda a prevenir la deformación y el movimiento durante el procesamiento. El principio es aplicable: el posicionamiento solo es fiable cuando la pieza de trabajo permanece donde fue colocada.

5. Omitir la verificación de la primera pieza después de un cambio de herramienta o de programa

Un cambio de herramienta, un nuevo archivo NC o un cambio de tamaño de viga son motivos suficientes para verificar nuevamente la alineación. Sin embargo, en producción es frecuente que los errores se filtren en este punto. El operador puede confiar en que solo cambió el diámetro de la broca, mientras que también se modificaron la compensación efectiva de longitud de herramienta, la posición del husillo o la lógica de palpado.

Las comprobaciones de la primera pieza deben confirmar más que el diámetro del orificio. También deben verificar la ubicación del orificio con respecto al extremo de la viga, la cara del ala y la línea del alma. Si la pieza pasa a un montaje atornillado, incluso un pequeño error de posición puede resultar muy costoso más adelante.

6. Confiar en la automatización sin comprobar los fundamentos mecánicos

Los equipos CNC modernos reducen los errores manuales, pero no eliminan la desalineación mecánica. Los posicionadores desgastados, los apoyos sucios, la holgura mecánica, los sensores flojos o los rodillos dañados pueden distorsionar la posición real de la viga. Cuando los operadores suponen que la máquina “se corregirá sola”, pueden pasar por alto causas físicas que ningún software puede compensar.

Esto es especialmente importante en talleres que trabajan con tamaños mixtos de vigas. Una máquina puede funcionar bien con una sección y mostrar problemas de repetibilidad con otra porque cambia la geometría de contacto. Los equipos de mantenimiento y los operadores necesitan una rutina compartida para comprobar las superficies de referencia, el recorrido de las abrazaderas y el estado de los apoyos.

Cómo es una buena práctica de alineación en el taller

Un control sólido de la alineación normalmente se basa en hábitos repetibles más que en una teoría complicada. En términos prácticos, esto significa:

• utilizar un sistema de referencias claramente definido desde el plano hasta la configuración de la máquina,
• limpiar las superficies de contacto antes de cargar cada viga,
• comprobar que la viga esté completamente apoyada antes de que se cierren las abrazaderas,
• verificar la ubicación de la primera pieza después de cualquier cambio de tamaño, herramienta o programa,
• vigilar una desviación progresiva que sugiera movimiento durante el ciclo,
• registrar los errores recurrentes por tipo de viga, no solo por máquina.

Este último punto es fácil de pasar por alto. Si los problemas de alineación ocurren solo con determinados tamaños de material o únicamente después del corte previo, la causa raíz puede no estar solo en la máquina perforadora. Examinar toda la ruta de producción a menudo ofrece una respuesta más rápida que ajustar repetidamente las compensaciones.

Una forma rápida de solucionar la desalineación antes de perder un lote

Cuando las posiciones de los orificios comienzan a desviarse, los operadores normalmente se benefician de comprobar en este orden:

1. Confirme que la referencia del programa y la referencia del plano sean las mismas.
2. Inspeccione si la viga está en contacto con todos los puntos de posicionamiento previstos.
3. Compruebe la presión y la secuencia de sujeción.
4. Mida el primer y el último orificio del patrón para determinar si el error es fijo o acumulativo.
5. Busque causas mecánicas, como apoyos sucios, topes desgastados o inconsistencias de los sensores.

Si el error es fijo en una dirección, el problema suele estar relacionado con la referencia o el punto cero. Si aumenta a lo largo de la longitud, es más probable que se trate de problemas de inclinación, movimiento o apoyo. Esta distinción ahorra tiempo.

Por qué un conocimiento más amplio de la fabricación ayuda a mejorar la precisión de perforación

Los operadores a veces consideran la perforación como algo separado del corte, el montaje y la soldadura, pero los mejores resultados suelen lograrse comprendiendo cómo interactúan estos procesos. Una viga cortada ligeramente fuera de escuadra, manipulada de forma brusca o preprocesada con tensión residual puede dificultar la alineación sin importar la capacidad de la unidad de perforación. Esta perspectiva más amplia suele encontrarse en proveedores que cubren múltiples etapas de fabricación en lugar de una sola categoría de máquinas.

Wuxi Samgins trabaja con una amplia gama de equipos de procesamiento de metales, desde máquinas de corte CNC y fresadoras hasta robots de soldadura, sistemas láser, tornos, máquinas de desbarbado y equipos para líneas de producción de vigas H. Para los usuarios, esto es importante porque las recomendaciones de maquinaria y los consejos de configuración pueden basarse en el comportamiento del material a lo largo de la línea. La empresa también indica que la producción y el diseño se organizan de acuerdo con la certificación del sistema de calidad ISO9001 y las normas CE de la UE, lo cual es relevante cuando los compradores necesitan documentación y consistencia, aunque los requisitos exactos del proyecto deben seguir verificándose según el mercado objetivo y la aplicación.

El mismo enfoque de considerar varios procesos aparece en los equipos de soldadura de costura utilizados en la fabricación petroquímica, de tuberías, automóviles o calentadores solares de agua. Por ejemplo, las máquinas de la gama ZF-1000 a ZF-3000 pueden combinar control PLC, accionamiento mediante motor de CC, regulación continua de velocidad, separación de sujeción ajustable y compatibilidad con diferentes métodos de soldadura. Aunque se trata de un proceso diferente, la lección es conocida: cuando la sujeción de la pieza, el desplazamiento y el control de referencias se diseñan cuidadosamente, la deformación y el error de posición son más fáciles de gestionar.

El objetivo real es la repetibilidad, no solo una pieza correcta

Cualquier operador puede producir ocasionalmente una pieza correcta realizando ajustes manuales cuidadosos. La tarea más difícil es lograr la misma precisión en un lote completo, entre distintos turnos y con tamaños mixtos de vigas. Ahí es donde la disciplina de alineación resulta valiosa. Una máquina perforadora de vigas H bien gestionada no debe depender solo de la intuición del operador. Debe basarse en referencias claras, apoyos estables, una sujeción fiable y hábitos de verificación que detecten los problemas a tiempo.

Si los problemas de alineación continúan a pesar de las comprobaciones rutinarias, el siguiente paso suele ser revisar conjuntamente el estado de la máquina, el método de manipulación de las vigas y la calidad del material aguas arriba, en lugar de perseguir las compensaciones una por una. En la fabricación de acero estructural, la precisión de los orificios rara vez es un problema de una sola variable. Resolverlo normalmente implica considerar toda la configuración como un único sistema.
