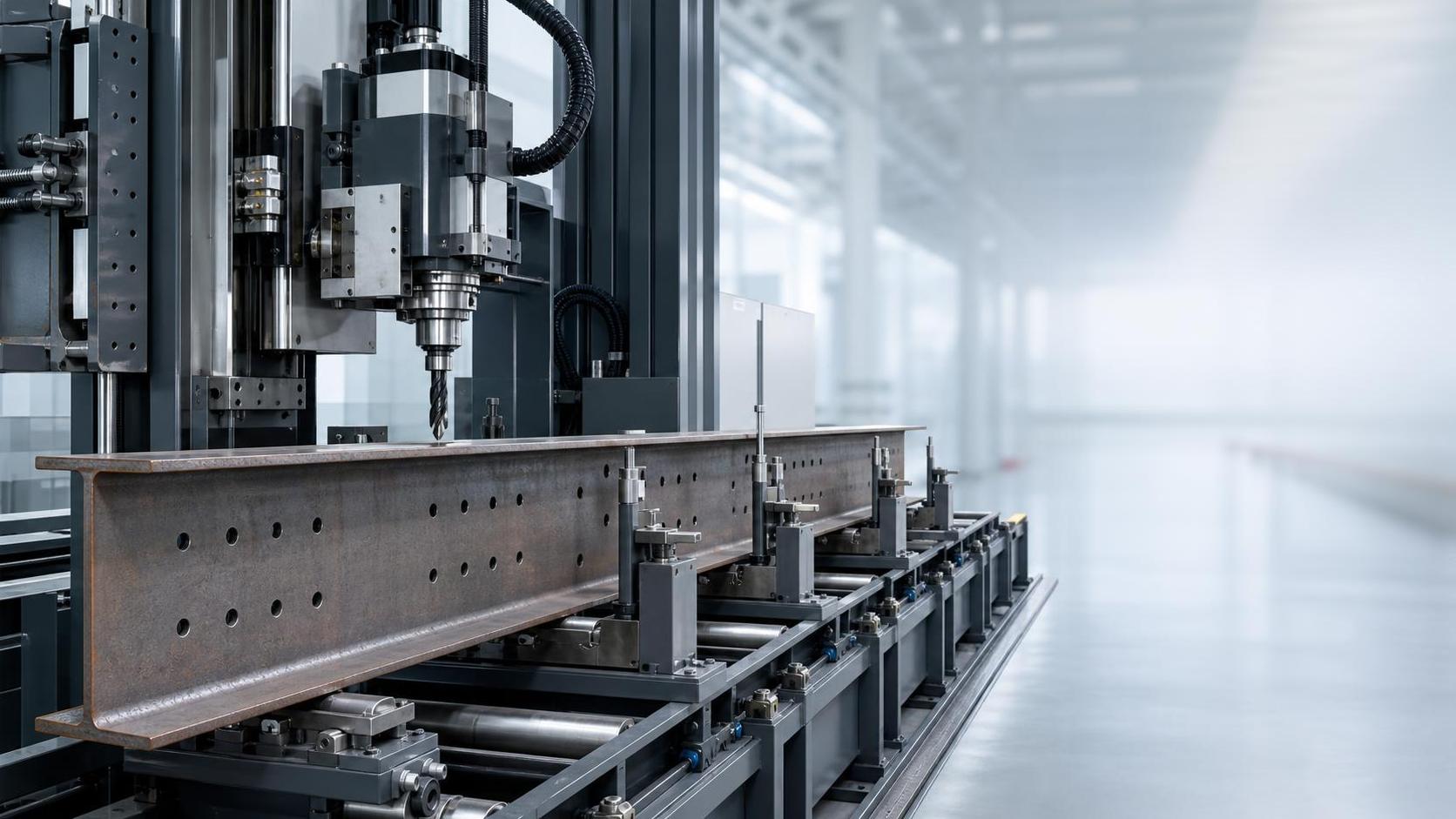

أخطاء المحاذاة الشائعة في تشغيل ماكينة حفر العوارض H

حتى ماكينة حفر العوارض H عالية الأداء قد تقدم نتائج ضعيفة إذا لم تتم معالجة المحاذاة بشكل صحيح. بالنسبة للمشغلين، غالبًا ما تؤدي أخطاء التموضع الصغيرة إلى انحراف الثقوب وهدر المواد وتآكل الأدوات وفترات توقف مكلفة. إن فهم أخطاء المحاذاة الأكثر شيوعًا هو الخطوة الأولى نحو تشغيل أكثر أمانًا ودقة أفضل وتصنيع فولاذ أكثر كفاءة.

في ظروف الورش الفعلية، نادرًا ما تنتج مشكلات المحاذاة عن خطأ واحد جسيم. بل إنها تتراكم في كثير من الأحيان نتيجة عدة مشكلات صغيرة: عدم استقرار العارضة بشكل مستوٍ، أو اختيار المرجع بصورة غير متسقة، أو عدم تساوي ضغط المشابك، أو افتراض البرنامج لنقطة مرجعية لم يتحقق منها المشغل فعليًا. في خط إنتاج العوارض H، يمكن لهذا النوع من عدم التطابق أن يؤثر بهدوء في كل ثقب ضمن الدفعة.

لماذا تكون أخطاء المحاذاة أكثر أهمية مما يتوقعه كثير من المشغلين

حفر العوارض H لا يتسامح مع الأخطاء لأن قطعة العمل كبيرة وثقيلة وغالبًا غير متجانسة تمامًا. يؤثر ارتفاع الجِسر، واستواء الجناح، وتفاوتات الدرفلة، والقشور، وآثار المناولة جميعها في كيفية استقرار المادة على الماكينة. إذا تحركت العارضة ولو قليلًا عن مرجعها المقصود، فقد يستمر المغزل في العمل بسلاسة وقد تواصل ماكينة CNC إتمام الدورة، إلا أن الثقوب قد تنتهي في مواضع غير صحيحة بالنسبة إلى رسم التجميع.

يصبح الأمر أكثر خطورة عندما تنتقل العارضة المثقوبة إلى عمليات التركيب أو اللحام أو الربط بالمسامير اللاحقة. خطأ موضع الثقب ليس مجرد مشكلة حفر؛ بل يمكن أن يتحول إلى إعادة عمل عبر مسار التصنيع بأكمله. عادةً ما تدرك الورش التي تعالج الفولاذ الإنشائي بكميات كبيرة أن دقة الماكينة وحدها لا تكفي. فالتموضع القابل للتكرار لا يقل أهمية عنها.

أخطاء المحاذاة التي تظهر غالبًا

1. الاعتماد على الحافة أو السطح الخطأ كمرجع

من المشكلات الشائعة استخدام حافة ملائمة بدلًا من المرجع المقصود. قد يعتمد المشغلون على حافة الجناح في عارضة واحدة وعلى خط مركز الجِسر في عارضة أخرى، خاصة عندما يكون الإنتاج مشغولًا أو عند نقل ملفات العمل بين الورديات. ويؤدي ذلك إلى عدم اتساق حتى لو بدا كل جزء مقبولًا بمفرده.

الحل بسيط من حيث المبدأ لكنه يتطلب انضباطًا: يجب أن تتوافق بطاقة سير العمل وملف NC وإعداد الماكينة جميعها مع منطق مرجعي واحد. إذا كان الرسم يعتمد على مركز الجِسر والوجه النهائي، فلا ينبغي أن ينحرف الإعداد نحو حافة الجناح والتقدير البصري.

2. عدم تعامد العارضة قبل التثبيت

يعتمد بعض المشغلين على قوة التثبيت لتصحيح الموضع. وهذا لا ينجح عادةً مع العناصر الإنشائية الطويلة. إذا دخلت العارضة إلى الماكينة بانحراف طفيف، فقد يثبت التثبيت الخطأ في مكانه بدلًا من إزالته. والنتيجة هي انزياح تدريجي على طول مسار الحفر، يظهر بوضوح خصوصًا في أنماط الثقوب الطويلة.

قبل التثبيت، من المفيد التحقق مما إذا كانت العارضة ملاصقة تمامًا لأسطح التمركز، وما إذا كان المصد النهائي يلامسها كما هو مقصود فعلًا. وفي العناصر الطويلة، تكون بكرات الدعم وطاولات التغذية والإخراج مهمة أيضًا. فالعارضة التي تهبط أو تلتوي خارج منطقة الحفر قد تظل قادرة على إزعاج المحاذاة داخلها.

3. تجاهل تشوه الجناح والجِسر

لا تصل كل عارضة H مستقيمة تمامًا أو خالية من الإجهاد. يمكن للنقل والتخزين والقطع والعمليات الحرارية السابقة أن تترك تشوهًا يؤثر في التموضع. وإذا افترض المشغل أن العارضة مثالية هندسيًا، فقد يلامس نظام التمركز جزءًا فقط من السطح. وهذا يخلق إحساسًا زائفًا بالمحاذاة.

من العادات العملية فحص القطعة الأولى للتأكد من عدم التأرجح، ووجود فجوات عند محدد الموضع، والالتواء الظاهر. إذا كانت حالة المادة محل شك، فيجب تعديل الإعداد قبل بدء الدفعة كاملة. وهذا أيضًا أحد أسباب اهتمام الموردين ذوي الخبرة بسلسلة التصنيع بأكملها، وليس بماكينة واحدة فقط. تميل شركات مثل Wuxi Samgins International Trade Co., Ltd.، التي تأسست عام 2012 في Wuxi وتنشط في معدات خطوط إنتاج العوارض H وكذلك معدات القطع والتفريز واللحام وآلات الصفائح المعدنية، إلى النظر إلى المحاذاة كجزء من عملية متكاملة بدلًا من عملية مستقلة.

4. ضغط تثبيت غير متساوٍ أو غير كافٍ

إذا لم تطبق المشابك الضغط بالتساوي، فقد تتحرك العارضة تدريجيًا أثناء الحفر، ولا سيما عند دخول الأداة إلى جزء أكثر سماكة أو عند حفر ثقوب متعددة بالتتابع. لا يترك ذلك دائمًا علامات مشبك واضحة أو حركة ملحوظة. أحيانًا تكون الإشارة الوحيدة هي أن الثقوب القليلة الأولى مقبولة ثم تبدأ الثقوب اللاحقة في الانحراف.

ينبغي ألا يعامل المشغلون نظام التثبيت بوصفه وظيفة ثانوية. تحقق من نقاط التلامس واستجابة المشغلات وما إذا كان أي تلوث يمنع الاستقرار الكامل. في العديد من بيئات التصنيع، لا يقل التثبيت المستقر أهمية في تجهيزات اللحام عنه في إعدادات الحفر. ولهذا تستخدم المعدات في العمليات المجاورة غالبًا تصميمًا أكثر دقة للضغط والتثبيت، مثل أسلوب الضغط الهوائي من نوع المفتاح الذي يتم التحكم فيه بواسطة PLC، والمشاهد في أنظمة ماكينة لحام الوصلات الطولية لقطع العمل الأسطوانية، حيث يساعد التوزيع المتساوي للقوة على منع التشوه والحركة أثناء المعالجة. وينطبق المبدأ نفسه: لا يكون التموضع موثوقًا إلا عندما تبقى قطعة العمل في الموضع الذي تم ضبطها فيه.

5. تجاوز التحقق من القطعة الأولى بعد تغيير الأداة أو البرنامج

يُعد تغيير الأداة أو ملف NC جديد أو تغيير مقاس العارضة سببًا كافيًا للتحقق من المحاذاة مرة أخرى. ومع ذلك، غالبًا ما تتسلل الأخطاء في الإنتاج عند هذه المرحلة. فقد يثق المشغل بأن قطر المثقاب فقط هو الذي تغير، بينما تغير أيضًا تعويض طول الأداة الفعال أو موضع المغزل أو منطق الجس.

يجب أن تؤكد فحوصات القطعة الأولى أكثر من قطر الثقب. وينبغي أن تتحقق أيضًا من موضع الثقب بالنسبة إلى نهاية العارضة ووجه الجناح وخط الجِسر. وإذا انتقل الجزء إلى تجميع مثبت بالمسامير، فقد يصبح حتى الخطأ الموضعي البسيط مكلفًا جدًا لاحقًا.

6. الثقة في الأتمتة دون فحص الأساسيات الميكانيكية

تقلل معدات CNC الحديثة الخطأ اليدوي، لكنها لا تقضي على سوء المحاذاة الميكانيكي. يمكن لمحددات الموضع البالية والدعامات المتسخة والخلوص العكسي والمستشعرات المرتخية والبكرات التالفة أن تشوه الموضع الفعلي للعارضة. وعندما يفترض المشغلون أن الماكينة «ستصحح نفسها»، فقد يغفلون عن أسباب مادية لا يمكن لأي برنامج تعويضها.

تكتسب هذه المسألة أهمية خاصة في الورش التي تعمل بمقاسات مختلطة من العوارض. فقد تعمل الماكينة جيدًا مع مقطع معين وتظهر مشكلات قابلية التكرار مع مقطع آخر بسبب تغير هندسة التلامس. تحتاج فرق الصيانة والمشغلون إلى روتين مشترك لفحص أسطح المرجع وحركة المشابك وحالة الدعامات.

كيف تبدو ممارسات المحاذاة الجيدة في أرضية الورشة

عادةً ما يرتكز التحكم القوي في المحاذاة على عادات قابلة للتكرار بدلًا من نظريات معقدة. ومن الناحية العملية، يعني ذلك:

• استخدام نظام مرجعي واحد ومحدد بوضوح من الرسم إلى إعداد الماكينة،
• تنظيف أسطح التلامس قبل تحميل كل عارضة،
• التحقق من استقرار العارضة تمامًا قبل إغلاق المشابك،
• التحقق من موضع القطعة الأولى بعد أي تغيير في المقاس أو الأداة أو البرنامج،
• مراقبة الانحراف التدريجي الذي يشير إلى حدوث حركة أثناء الدورة،
• تسجيل الأخطاء المتكررة حسب نوع العارضة، وليس حسب الماكينة فقط.

من السهل إغفال هذه النقطة الأخيرة. فإذا حدثت مشكلات المحاذاة فقط مع مقاسات معينة من المواد أو فقط بعد القطع في العمليات السابقة، فقد لا يكون السبب الجذري هو ماكينة الحفر وحدها. إن النظر إلى مسار الإنتاج الكامل غالبًا ما يقدم إجابة أسرع من تعديل التعويضات مرارًا وتكرارًا.

طريقة سريعة لاستكشاف سوء المحاذاة وإصلاحه قبل فقدان دفعة كاملة

عندما تبدأ مواضع الثقوب في الانحراف، يستفيد المشغلون عادةً من الفحص بالترتيب التالي:

1. تأكيد تطابق مرجع البرنامج مع مرجع الرسم.
2. فحص ما إذا كانت العارضة تلامس جميع نقاط التمركز المقصودة.
3. فحص ضغط المشابك وتسلسل التثبيت.
4. قياس الثقوب الأولى والأخيرة في النمط لمعرفة ما إذا كان الخطأ ثابتًا أم تراكميًا.
5. البحث عن أسباب ميكانيكية مثل الدعامات المتسخة أو المصدات البالية أو عدم اتساق المستشعرات.

إذا كان الخطأ ثابتًا في اتجاه واحد، فغالبًا ما تكون المشكلة مرتبطة بالمرجع أو نقطة الصفر. أما إذا ازداد على امتداد الطول، فتصبح مشكلات الانحراف أو الحركة أو الدعم أكثر احتمالًا. ويوفر هذا التمييز الوقت.

لماذا تساعد المعرفة الأوسع بالتصنيع في دقة الحفر

ينظر المشغلون أحيانًا إلى الحفر بوصفه منفصلًا عن القطع والتركيب واللحام، لكن أفضل النتائج تأتي عادةً من فهم كيفية تفاعل هذه العمليات. فالعارضة التي تم قطعها بانحراف طفيف عن التعامد، أو تمت مناولتها بعنف، أو عولجت مسبقًا بإجهاد متبقٍ، قد تجعل المحاذاة صعبة مهما كانت قدرة وحدة الحفر. وغالبًا ما يوجد هذا المنظور الأوسع لدى الموردين الذين يخدمون مراحل تصنيع متعددة بدلًا من فئة واحدة من الماكينات.

تعمل Wuxi Samgins في مجموعة واسعة من معدات معالجة المعادن، من ماكينات القطع CNC وماكينات التفريز إلى روبوتات اللحام وأنظمة الليزر والمخارط وآلات إزالة النتوءات ومعدات خطوط إنتاج العوارض H. وهذا مهم للمستخدمين لأن توصيات الماكينات ونصائح الإعداد يمكن أن تستند إلى سلوك المواد عبر الخط بأكمله. كما تذكر الشركة أن الإنتاج والتصميم منظمان وفقًا لشهادة نظام الجودة ISO9001 ومعايير CE الأوروبية، وهو أمر ذو صلة عندما يحتاج المشترون إلى الوثائق والاتساق، رغم أنه لا يزال يتعين التحقق من متطلبات المشروع الدقيقة وفقًا للسوق المستهدف والتطبيق.

ويظهر التفكير نفسه عبر العمليات في معدات لحام الوصلات المستخدمة في تصنيع البتروكيماويات وخطوط الأنابيب والسيارات أو سخانات المياه الشمسية. فعلى سبيل المثال، قد تجمع الماكينات ضمن نطاق ZF-1000 إلى ZF-3000 بين التحكم PLC ومحرك تيار مستمر وتنظيم سرعة متدرج ومسافات تثبيت قابلة للضبط ودعم لطرق لحام مختلفة. وعلى الرغم من أنها عملية مختلفة، فإن الدرس مألوف: عندما يتم تصميم تثبيت قطعة العمل والحركة والتحكم بالمرجع بعناية، يصبح التحكم في التشوه والخطأ الموضعي أسهل.

الهدف الحقيقي هو قابلية التكرار، وليس مجرد جزء جيد واحد

يمكن لأي مشغل إنتاج جزء صحيح أحيانًا من خلال إجراء تعديلات يدوية دقيقة. أما المهمة الأصعب فهي إنتاج الدقة نفسها عبر دفعة كاملة، وعبر ورديات مختلفة، وعبر مقاسات مختلطة من العوارض. وهنا يظهر أثر الانضباط في المحاذاة. لا ينبغي لماكينة حفر العوارض H التي تُدار جيدًا أن تعتمد على حدس المشغل وحده. بل ينبغي أن تعتمد على مراجع واضحة ودعامات مستقرة وتثبيت موثوق وعادات تحقق تكتشف المشكلات مبكرًا.

إذا استمرت مشكلات المحاذاة رغم الفحوصات الروتينية، فإن الخطوة التالية تكون عادةً مراجعة حالة الماكينة وطريقة مناولة العارضة وجودة المواد في العمليات السابقة معًا، بدلًا من تتبع التعويضات واحدًا تلو الآخر. في تصنيع الفولاذ الإنشائي، نادرًا ما تكون دقة الثقوب مشكلة ذات متغير واحد. وحلها يعني عادةً النظر إلى الإعداد بأكمله كنظام واحد.
