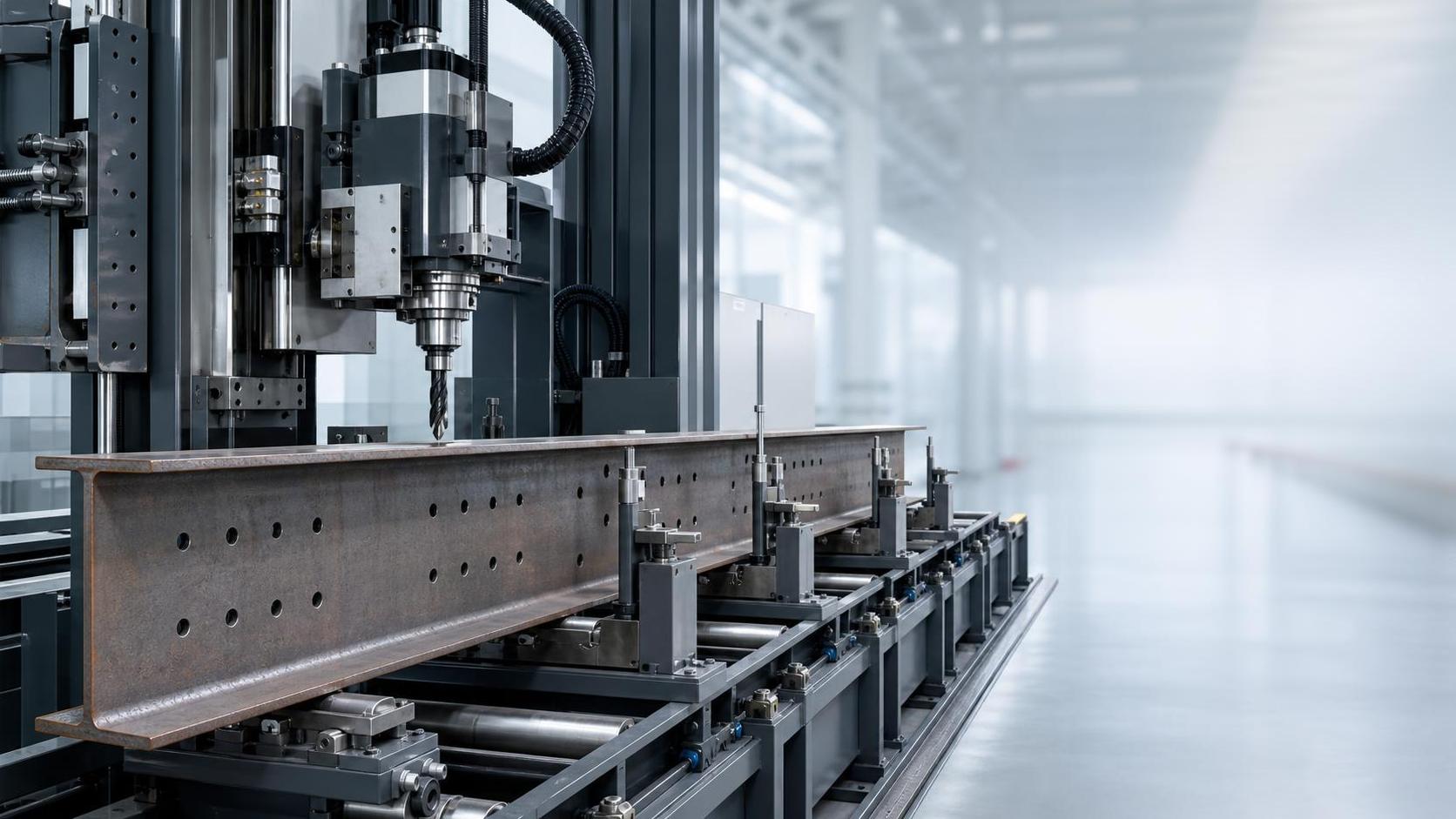

Распространенные ошибки выравнивания при работе со сверлильным станком для H-балок

Даже высокопроизводительный сверлильный станок для H-балок может давать неудовлетворительные результаты при неправильном выравнивании. Для операторов небольшие ошибки позиционирования часто приводят к отклонению отверстий, перерасходу материала, износу инструмента и дорогостоящим простоям. Понимание наиболее распространенных ошибок выравнивания — первый шаг к более безопасной работе, высокой точности и эффективному изготовлению стальных конструкций.

В реальных условиях цеха проблемы с выравниванием редко возникают из-за одной серьезной ошибки. Чаще они складываются из нескольких небольших факторов: балка не установлена ровно, база выбрана непоследовательно, давление зажима неравномерно либо программа предполагает контрольную точку, которую оператор физически не проверил. На линии обработки H-балок такое несоответствие может незаметно повлиять на каждое отверстие в партии.

Почему ошибки выравнивания важнее, чем ожидают многие операторы

Сверление H-балок не допускает неточностей, поскольку заготовка имеет большие размеры, значительный вес и часто не является идеально однородной. Высота стенки, плоскостность полок, допуски проката, окалина и следы транспортировки влияют на положение материала на станке. Если балка хотя бы немного смещается относительно заданной базы, шпиндель может работать плавно, а ЧПУ — завершить цикл, но отверстия могут оказаться в неправильном месте относительно сборочного чертежа.

Ситуация становится серьезнее, когда просверленная балка поступает на последующую подгонку, сварку или болтовое соединение. Ошибка расположения отверстия — это не только проблема сверления; она может привести к переделке на всем маршруте изготовления. Предприятия, обрабатывающие конструкционную сталь в больших объемах, обычно понимают, что одной точности станка недостаточно. Повторяемость позиционирования не менее важна.

Наиболее распространенные ошибки выравнивания

1. Базирование по неправильной кромке или поверхности

Одна из распространенных проблем — использование удобной кромки вместо предусмотренной базы. Операторы могут базироваться по кромке полки для одной балки и по центральной линии стенки для другой, особенно при высокой загрузке производства или передаче рабочих файлов между сменами. Это создает несогласованность, даже если каждая деталь по отдельности выглядит приемлемо.

Решение в принципе простое, но требует дисциплины: маршрутная карта, файл NC и настройка станка должны использовать одну и ту же логику базирования. Если чертеж основан на центре стенки и торцевой поверхности, настройка не должна смещаться в сторону кромки полки и визуальной оценки.

2. Отсутствие выверки балки перед зажимом

Некоторые операторы полагаются на усилие зажима для исправления положения. Обычно это плохо работает с длинными конструкционными элементами. Если балка поступает в станок с небольшим перекосом, зажим может зафиксировать ошибку, а не устранить ее. В результате возникает постепенно нарастающее смещение вдоль траектории сверления, особенно заметное при длинных рядах отверстий.

Перед зажимом следует проверить, полностью ли балка прилегает к базирующим поверхностям и действительно ли торцевой упор контактирует с ней как предусмотрено. Для длинных элементов также важны опорные ролики и столы подачи/вывода. Балка, которая прогибается или скручивается за пределами зоны сверления, может нарушать выравнивание и внутри нее.

3. Игнорирование деформации полок и стенки

Не каждая H-балка поступает идеально прямой или без остаточных напряжений. Транспортировка, хранение, резка и предшествующие термические процессы могут вызвать деформацию, влияющую на позиционирование. Если оператор предполагает, что геометрия балки идеальна, базирующая система может контактировать лишь с частью поверхности. Это создает ложное ощущение правильного выравнивания.

Практически полезно осматривать первую деталь на наличие качания, зазоров у базирующих элементов и видимого скручивания. Если состояние материала вызывает сомнения, настройку следует скорректировать до запуска всей партии. Это также одна из причин, по которым опытные поставщики уделяют внимание всей производственной цепочке, а не одному станку. Такие компании, как Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в Уси и работающая с оборудованием для линий производства H-балок, а также оборудованием для резки, фрезерования, сварки и обработки листового металла, обычно рассматривают выравнивание как часть комплексного процесса, а не как отдельную операцию.

4. Неравномерное или недостаточное давление зажима

Если зажимы прикладывают усилие неравномерно, балка может смещаться во время сверления, особенно когда инструмент входит в более толстое сечение или когда последовательно сверлится несколько отверстий. Это не всегда оставляет явные следы от зажимов или вызывает заметное перемещение. Иногда единственный признак состоит в том, что первые несколько отверстий приемлемы, а последующие начинают смещаться.

Операторам не следует относиться к системе зажима как к второстепенной функции. Проверяйте точки контакта, работу приводов и отсутствие загрязнений, препятствующих полной посадке. Во многих производственных условиях стабильный зажим так же важен в сварочных приспособлениях, как и при сверлении. Поэтому оборудование для смежных процессов часто использует более продуманную конструкцию прижима, например подход с пневматическим прижимом клавишного типа с управлением PLC, применяемый в системах машин для сварки продольных швов цилиндрических заготовок, где равномерное распределение усилия помогает предотвращать деформацию и перемещение во время обработки. Принцип тот же: позиционирование надежно только тогда, когда заготовка остается там, где ее установили.

5. Пропуск проверки первой детали после смены инструмента или программы

Смена инструмента, новый файл NC или изменение размера балки являются достаточной причиной для повторной проверки выравнивания. Однако именно на этом этапе в производстве часто возникают ошибки. Оператор может считать, что изменился только диаметр сверла, тогда как также могли измениться эффективная коррекция длины инструмента, положение шпинделя или логика измерения.

Проверка первой детали должна подтверждать не только диаметр отверстия. Она также должна проверять положение отверстия относительно торца балки, поверхности полки и линии стенки. Если деталь далее используется в болтовой сборке, даже небольшая ошибка позиционирования может позднее стать очень дорогостоящей.

6. Доверие автоматизации без проверки механических основ

Современное оборудование с ЧПУ сокращает количество ручных ошибок, но не устраняет механическое смещение. Изношенные базирующие элементы, загрязненные опоры, люфт, ненадежные датчики или поврежденные ролики могут искажать фактическое положение балки. Когда операторы предполагают, что станок «исправит все сам», они могут не заметить физических причин, которые не способно компенсировать никакое программное обеспечение.

Это особенно важно на предприятиях, обрабатывающих балки разных размеров. Станок может хорошо работать с одним сечением и демонстрировать проблемы повторяемости с другим, поскольку меняется геометрия контакта. Службы технического обслуживания и операторы должны применять единый порядок проверки базовых поверхностей, хода зажимов и состояния опор.

Как выглядит правильная практика выравнивания в цеху

Надежный контроль выравнивания обычно основывается на повторяемых привычках, а не на сложной теории. На практике это означает:

• использование одной четко определенной системы базирования — от чертежа до настройки станка,
• очистку контактных поверхностей перед загрузкой каждой балки,
• проверку полной посадки балки до закрытия зажимов,
• проверку положения первой детали после любого изменения размера, инструмента или программы,
• контроль постепенного смещения, указывающего на перемещение во время цикла,
• регистрацию повторяющихся ошибок по типу балки, а не только по станку.

Последний пункт легко упустить. Если проблемы выравнивания возникают только при определенных размерах материала или только после предшествующей резки, первопричиной может быть не только сверлильный станок. Анализ всего производственного маршрута часто дает более быстрый ответ, чем многократная корректировка смещений.

Быстрый способ устранить несоосность до потери всей партии

Когда положения отверстий начинают смещаться, операторам обычно полезно выполнять проверку в следующем порядке:

1. Убедитесь, что программная база и база на чертеже совпадают.
2. Проверьте, контактирует ли балка со всеми предусмотренными базирующими точками.
3. Проверьте давление и последовательность работы зажимов.
4. Измерьте первое и последнее отверстия в ряду, чтобы определить, является ли ошибка постоянной или накопительной.
5. Ищите механические причины, такие как загрязненные опоры, изношенные упоры или нестабильность датчиков.

Если ошибка постоянна в одном направлении, проблема часто связана с базой или нулевой точкой. Если она увеличивается по длине, более вероятны перекос, перемещение или проблемы с опорами. Это различие экономит время.

Почему широкое понимание производства помогает повысить точность сверления

Операторы иногда рассматривают сверление отдельно от резки, подгонки и сварки, но наилучшие результаты обычно достигаются при понимании взаимодействия этих процессов. Балка, которая была отрезана с небольшим отклонением от прямого угла, грубо обработана при транспортировке или предварительно подвергнута воздействию остаточных напряжений, может создавать проблемы с выравниванием независимо от возможностей сверлильного агрегата. Такой более широкий взгляд часто характерен для поставщиков, обслуживающих несколько этапов производства, а не только одну категорию оборудования.

Wuxi Samgins работает с широким спектром оборудования для обработки металла: от станков для резки с ЧПУ и фрезерных станков до сварочных роботов, лазерных систем, токарных станков, станков для удаления заусенцев и оборудования для линий производства H-балок. Для пользователей это важно, поскольку рекомендации по оборудованию и настройке могут основываться на понимании поведения материала на всей линии. Компания также заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами ЕС CE, что актуально для покупателей, которым необходимы документация и стабильность, хотя точные требования проекта все равно должны проверяться с учетом целевого рынка и области применения.

Такой же межпроцессный подход применяется в оборудовании для сварки швов, используемом в нефтехимической промышленности, производстве трубопроводов, автомобилей или солнечных водонагревателей. Например, машины диапазона ZF-1000–ZF-3000 могут сочетать управление PLC, привод на двигателе постоянного тока, бесступенчатое регулирование скорости, регулируемое расстояние между зажимами и поддержку различных методов сварки. Хотя это другой процесс, вывод знаком: когда фиксация заготовки, перемещение и управление базированием тщательно продуманы, деформацию и погрешности позиционирования легче контролировать.

Настоящая цель — повторяемость, а не одна удачная деталь

Любой оператор может иногда изготовить правильную деталь, выполняя тщательную ручную настройку. Более сложная задача — обеспечивать одинаковую точность для всей партии, разных смен и балок смешанных размеров. Именно здесь окупается дисциплина выравнивания. Хорошо организованная работа сверлильного станка для H-балок не должна зависеть только от интуиции оператора. Она должна опираться на четкие базы, устойчивые опоры, надежный зажим и привычки проверки, позволяющие выявлять проблемы на ранней стадии.

Если проблемы выравнивания сохраняются несмотря на регулярные проверки, следующим шагом обычно является совместный анализ состояния станка, способа обращения с балками и качества материала на предыдущих этапах, а не последовательный поиск смещений по одному. При изготовлении строительных стальных конструкций точность отверстий редко зависит от одного фактора. Ее обеспечение обычно требует рассматривать всю установку как единую систему.
