Por qué los problemas de integración de robots de soldadura aparecen en líneas de producción reales

Un robot de soldadura puede aumentar rápidamente la producción, pero los problemas de integración rara vez se originan únicamente en el robot.

Suelen aparecer cuando el control de movimiento, los utillajes, la fuente de potencia de soldadura, la detección y la lógica de la línea deben trabajar conjuntamente bajo presión de producción.

En las líneas de mecanizado y fabricación, esta diferencia es importante.

Una prueba en banco puede parecer estable, mientras que el mismo robot de soldadura empieza a fallar los inicios, desviarse de la costura o detenerse por los enclavamientos después de la instalación.

La pregunta práctica no es si ocurren fallos.

Es qué condiciones de producción los hacen más probables y qué soluciones se mantienen efectivas durante turnos repetidos.

Esto es especialmente relevante para empresas que gestionan fabricación metálica mixta, piezas estructurales largas y células de soldadura automatizada conforme a diferentes normas de exportación.

Con una amplia experiencia en equipos de soldadura, corte, conformado y sistemas CNC, Wuxi Samgins International Trade Co.,Ltd trabaja precisamente en estas condiciones prácticas de línea.

Esta experiencia es importante porque la integración de un robot de soldadura rara vez está aislada de la precisión del corte previo o del ritmo de manipulación posterior.

Las condiciones reales de línea cambian la causa raíz

Las distintas líneas de producción generan diferentes patrones de fallo, incluso cuando utilizan marcas de robots similares.

Las células de lotes pequeños suelen tener dificultades con la consistencia de los cambios de modelo.

Las líneas de soldadura de estructuras pesadas se enfrentan con mayor frecuencia a la alineación de carriles, la distorsión térmica y la coordinación de recorridos largos.

Las piezas con requisitos estéticos estrictos exigen mayor atención a la estabilidad del arco, el control de salpicaduras y la repetibilidad del ángulo de la antorcha.

Por el contrario, el trabajo con secciones gruesas suele poner primero de manifiesto la rigidez del utillaje, la calidad de la puesta a tierra y la gestión del aporte térmico.

Una forma útil de evaluar cualquier problema de un robot de soldadura es separar cuatro capas.

• Capa de control: PLC, bus de campo, mapeo de E/S y señales de confirmación del programa.
• Capa mecánica: rigidez de la base, rectitud del carril, desgaste del utillaje y holgura.
• Capa de proceso: alimentación de alambre, gas de protección, parámetros de soldadura y variación de la costura.
• Capa de seguridad: enclavamientos, paradas de emergencia, puesta a tierra y lógica de acceso protegido.

Cuando los equipos omiten esta separación, a menudo ajustan parámetros para resolver lo que en realidad es un problema mecánico o de comunicación.

Cuando los fallos de comunicación detienen la célula más que los defectos de soldadura

En líneas con mucha actividad, los fallos de comunicación suelen parecer aleatorios.

El robot puede perder señales de listo, no liberar una abrazadera o esperar indefinidamente la confirmación de finalización de la soldadura.

En la práctica, estas paradas suelen deberse a un mapeo inconsistente del bus de campo, interferencias en los cables, conectores flojos o una temporización de secuencia probada solo a baja velocidad.

Esto es habitual cuando el robot de soldadura se añade a una línea de fabricación antigua en lugar de diseñarse dentro de una nueva.

La solución comienza con el seguimiento de señales, no con la suposición de parámetros.

Compruebe si cada señal de confirmación tiene una fuente, un tiempo de espera y un estado de fallo claros.

A continuación, verifique el tendido de cables cerca de las líneas de potencia de soldadura, porque el ruido eléctrico suele aparecer solo durante el inicio del arco o movimientos intensos.

Una célula estable de robot de soldadura suele contar con lógica de E/S documentada, líneas de comunicación apantalladas y registros de eventos vinculados a códigos de parada exactos.

Los errores de posicionamiento suelen comenzar fuera del cuerpo del robot

Cuando las costuras de soldadura se desvían, la primera reacción suele ser volver a enseñar los puntos.

Esto ayuda brevemente, pero no resuelve el desplazamiento recurrente.

En la producción real, los problemas de posicionamiento se deben con mayor frecuencia a la repetibilidad del utillaje, errores de instalación del carril, variaciones de tamaño de las piezas o distorsión térmica después de las primeras pasadas.

Esto es más visible en vigas largas, bastidores y conjuntos fabricados.

Cuando la distancia de recorrido es grande, un pequeño error de base se convierte en una desviación significativa de la costura.

Para estas condiciones, una configuración de pórtico con movimiento de carro servoaccionado puede ser más fácil de estabilizar que recurrir repetidamente a soluciones manuales.

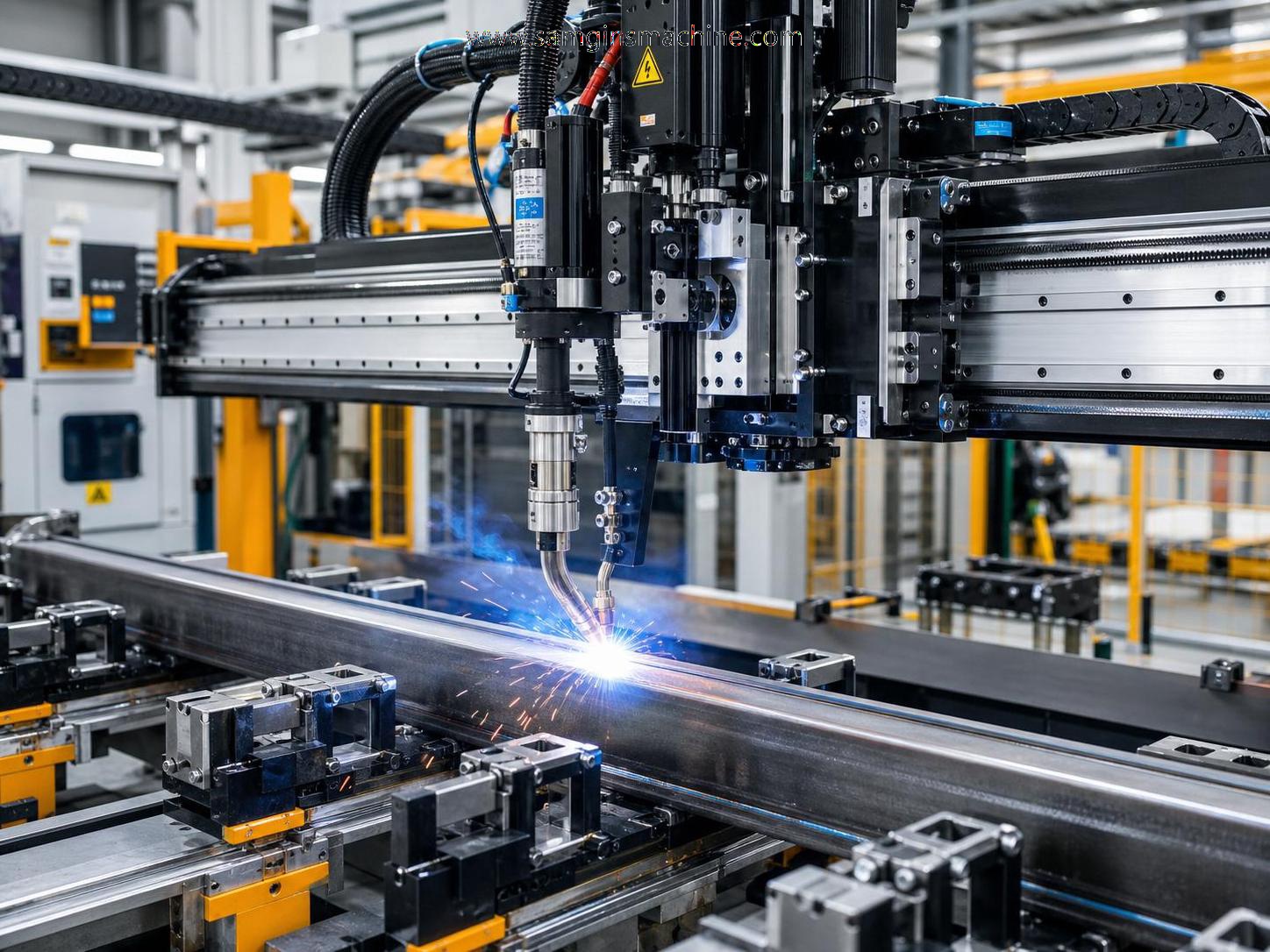

Un ejemplo es elrobot de soldadura tipo pórtico de 9 ejes, construido alrededor de un carril específico, un carro deslizante, un sistema robótico, una fuente de potencia de soldadura y una estación de limpieza de antorcha.

Su seguimiento automático del arco es útil cuando la corrección de la costura debe realizarse durante el movimiento, no después de que aparezcan defectos.

El criterio clave es sencillo.

Si el error aumenta con la longitud de recorrido, compruebe primero la geometría del carril y la repetibilidad del carro.

Si el error cambia según el lote, inspeccione la tolerancia de las piezas entrantes y el desgaste del utillaje.

Los problemas de calidad de soldadura dependen de la combinación de piezas y de la estabilidad del proceso

No toda soldadura inestable se debe a una mala programación.

Un robot de soldadura puede repetir un proceso incorrecto con gran precisión.

En líneas que producen piezas similares durante todo el día, un mal aspecto de la soldadura suele indicar contaminación de la antorcha, fluctuaciones en la alimentación de alambre, problemas de flujo de gas o resistencia de puesta a tierra.

En líneas de producción mixtas, el problema mayor suele ser la falta de correspondencia de parámetros entre diferentes tipos de juntas y espesores de material.

Por eso, la extracción de soldadura con una tecla y la adaptación manual de parámetros pueden ser más prácticas que depender de una receta predeterminada.

Una breve comparación ayuda a aclarar dónde buscar primero.

Los problemas de enclavamiento de seguridad suelen revelar una deficiente disciplina de integración

Los fallos de seguridad a veces se tratan como paradas molestas.

Eso es un error costoso.

Una línea de robot de soldadura con enclavamientos inestables suele presentar deficiencias de integración más profundas relacionadas con el control de acceso, la puesta a tierra o la zonificación de paradas de emergencia.

Esto se vuelve más sensible en proyectos de exportación, donde la aceptación de la línea debe ajustarse a una producción gestionada conforme a ISO9001 y a prácticas de diseño orientadas a CE.

Las células bien integradas utilizan paradas de emergencia claramente agrupadas, una puesta a tierra de seguridad fiable y estados visibles de la máquina.

Las luces indicadoras que muestran rojo para fallo, amarillo para pausa y verde para funcionamiento son simples, pero reducen el tiempo de diagnóstico en líneas grandes.

La prueba real es si el robot de soldadura se detiene de forma segura sin crear condiciones de reinicio confusas.

Un reinicio rápido solo es útil cuando se conoce plenamente el motivo de la parada.

Los distintos escenarios de producción necesitan diferentes prioridades de solución

El mismo código de fallo no siempre justifica la misma respuesta.

Lo importante es cómo se utiliza el robot de soldadura en esa línea.

• Para células compactas, priorice la repetibilidad del utillaje y la verificación rápida de recetas durante el cambio de modelo.
• Para líneas de vigas H o piezas largas, priorice la precisión de recorrido, el seguimiento de costura y la coordinación multizona.
• Para la soldadura de secciones pesadas, priorice el control de la distorsión térmica, la calidad de la trayectoria de puesta a tierra y los intervalos de mantenimiento de la antorcha.
• Para líneas orientadas a la exportación, priorice la documentación de seguridad, el cumplimiento de normas y la consistencia de las piezas de repuesto.

Para piezas de más de 12 metros y menos de 25 metros, la soldadura por zonas con dos robots puede reducir significativamente los cuellos de botella del ciclo.

Este enfoque suele ser más eficaz que exigir a un solo robot de soldadura que cubra un recorrido excesivo con reposicionamientos frecuentes.

Dónde se producen errores de juicio antes del primer intento de reparación

Algunos problemas de integración duran demasiado porque la evaluación inicial es incorrecta.

Varios patrones aparecen repetidamente.

• Considerar solo las especificaciones del robot, ignorando el desgaste del utillaje y la variación de tolerancias de las piezas.
• Centrarse en el coste de compra y subestimar el acceso para mantenimiento y el impacto del tiempo de inactividad.
• Tratar conjuntos soldados similares como idénticos, aunque el acceso a las juntas y el comportamiento de distorsión sean diferentes.
• Reajustar los parámetros de soldadura antes de comprobar el apantallamiento de cables, la puesta a tierra y el estado de la antorcha.
• Suponer que las paradas de seguridad son problemas del operador, cuando la zonificación lógica es realmente inconsistente.

Cuanto más compleja sea la línea de producción, más costosos serán estos errores de juicio.

Un siguiente paso práctico antes de cambiar el hardware

Antes de sustituir componentes principales, relacione el fallo con el escenario de producción exacto.

Registre cuándo falla el robot de soldadura, qué familia de piezas está en producción, qué distancia de recorrido interviene y si el fallo aparece durante el inicio del arco, el movimiento o el reinicio.

Después, compare tres aspectos en paralelo.

Compruebe la lógica de la línea, la condición de referencia mecánica y la ventana del proceso de soldadura.

Esto suele revelar si el problema requiere ajuste, reinstalación, corrección del utillaje o una configuración de recorrido largo más adecuada.

Cuando las piezas fabricadas grandes, el recorrido por carril y la corrección de costura en tiempo real son fundamentales, revisar opciones como elrobot de soldadura tipo pórtico de 9 ejes puede ayudar a definir el estándar de integración adecuado.

El resultado más fiable con un robot de soldadura suele lograrse adaptando la arquitectura del equipo a las condiciones de la línea, no forzando una configuración para todos los trabajos.
