Почему проблемы интеграции сварочного робота возникают на реальных производственных линиях

Сварочный робот может быстро повысить производительность, но проблемы интеграции редко начинаются только с самого робота.

Обычно они возникают там, где управление движением, оснастка, источник сварочного тока, системы датчиков и логика линии должны работать совместно под производственной нагрузкой.

На линиях механической обработки и металлообработки это различие имеет значение.

Стендовое испытание может выглядеть стабильным, тогда как после установки тот же сварочный робот начинает пропускать запуск, отклоняться от шва или останавливаться на блокировках.

Практический вопрос заключается не в том, возникают ли неисправности.

Важно, какие производственные условия повышают их вероятность и какие решения действительно сохраняют эффективность при повторяющихся сменах.

Это особенно актуально для компаний, работающих со смешанным изготовлением металлоконструкций, длинными конструкционными деталями и автоматизированными сварочными ячейками в соответствии с различными экспортными стандартами.

Обладая обширным опытом работы со сварочным, режущим, формовочным оборудованием и системами CNC, Wuxi Samgins International Trade Co.,Ltd работает именно в таких практических условиях производственных линий.

Этот опыт важен, поскольку интеграция сварочного робота редко бывает изолирована от точности предшествующей резки или ритма последующей обработки.

Реальные условия линии изменяют первопричину

Разные производственные линии создают разные схемы отказов, даже если используются роботы схожих брендов.

Ячейки мелкосерийного производства часто сталкиваются с проблемами стабильности при переналадке.

На линиях сварки тяжелых металлоконструкций чаще возникают проблемы с выравниванием рельсов, тепловой деформацией и координацией при большой длине перемещения.

Детали с высокими требованиями к внешнему виду требуют особого внимания к стабильности дуги, контролю брызг и повторяемости угла горелки.

Напротив, при работе с толстыми сечениями прежде всего выявляются жесткость оснастки, качество заземления и управление тепловложением.

Полезный способ оценить любую проблему сварочного робота — разделить ее на четыре уровня.

• Уровень управления: PLC, промышленная шина, отображение I/O и программные рукопожатия.
• Механический уровень: жесткость основания, прямолинейность рельсов, износ оснастки и люфт.
• Технологический уровень: подача проволоки, защитный газ, параметры сварки и отклонения шва.
• Уровень безопасности: блокировки, аварийные остановы, заземление и логика контролируемого доступа.

Когда команды пропускают такое разделение, они часто настраивают параметры для проблемы, которая на самом деле является механической или связанной с коммуникацией.

Когда ошибки связи останавливают ячейку чаще, чем дефекты сварки

На загруженных линиях ошибки связи часто выглядят случайными.

Робот может потерять сигнал готовности, не отключить зажим или бесконечно ожидать обратного сигнала о завершении сварки.

На практике такие остановки обычно возникают из-за непоследовательного отображения промышленной шины, помех в кабелях, ослабленных разъемов или временной последовательности, протестированной только на низкой скорости.

Это распространено там, где сварочный робот добавляется к существующей линии металлообработки, а не закладывается в новую линию на этапе проектирования.

Устранение проблемы начинается с отслеживания сигналов, а не с подбора параметров.

Проверьте, имеет ли каждое рукопожатие четко определенный источник, тайм-аут и состояние отказа.

Затем проверьте прокладку кабелей рядом с линиями сварочного питания, поскольку электрические помехи часто появляются только при зажигании дуги или интенсивном перемещении.

Стабильная ячейка со сварочным роботом обычно имеет документированную логику I/O, экранированные линии связи и журналы событий, привязанные к точным кодам остановки.

Ошибки позиционирования обычно начинаются за пределами корпуса робота

Когда сварные швы смещаются, первой реакцией часто становится повторное обучение точек.

Это помогает ненадолго, но не устраняет повторяющееся смещение.

В реальном производстве проблемы позиционирования чаще возникают из-за повторяемости оснастки, ошибки монтажа рельсов, отклонений размеров деталей или тепловой деформации после первых проходов.

Это особенно заметно на длинных балках, рамах и сварных сборках.

При большом расстоянии перемещения небольшая ошибка основания становится существенным отклонением шва.

В таких условиях портальная компоновка с перемещением каретки сервоприводом может быть легче в стабилизации, чем повторяющиеся ручные обходные решения.

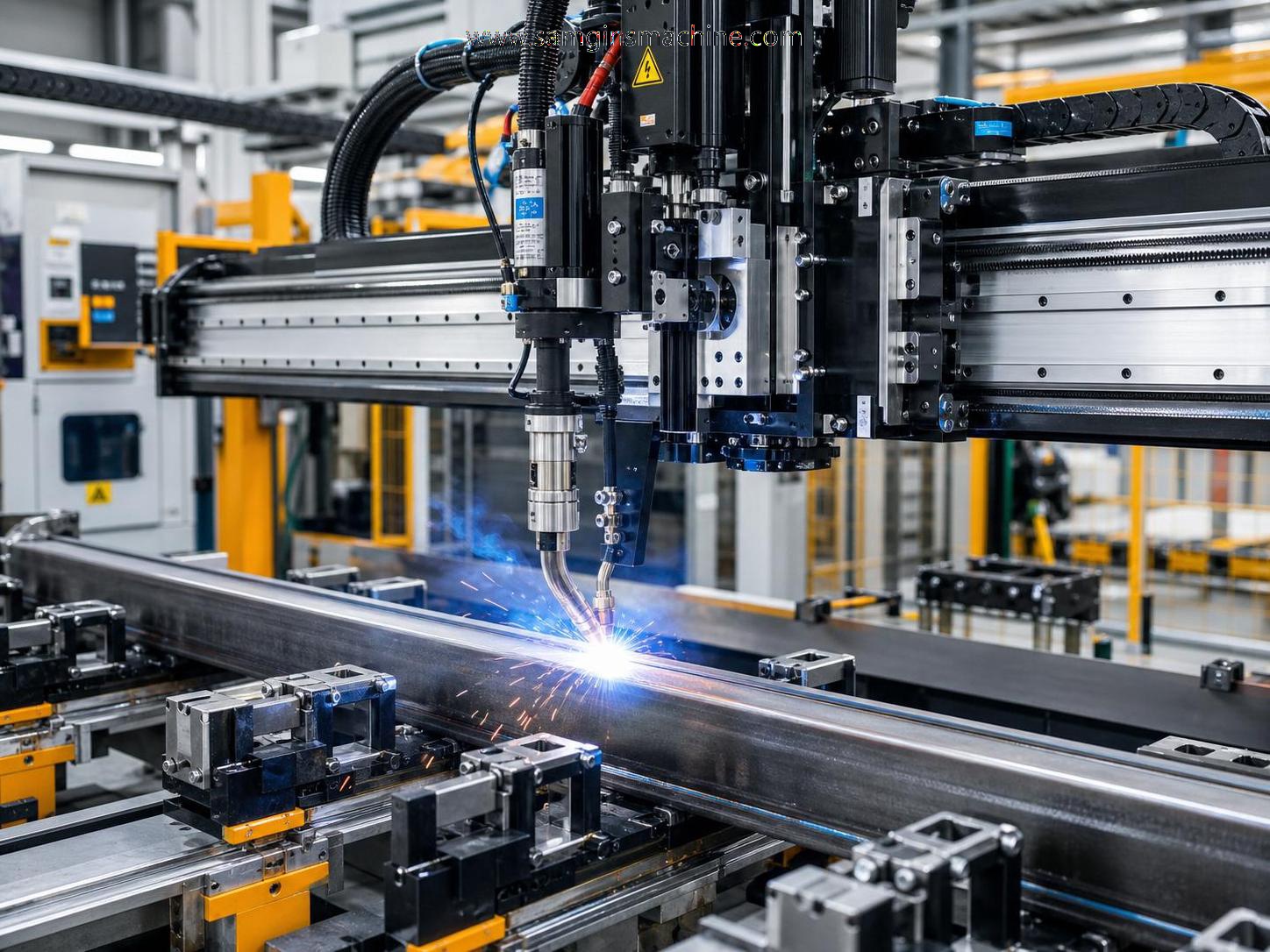

Одним из примеров является9-осевой сварочный робот портального типа, построенный на базе специального рельса, каретки скольжения, роботизированной системы, источника сварочного тока и станции очистки горелки.

Его автоматическое слежение за дугой полезно там, где коррекция шва должна происходить во время движения, а не после появления дефектов.

Ключевой вывод прост.

Если ошибка увеличивается с длиной перемещения, сначала проверьте геометрию рельса и повторяемость каретки.

Если ошибка меняется от партии к партии, проверьте допуски поступающих деталей и износ оснастки.

Проблемы качества сварки зависят от ассортимента деталей и стабильности процесса

Не каждый нестабильный сварной шов вызван плохим программированием.

Сварочный робот может очень точно повторять неправильный процесс.

На линиях, где весь день производятся аналогичные детали, плохой внешний вид шва часто указывает на загрязнение горелки, колебания подачи проволоки, проблемы с расходом газа или сопротивление заземления.

На линиях смешанного производства более серьезной проблемой обычно является несоответствие параметров различным типам соединений и толщинам материалов.

Именно поэтому извлечение параметров сварки одной кнопкой и ручное сопоставление параметров могут быть практичнее, чем использование одного стандартного режима.

Краткое сравнение помогает уточнить, что следует проверить в первую очередь.

Проблемы с блокировками безопасности часто выявляют низкую дисциплину интеграции

Неисправности системы безопасности иногда рассматриваются как досадные остановки.

Это дорогостоящая ошибка.

Линия со сварочным роботом с нестабильными блокировками обычно имеет более глубокие пробелы в интеграции, связанные с контролем доступа, заземлением или зонированием аварийной остановки.

Это становится более чувствительным в экспортных проектах, где приемка линии должна соответствовать производству под управлением ISO9001 и практике проектирования, ориентированной на CE.

Хорошо интегрированные ячейки используют четко сгруппированные аварийные остановы, надежное защитное заземление и видимые состояния оборудования.

Световые индикаторы, показывающие красный цвет при неисправности, желтый при паузе и зеленый во время работы, просты, но сокращают время диагностики на крупных линиях.

Настоящая проверка заключается в том, останавливается ли сварочный робот безопасно, не создавая запутанных условий перезапуска.

Быстрый перезапуск полезен только тогда, когда причина остановки полностью известна.

Разные производственные сценарии требуют разных приоритетов устранения

Один и тот же код неисправности не всегда требует одинаковой реакции.

Важно то, как сварочный робот используется на данной линии.

• Для компактных ячеек приоритетом являются повторяемость оснастки и быстрая проверка рецепта при переналадке.
• Для линий H-образных балок или длинномерных заготовок приоритетом являются точность перемещения, слежение за швом и координация нескольких зон.
• Для сварки толстых сечений приоритетом являются контроль тепловой деформации, качество контура заземления и интервалы обслуживания горелки.
• Для экспортно-ориентированных линий приоритетом являются документация по безопасности, соответствие стандартам и согласованность запасных частей.

Для заготовок длиной более 12 метров и менее 25 метров зональная сварка с двумя роботами может существенно снизить узкие места цикла.

Такой подход часто эффективнее, чем заставлять один сварочный робот выполнять чрезмерно длинные перемещения с частым перепозиционированием.

Где возникают ошибочные оценки до первой попытки ремонта

Некоторые проблемы интеграции сохраняются слишком долго, потому что первоначальная оценка неверна.

Несколько закономерностей повторяются постоянно.

• Учет только характеристик робота при игнорировании износа оснастки и изменения допусков деталей.
• Фокус на стоимости покупки при недооценке доступа для обслуживания и влияния простоев.
• Рассмотрение схожих сварных конструкций как одинаковых, хотя доступ к соединениям и характер деформации различаются.
• Повторная настройка параметров сварки до проверки экранирования кабелей, заземления и состояния горелки.
• Предположение, что остановки безопасности вызваны операторами, когда зонирование логики на самом деле непоследовательно.

Чем сложнее производственная линия, тем дороже становятся эти ошибочные оценки.

Практический следующий шаг перед заменой оборудования

Перед заменой основных компонентов сопоставьте неисправность с точным производственным сценарием.

Зафиксируйте, когда сварочный робот дает сбой, какое семейство деталей производится, какое расстояние перемещения задействовано и возникает ли неисправность при зажигании дуги, движении или перезапуске.

Затем сопоставьте три аспекта.

Проверьте логику линии, состояние механических баз и технологическое окно сварки.

Это обычно показывает, нуждается ли проблема в настройке, повторной установке, корректировке оснастки или в более подходящей системе для длинных перемещений.

Там, где ключевыми являются крупные сварные детали, перемещение по рельсам и коррекция шва в реальном времени, рассмотрение таких вариантов, как9-осевой сварочный робот портального типа, может помочь определить правильный стандарт интеграции.

Наиболее надежный результат от сварочного робота обычно достигается за счет соответствия архитектуры оборудования условиям линии, а не путем принуждения одной конфигурации к выполнению каждой задачи.
