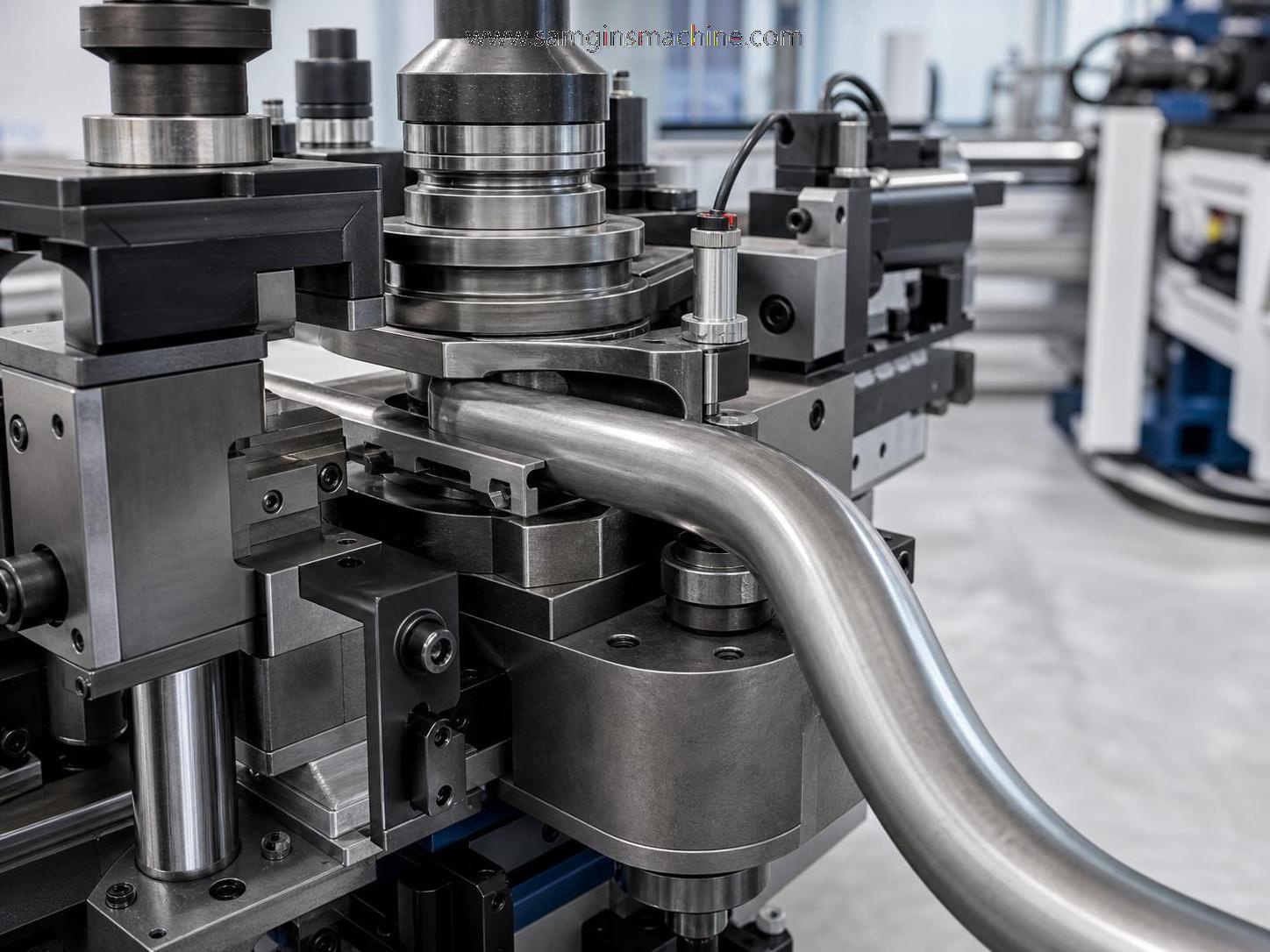

Точность трубогибочного станка: какие факторы влияют на пружинение и повторяемость?

Для команд по контролю качества и безопасности точность трубогибочного станка — это больше, чем технический показатель.

Она напрямую влияет на стабильность продукции, точность сборки и эксплуатационные риски.

Понимание пружинения и повторяемости помогает сократить количество дефектов и поддерживать стабильность производства.

Это особенно важно, когда гнутые трубы используются в сварных соединениях, системах под давлением или сборочных узлах с жёсткими допусками.

Производительный трубогибочный станок должен обеспечивать одинаковые угол, радиус и ориентацию в каждом цикле.

Если этого не происходит, растут затраты на контроль, увеличивается объём доработок и сокращается запас безопасности.

Почему пружинение важно при гибке труб

Пружинение — это упругое восстановление, возникающее после снятия усилия гибки.

Во время формования труба выглядит правильно, но после разгрузки немного распрямляется.

Даже небольшое изменение угла может создать реальные проблемы на последующих этапах.

Фланцы могут не совпадать, в сварных соединениях могут образовываться зазоры, а при сборке хомуты может потребоваться устанавливать с усилием.

В регулируемых отраслях повторяющееся несоответствие также может ослабить прослеживаемость и валидацию процесса.

Пружинение определяется свойствами материала

Чем прочнее материал, тем сильнее его склонность к упругому восстановлению.

Высокопрочная сталь, нержавеющая сталь и некоторые марки алюминия обычно имеют большее пружинение.

Толщина стенки также влияет на результат.

Более тонкие стенки зачастую сложнее контролировать, поскольку они легче деформируются и обеспечивают меньшую внутреннюю стабильность.

Основные факторы, влияющие на точность трубогибочного станка

На конечный результат гибки влияет несколько переменных.

На практике эти факторы взаимодействуют, а не действуют по отдельности.

• Марка материала, предел текучести и твёрдость
• Толщина стенки и допуск наружного диаметра
• Радиус гибки относительно диаметра трубы
• Износ оснастки и состояние поверхности матриц
• Настройка дорна и качество смазки
• Жёсткость станка, калибровка осей и усилие зажима
• Программная компенсация и стабильность работы оператора
• Изменения температуры и различия материалов между партиями

1. Вариации материала

Трубогибочный станок может быть настолько стабильным, насколько стабилен поступающий на него материал.

Две трубы одинакового номинального размера всё равно могут гнуться по-разному.

Имеют значение различия в химическом составе, состоянии материала, качестве шва или истории холодной обработки.

Именно поэтому утверждение первого изделия должно быть связано с каждой партией материала, а не только с номером детали.

2. Состояние оснастки

Изношенные гибочные матрицы, прижимные матрицы и зажимы быстро снижают повторяемость.

Даже незначительный износ изменяет контактное давление и перемещение трубы.

Это приводит к отклонению угла, появлению следов на поверхности или изменению овальности.

Изношенный комплект оснастки может создать впечатление неточности исправного станка.

3. Жёсткость и выравнивание станка

Прогиб рамы, люфт и плохое выравнивание осей напрямую влияют на контроль гибки.

Когда конструкция станка перемещается под нагрузкой, запрограммированный угол перестаёт соответствовать фактическому.

Это становится более заметным при малых радиусах и на трубах с более толстой стенкой.

4. Параметры процесса

Скорость гибки, давление поджима, усилие зажима и положение дорна влияют на упругое восстановление.

Настройка, подходящая для одного диаметра, может не подойти для другого.

Повторяемость повышается, когда настройки подтверждены для соответствующего семейства материалов и диапазона геометрических параметров.

Что влияет на повторяемость от партии к партии

Пружинение — лишь одна составляющая точности.

Повторяемость — понятие более широкое.

Она показывает, способен ли трубогибочный станок сохранять одинаковый результат с течением времени.

Это включает смены, операторов, партии материалов и интервалы профилактического обслуживания.

Распространённые риски для повторяемости

• Ненадёжные базовые точки приспособления или нестабильное положение при загрузке
• Дрейф сервопривода или ошибка калибровки энкодера
• Недостаточная смазка при длительной работе
• Различия в подготовке концов труб
• Неконтролируемые изменения температуры окружающей среды
• Корректировки оператора, выполненные за пределами утверждённых диапазонов параметров

С точки зрения контроля проблемы с повторяемостью часто скрываются за внешне нормальными средними значениями.

Процесс может успешно пройти для десяти деталей, а затем отклониться на одиннадцатой.

Как практически контролировать пружинение

Наиболее эффективный подход — компенсация на основе подтверждённых данных.

Не полагайтесь на память или неформальные записи по настройке.

1. Измеряйте фактические свойства материала для каждой входящей партии, когда риск по допускам высок.
2. Проводите испытания первого изделия и фиксируйте фактическое значение пружинения для каждого угла и радиуса.
3. Применяйте контролируемые значения перегиба в программе станка.
4. Фиксируйте утверждённую оснастку и условия настройки для повторных заказов.
5. Анализируйте тенденции отклонений до того, как процесс выйдет за пределы контроля.

Этот метод превращает точность трубогибочного станка в управляемый процесс, а не в предположение.

Он также сокращает время наладки при повторных заказах.

Используйте системы измерения, соответствующие уровню риска

Для простых деталей может быть достаточно базовых угломеров.

Для сложных сборочных узлов часто требуются 3D-измерения труб, проверка базовых точек и цифровая прослеживаемость.

Если измерительная система ненадёжна, данные о способности процесса также будут ненадёжными.

Контрольные точки, повышающие стабильность гибки

Эффективный план контроля делает больше, чем просто отбраковывает дефектные детали.

Он помогает команде понять, почему произошло отклонение.

• Проверяйте входной диаметр трубы, толщину стенки и прямолинейность
• Проверяйте идентификацию оснастки перед каждой наладкой
• Подтверждайте давление зажима и положение дорна по утверждённому листу
• Измеряйте первую, последнюю и периодические образцы в процессе производства
• Регистрируйте угол, радиус, поворот, сплющивание и повреждения поверхности
• Анализируйте результаты по станку, оператору и партии материала

Эти контрольные точки поддерживают как стабильность качества, так и более безопасную последующую сборку.

Они также снижают вероятность скрытого пропуска размерных отклонений.

Почему предшествующее и последующее оборудование также имеет значение

Качество гибки не существует изолированно.

Точность резки, подготовка концов и последующая сварка влияют на окончательную приёмку.

На крупных производственных линиях стабильное перемещение цилиндрических деталей также способствует контролю размеров.

Например, предприятия, сваривающие крупные секции труб, могут также использовать сварочный роликовый вращатель с ходовым винтом.

Модели от CHGK-2 до CHGK-60 рассчитаны на различные производственные нагрузки и диаметры труб.

Благодаря бесступенчатому частотному регулированию скорость вращения может оставаться стабильной при выполнении задач по поддержке сварки.

Такая стабильность помогает сохранять качество подгонки после завершения работы трубогибочного станка.

Что должен предоставлять надёжный поставщик

Точность станка зависит от конструкции, качества изготовления и дисциплины технической поддержки.

Поэтому возможности поставщика следует оценивать как часть контроля рисков процесса.

Wuxi Samgins International Trade Co., Ltd. поставляет широкий ассортимент оборудования для металлообработки.

Её ассортимент включает трубогибочные станки, станки с ЧПУ, сварочных роботов, системы лазерной резки и оборудование для обработки листового металла.

Компания соблюдает требования системы качества ISO9001 и поддерживает стандарты на основе CE для соответствующей продукции.

Для покупателей это означает, что выбор оборудования может быть более тесно увязан с требованиями соответствия, повторяемости и экспорта.

Основной вывод

Характеристики трубогибочного станка определяются материалом, оснасткой, наладкой и дисциплиной измерений.

Пружинение невозможно полностью устранить, но его можно прогнозировать и контролировать.

Повторяемость также не возникает автоматически.

Она обеспечивается стабильными входными данными, откалиброванным оборудованием, утверждёнными параметрами и строгим контролем.

В реальном производстве наилучшие результаты достигаются при рассмотрении трубогибочного станка как части управляемой системы.

Это практический путь к снижению количества дефектов, более плавной сборке и более надёжным производственным стандартам.
