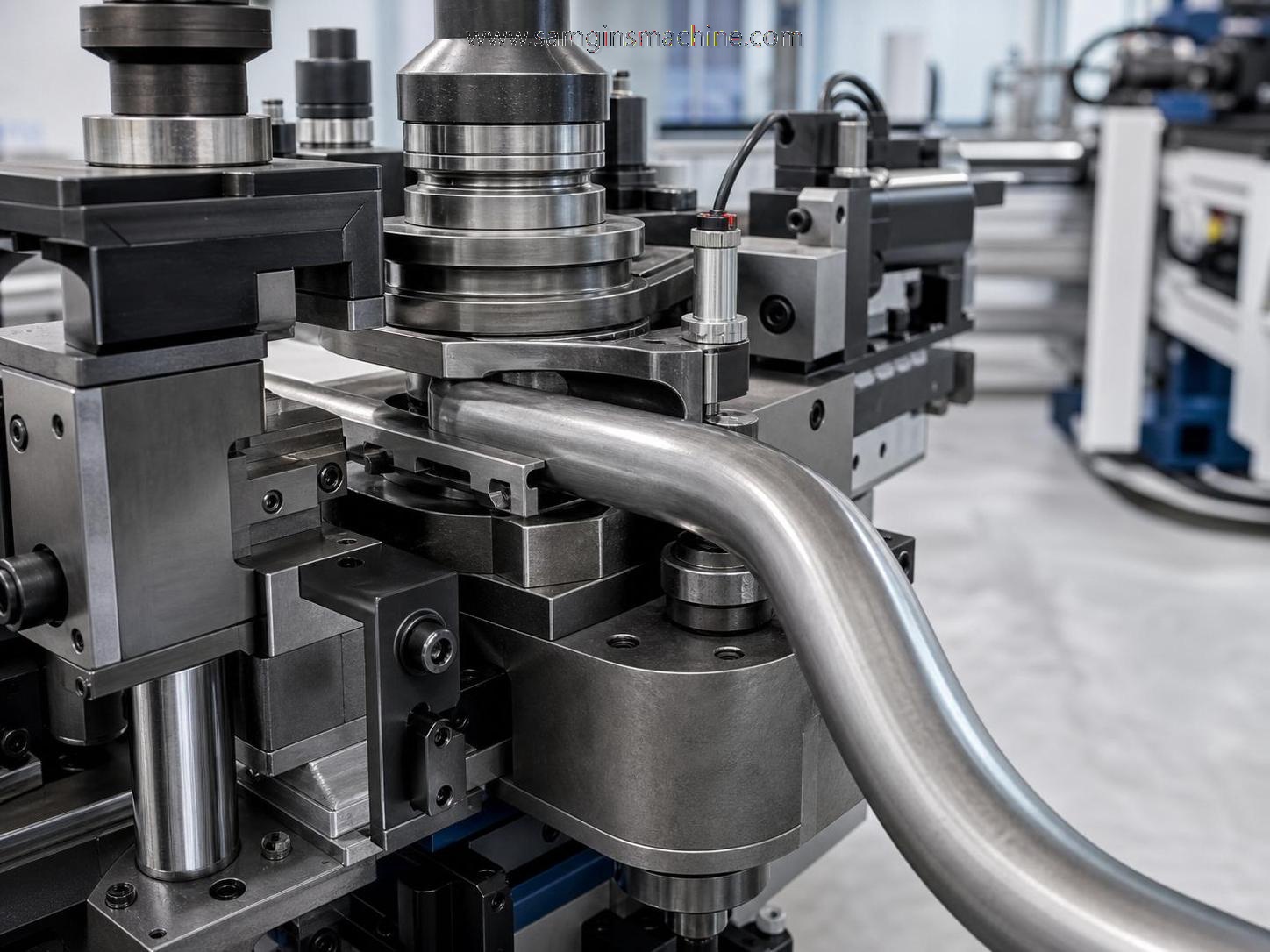

دقة آلة ثني الأنابيب: ما العوامل التي تؤثر في الارتداد المرن وقابلية التكرار؟

بالنسبة لفرق مراقبة الجودة والسلامة، فإن دقة آلة ثني الأنابيب تتجاوز كونها مجرد مؤشر تقني.

فهي تؤثر مباشرةً في اتساق المنتج، وملاءمة التجميع، والمخاطر التشغيلية.

يساعد فهم الارتداد المرن وقابلية التكرار على تقليل العيوب والحفاظ على استقرار الإنتاج.

وتزداد أهمية ذلك عند استخدام الأنابيب المثنية في أعمال اللحام أو أنظمة الضغط أو التجميعات ذات التفاوتات الضيقة.

ينبغي لآلة ثني الأنابيب القادرة أن تحقق الزاوية ونصف القطر والاتجاه نفسها في كل دورة.

وعندما لا يحدث ذلك، ترتفع تكاليف الفحص، وتزداد أعمال إعادة التشغيل، وتتقلص هوامش السلامة.

لماذا يهم الارتداد المرن في ثني الأنابيب

الارتداد المرن هو الاستعادة المرنة التي تظهر بعد تحرير قوة الثني.

يبدو الأنبوب صحيحًا أثناء التشكيل، ثم ينفتح قليلًا عند إزالة الحمل.

يمكن أن يؤدي هذا التغير الطفيف في الزاوية إلى مشكلات فعلية في المراحل اللاحقة.

قد لا تتم محاذاة الفلنجات، وقد تظهر فجوات في وصلات اللحام، وقد تتطلب المشابك ضغطًا قسريًا أثناء التجميع.

في القطاعات الخاضعة للتنظيم، قد يؤدي عدم التطابق المتكرر أيضًا إلى إضعاف قابلية التتبع والتحقق من صحة العملية.

يتحكم سلوك المادة في الارتداد المرن

كلما كانت المادة أقوى، زادت قابليتها للاستعادة المرنة.

عادةً ما يرتد الفولاذ عالي القوة والفولاذ المقاوم للصدأ وبعض درجات الألمنيوم بدرجة أكبر.

كما يغير سمك الجدار النتيجة.

غالبًا ما يصعب التحكم في الجدران الرقيقة لأنها تتشوه بسهولة أكبر وتوفر استقرارًا داخليًا أقل.

العوامل الرئيسية التي تؤثر في دقة آلة ثني الأنابيب

تؤثر عدة متغيرات في نتيجة الثني النهائية.

عمليًا، تتفاعل هذه العوامل معًا بدلًا من أن تعمل بشكل منفرد.

• درجة المادة، وحد الخضوع، والصلادة
• سمك الجدار وتفاوت القطر الخارجي
• نصف قطر الثني بالنسبة إلى قطر الأنبوب
• تآكل العِدد وحالة سطح القالب
• إعداد الماندريل وجودة التشحيم
• صلابة الماكينة، ومعايرة المحاور، وقوة التثبيت
• تعويض البرنامج واتساق المشغل
• تغيرات درجة الحرارة واختلاف المواد بين الدفعات

1. اختلاف المواد

لا يمكن لآلة ثني الأنابيب أن تكون أكثر اتساقًا من المادة التي تستقبلها.

قد تنثني أنبوبتان لهما الحجم الاسمي نفسه بطريقة مختلفة.

تؤثر جميع التغيرات في التركيب الكيميائي، والمعالجة الحرارية، وجودة اللحام الطولي، وسجل التشغيل على البارد.

لهذا السبب ينبغي ربط اعتماد القطعة الأولى بكل دفعة مواد، وليس برقم القطعة فقط.

2. حالة العِدد

تقلل قوالب الثني وقوالب الضغط والمشابك المتآكلة من قابلية التكرار بسرعة.

حتى التآكل البسيط يغير ضغط التلامس وحركة الأنبوب.

وينتج عن ذلك انحراف في الزاوية، أو علامات سطحية، أو تغيرات في التفلطح.

يمكن لمجموعة عِدد متآكلة أن تجعل ماكينة سليمة تبدو غير دقيقة.

3. صلابة الماكينة ومحاذاتها

يؤثر انحراف الإطار والخلوص العكسي وضعف محاذاة المحاور مباشرةً في التحكم بالثني.

عندما يتحرك هيكل الماكينة تحت الحمل، تتوقف الزاوية المبرمجة عن مطابقة الواقع.

يصبح ذلك أكثر وضوحًا مع أنصاف الأقطار الضيقة والأنابيب ذات الجدران السميكة.

4. إعدادات العملية

تؤثر سرعة الثني وضغط التعزيز وقوة التثبيت وموضع الماندريل جميعها في الاستعادة المرنة.

قد يفشل إعداد يناسب قطرًا معينًا مع قطر آخر.

تتحسن قابلية التكرار عندما يتم التحقق من الإعدادات حسب عائلة المواد ونطاق الهندسة.

ما الذي يؤثر في قابلية التكرار من دفعة إلى أخرى

الارتداد المرن هو جزء واحد من الدقة.

قابلية التكرار مفهوم أوسع.

فهي تبحث في ما إذا كانت آلة ثني الأنابيب قادرة على الحفاظ على النتيجة نفسها مع مرور الوقت.

ويشمل ذلك الورديات والمشغلين ودفعات المواد وفترات الصيانة الوقائية.

مخاطر قابلية التكرار الشائعة

• مراجع تثبيت غير محكمة أو موضع تحميل غير متسق
• انحراف السيرفو أو خطأ معايرة المشفر
• تشحيم غير كافٍ أثناء عمليات التشغيل الطويلة
• اختلافات في تجهيز نهايات الأنابيب
• تغيرات غير مضبوطة في درجة الحرارة المحيطة
• تعديلات المشغل التي تُجرى خارج نطاقات المعلمات المعتمدة

من منظور التحكم، غالبًا ما تختبئ مشكلات قابلية التكرار داخل متوسطات تبدو طبيعية.

قد تجتاز العملية عشر قطع، ثم تنحرف عند القطعة الحادية عشرة.

كيفية التحكم في الارتداد المرن بطريقة عملية

النهج الأكثر فعالية هو التعويض القائم على بيانات تم التحقق منها.

لا تعتمد على الذاكرة أو ملاحظات الإعداد غير الرسمية.

1. قِس الخصائص الفعلية للمواد لكل دفعة واردة عندما تكون مخاطر التفاوت عالية.
2. أجرِ تجارب للقطعة الأولى وسجل قيمة الارتداد المرن الفعلية حسب الزاوية ونصف القطر.
3. طبّق قيم الثني الزائد المضبوطة داخل برنامج الماكينة.
4. ثبّت العِدد المعتمدة وظروف الإعداد للمهام المتكررة.
5. راجع اتجاهات الانحراف قبل أن تتجاوز العملية حدود الفحص.

تحول هذه الطريقة دقة آلة ثني الأنابيب إلى عملية مُدارة، لا إلى تخمين.

كما تقلل وقت الإعداد للطلبات المتكررة.

استخدم أنظمة قياس تتناسب مع مستوى المخاطر

قد تكون مقاييس الزوايا الأساسية كافية للقطع البسيطة.

غالبًا ما تحتاج التجميعات المعقدة إلى قياس ثلاثي الأبعاد للأنابيب، وفحوصات المراجع، وقابلية تتبع رقمية.

إذا كان نظام القياس ضعيفًا، فستكون بيانات قدرة العملية ضعيفة أيضًا.

نقاط فحص تعزز استقرار الثني

خطة الفحص القوية تفعل أكثر من مجرد رفض القطع المعيبة.

فهي توضح للفريق سبب حدوث الانحراف.

• افحص قطر الأنبوب الوارد وسمك الجدار والاستقامة
• تحقق من تعريف العِدد قبل كل إعداد
• أكد ضغط التثبيت وموضع الماندريل مقابل الورقة المعتمدة
• قِس عينات القطعة الأولى والقطعة الأخيرة والعينات الدورية أثناء العملية
• سجل الزاوية ونصف القطر والدوران والتفلطح والضرر السطحي
• حلل الاتجاهات حسب الماكينة والمشغل ودفعة المواد

تدعم نقاط الفحص هذه اتساق الجودة والتجميع الأكثر أمانًا في المراحل اللاحقة.

كما تقلل احتمال تسرب عيوب أبعاد خفية.

لماذا تظل المعدات السابقة واللاحقة مهمة

جودة الثني لا تعمل بمعزل عن غيرها.

تؤثر دقة القطع وتجهيز النهايات واللحام اللاحق جميعها في القبول النهائي.

في خطوط التصنيع الأكبر، يدعم التعامل المستقر مع الأجزاء الأسطوانية التحكم في الأبعاد أيضًا.

على سبيل المثال، قد تستخدم الورش التي تلحم مقاطع أنابيب كبيرة أيضًا مُدوّر لحام بمسمار لولبي.

تتعامل الطرازات من CHGK-2 حتى CHGK-60 مع أحمال الورش وأقطار الأنابيب المختلفة.

بفضل التحكم بالمحول الترددي المتدرج، يمكن أن تظل سرعة الدوران مستقرة أثناء مهام دعم اللحام.

يساعد هذا النوع من الاتساق في الحفاظ على جودة التركيب بعد أن تنهي آلة ثني الأنابيب عملها.

ما الذي ينبغي أن يقدمه المورد القادر

تعتمد دقة الماكينة على التصميم وجودة التصنيع وانضباط الدعم.

لذلك ينبغي مراجعة قدرة المورد كجزء من التحكم في مخاطر العملية.

توفر Wuxi Samgins International Trade Co., Ltd. مجموعة واسعة من معدات التصنيع.

تشمل محفظتها ثنيات الأنابيب، وأدوات الماكينات CNC، وروبوتات اللحام، وأنظمة القطع بالليزر، ومعدات معالجة الصفائح.

تتبع الشركة متطلبات نظام الجودة ISO9001 وتدعم المعايير القائمة على CE للمنتجات ذات الصلة.

بالنسبة للمشترين، يعني ذلك أن اختيار المعدات يمكن أن يتوافق بصورة أوثق مع الامتثال وقابلية التكرار ومتطلبات التصدير.

الخلاصة النهائية

يتحدد أداء آلة ثني الأنابيب بالمادة والعِدد والإعداد وانضباط القياس.

لا يمكن القضاء على الارتداد المرن، لكن يمكن التنبؤ به والتحكم فيه.

كما أن قابلية التكرار لا تحدث تلقائيًا.

إنها تنتج عن مدخلات مستقرة ومعدات معايرة ومعلمات معتمدة وفحص منضبط.

في الإنتاج الفعلي، تأتي أفضل النتائج من التعامل مع آلة ثني الأنابيب كجزء من نظام خاضع للرقابة.

هذا هو المسار العملي لخفض العيوب وتحسين سلاسة التجميع وتحقيق معايير تصنيع أكثر موثوقية.
