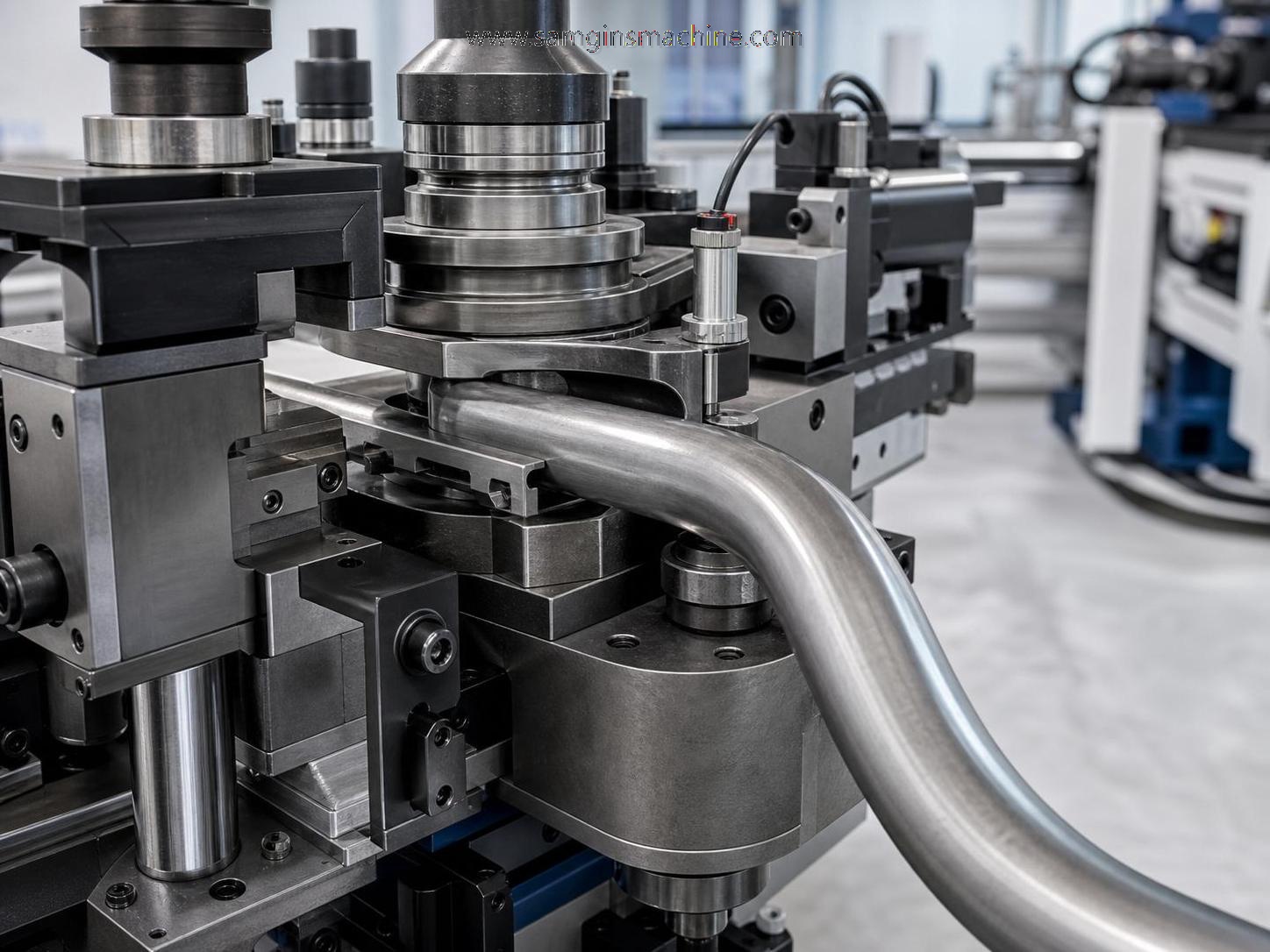

Precisión de la máquina dobladora de tubos: ¿qué factores afectan el retorno elástico y la repetibilidad?
Para los equipos de control de calidad y seguridad, la precisión de una máquina dobladora de tubos es más que una métrica técnica.
Afecta directamente la consistencia del producto, el ajuste del ensamblaje y el riesgo operativo.
Comprender el retorno elástico y la repetibilidad ayuda a reducir defectos y mantener estable la producción.
Esto es aún más importante cuando los tubos doblados se utilizan en soldadura, sistemas de presión o conjuntos con tolerancias estrictas.
Una máquina dobladora de tubos capaz debe proporcionar el mismo ángulo, radio y orientación en cada ciclo.
Cuando no lo hace, aumentan los costos de inspección, crece el retrabajo y se reducen los márgenes de seguridad.
Por qué el retorno elástico importa en el doblado de tubos
El retorno elástico es la recuperación elástica que aparece después de liberar la fuerza de doblado.
El tubo parece correcto durante el conformado, pero se abre ligeramente al retirar la carga.
Ese pequeño cambio de ángulo puede generar problemas reales en las etapas posteriores.
Es posible que las bridas no se alineen, que las uniones soldadas presenten holguras y que las abrazaderas requieran forzarse durante el ensamblaje.
En sectores regulados, las desviaciones repetidas también pueden debilitar la trazabilidad y la validación del proceso.
El retorno elástico está determinado por el comportamiento del material
Cuanto mayor sea la resistencia del material, mayor será su tendencia a recuperarse elásticamente.
El acero de alta resistencia, el acero inoxidable y algunas calidades de aluminio suelen presentar mayor retorno elástico.
El espesor de pared también modifica el resultado.
Las paredes más delgadas suelen ser más difíciles de controlar porque se deforman con mayor facilidad y ofrecen menor estabilidad interna.
Factores principales que afectan la precisión de la máquina dobladora de tubos
Diversas variables determinan el resultado final del doblado.
En la práctica, estos factores interactúan entre sí en lugar de actuar por separado.
- Calidad del material, límite elástico y dureza
- Espesor de pared y tolerancia del diámetro exterior
- Radio de doblado en relación con el diámetro del tubo
- Desgaste de las herramientas y estado de la superficie de las matrices
- Configuración del mandril y calidad de la lubricación
- Rigidez de la máquina, calibración de ejes y fuerza de sujeción
- Compensación del programa y consistencia del operario
- Variación de temperatura y cambios de material entre lotes
1. Variación del material
Una máquina dobladora de tubos solo puede ser tan consistente como el material que recibe.
Dos tubos con el mismo tamaño nominal aún pueden doblarse de manera diferente.
Los cambios en la composición química, el temple, la calidad de la costura o el historial de trabajo en frío son importantes.
Por este motivo, la aprobación de la primera pieza debe vincularse a cada lote de material, no solo al número de pieza.
2. Estado de las herramientas
Las matrices de doblado, matrices de presión y abrazaderas desgastadas reducen rápidamente la repetibilidad.
Incluso un desgaste leve cambia la presión de contacto y el movimiento del tubo.
Esto provoca desviación angular, marcas superficiales o cambios de ovalidad.
Un conjunto de herramientas desgastado puede hacer que una máquina en buen estado parezca imprecisa.
3. Rigidez y alineación de la máquina
La deflexión del bastidor, la holgura mecánica y una mala alineación de ejes afectan directamente el control del doblado.
Cuando la estructura de la máquina se mueve bajo carga, el ángulo programado deja de coincidir con la realidad.
Esto se hace más evidente con radios cerrados y tubos de pared más gruesa.
4. Ajustes del proceso
La velocidad de doblado, la presión de avance, la fuerza de sujeción y la posición del mandril influyen en la recuperación elástica.
Un ajuste que funciona para un diámetro puede fallar con otro.
La repetibilidad mejora cuando los ajustes se validan según la familia de materiales y el rango geométrico.
Qué afecta la repetibilidad de un lote a otro
El retorno elástico es una parte de la precisión.
La repetibilidad es un concepto más amplio.
Determina si la máquina dobladora de tubos puede mantener el mismo resultado a lo largo del tiempo.
Esto incluye turnos, operarios, lotes de material e intervalos de mantenimiento preventivo.
Riesgos comunes para la repetibilidad
- Referencias de fijación flojas o posición de carga inconsistente
- Deriva del servomotor o error de calibración del codificador
- Lubricación inadecuada durante ciclos prolongados
- Diferencias en la preparación de los extremos del tubo
- Cambios no controlados de la temperatura ambiente
- Ajustes del operario realizados fuera de las ventanas de parámetros aprobadas
Desde una perspectiva de control, los problemas de repetibilidad suelen ocultarse dentro de promedios aparentemente normales.
El proceso puede aprobar diez piezas y luego desviarse en la pieza once.
Cómo controlar el retorno elástico de forma práctica
El enfoque más eficaz es la compensación basada en datos verificados.
No dependa de la memoria ni de notas informales de configuración.
- Mida las propiedades reales del material de cada lote entrante cuando el riesgo de tolerancia sea elevado.
- Realice pruebas de primera pieza y registre el valor real de retorno elástico según el ángulo y el radio.
- Aplique valores de sobredoblado controlados dentro del programa de la máquina.
- Fije las herramientas y condiciones de configuración aprobadas para trabajos repetitivos.
- Revise las tendencias de desviación antes de que el proceso exceda los límites de inspección.
Este método convierte la precisión de la máquina dobladora de tubos en un proceso gestionado, no en una estimación.
También reduce el tiempo de configuración en pedidos repetidos.
Utilice sistemas de medición acordes al riesgo
Los medidores de ángulo básicos pueden ser suficientes para piezas simples.
Los conjuntos complejos suelen requerir medición 3D de tubos, verificaciones de referencias y trazabilidad digital.
Si el sistema de medición es débil, los datos de capacidad del proceso también lo serán.
Puntos de control de inspección que mejoran la estabilidad del doblado
Un plan de inspección sólido hace más que rechazar piezas defectuosas.
Indica al equipo por qué se produjo la desviación.
- Compruebe el diámetro, el espesor de pared y la rectitud de los tubos entrantes
- Verifique la identificación de las herramientas antes de cada configuración
- Confirme la presión de sujeción y la posición del mandril con respecto a la hoja aprobada
- Mida muestras de primera pieza, última pieza y muestras periódicas en proceso
- Registre ángulo, radio, rotación, aplanamiento y daños superficiales
- Analice las tendencias de resultados por máquina, operario y lote de material
Estos puntos de control respaldan tanto la consistencia de la calidad como un ensamblaje posterior más seguro.
También reducen la probabilidad de que pasen inadvertidas desviaciones dimensionales ocultas.
Por qué los equipos previos y posteriores siguen siendo importantes
La calidad del doblado no existe de forma aislada.
La precisión de corte, la preparación de extremos y la soldadura posterior influyen en la aceptación final.
En líneas de fabricación más grandes, la manipulación estable de piezas cilíndricas también favorece el control dimensional.
Por ejemplo, los talleres que sueldan secciones grandes de tubería también pueden utilizar unrotador de soldadura con husillo de avance.
Los modelos desde CHGK-2 hasta CHGK-60 manejan diferentes cargas de taller y diámetros de tubería.
Con control de conversión de frecuencia continua, la velocidad de rotación puede mantenerse estable durante las tareas de soporte de soldadura.
Este tipo de consistencia ayuda a conservar la calidad de ajuste después de que una máquina dobladora de tubos completa su trabajo.
Qué debe proporcionar un proveedor competente
La precisión de la máquina depende del diseño, la calidad de fabricación y la disciplina de soporte.
Por ello, la capacidad del proveedor debe evaluarse como parte del control de riesgos del proceso.
Wuxi Samgins International Trade Co., Ltd. suministra una amplia gama de equipos de fabricación.
Su cartera incluye dobladoras de tubos, máquinas herramienta CNC, robots de soldadura, sistemas de corte por láser y equipos de procesamiento de placas.
La empresa sigue los requisitos del sistema de calidad ISO9001 y respalda las normas basadas en CE para los productos pertinentes.
Para los compradores, esto significa que la selección de equipos puede alinearse más estrechamente con los requisitos de cumplimiento, repetibilidad y exportación.
Conclusión final
El rendimiento de una máquina dobladora de tubos está determinado por el material, las herramientas, la configuración y la disciplina de medición.
El retorno elástico no puede eliminarse, pero puede predecirse y controlarse.
La repetibilidad tampoco ocurre automáticamente.
Proviene de entradas estables, equipos calibrados, parámetros aprobados e inspección disciplinada.
En la producción real, los mejores resultados se obtienen al tratar la máquina dobladora de tubos como parte de un sistema controlado.
Este es el camino práctico hacia menos defectos, un ensamblaje más fluido y estándares de fabricación más fiables.
