Por lo general, no. Un robot de soldadura no necesita automáticamente un dispositivo de fijación específico para cada geometría de pieza diferente. El requisito real es una ubicación estable y repetible de la pieza en la junta de soldadura. Si un dispositivo puede colocar varias variantes de piezas dentro de la ventana de tolerancia programada del robot, un dispositivo compartido o modular puede funcionar bien. Si los cambios en la forma de la pieza alteran demasiado la posición de la junta, la separación, el ángulo o el comportamiento de la distorsión térmica, entonces resulta difícil evitar un dispositivo específico.

Esta distinción es importante porque la soldadura robótica tolera menos variaciones que muchas operaciones manuales. Un soldador cualificado puede compensar un borde ligeramente desplazado, una abertura de raíz más amplia o una pestaña desalineada después de la soldadura por puntos. Un robot sigue puntos enseñados o datos de trayectoria. A menos que la celda incluya seguimiento de junta, detección por contacto, corrección por visión o programación adaptativa, la antorcha seguirá desplazándose a las mismas coordenadas incluso cuando la junta real se haya movido. En la práctica, la elección del dispositivo está vinculada a la variación admisible de la pieza, no solo a su forma general.

Qué hace realmente el dispositivo de fijación

En la soldadura robótica, el dispositivo de fijación no es solo un elemento de sujeción. Establece referencias, resiste el movimiento durante la sujeción, controla la distorsión durante la soldadura y presenta la junta a la antorcha con un ángulo accesible. Para soldaduras de filete en soportes de acero al carbono, esto puede ser sencillo: dos pasadores de posicionamiento, un bloque de tope, una abrazadera neumática y espacio suficiente para el cuello de la pistola. Para una carcasa de acero inoxidable con cordones largos, el movimiento térmico y los requisitos estéticos pueden exigir una configuración mucho más controlada, que incluya respaldo de cobre, abrazaderas segmentadas y una secuencia que gestione la contracción entre pasadas.

Al preguntar: «¿Los robots de soldadura requieren utillajes especiales para cada geometría de pieza diferente?», la pregunta más útil suele ser más concreta: ¿qué diferencias geométricas modifican realmente la ejecución de la soldadura? Una pieza puede parecer diferente en el plano y, aun así, compartir los mismos planos de referencia, la misma línea de junta y el mismo acceso de la antorcha. En ese caso, puede bastar una base de dispositivo con nidos o bloques localizadores intercambiables. Otro par de piezas puede parecer similar, pero una tiene una cartela que bloquea la aproximación de la antorcha, o una posición de lengüeta que desplaza el cordón unos milímetros. Esas pequeñas diferencias pueden obligar a utilizar un concepto de dispositivo distinto.

Casos en los que suele justificarse un dispositivo específico

El utillaje específico es más probable cuando el conjunto soldado tiene tolerancias dimensionales ajustadas después de la soldadura, cuando la secuencia de montaje es sensible o cuando la pieza tiene una geometría que reacciona fuertemente al calor. Los componentes de chapa fina son un ejemplo habitual. Un robot puede soldarlos de forma consistente, pero solo si el dispositivo controla el ajuste y evita el levantamiento local. Si el espesor de la chapa, la longitud de la pestaña o la recuperación elástica de doblado cambia de un modelo a otro, un dispositivo universal puede perder suficiente control como para afectar a la colocación del cordón o a la distorsión.

Las fabricaciones de tubos y tuberías crean otro límite. Las piezas redondas tienden a girar, la ovalidad puede variar y la preparación de los extremos cortados puede no ser perfectamente uniforme después del aserrado o corte por láser. Si un bastidor tubular utiliza tubo cuadrado de 40 mm y otro utiliza tubo rectangular de 60 mm con diferentes ángulos de unión, los puntos de sujeción, las alturas de soporte y las ventanas de acceso de la antorcha pueden requerir una disposición específica. Incluso cuando el robot pueda reprogramarse, el dispositivo debe evitar que el conjunto se desplace durante los ciclos de punteado y soldadura.

Las piezas estructurales pesadas también pueden justificar dispositivos específicos, aunque por un motivo diferente. El problema puede no ser solo la precisión de posicionamiento, sino la rigidez y la trayectoria de carga. Un conjunto soldado fabricado con chapa gruesa, secciones de viga H o componentes mecanizados puede ejercer una fuerza considerable sobre abrazaderas y localizadores. Si las superficies del dispositivo se deforman bajo carga o durante ciclos repetidos de carga, la repetibilidad disminuye. En tales casos, un dispositivo robusto diseñado para una familia de piezas puede ser más seguro que un sistema altamente ajustable con muchas interfaces atornilladas.

• Una junta que debe mantenerse dentro de una tolerancia posicional estrecha porque el robot utiliza puntos enseñados fijos con detección limitada.
• Piezas cuyos cambios geométricos bloquean el ángulo de la antorcha, la holgura de la boquilla o el tendido de cables de una manera que no puede resolverse con pequeños cambios en los localizadores.
• Conjuntos en los que la secuencia de sujeción afecta directamente a la distorsión final, especialmente en materiales de pared delgada, cordones largos o patrones de soldadura asimétricos.
• Piezas de trabajo con suficiente masa o efecto de palanca como para que un bastidor de dispositivo genérico pueda flexionarse o desgastarse más rápido de lo esperado.

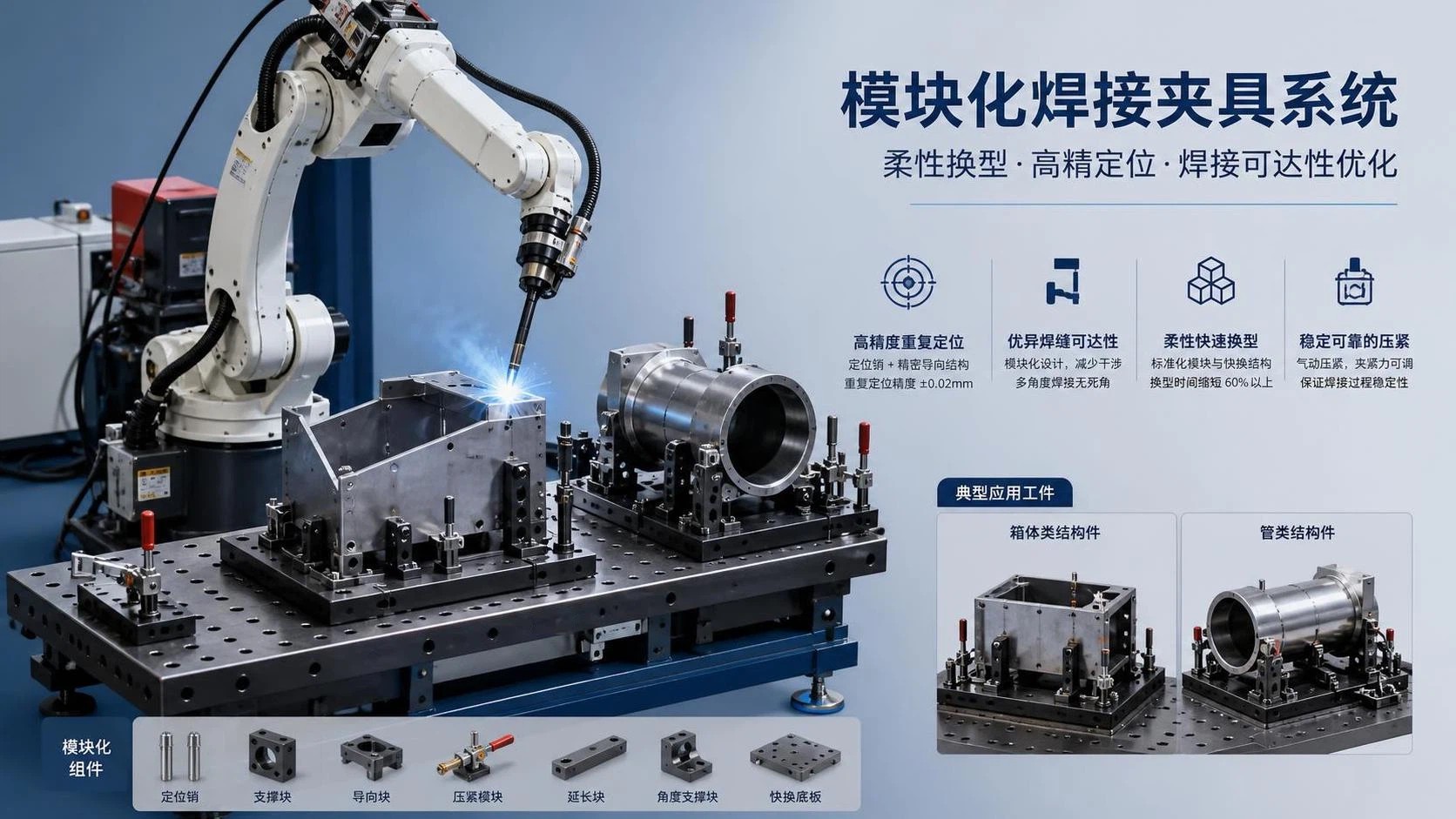

Cuándo el utillaje modular es una mejor solución

El utillaje modular funciona mejor cuando las piezas pertenecen a una verdadera familia, en lugar de ser una colección poco relacionada de planos. Una familia de piezas puede compartir la misma referencia base, espesores de material similares, un estilo de junta de soldadura comparable y una dirección de carga común. En esa situación, el dispositivo puede utilizar una placa base estándar, orificios en retícula, nidos reemplazables, topes ajustables y abrazaderas de cambio rápido. El programa del robot puede entonces alternar entre recetas manteniendo un sistema de coordenadas conocido.

Este enfoque es habitual en talleres que gestionan fabricación de volumen medio, donde los tamaños de lote cambian con frecuencia. El valor no reside solo en un menor coste de utillaje. También importan el tiempo de cambio, el espacio en planta y el esfuerzo de mantenimiento. Diez dispositivos específicos para diez piezas de bajo volumen pueden requerir más almacenamiento y atención de preparación que una plataforma modular con posiciones de localizadores documentadas. Sin embargo, modular no significa ajustable de forma imprecisa mediante prueba y error. Si los operarios tienen que calzar las piezas manualmente o «ajustar finamente» los topes en cada turno, el dispositivo ya no ofrece repetibilidad de nivel robótico.

También existe un punto intermedio práctico: un cuerpo de dispositivo específico con elementos de contacto intercambiables. Esto suele ser útil cuando el volumen envolvente de la pieza se mantiene similar, pero una o dos características cambian de posición. Por ejemplo, un soporte fabricado puede conservar la misma placa principal y pared lateral, mientras que los patrones de orificios o las ubicaciones de lengüetas varían según el modelo. Los pasadores localizadores, dedos de tope o almohadillas de abrazadera reemplazables pueden adaptarse a esas variantes sin rediseñar todo el dispositivo. Sigue siendo utillaje especializado, pero no un dispositivo completo por cada plano.

La calidad de la junta importa más que el contorno exterior

Muchas personas se centran primero en el contorno de la pieza, pero al robot solo le importa la junta de soldadura y la consistencia con la que la antorcha puede acceder a ella. Dos piezas con perfiles exteriores muy diferentes pueden soldarse correctamente en la misma celda si la línea de junta se presenta en la misma posición y orientación. Por otro lado, dos bastidores casi idénticos pueden necesitar utillajes diferentes si uno utiliza una junta solapada y el otro una junta de esquina con un ángulo de pistola más cerrado.

El estado del material también cambia la respuesta. El acero laminado en caliente con cascarilla, las piezas cortadas por láser con oxidación variable en los bordes, los componentes galvanizados y el aluminio con acumulación de capa de óxido no se comportan igual durante la soldadura. Si la ventana de proceso ya es estrecha debido al estado de la superficie o a la sensibilidad del ajuste, el utillaje tiene menos margen de error. Un dispositivo modular puede seguir funcionando, pero podría necesitar un mejor asentamiento de la pieza, una sujeción más firme o rutinas de detección adicionales.

En particular, en el aluminio, la expansión térmica y la limpieza de la pieza suelen revelar rápidamente las debilidades del dispositivo. Las superficies de contacto blandas pueden desgastarse, los puntos de posicionamiento pueden acumular residuos y el conjunto puede moverse a medida que se acumula calor. Las piezas de acero inoxidable pueden presentar otro problema: la coloración térmica y el aspecto estético pueden hacer que las marcas de abrazadera, el soporte posterior y la secuenciación de soldadura sean más importantes que en las fabricaciones habituales de acero al carbono.

El diseño del dispositivo debe corresponder al proceso de soldadura

La soldadura robótica MIG suele ser más tolerante a pequeñas variaciones de separación que TIG, pero eso no elimina la necesidad de una ubicación precisa. Si se utiliza MIG pulsado en secciones finas, el proceso puede tolerar cierta variación y, aun así, requerir una distancia estable entre la antorcha y la pieza, además de una aproximación limpia. Los procesos tándem o de mayor deposición pueden aumentar el aporte térmico y hacer más crítica la restricción. La soldadura por puntos, la soldadura láser y la soldadura por arco imponen requisitos diferentes de rigidez y accesibilidad al dispositivo, incluso cuando se trata de la misma geometría de pieza.

Los posicionadores complican aún más la decisión. Una pieza que parece requerir un dispositivo específico en una configuración de mesa plana y fija puede resultar más fácil de estandarizar si un posicionador servo puede girarla a una orientación de soldadura común. Por el contrario, una vez que una pieza se monta en una configuración de cabezal y contrapunto, el equilibrio, la línea central y el espacio de colisión pueden obligar a utilizar un montaje específico. El dispositivo forma parte del sistema de movimiento, no es un accesorio aislado.

Errores comunes durante la planificación

Un error frecuente es asumir que los robots programables pueden compensar la variación del dispositivo únicamente mediante software. La programación fuera de línea, la detección táctil de la antorcha o la visión pueden corregir algunos errores posicionales, pero no sustituyen una sujeción deficiente de la pieza. Si un componente se levanta al sujetarlo, se desplaza bajo tensión térmica o llega con una calidad de corte inconsistente, el robot aún puede producir soldaduras inestables o perder tiempo de ciclo en búsquedas repetidas.

Otro error es diseñar un dispositivo universal en torno a la máxima ajustabilidad en lugar de la repetibilidad. Los rieles deslizantes, los múltiples soportes ranurados y los localizadores ajustados manualmente pueden parecer flexibles durante la revisión del diseño, pero resultar difíciles de bloquear con precisión en la planta de producción. Después de varios cambios, el desgaste, la acumulación de salpicaduras y la variación de los operarios pueden reducir la precisión. Un sistema modular más disciplinado suele basarse en topes rígidos definidos, piezas de cambio con pasadores y configuraciones documentadas, en lugar de características infinitamente ajustables.

También existe una tendencia a subestimar la carga y descarga. Si un dispositivo puede sujetar técnicamente cinco familias de piezas, pero exige una carga incómoda alrededor de abrazaderas y cavidades de holgura para la antorcha, el rendimiento práctico puede verse afectado. El robot puede dedicar menos tiempo a soldar que el operario a posicionar las piezas. En algunas celdas, un dispositivo específico más sencillo y con acceso rápido genera un flujo más fluido que un dispositivo universal con demasiados compromisos.

El mantenimiento y el desgaste afectan a la decisión sobre el dispositivo

Los dispositivos en celdas de soldadura trabajan en un entorno severo. Las salpicaduras se acumulan en los puntos de contacto, los cilindros de abrazadera pierden consistencia con el tiempo, los compuestos antisalpicaduras atraen suciedad y el calentamiento repetido puede alterar pequeños detalles importantes para el asentamiento de la pieza. Un dispositivo modular con muchos elementos reemplazables puede ser más fácil de mantener si esos puntos de desgaste están estandarizados. También puede resultar más difícil de mantener si el sistema tiene demasiadas piezas pequeñas y no cuenta con una rutina de inspección clara.

Los pasadores localizadores, las almohadillas de apoyo y las caras de las abrazaderas deben seleccionarse teniendo en cuenta los patrones reales de desgaste. Los insertos de acero endurecido pueden ser apropiados para la carga repetida de piezas mecanizadas. Pueden preferirse materiales de contacto más blandos cuando es importante evitar marcas estéticas. Si debe evitarse la contaminación del acero inoxidable, los materiales de utillaje y las prácticas de limpieza pueden requerir mayor atención. Estos detalles influyen en si un dispositivo compartido se mantiene estable entre múltiples geometrías o se desvía lentamente fuera de una tolerancia útil.

El transporte, la instalación y la variación de los procesos previos también importan

Las piezas no llegan a la celda de soldadura como modelos CAD perfectos. Proceden de operaciones de corte, doblado, mecanizado, laminado o punteado previo, y cada etapa anterior añade variación. La chapa cortada en una máquina puede tener una condición de borde ligeramente diferente de la cortada en otra. La recuperación elástica de la plegadora puede modificar el ángulo de la pestaña. Las piezas largas pueden deformarse durante el almacenamiento o el transporte en palés si el apoyo para apilamiento es deficiente. Una estrategia de dispositivos que parece adecuada durante la evaluación de muestras puede tener dificultades cuando aparece la variación normal del taller.

Las condiciones de instalación también son importantes. La planitud del suelo, la alineación del posicionador, el tendido de servicios y el acceso para mantenimiento influyen en el rendimiento del dispositivo. Un dispositivo grande que sea difícil de realinear después de retirarlo puede no ser ideal para una línea de producción mixta. En algunas instalaciones, el acoplamiento repetible a una base común es más valioso que hacer que el propio dispositivo sea altamente ajustable.

Una forma práctica de decidir

La prueba más fiable es trazar la variación real que llega a la junta de soldadura. Mida dónde queda la junta con respecto a las referencias elegidas en las piezas de muestra, no solo las dimensiones nominales de los planos. Registre el rango de separación, el error angular, el estado del borde y la deformación después de la sujeción. Después compare esos valores con la tolerancia del proceso, el acceso de la antorcha y la capacidad de detección. Si varias geometrías siguen colocando la soldadura casi en la misma ubicación y orientación, el utillaje compartido es una opción realista. Si no es así, forzarlas en un solo dispositivo suele generar costes ocultos en depuración y tiempo de inactividad.

Entonces, ¿los robots de soldadura necesitan dispositivos específicos para cada forma de pieza? No, pero sí necesitan utillajes que hagan predecible cada junta de soldadura. A veces eso significa un dispositivo específico por pieza. Otras veces significa una plataforma modular con piezas de cambio controladas. El factor decisivo no es la cantidad de formas en la lista de planos. Es si el robot puede alcanzar la junta de manera consistente, en condiciones de producción, con una carga estable, una distorsión aceptable y un utillaje que pueda mantenerse.
