عادةً، لا. لا يحتاج روبوت اللحام تلقائيًا إلى تجهيزة مخصصة لكل هندسة مختلفة للقطعة. المتطلب الحقيقي هو تحديد موضع ثابت وقابل للتكرار للقطعة عند وصلة اللحام. إذا كانت التجهيزة تستطيع وضع عدة نماذج من القطع ضمن نافذة التفاوت المبرمجة للروبوت، فقد تعمل تجهيزة مشتركة أو معيارية بشكل جيد. أما إذا كانت تغييرات شكل القطعة تؤثر كثيرًا في موضع الوصلة أو الفجوة أو الزاوية أو سلوك التشوه الحراري، فيصعب تجنب التجهيزة المخصصة.

هذا التمييز مهم لأن اللحام الروبوتي أقل تسامحًا مع التفاوتات من كثير من العمليات اليدوية. يستطيع اللحام الماهر التعويض عن حافة مزاحة قليلًا، أو فجوة جذر أوسع، أو شفة خرجت عن التعامد بعد اللحام النقطي. أما الروبوت فيتبع نقاطًا مُعلَّمة أو بيانات مسار. ما لم تتضمن الخلية تتبع الوصلة، أو الاستشعار باللمس، أو التصحيح بالرؤية، أو البرمجة التكيفية، فستظل شعلة اللحام تتحرك إلى الإحداثيات نفسها حتى لو تحركت الوصلة الفعلية. عمليًا، يرتبط اختيار التجهيزة بالتفاوت المسموح به للقطعة، وليس فقط بشكلها العام.

ما الذي تقوم به التجهيزة فعليًا

في اللحام الروبوتي، لا تُعد التجهيزة مجرد جهاز تثبيت. فهي تحدد المراجع، وتقاوم الحركة أثناء التثبيت، وتتحكم في التشوه أثناء اللحام، وتعرض الوصلة للشعلة بزاوية يمكن الوصول إليها. بالنسبة للحامات الزاوية على حوامل من الفولاذ الكربوني، قد يكون الأمر بسيطًا: دبوسا تموضع، وكتلة إيقاف، ومشبك هوائي، وخلوص كافٍ لعنق المسدس. أما بالنسبة لحاوية من الفولاذ المقاوم للصدأ ذات لحامات درزية طويلة، فقد تفرض الحركة الحرارية والمتطلبات الجمالية إعدادًا أكثر تحكمًا، يشمل دعمًا نحاسيًا، ومشابك مجزأة، وتسلسلًا يدير الانكماش بين التمريرات.

عند السؤال: «هل تتطلب روبوتات اللحام تجهيزات خاصة لكل هندسة مختلفة للقطعة؟»، غالبًا ما يكون السؤال الأكثر فائدة أضيق نطاقًا: أي الاختلافات الهندسية تغير تنفيذ اللحام فعليًا؟ قد تبدو القطعة مختلفة على الورق لكنها تشترك في مستويات المرجع نفسها وخط الوصلة نفسه ووصول الشعلة نفسه. في هذه الحالة، قد تكفي قاعدة تجهيزة واحدة مع أعشاش أو كتل تموضع قابلة للتبديل. وقد يبدو زوج آخر من القطع متشابهًا، لكن إحداهما تحتوي على صفيحة تقوية تحجب اقتراب الشعلة، أو موضع لسان يزحزح الدرزة بضعة ملليمترات. يمكن لهذه الفروق الصغيرة أن تفرض مفهوم تجهيزة مختلفًا.

الحالات التي غالبًا ما تبرر استخدام تجهيزة مخصصة

يزداد احتمال الحاجة إلى تجهيزات مخصصة عندما تكون للجزء الملحوم تفاوتات أبعادية ضيقة بعد اللحام، أو عندما يكون تسلسل التجميع حساسًا، أو عندما تكون هندسة القطعة شديدة التأثر بالحرارة. وتُعد مكونات الصفائح الرقيقة مثالًا شائعًا. يمكن للروبوت لحامها باستمرارية، ولكن فقط إذا كانت التجهيزة تتحكم في المطابقة وتمنع الارتفاع الموضعي. وإذا تغير سمك الصفيحة أو طول الشفة أو ارتداد الثني من طراز إلى آخر، فقد تفقد التجهيزة العامة قدرًا كافيًا من التحكم بما يؤثر في موضع خرزة اللحام أو التشوه.

تشكل أعمال الأنابيب والمواسير حدًا آخر. فالقطع المستديرة تميل إلى الدوران، وقد يختلف التبييض، وقد لا يكون تجهيز الطرف المقطوع متسقًا تمامًا بعد النشر أو القطع بالليزر. إذا كان إطار أنبوبي يستخدم أنبوبًا مربعًا 40 mm بينما يستخدم إطار آخر أنبوبًا مستطيلاً 60 mm بزوايا عقد مختلفة، فقد تحتاج نقاط التثبيت وارتفاعات الدعم ونوافذ وصول الشعلة إلى ترتيب مخصص. حتى عندما يمكن إعادة برمجة الروبوت، يجب أن تمنع التجهيزة التجميع من الانزلاق التدريجي أثناء دورات اللحام النقطي واللحام.

يمكن للأجزاء الإنشائية الثقيلة أيضًا أن تبرر تجهيزات مخصصة، ولكن لسبب مختلف. فقد لا تقتصر المسألة على دقة الموضع، بل تشمل الصلابة ومسار الحمل. يمكن لجزء ملحوم مصنوع من صفيحة سميكة أو مقاطع H-beam أو مكونات مشغلة آليًا أن يفرض قوة كبيرة على المشابك وعناصر التمركز. وإذا انحرفت أسطح التجهيزة تحت الحمل أو تحت دورات التحميل المتكررة، تنخفض قابلية التكرار. في مثل هذه الحالات، قد تكون التجهيزة المتينة المصممة لعائلة واحدة من القطع أكثر أمانًا من نظام قابل للضبط بدرجة كبيرة يحتوي على العديد من الوصلات المثبتة بالمسامير.

• وصلة يجب أن تبقى ضمن تفاوت موضعي ضيق لأن الروبوت يستخدم نقاطًا مُعلَّمة ثابتة مع استشعار محدود.
• قطع تؤدي تغيرات هندستها إلى حجب زاوية الشعلة أو خلوص الفوهة أو مسار الكابل بصورة لا يمكن حلها بتغييرات بسيطة في عناصر التمركز.
• تجميعات يؤثر فيها تسلسل التثبيت مباشرةً في التشوه النهائي، خصوصًا للمواد ذات الجدران الرقيقة أو الدرزات الطويلة أو أنماط اللحام غير المتماثلة.
• قطع عمل لها كتلة أو ذراع عزم كافيان لجعل إطار التجهيزة العامة ينثني أو يتآكل أسرع من المتوقع.

متى تكون التجهيزات المعيارية خيارًا أفضل

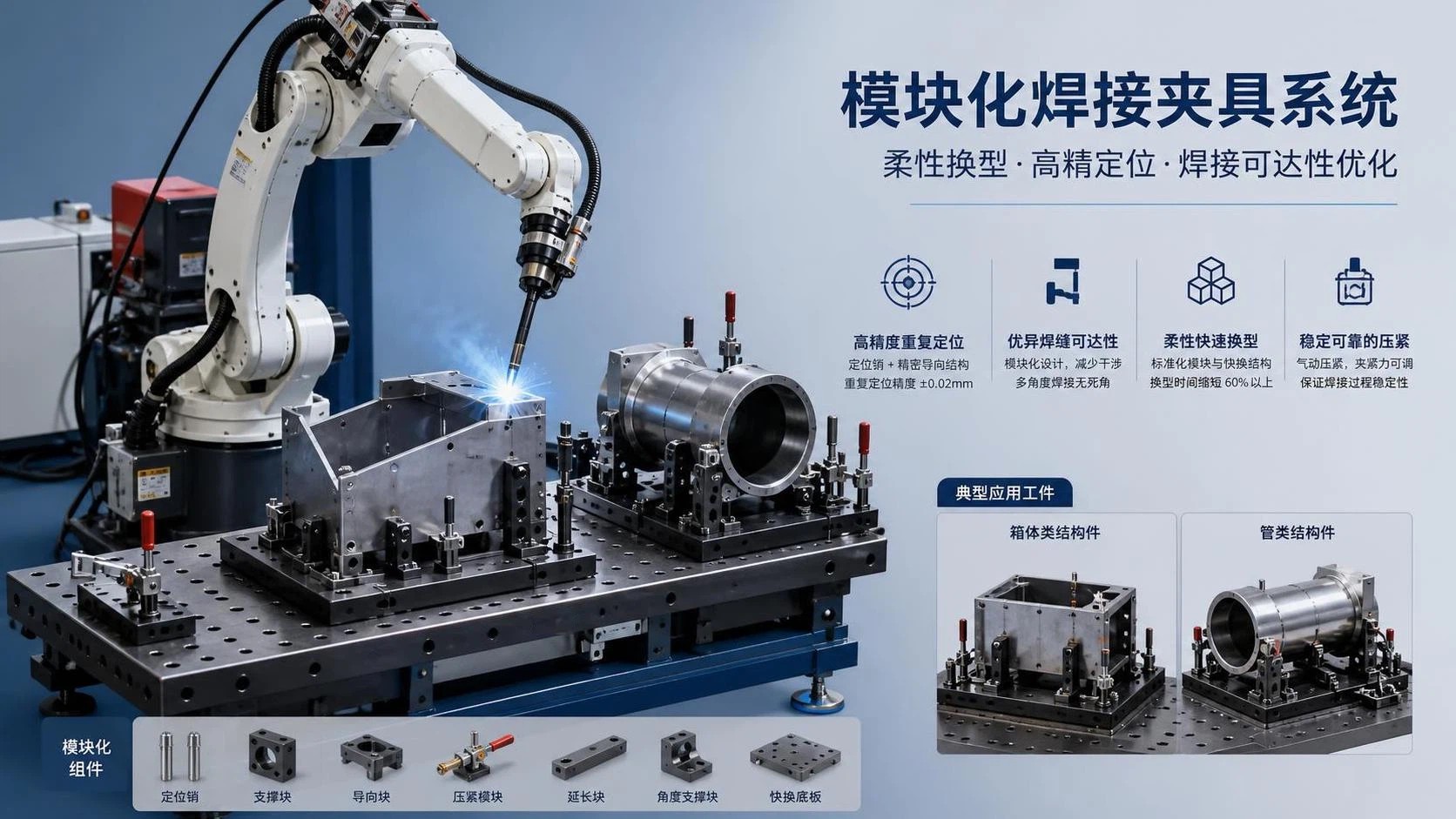

تعمل التجهيزات المعيارية بأفضل شكل عندما تنتمي القطع إلى عائلة حقيقية، وليس إلى مجموعة فضفاضة من الرسومات غير المرتبطة. قد تشترك عائلة القطع في مرجع قاعدة واحد، وسمك مادة مماثل، ونمط وصلة لحام قابل للمقارنة، واتجاه تحميل مشترك. في هذه الحالة، يمكن أن تستخدم التجهيزة صفيحة قاعدة قياسية، وثقوب شبكة، وأعشاشًا قابلة للاستبدال، ومصدات قابلة للضبط، ومشابك سريعة التبديل. ويمكن لبرنامج الروبوت عندئذٍ الانتقال بين الوصفات مع الحفاظ على نظام إحداثيات معروف.

هذا النهج شائع في الورش التي تتعامل مع تصنيع متوسط الحجم حيث تتغير أحجام الدفعات كثيرًا. ولا تقتصر القيمة على خفض تكلفة المعدات فقط؛ إذ إن وقت التبديل، ومساحة الأرضية، وجهد الصيانة مهمة أيضًا. قد تستهلك عشر تجهيزات مخصصة لعشر قطع منخفضة الحجم مساحة تخزين واهتمامًا بالإعداد أكثر من منصة معيارية واحدة ذات مواضع تموضع موثقة. ومع ذلك، لا تعني المعيارية قابلية ضبط فضفاضة بطريقة التجربة والخطأ. إذا اضطر المشغلون إلى استخدام الحشوات يدويًا أو «الضبط الدقيق» للمصدات في كل وردية، فلن تعود التجهيزة تقدم قابلية تكرار بمستوى الروبوت.

يوجد أيضًا حل وسط عملي: جسم تجهيزة مخصص بعناصر تلامس قابلة للتبديل. يكون هذا مفيدًا غالبًا عندما يبقى الغلاف العام للقطعة متشابهًا لكن ميزة أو ميزتين تتغيران. على سبيل المثال، قد يحتفظ الحامل المصنّع بالصفيحة الرئيسية والجدار الجانبي نفسيهما، بينما تختلف أنماط الثقوب أو مواضع الألسنة حسب الطراز. يمكن لدبابيس التمركز أو أصابع الإيقاف أو وسادات المشبك القابلة للاستبدال استيعاب هذه المتغيرات دون إعادة تصميم التجهيزة بأكملها. يظل هذا تجهيزًا متخصصًا، لكنه ليس تجهيزة كاملة لكل رسم.

جودة الوصلة أهم من المحيط الخارجي

يركز كثير من الناس أولًا على شكل القطعة الخارجي، لكن الروبوت لا يهتم إلا بوصلة اللحام وبمدى اتساق وصول الشعلة إليها. يمكن لقطعتين لهما ملامح خارجية مختلفة جدًا أن تُلحما جيدًا في الخلية نفسها إذا قُدم خط الوصلة في الموضع والاتجاه نفسيهما. ومن ناحية أخرى، قد تحتاج إطارات متطابقة تقريبًا إلى تجهيزات مختلفة إذا كان أحدها يستخدم وصلة تراكب والآخر وصلة زاوية بزاوية مسدس أضيق.

تغير حالة المادة الإجابة أيضًا. فالفولاذ المدرفل على الساخن ذي القشور، والقطع بالليزر ذات أكسدة الحواف المتفاوتة، والمكونات المجلفنة، والألومنيوم المتراكم عليه طبقة أكسيد لا تتصرف بالطريقة نفسها أثناء اللحام. إذا كانت نافذة العملية ضيقة أصلًا بسبب حالة السطح أو حساسية المطابقة، يكون هامش الخطأ في التجهيز أقل. قد تظل التجهيزة المعيارية صالحة، لكنها قد تحتاج إلى تثبيت أفضل للقطعة، أو قوة تثبيت أكبر، أو إجراءات استشعار إضافية.

وبالنسبة للألومنيوم على وجه الخصوص، فإن التمدد الحراري ونظافة القطعة يكشفان غالبًا نقاط ضعف التجهيزة بسرعة. قد تتآكل أسطح التلامس اللينة، وقد تتجمع الشوائب عند نقاط التمركز، وقد يتحرك التجميع مع تراكم الحرارة. وقد تثير القطع المصنوعة من الفولاذ المقاوم للصدأ مشكلة مختلفة: إذ يمكن أن يجعل تغير لون الحرارة والمظهر الجمالي علامات المشابك والدعم الخلفي وتسلسل اللحام أكثر أهمية مما هي عليه في تصنيع الفولاذ الكربوني العادي.

يجب أن يتوافق تصميم التجهيزة مع عملية اللحام

غالبًا ما يكون اللحام الروبوتي MIG أكثر تسامحًا مع التفاوتات الصغيرة في الفجوة مقارنةً بـ TIG، لكن ذلك لا يلغي الحاجة إلى تموضع دقيق. عند استخدام MIG النبضي على المقاطع الرقيقة، قد تتحمل العملية بعض التفاوت مع استمرار الحاجة إلى مسافة ثابتة بين الشعلة والقطعة واقتراب نظيف. يمكن للعمليات الترادفية أو ذات معدل الترسيب الأعلى أن تزيد مدخلات الحرارة وتجعل التقييد أكثر أهمية. يفرض كل من اللحام النقطي واللحام بالليزر واللحام القوسي متطلبات مختلفة على صلابة التجهيزة وإمكانية الوصول، حتى عند التعامل مع هندسة القطعة نفسها.

تزيد أدوات التموضع من تعقيد القرار. فالقطعة التي تبدو محتاجة إلى تجهيزة مخصصة في إعداد طاولة مسطحة وثابتة قد تصبح أسهل في التوحيد إذا استطاع جهاز تموضع مؤازر تدويرها إلى اتجاه لحام مشترك. وعلى العكس، بمجرد تركيب قطعة على إعداد رأس متحرك ورأس خلفي، قد يفرض الاتزان وخط المنتصف وحدود التصادم تثبيتًا مخصصًا. التجهيزة جزء من نظام الحركة، وليست ملحقًا منفصلاً.

أخطاء التقدير الشائعة أثناء التخطيط

من الأخطاء المتكررة افتراض أن الروبوتات القابلة للبرمجة تستطيع استيعاب تفاوتات التجهيزة بالبرمجيات وحدها. يمكن للبرمجة غير المتصلة، أو استشعار لمس الشعلة، أو الرؤية تصحيح بعض أخطاء الموضع، لكنها لا تحل محل تقييد القطعة بشكل جيد. إذا ارتفع أحد المكونات عند تثبيته، أو تحرك تحت الإجهاد الحراري، أو وصل بجودة قطع غير متسقة، فقد يظل الروبوت ينتج لحامات غير مستقرة أو يفقد زمن الدورة في عمليات بحث متكررة.

خطأ آخر هو تصميم تجهيزة عامة لتحقيق أقصى قابلية للضبط بدلًا من قابلية التكرار. قد تبدو القضبان المنزلقة والحوامل متعددة الشقوق وعناصر التمركز المضبوطة يدويًا مرنة أثناء مراجعة التصميم، لكنها تصبح صعبة الإقفال بدقة على أرضية الإنتاج. بعد عدة عمليات تبديل، قد يؤدي التآكل وتراكم رذاذ اللحام وتفاوت المشغلين إلى تقليل الدقة. يعتمد النظام المعياري الأكثر انضباطًا عادةً على مصدات صلبة محددة، وأجزاء تبديل مزودة بدبابيس، وإعدادات موثقة، بدلًا من ميزات قابلة للضبط بلا حدود.

كما يوجد ميل إلى التقليل من أهمية التحميل والتفريغ. إذا كانت التجهيزة تستطيع تقنيًا تثبيت خمس عائلات من القطع لكنها تتطلب تحميلًا صعبًا حول المشابك وجيوب خلوص الشعلة، فقد يتضرر الإنتاج العملي. وقد يقضي الروبوت وقتًا أقل في اللحام مما يقضيه المشغل في تموضع القطع. في بعض الخلايا، تحقق تجهيزة مخصصة أبسط ذات وصول سريع تدفقًا أكثر سلاسة من تجهيزة عامة بها تنازلات كثيرة جدًا.

تؤثر الصيانة والتآكل في قرار التجهيزة

تعمل التجهيزات في خلايا اللحام ضمن بيئة قاسية. يتراكم رذاذ اللحام على نقاط التلامس، وتفقد أسطوانات المشابك اتساقها بمرور الوقت، وتجذب مركبات مقاومة رذاذ اللحام الأوساخ، ويمكن للتسخين المتكرر أن يغير تفاصيل صغيرة مهمة لارتكاز القطعة. قد تكون التجهيزة المعيارية ذات العناصر القابلة للاستبدال العديدة أسهل في الصيانة إذا كانت نقاط التآكل هذه موحدة. وقد تصبح أصعب في الصيانة أيضًا إذا احتوى النظام على أجزاء صغيرة كثيرة ولم يكن له إجراء فحص واضح.

ينبغي اختيار دبابيس التمركز ووسادات الارتكاز وأوجه المشابك مع مراعاة أنماط التآكل الفعلية. قد تكون إدخالات الفولاذ المقسى مناسبة للتحميل المتكرر للقطع المشغلة آليًا. وقد تُفضل مواد تلامس أكثر ليونة عندما تكون العلامات الجمالية مهمة. وإذا كان يجب تجنب تلوث الفولاذ المقاوم للصدأ، فقد تحتاج مواد الأدوات وممارسات التنظيف إلى اهتمام أكبر. تؤثر هذه التفاصيل في ما إذا كانت التجهيزة المشتركة ستظل ثابتة عبر هندسات متعددة أو ستنحرف تدريجيًا خارج التفاوت المفيد.

النقل والتركيب وتفاوتات العمليات السابقة مهمة أيضًا

لا تصل القطع إلى خلية اللحام كنماذج CAD مثالية. فهي تأتي من عمليات القطع أو الثني أو التشغيل الآلي أو الدرفلة أو عمليات اللحام النقطي السابقة، وتضيف كل خطوة سابقة تفاوتًا. قد تكون الصفيحة المقطوعة على آلة ما ذات حالة حافة مختلفة قليلًا عن صفيحة مقطوعة على آلة أخرى. وقد يغير ارتداد مكبس الثني زاوية الشفة. وقد تتشوه القطع الطويلة أثناء التخزين أو النقل على المنصات إذا كان دعم التكديس ضعيفًا. قد تواجه استراتيجية التجهيزة التي تبدو كافية أثناء تقييم العينات صعوبة عند ظهور تفاوتات الورشة العادية.

تُعد ظروف التركيب مهمة كذلك. تؤثر استواء الأرضية ومحاذاة جهاز التموضع وتمديد المرافق وإمكانية الوصول للصيانة في أداء التجهيزة. قد لا تكون التجهيزة الكبيرة التي يصعب إعادة محاذاتها بعد إزالتها مثالية لخط إنتاج مختلط. في بعض التركيبات، يكون التثبيت المتكرر على قاعدة مشتركة أكثر قيمة من جعل التجهيزة نفسها قابلة للضبط بدرجة كبيرة.

طريقة عملية لاتخاذ القرار

الاختبار الأكثر موثوقية هو تحديد التفاوت الفعلي الذي يصل إلى وصلة اللحام. قِس موضع الوصلة بالنسبة إلى المراجع المختارة عبر عينات القطع، وليس الأبعاد الاسمية من الرسومات فقط. سجّل نطاق الفجوة والخطأ الزاوي وحالة الحافة والتشوه بعد التثبيت. ثم قارن هذه القيم مع تفاوت العملية ووصول الشعلة وقدرة الاستشعار. إذا كانت عدة هندسات لا تزال تضع اللحام في الموضع والاتجاه نفسيهما تقريبًا، فإن التجهيز المشترك واقعي. وإذا لم تفعل، فإن إجبارها على استخدام تجهيزة واحدة غالبًا ما يخلق تكلفة خفية في تصحيح المشكلات ووقت التوقف.

إذن، هل تحتاج روبوتات اللحام إلى تجهيزات مخصصة لكل شكل للقطعة؟ لا، لكنها تحتاج إلى تجهيزات تجعل كل وصلة لحام قابلة للتنبؤ. يعني ذلك أحيانًا تجهيزة مخصصة واحدة لكل قطعة. وأحيانًا يعني منصة معيارية بأجزاء تبديل مضبوطة. العامل الحاسم ليس عدد الأشكال في قائمة الرسومات، بل ما إذا كان الروبوت يستطيع الوصول إلى الوصلة باستمرار، في ظروف الإنتاج، مع تحميل ثابت وتشوه مقبول وأدوات قابلة للصيانة.
