Обычно нет. Сварочному роботу не требуется автоматически отдельное специальное приспособление для каждой различной геометрии детали. Фактическое требование — стабильное и повторяемое позиционирование детали в зоне сварного соединения. Если приспособление может размещать несколько вариантов деталей в пределах запрограммированного для робота окна допусков, хорошо может работать общее или модульное приспособление. Если изменения формы детали слишком сильно изменяют положение соединения, зазор, угол или характер тепловой деформации, специального приспособления становится трудно избежать.

Это различие важно, поскольку роботизированная сварка менее терпима к отклонениям, чем многие ручные операции. Квалифицированный сварщик может компенсировать слегка смещенную кромку, увеличенный корневой зазор или фланец, выведенный из прямого угла после прихваточной сварки. Робот следует заданным точкам или данным траектории. Если ячейка не включает отслеживание шва, контактное измерение, коррекцию с помощью машинного зрения или адаптивное программирование, горелка все равно будет перемещаться к тем же координатам, даже когда фактическое соединение сместилось. На практике выбор приспособления связан с допустимыми отклонениями детали, а не только с ее общей формой.

Что на самом деле делает приспособление

В роботизированной сварке приспособление — это не просто удерживающее устройство. Оно задает базы, препятствует перемещению при зажиме, контролирует деформацию во время сварки и располагает соединение под доступным для горелки углом. Для угловых швов на кронштейнах из углеродистой стали это может быть просто: два установочных штифта, упорный блок, пневматический зажим и достаточный зазор для шейки горелки. Для корпуса из нержавеющей стали с длинными швами тепловое перемещение и требования к внешнему виду могут потребовать гораздо более контролируемой установки, включая медную подкладку, сегментированные зажимы и последовательность, управляющую усадкой между проходами.

При вопросе «Требуются ли сварочным роботам специальные приспособления для каждой различной геометрии детали?» более полезный вопрос часто бывает более узким: какие геометрические различия действительно изменяют выполнение сварки? Деталь может выглядеть иначе на чертеже, но при этом иметь те же базовые плоскости, ту же линию соединения и тот же доступ горелки. В таком случае может быть достаточно одного основания приспособления со сменными гнездами или установочными блоками. Другая пара деталей может казаться похожей, но у одной может быть косынка, перекрывающая подход горелки, или положение язычка, смещающее шов на несколько миллиметров. Эти небольшие различия могут потребовать иной концепции приспособления.

Случаи, когда специальное приспособление часто оправдано

Необходимость в специальном приспособлении становится более вероятной, когда сварная конструкция должна иметь жесткие размерные допуски после сварки, когда чувствительна последовательность сборки или когда геометрия детали сильно реагирует на тепло. Тонколистовые компоненты являются распространенным примером. Робот может сваривать их стабильно, но только если приспособление контролирует подгонку и предотвращает локальное приподнимание. Если толщина листа, длина фланца или упругое восстановление после гибки меняются от одной модели к другой, универсальное приспособление может потерять достаточно контроля, чтобы повлиять на положение валика или деформацию.

Изделия из труб и профилей создают еще одну границу. Круглые детали имеют тенденцию к вращению, овальность может различаться, а подготовка торцов после пиления или лазерной резки может быть не полностью одинаковой. Если одна трубная рама использует квадратную трубу 40 mm, а другая — прямоугольную трубу 60 mm с другими углами соединений, точки зажима, высоты опор и зоны доступа горелки могут потребовать специальной компоновки. Даже если робота можно перепрограммировать, приспособление все равно должно предотвращать смещение сборки во время циклов прихватки и сварки.

Тяжелые конструкционные детали также могут оправдывать применение специальных приспособлений, хотя по другой причине. Вопрос может заключаться не только в точности позиционирования, но и в жесткости и передаче нагрузки. Сварная конструкция из толстой листовой стали, профилей H-beam или обработанных компонентов может создавать значительные усилия на зажимы и установочные элементы. Если поверхности приспособления прогибаются под нагрузкой или при повторяющихся циклах загрузки, повторяемость снижается. В таких случаях прочное приспособление, разработанное для одного семейства деталей, может быть безопаснее высокорегулируемой системы с множеством болтовых соединений.

• Соединение, которое должно оставаться в пределах узкого позиционного допуска, поскольку робот использует фиксированные обученные точки с ограниченным контролем датчиками.
• Детали, изменения геометрии которых перекрывают угол горелки, зазор для сопла или прокладку кабеля таким образом, что это невозможно устранить незначительными изменениями установочных элементов.
• Сборки, в которых последовательность зажима напрямую влияет на конечную деформацию, особенно при тонкостенном материале, длинных швах или асимметричных схемах сварки.
• Заготовки с достаточной массой или рычагом, при которых стандартная рама приспособления может прогибаться или изнашиваться быстрее ожидаемого.

Когда модульная оснастка является лучшим решением

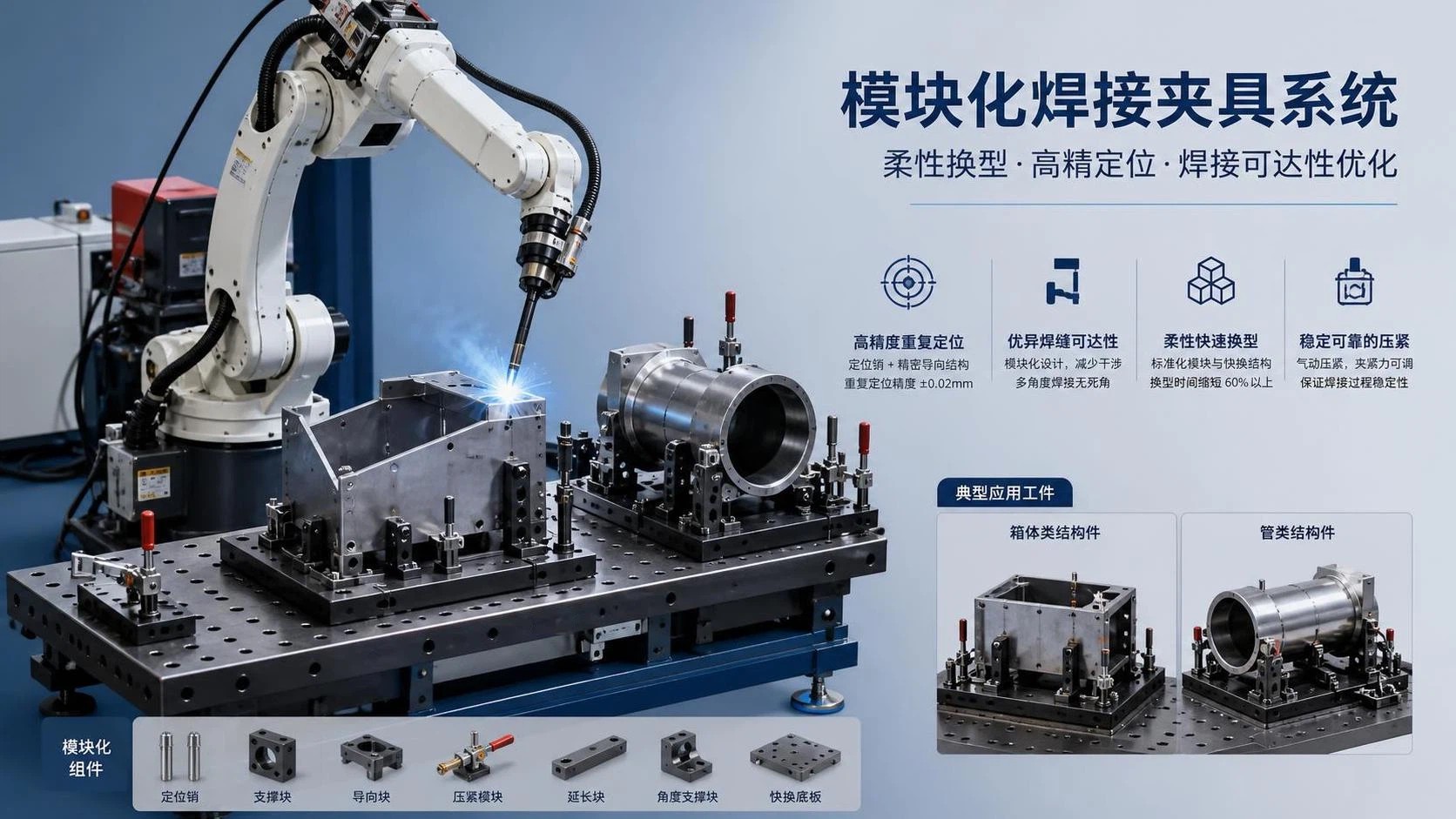

Модульная оснастка лучше всего работает, когда детали относятся к настоящему семейству, а не к разрозненной коллекции несвязанных чертежей. Семейство деталей может иметь общую базовую поверхность, аналогичную толщину материала, сопоставимый тип сварного соединения и общее направление загрузки. В такой ситуации приспособление может использовать стандартную базовую плиту, сеточные отверстия, сменные гнезда, регулируемые упоры и быстросменные зажимы. Затем программа робота может переключаться между рецептами, сохраняя известную систему координат.

Такой подход распространен в цехах со среднесерийным производством, где размеры партий часто меняются. Его ценность заключается не только в более низкой стоимости оснастки. Также важны время переналадки, занимаемая площадь и усилия по обслуживанию. Десять специальных приспособлений для десяти малосерийных деталей могут требовать больше места для хранения и внимания при настройке, чем одна модульная платформа с документированными положениями установочных элементов. Однако модульность не означает свободную регулировку методом проб и ошибок. Если операторам приходится вручную подкладывать прокладки под детали или «точно настраивать» упоры в каждую смену, приспособление больше не обеспечивает повторяемость на уровне роботизированной сварки.

Существует и практичный промежуточный вариант: специальный корпус приспособления со сменными контактными элементами. Это часто полезно, когда габариты детали остаются похожими, но перемещаются одна или две особенности. Например, изготовленный кронштейн может сохранять ту же основную пластину и боковую стенку, тогда как схемы отверстий или расположение язычков различаются в зависимости от модели. Сменные установочные штифты, упорные пальцы или накладки зажимов могут учитывать эти варианты без перепроектирования всего приспособления. Это все еще специализированная оснастка, просто не одно полное приспособление на каждый чертеж.

Качество соединения важнее внешнего контура

Многие сначала сосредотачиваются на контуре детали, но робота интересует только сварное соединение и то, насколько стабильно горелка может до него добраться. Две детали с очень разными внешними профилями могут успешно свариваться в одной ячейке, если линия соединения представлена в одинаковом положении и ориентации. С другой стороны, двум почти одинаковым рамам может требоваться разная оснастка, если в одной используется нахлесточное соединение, а в другой — угловое соединение с более жестким углом для горелки.

Состояние материала также меняет ответ. Горячекатаная сталь с окалиной, детали после лазерной резки с различной окисленностью кромок, оцинкованные компоненты и алюминий с накоплением оксидного слоя ведут себя при сварке неодинаково. Если технологическое окно уже узкое из-за состояния поверхности или чувствительности к подгонке, оснастка имеет меньше права на ошибку. Модульное приспособление все еще может работать, но ему может потребоваться лучшее базирование деталей, более сильный зажим или дополнительные процедуры контроля.

В частности, для алюминия тепловое расширение и чистота деталей часто быстро выявляют слабые стороны приспособления. Мягкие контактные поверхности могут изнашиваться, в установочных точках может накапливаться мусор, а сборка может перемещаться по мере накопления тепла. Детали из нержавеющей стали могут создавать другую проблему: цвета побежалости и внешний вид могут делать следы от зажимов, поддержку с обратной стороны и последовательность сварки более важными, чем при обычном изготовлении из углеродистой стали.

Конструкция приспособления должна соответствовать процессу сварки

Роботизированная сварка MIG часто более терпима к небольшим изменениям зазора, чем TIG, но это не устраняет потребность в точном позиционировании. Если импульсная MIG используется для тонких сечений, процесс может допускать некоторые отклонения, но все равно требует стабильного вылета горелки и чистого подхода. Тандемные процессы или процессы с более высокой производительностью наплавки могут увеличивать тепловложение и делать закрепление более критичным. Точечная сварка, лазерная сварка и дуговая сварка предъявляют разные требования к жесткости и доступности приспособления, даже при одной и той же геометрии детали.

Позиционеры дополнительно усложняют решение. Деталь, которая, по-видимому, требует специального приспособления на плоском неподвижном столе, может стать легче для стандартизации, если сервоприводной позиционер может повернуть ее в общую ориентацию для сварки. И наоборот, когда деталь устанавливается на систему передней и задней бабки, баланс, осевая линия и зона возможных столкновений могут потребовать специального крепления. Приспособление является частью системы движения, а не изолированным аксессуаром.

Распространенные ошибки в оценке при планировании

Одна частая ошибка — предполагать, что программируемые роботы могут компенсировать вариации приспособления только программным обеспечением. Автономное программирование, контактное измерение горелкой или машинное зрение могут исправить некоторые ошибки положения, но они не заменяют плохого удержания детали. Если компонент приподнимается при зажиме, смещается под тепловым напряжением или поступает с нестабильным качеством реза, робот все равно может давать нестабильные сварные швы или терять время цикла на повторные поиски.

Другая ошибка — проектировать универсальное приспособление с максимальной регулируемостью вместо повторяемости. Скользящие направляющие, многочисленные кронштейны с пазами и вручную настраиваемые установочные элементы могут выглядеть гибкими при рассмотрении проекта, но стать сложными для точной фиксации в производственном цехе. После нескольких переналадок износ, накопление брызг и различия в действиях операторов могут снизить точность. Более дисциплинированная модульная система обычно опирается на заданные жесткие упоры, сменные детали на штифтах и документированные настройки, а не на бесконечно регулируемые элементы.

Также существует тенденция недооценивать загрузку и выгрузку. Если приспособление технически может удерживать пять семейств деталей, но требует неудобной загрузки вокруг зажимов и карманов для зазора горелки, практическая производительность может пострадать. Робот может тратить на сварку меньше времени, чем оператор — на позиционирование деталей. В некоторых ячейках более простое специальное приспособление с быстрым доступом обеспечивает более плавный поток, чем универсальное приспособление со слишком большим количеством компромиссов.

Обслуживание и износ влияют на выбор приспособления

Приспособления в сварочных ячейках работают в суровой среде. Брызги накапливаются на контактных точках, зажимные цилиндры со временем теряют стабильность, противобрызговые составы притягивают грязь, а повторяющийся нагрев может изменять мелкие детали, важные для посадки детали. Модульное приспособление со множеством сменных элементов может быть легче обслуживать, если эти точки износа стандартизированы. Оно также может стать сложнее в обслуживании, если система содержит слишком много мелких деталей и не имеет четкой процедуры проверки.

Установочные штифты, опорные площадки и поверхности зажимов следует выбирать с учетом реальных закономерностей износа. Вставки из закаленной стали могут быть подходящими для повторной загрузки обработанных деталей. Более мягкие контактные материалы могут быть предпочтительны там, где важны косметические следы. Если необходимо избежать загрязнения нержавеющей стали, материалам оснастки и практике очистки может потребоваться больше внимания. Эти детали влияют на то, остается ли общее приспособление стабильным для нескольких геометрий или постепенно выходит за пределы полезного допуска.

Транспортировка, монтаж и отклонения предшествующих процессов также важны

Детали поступают в сварочную ячейку не как идеальные CAD-модели. Они проходят резку, гибку, механическую обработку, вальцовку или предыдущие прихваточные операции, и каждый предшествующий этап добавляет отклонения. Лист, вырезанный на одном станке, может иметь немного иное состояние кромки, чем лист, вырезанный на другом. Упругое восстановление после гибки на листогибочном прессе может изменить угол фланца. Длинные детали могут деформироваться при хранении или транспортировке на поддонах, если опоры для штабелирования недостаточны. Стратегия приспособления, которая выглядит достаточной при оценке образцов, может испытывать трудности после появления обычных производственных отклонений.

Условия монтажа также важны. Плоскостность пола, выравнивание позиционера, прокладка коммуникаций и доступ для обслуживания влияют на работу приспособления. Большое приспособление, которое трудно повторно выровнять после снятия, может быть неидеальным для линии смешанного производства. В некоторых установках повторяемое базирование на общем основании ценнее, чем высокая регулируемость самого приспособления.

Практический способ принять решение

Наиболее надежная проверка — отобразить реальные отклонения, достигающие сварного соединения. Измеряйте положение соединения относительно выбранных баз на образцах деталей, а не только номинальные размеры по чертежам. Отмечайте диапазон зазоров, угловую погрешность, состояние кромок и деформацию после зажима. Затем сравните эти значения с технологическим допуском, доступом горелки и возможностями датчиков. Если несколько геометрий по-прежнему располагают сварной шов почти в одном и том же месте и ориентации, общая оснастка реалистична. Если нет, попытка разместить их в одном приспособлении часто создает скрытые затраты на отладку и простои.

Итак, нужны ли сварочным роботам специальные приспособления для каждой формы детали? Нет, но им требуется оснастка, которая делает каждое сварное соединение предсказуемым. Иногда это означает одно специальное приспособление на деталь. Иногда это означает модульную платформу с контролируемыми сменными элементами. Решающий фактор — не количество форм в списке чертежей. Он заключается в том, может ли робот стабильно выполнять соединение в производственных условиях, при стабильной загрузке, приемлемой деформации и обслуживаемой оснастке.
