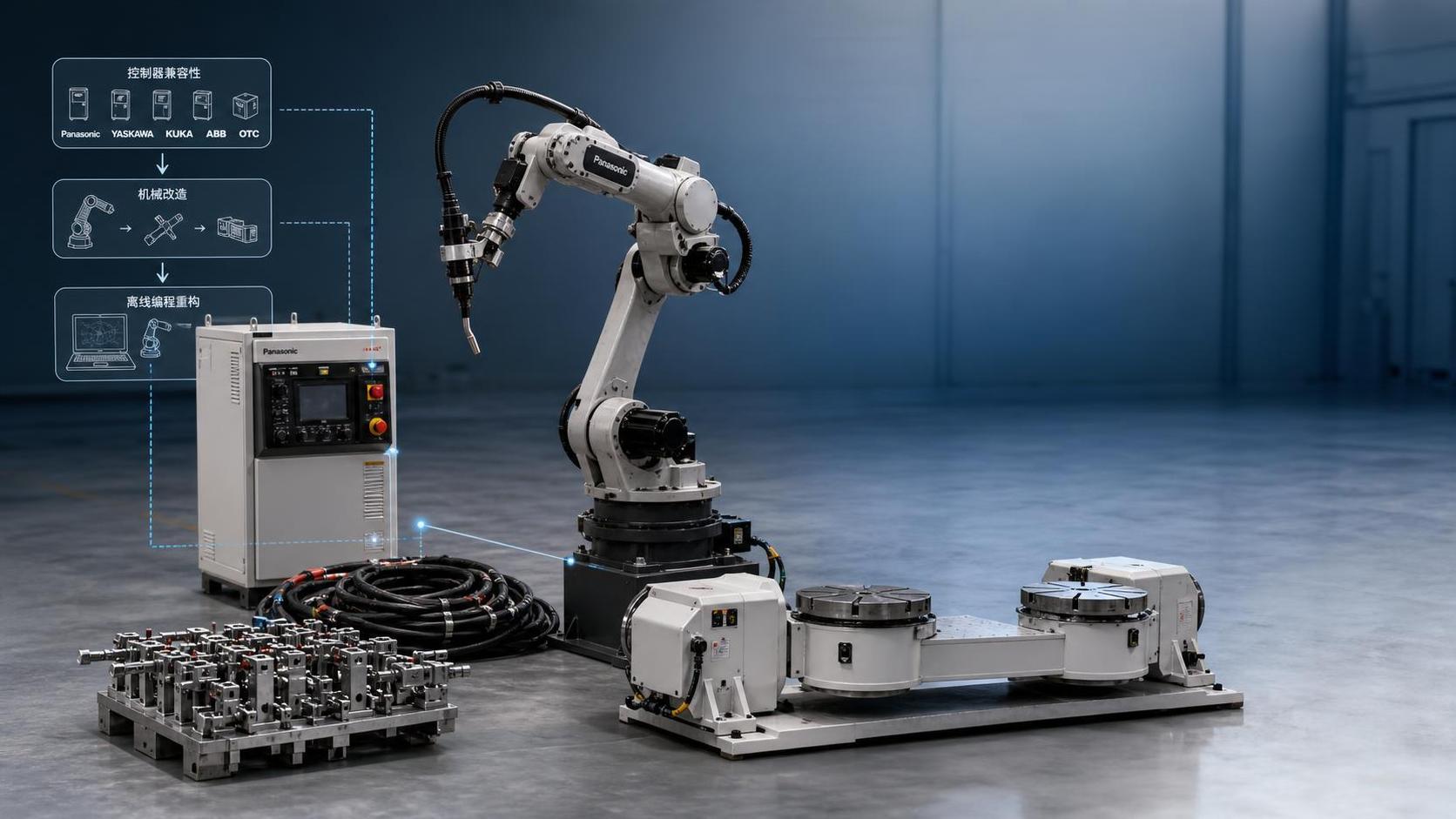

يمكن أن تتراوح تكلفة ترقية روبوت لحام سداسي المحاور إلى طراز أحدث لاحقًا من تكلفة تحديث محدودة نسبيًا إلى إعادة بناء شبه كاملة للخلية، حسب ما يمكن إعادة استخدامه. ذراع الروبوت نفسه ليس سوى جزء واحد من التكلفة. في العديد من التطبيقات الفعلية، تتمثل عوامل التكلفة الأكبر في استبدال وحدة التحكم، وتغييرات حزمة الشعلة، وتوافق المِوضِع والتجهيزات، وتعديلات دوائر السلامة، وتحديثات البرمجة غير المتصلة بالإنترنت، وانقطاع الإنتاج اللازم لإزالة الخلية وتركيبها ومعايرتها وإعادة تأهيلها.

إذا تم اختيار النظام الأصلي مع مراعاة التوسع المستقبلي، فقد تبقى الترقية اللاحقة ضمن نطاق يمكن التحكم فيه، لأن مسارات الكابلات وأبعاد القاعدة ونطاق الوصول وفئة الحمولة وبنية الاتصالات كانت متوافقة مسبقًا. أما إذا استخدم التركيب الأول حزمة متطابقة بشكل وثيق مع توافق محدود، فقد ترتفع التكلفة بسرعة لأن كل نظام فرعي متصل يبدأ بالتأثر عند استبدال الروبوت.

من أين تأتي تكلفة الترقية عادةً

غالبًا ما يجلب روبوت اللحام السداسي المحاور الأحدث تغييرات في أداء المحركات المؤازرة، وجيل وحدة التحكم، وأنظمة المشفرات، وترخيص البرامج، والحجم الميكانيكي. وحتى عندما يبدو طرازان متشابهين على الورق، فقد يختلف نمط التثبيت أو أبعاد المعصم أو منطقة تداخل الذراع أو مسار الحزمة بما يكفي لفرض تعديلات على المعدات المحيطة.

تنقسم التكلفة عادةً إلى عدة طبقات. إحداها هي الأجهزة الجديدة: ذراع الروبوت، وخزانة وحدة التحكم، ووحدة التعليم المحمولة، والكابلات، ومكونات حزمة الكابلات، وأحيانًا واجهة متوافقة لمصدر الطاقة. والأخرى هي الأعمال الهندسية: النسخ الاحتياطي، وترحيل المعلمات، وإعادة تعيين I/O، والتحقق من السلامة، وإعداد نقطة مركز الأداة، وتنقيح المسارات. ثم توجد التكلفة غير المباشرة، التي غالبًا ما يُستهان بها، مثل الوصول بالرافعة، وتوقف الكهرباء، وتغييرات خط غاز الحماية، وعينات الاختبار، وإعادة اعتماد إجراءات اللحام، والخردة الناتجة أثناء إعادة التشغيل.

في خلايا اللحام بالقوس المعدني الغازي، يمكن أن تؤثر هندسة عنق الشعلة، وتركيب مغذي السلك، وأبعاد حامل منع التصادم، وطول البطانة في إمكانية استمرار استخدام حزمة الشعلة الحالية. أما في اللحام بالقوس التنغستني الغازي أو التطبيقات المتخصصة، فقد تشمل الترقية أيضًا أجهزة بدء القوس، وملحقات تتبع الوصلة، أو إعدادات الحركة المتزامنة التي لا تنتقل بسلاسة بين الأجيال.

توافق وحدة التحكم يغيّر الجدوى الاقتصادية

عندما يسأل الناس: «كم تبلغ تكلفة ترقية روبوت لحام سداسي المحاور إلى طراز أحدث لاحقًا؟»، ينبغي أن يكون السؤال التقني الأول عادةً هو ما إذا كان الذراع الأحدث يمكنه العمل على جيل وحدة التحكم الحالي. إذا كان ذلك ممكنًا، فقد تبدو الترقية أقرب إلى تحديث ميكانيكي وبرمجي. وإذا لم يكن ممكنًا، فغالبًا ما يصبح المشروع تحويلًا أوسع لأنظمة التحكم.

قد يفرض تغيير وحدة التحكم استبدال أو إعادة تهيئة ما يلي:

• بطاقات اتصال الحافلة الميدانية المستخدمة للمصافحة مع PLC،
• لوحات واجهة اللحام المرتبطة بمصدر الطاقة،
• مرحلات السلامة أو تعيينات PLC الخاصة بالسلامة،
• كتل I/O البعيدة المركبة داخل الخلية،
• شاشات HMI للمشغل التي تستدعي وظائف الروبوت أو بتات الحالة.

حتى إذا كانت وحدة التحكم الجديدة تدعم الشبكة الصناعية نفسها، فقد تختلف عناوين الإشارات وسلوك التوقيت ومعالجة الإنذارات. وهذا يعني أن الوقت الهندسي مطلوب للتحقق من التعشيقات مثل تأكيد تثبيت التجهيز، وإشارات وجود القطعة، وحالة شفط الأبخرة، وأذونات دورة تنظيف الشعلة. نادرًا ما تكون ترقية الروبوت الذي يلائم المكان فعليًا لكنه لا يندمج بسلاسة في بنية التحكم منخفضة التكلفة.

إعادة الاستخدام الميكانيكي نادرًا ما تكون مطلقة

قد يبدو أن الإطار القاعدي وقاعدة الروبوت وسياج الخلية قابلة لإعادة الاستخدام حتى تبدأ مقارنة التخطيط الفعلية. ويهم مدى الوصول ومفصلية المعصم أكثر من أبعاد الكتيب. فقد يكون للطراز الأحدث ذراع أنحف، لكنه يمتلك نصف قطر تأرجح خلفي مختلفًا، مما قد يتداخل مع وسائل الحماية أو صواني الكابلات أو عمود قريب. وفي الخلايا متعددة المحطات، حتى التحول البسيط في حركة المحاور يمكن أن يؤثر في الوصول إلى أحد جانبي المِوضِع الدوار أو يحد من زاوية الشعلة عند تمريرة الجذر.

أنماط مسامير القاعدة نقطة عملية أخرى. فإذا استخدم الروبوت الجديد بصمة مختلفة، فقد تحتاج اللوحة العلوية للقاعدة إلى تشغيل محول أو استبدال كامل. ويؤدي ذلك إلى أعمال محاذاة وإصلاح مونة التثبيت في بعض التركيبات الأرضية وتسوية جديدة. وإذا كانت عملية اللحام تعتمد على زوايا اقتراب دقيقة للشعلة في لحامات الزوايا أو الوصلات المتراكبة أو التجميعات الأنبوبية، فإن أي تغيير في ارتفاع القاعدة يمكن أن يمتد أثره إلى تعديل التجهيزات.

إعادة استخدام الأدوات مشروطة أيضًا. فقد يظل التجهيز المصمم حول مسار اقتراب روبوت معين ممسكًا بالقطعة بشكل صحيح، لكنه يصبح غير كفؤ لأن الذراع الجديد يصل حول المشابك بطريقة مختلفة. في اللحام الروبوتي، ترتبط هندسة التجهيز وحركة الروبوت ارتباطًا وثيقًا. إن توفير التجهيز لا يوفر دائمًا جهد البرمجة.

تتطلب البرمجة وإعادة تأهيل جودة اللحام وقتًا

تركز العديد من ميزانيات الترقية على الأجهزة وأجور التركيب، لكن استعادة المسار قد تستهلك حصة مؤثرة من التكلفة الإجمالية. قد يوفر الروبوت الأحدث دقة مسار أفضل أو استيفاءً أكثر سلاسة، لكن نقاط اللحام الحالية ما زالت تحتاج إلى مراجعة. ويمكن أن تتغير معايرة TCP، والتحقق من إطار المستخدم، وإعدادات بروز السلك، وزاوية الشعلة، وسرعة الحركة، ونمط التمويج، وسلوك ملء الحفرة، وتوقيت بدء القوس بما يكفي ليتطلب تنقيحًا.

إذا كانت البرامج القديمة قد أُنشئت مباشرةً في أرضية المصنع دون توثيق غير متصل منظم، فقد تصبح الترقية أبطأ لأن معرفة العملية تكون داخل الوظائف الحالية بدلًا من سجلات هندسية منظمة. تساعد ملفات النسخ الاحتياطي، لكنها لا تلغي الحاجة إلى اختبار اللحامات الفعلية على مواد الإنتاج.

تكون إعادة التأهيل مهمة بصفة خاصة عند لحام الفولاذ الكربوني الأكثر سماكة، أو تجميعات الفولاذ المقاوم للصدأ الحساسة للتشوه، أو أجزاء الألومنيوم التي يكون فيها للإدخال الحراري وفعل التنظيف نطاق قبول ضيق. قد يحافظ الروبوت الأحدث على المسار بصورة أفضل من السابق، لكن ذلك لا يضمن شكل خرزة اللحام نفسه إذا تغيرت حزمة اللحام أو عنق الشعلة أو ضبط الحركة.

غالبًا ما تكلف فترة التوقف أكثر من المتوقع

الفاتورة المباشرة للترقية ليست سوى جزء من الإجابة. فقد تتجاوز خسارة الإنتاج أثناء التوقف رسوم التركيب الظاهرة، خصوصًا في الخلايا التي تغذي عمليات تشغيل أو طلاء أو تجميع لاحقة. إن إزالة روبوت قديم وتركيب الوحدة الجديدة وإعادة توصيل المرافق وتعليم النقاط وإثبات استقرار زمن الدورة نادرًا ما يتم في وردية واحدة، إلا إذا صُممت الخلية لمسار الترحيل المحدد هذا.

تزداد فترة التوقف عندما يكون الوصول صعبًا. تتطلب بعض الخلايا الرفع العلوي عبر منطقة صيانة ضيقة، أو إزالة مؤقتة لألواح الحماية، أو فصل مِوضِع لإنشاء خلوص للرافعة. وإذا كان الروبوت قرب معدات مناولة الصفائح الثقيلة أو الناقلات أو القوالب الكبيرة، فقد تؤدي تحريك المعدات المحيطة إلى إضافة أعمال رفع وزمن إعادة ضبط.

تظهر في الواقع أيضًا تأخيرات مرتبطة بالمواد الاستهلاكية. فقد يتطلب توجيه مختلف للمعصم طولًا آخر لمجموعة الكابلات. وقد تحتاج شعلة معاد استخدامها إلى حامل جديد أو أجزاء عازلة. وإذا تم نقل مغذي السلك، فقد يتغير مسار البطانة بما يكفي للتأثير في استقرار تغذية السلك، خصوصًا مع أسلاك الألومنيوم اللينة أو مسارات الأنابيب الطويلة.

العناصر التي قد تبقى في مكانها

لا تفرض كل ترقية إعادة بناء كاملة. يمكن لبعض التركيبات الاحتفاظ بكمية مفاجئة من المعدات إذا بقي الروبوت الجديد ضمن فئة حمولة ومدى وصول مماثلة، وإذا ترك المُكامل الأصلي مرونة كافية في التصميم.

• قد يبقى مصدر طاقة اللحام إذا كانت طريقة الاتصال ما زالت مدعومة ويمكن تعيين معلمات العملية بشكل صحيح.
• غالبًا ما تكون أغطية شفط الأبخرة ومشعبات الغاز ووحدات تحضير الهواء قابلة لإعادة الاستخدام، ما لم يتغير تخطيط الخلية بصورة كبيرة.
• يمكن أحيانًا أن تبقى تجهيزات القطع دون تغيير عندما تظل نافذة وصول الشعلة صالحة ولا يلزم سوى تنقيح النقاط.
• تبقى المِوضِعات عادةً فقط إذا ظلت الحمولة وطريقة المزامنة ونطاق العمل متوافقة مع حدود حركة الروبوت الجديد.

كلما زاد عدد هذه الأنظمة الفرعية التي يمكن أن تظل فعلًا في الخدمة، أصبح المشروع أقرب إلى الترقية. وبمجرد أن تحتاج عدة منها إلى تعديل معًا، تبدأ الميزانية في التشابه مع برنامج استبدال بدلًا من مجرد تحديث بسيط للطراز.

يسهل إغفال تراخيص البرامج والأصول الرقمية

تتطلب بعض أجيال الروبوتات الأحدث بيئات برامج محدثة للبرمجة أو استعادة النسخ الاحتياطية أو المحاكاة أو مراقبة الإنتاج. وقد يترتب على ذلك شراء تراخيص وتحديثات لمحطات العمل ووقت هندسي لتحويل الأرشيفات. وإذا كانت الخلية تستخدم البرمجة غير المتصلة بالإنترنت، فقد يلزم إعادة بناء طراز الروبوت وهندسة الشعلة وحركيات المِوضِع وتخطيط الخلية أو التحقق منها في حزمة المحاكاة.

هذا الجزء مهم لأن النماذج الرقمية غير الدقيقة تسبب تأخيرات فعلية في بدء التشغيل. فقد يحول عدم التطابق في طول الأداة أو اتجاه التثبيت أو أصل التجهيز برنامجًا غير متصل يبدو مكتملًا إلى جلسة تنقيح طويلة في أرضية المصنع. وإذا تضمنت الترقية حركة متزامنة مع محاور خارجية، فقد يزيد جهد التحويل أكثر، لأن بيانات المعايرة وتعريفات الحركيات وحدود الحركة يجب التحقق منها بعناية.

قد تكون تغييرات السلامة صغيرة أو واسعة على نحو غير متوقع

قد يقدم طراز الروبوت الأحدث أداء توقف مختلفًا أو وظائف سرعة آمنة أو بنية سلامة على مستوى وحدة التحكم. وحتى إذا بقي سياج حماية الخلية في مكانه، فقد يحتاج تقييم المخاطر إلى التحديث. وقد تتطلب الستائر الضوئية والبوابات المتشابكة ودوائر الإيقاف الطارئ وأجهزة التمكين إعادة توصيل أو تحققًا، وفقًا لكيفية تعامل وحدة التحكم الجديدة مع الإيقاف الآمن للعزم أو التوقف الوقائي أو منطق سلسلة الطوارئ الخارجية.

في خلايا اللحام، تؤثر دروع الرذاذ ومسارات أغطية الكابلات ومواضع محطة تنظيف الشعلة أيضًا في السلامة وقابلية الصيانة. فقد ينشئ معصم معدل أو حزمة كابلات نقاط تعليق جديدة أو مناطق تعرض لأسطح ساخنة. قد لا تكون هذه المشكلات مكلفة كل منها على حدة، لكنها تضيف وقت عمل وفحص.

يؤثر النقل والمناولة وظروف الموقع في الرقم النهائي

تتأثر ترقيات الروبوتات بالخدمات اللوجستية أكثر مما تفترضه العديد من مسودات الميزانية. فالتغليف والنقل الداخلي وسعة الرافعة الشوكية وتوفر الرافعة الداخلية وحالة موقع التركيب كلها تشكل التكلفة. إن استبدال روبوت مدمج في منطقة صيانة نظيفة أسهل من استبدال وحدة موجودة في خط تصنيع مزدحم مع وصول محدود للرفع ورذاذ متراكم حول نقاط التثبيت.

تكتسب الظروف البيئية أهمية أيضًا. ففي الخلايا التي تلحم الفولاذ الإنشائي الثقيل، قد يكون الغبار وبقايا الطحن والتعرض للحرارة قد أثر في قنوات الكابلات أو صناديق التوصيل أو معدات التثبيت بمرور الوقت. أثناء أعمال الترقية، لا تظهر المكونات البالية غالبًا إلا بعد بدء الإزالة. ويمكن أن تضيف المثبتات المتآكلة أو سنون القنوات التالفة أو الخراطيم الهشة عناصر استبدال غير مخططة.

متى تصبح الترقية خيارًا ماليًا غير مناسب

أحيانًا تشير الإجابة عن سؤال «كم تبلغ تكلفة ترقية روبوت لحام سداسي المحاور لاحقًا؟» إلى ضرورة تجنب الترقية بالكامل. يحدث ذلك عادةً عندما تكون الخلية القديمة ذات توثيق محدود أو أجهزة اتصال متقادمة أو تجهيزات بالية أو سجل جودة لحام غير متسق أو تخطيط يحد بالفعل من الإنتاجية. في هذه الحالة، قد يستهلك الحفاظ على العناصر القديمة العمالة دون حماية القيمة.

من الأخطاء الشائعة افتراض أن الاحتفاظ ببنية الخلية الحالية يخفض التكلفة دائمًا. فإذا كان ارتفاع القاعدة القديمة غير مناسب للذراع الجديد، أو كان التجهيز يمنع زاوية الشعلة الصحيحة، أو كانت واجهة PLC تحتاج إلى إعادة كتابة كبيرة، فإن فرض إعادة الاستخدام قد يطيل زمن بدء التشغيل ويترك نظامًا غير ملائم. وقد تكون إعادة بناء أوسع ذات هيكل تكلفة أوضح أحيانًا من تحديث مليء بالتنازلات.

أسئلة تشكل الميزانية الفعلية

قبل التقدير، من المفيد تحديد عدة حدود تقنية بوضوح. هل الهدف هو استبدال الروبوت فقط، أم تغيير حزمة وحدة التحكم والروبوت، أم تحديث أوسع للعملية؟ هل سيبقى نوع السلك نفسه وغاز الحماية وجدول اللحام وعائلة الوصلات نفسها في الإنتاج؟ هل توجد محاور خارجية أو أجهزة تتبع للوصلات أو منظفات للشعلة أو أنظمة رؤية في الخلية؟ هل توجد حاجة للحفاظ على البرامج الحالية، أم أن إعادة التعليم الجزئية مقبولة؟

تحدد الإجابات ما إذا كان العمل ميكانيكيًا في الغالب، أو متعلقًا بأنظمة التحكم في الغالب، أو تهيمن عليه عملية التحقق من العملية. ويمكن لخليتين تحملان طراز الروبوت القديم نفسه أن تنتجا تكاليف ترقية مختلفة جدًا لأن المعدات المحيطة وجودة التوثيق تختلف.

من المفيد أيضًا فصل تكلفة الترقية لمرة واحدة عن تكلفة الصيانة المستقبلية. فقد يقلل الطراز الأحدث مخاطر قطع الغيار أو يحسن قابلية الدعم، لكن ينبغي فحص ذلك كمسألة منفصلة عن ميزانية التركيب نفسها. وغالبًا ما يؤدي خلط هذين السؤالين إلى جعل التقدير أقل وضوحًا.

عمليًا، تبقى تكلفة الترقية اللاحقة أقل عندما تستخدم الخلية الأصلية واجهات قياسية، وتترك خلوصًا ماديًا حول الروبوت، وتوثق التجهيزات والإطارات بعناية، وتتجنب منطق الإشارات المخصص بصورة مفرطة. وعندما تغيب هذه الشروط، قد يؤدي التغيير إلى روبوت لحام سداسي المحاور أحدث إلى أعمال ثانوية كافية بحيث يصبح شراء الروبوت بندًا واحدًا فقط في مشروع أكبر بكثير.

لذلك نادرًا ما تكون التكلفة رقمًا واحدًا مرتبطًا بطراز الروبوت وحده. إنها الأثر المجمع للتوافق والمعدات المحتفظ بها والساعات الهندسية وجهد التأهيل وفترة التوقف في الموقع الذي تقوم فيه الماكينة باللحام فعليًا.
