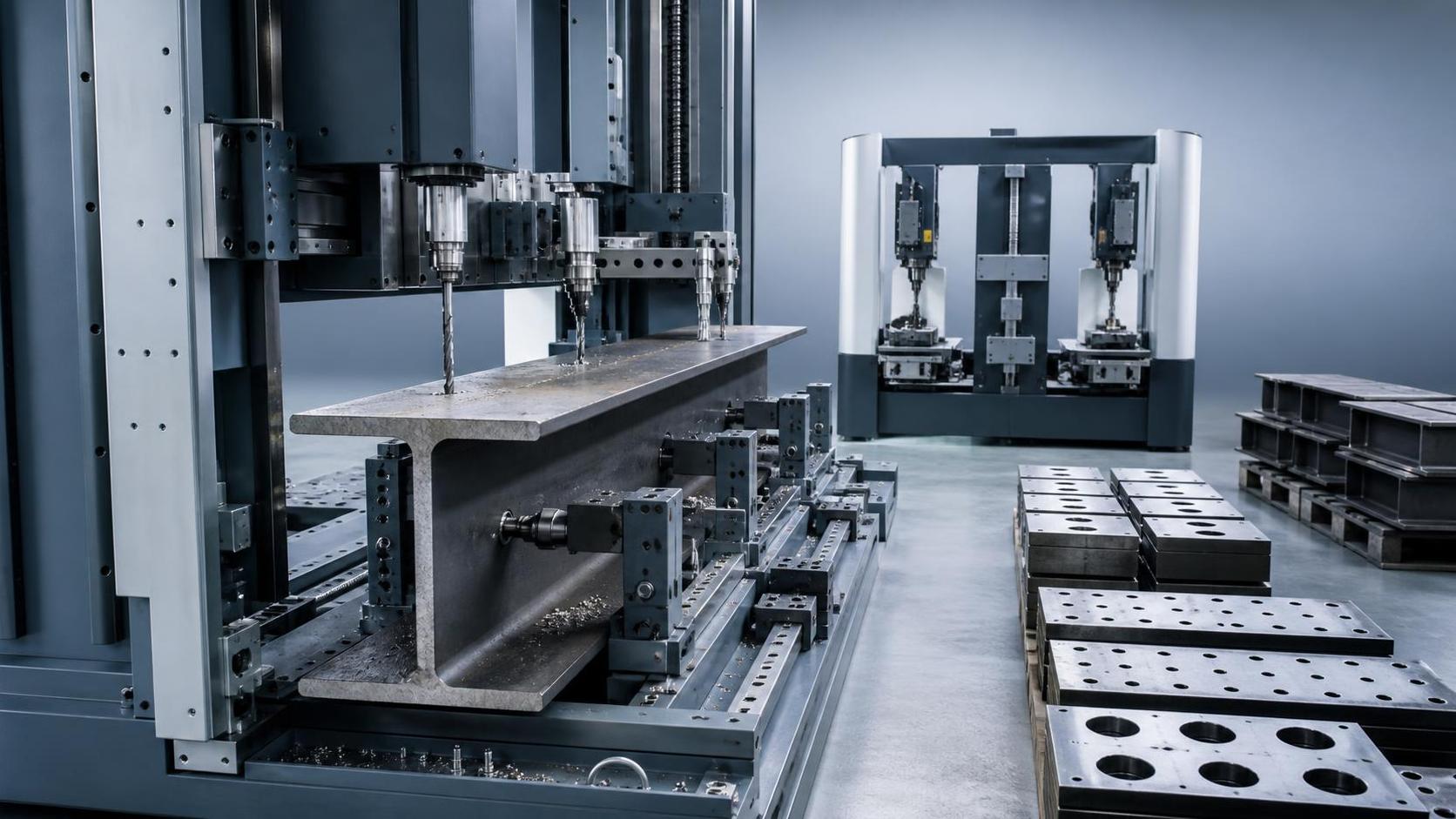

Perforación 3D de vigas H frente a perforación 2D: qué cambia en la precisión de fabricación

Para las evaluaciones técnicas, la diferencia entre la perforación 2D y 3D en vigas H no es solo una cuestión de complejidad de la máquina. Cambia la precisión con la que los orificios se relacionan con el alma y las alas, la uniformidad con la que las piezas encajan durante el montaje y la cantidad de variación oculta que se transmite a la soldadura, el atornillado y el montaje en obra. En los trabajos de estructuras de acero, esos efectos posteriores suelen importar más que el propio ciclo de perforación.

La perforación 3D de vigas H suele considerarse cuando un fabricante busca un control más preciso del posicionamiento de orificios en múltiples caras, menos reposicionamiento manual y una producción más estable en distintos tamaños de vigas. En cambio, la perforación 2D puede seguir siendo práctica en entornos de producción más simples, especialmente cuando los patrones de orificios se limitan a uno o dos planos de referencia y los requisitos de tolerancia son moderados. La verdadera cuestión no es si un método es más reciente, sino si su modelo de precisión se ajusta a la tarea de fabricación.

Qué hace bien la perforación 2D y dónde comienza a desviarse

Una configuración típica de perforación 2D funciona bien cuando la viga puede colocarse en una orientación estable y las coordenadas de los orificios se definen principalmente en un plano. Para la perforación sencilla del alma, la correspondencia con placas base o elementos estándar repetitivos, esto puede ser suficiente. La lógica de la máquina es más simple, el coste de configuración es menor y los operadores suelen encontrar el proceso más fácil de mantener.

La limitación aparece cuando la pieza requiere orificios en el alma y en ambas alas, o cuando la posición de un grupo de orificios debe mantenerse estrechamente relacionada con elementos de otra cara. En un proceso 2D, cada paso de reposicionamiento introduce otra oportunidad de desplazamiento del datum. Ese desplazamiento puede provenir de variaciones de sujeción, rectitud de la viga, escuadría de las alas, error del soporte de rodillos o referenciación manual. Ninguno de estos problemas es grave por sí solo. Juntos, generan un error acumulativo.

Por ello, algunos talleres informan de que los diámetros individuales de los orificios son aceptables, pero el ajuste en obra sigue siendo irregular. El problema no es necesariamente la calidad de perforación de forma aislada. Es la relación espacial entre los elementos.

Por qué la perforación 3D cambia el debate sobre la precisión

Con la perforación 3D de vigas H, la máquina está diseñada para procesar la viga como una pieza tridimensional en lugar de como una serie de caras 2D independientes. Esto cambia la estrategia de datum. En vez de detenerse repetidamente, girar y volver a establecer puntos de referencia, el sistema mantiene la relación geométrica entre el alma y las alas dentro de un marco coordinado.

Para los evaluadores técnicos, esto importa de cuatro maneras prácticas:

• La ubicación de los orificios es más uniforme en múltiples caras.
• El control de la distancia al borde depende menos del reposicionamiento del operador.
• Los conjuntos con placas de extremo, placas de conexión y rigidizadores suelen encajar con menos correcciones.
• La distorsión posterior por soldadura es más fácil de gestionar porque se reduce el montaje forzado.

Esto no significa que todas las máquinas 3D garanticen automáticamente mejores piezas fabricadas. La precisión sigue dependiendo de la estabilidad del husillo, el control servo, el transporte de vigas, la sujeción, la compensación por software y el estado de las herramientas. Sin embargo, la arquitectura del proceso se adapta mejor a la perforación compleja de vigas en la que las relaciones posicionales son críticas.

Los mayores cambios de precisión no siempre son visibles en la estación de perforación

Un error habitual en la comparación de equipos es centrarse únicamente en la tolerancia nominal de perforación. Los fabricantes suelen descubrir la verdadera diferencia más tarde, durante el montaje y la instalación. Cuando los orificios en caras opuestas están ligeramente desalineados entre sí, la viga puede salir de la estación de perforación con un aspecto aceptable. Las consecuencias aparecen cuando las placas de cartela no se asientan de forma natural, los pernos requieren ajustes forzados o los soldadores compensan tirando de las piezas para colocarlas en su sitio.

Ahí es donde la perforación 3D de vigas H suele demostrar su valor. Mejora no solo la colocación local de los orificios, sino también la repetibilidad de toda la geometría del elemento a medida que avanza por la línea. En la producción moderna de estructuras de acero, la repetibilidad suele ser más valiosa que una precisión máxima aislada, porque reduce la variación entre lotes y turnos.

Dónde las normas y la práctica de planos pasan a formar parte de la decisión

Las revisiones técnicas también deben analizar cómo los planos de taller definen las coordenadas de los orificios, los tipos de conexión y la responsabilidad de tolerancias. Algunos proyectos ponen mayor énfasis en la ubicación absoluta de los orificios desde un datum de diseño; otros se basan en el ajuste con componentes de unión. Si la viga sirve como portadora de referencia para varios elementos soldados y atornillados, el método de perforación pasa a formar parte de la estrategia de control dimensional, no solo de una elección de mecanizado.

Esto es especialmente relevante para las estructuras de acero exportadas, donde las prácticas de fabricación pueden necesitar ajustarse a los planos del cliente, las expectativas de inspección de terceros y los criterios locales de aceptación. La interpretación de tolerancias puede variar según el proyecto, por lo que normalmente no basta con solicitar únicamente la precisión de catálogo de una máquina de perforación. Los evaluadores deben comprobar cómo el sistema gestiona el centrado de vigas, la variación del ancho de las alas, la compensación del desgaste de herramientas y la transferencia de coordenadas del software a la pieza real.

La velocidad importa, pero solo si protege el datum

Resulta tentador separar la precisión y la productividad, pero en la fabricación de vigas están estrechamente vinculadas. Un proceso más lento con reposicionamientos repetidos suele aumentar la posibilidad de errores de manipulación. Un proceso más rápido tampoco es automáticamente mejor, especialmente si el transporte, la sujeción o la evacuación de virutas se vuelven inestables. Lo importante es si la máquina puede mantener la referencia correcta de la viga durante todo el ciclo.

Esta es una de las razones por las que los fabricantes que invierten en líneas coordinadas suelen mirar más allá de una sola máquina para vigas. Comparan la perforación con las capacidades previas de corte y marcado, así como con la soldadura y el procesamiento de placas. Wuxi Samgins International Trade Co.,Ltd, fundada en 2012 en Wuxi y proveedora de una amplia gama de equipos de fabricación, desde máquinas de corte CNC y robots de soldadura hasta sistemas de líneas de producción de vigas H, opera precisamente en este tipo de entorno de equipos integrados. Para los compradores que evalúan una línea en lugar de una máquina independiente, esta visión más amplia del proceso es importante.

La misma lógica se aplica a los componentes de placa que se acoplan con vigas perforadas. Si las placas de conexión o las alas se procesan en una estación separada, su precisión posicional debe cumplir el mismo objetivo de ajuste. En este contexto, una máquina como laMáquina CNC de perforación y fresado de alta velocidad para placas de acero es relevante no porque sea un equipo no relacionado con las vigas, sino porque la precisión de los orificios en placas y en vigas se encuentra durante el montaje. Sus rangos disponibles de piezas de trabajo van desde 1000×1000 mm hasta 4000×1600 mm según el modelo, admite perforación de hasta Φ50 y espesores de placa de hasta 100 mm, y utiliza refrigeración interna y externa con eliminación automática de virutas. Estos detalles importan cuando un taller de fabricación intenta mantener alineadas las tolerancias de vigas y placas en todo el trabajo.

Qué verificar durante una evaluación técnica

Al comparar soluciones de perforación 2D y 3D, las preguntas útiles suelen ser más específicas que «¿Cuál es más precisa?». Una lista de verificación mejor incluye:

• ¿Cómo se referencia, centra y sujeta la viga antes y durante la perforación?
• ¿Puede la máquina mantener las relaciones de coordenadas entre el alma y ambas alas sin intervención manual?
• ¿Qué ocurre cuando el espesor de las alas, la altura del alma o la rectitud de la viga varían dentro de la tolerancia normal de laminación?
• ¿Cómo se evacuan las virutas en patrones de orificios profundos o densos, y afecta esto a la calidad superficial o a la repetibilidad de los orificios?
• ¿El sistema de control se adapta al nivel de habilidad del operador y al flujo de trabajo de software del taller?
• ¿Puede el proveedor respaldar la integración con otros equipos de la línea de fabricación?

Estos puntos suelen revelar más que las afirmaciones de los folletos. Por ejemplo, una máquina con un husillo potente sobre el papel aún puede rendir por debajo de lo esperado si la transferencia de la pieza o el establecimiento del datum son deficientes. Por otro lado, un sistema bien adaptado con automatización estable, lógica de control clara y soporte fiable puede producir mejores piezas fabricadas incluso si sus especificaciones principales parecen conservadoras.

Cuándo 2D sigue siendo suficiente

No todos los fabricantes necesitan perforación 3D. Si la mezcla de productos está dominada por elementos más simples, grupos de orificios repetitivos o conexiones estructurales de menor complejidad, un sistema 2D puede seguir siendo una opción racional. Esto es especialmente cierto cuando el taller ya dispone de prácticas de utillaje disciplinadas y la cadena de tolerancias del proyecto es permisiva.

Sin embargo, el coste de una especificación insuficiente aparece cuando aumenta la complejidad del proyecto. Una vez que un taller comienza a procesar más estructuras de acero con numerosas conexiones, estructuras de calidad para exportación o lotes mixtos con cambios frecuentes, la cuestión de la productividad se convierte rápidamente en una cuestión de precisión. La retrabajación, los desajustes y el tiempo de manipulación empiezan a eliminar los ahorros iniciales.

Una forma práctica de evaluar la actualización

Si la viga tiene orificios en múltiples caras que deben alinearse con placas externas, si las correcciones de ajuste son frecuentes o si la complejidad de los planos está aumentando, el cambio a la perforación 3D de vigas H normalmente merece una consideración seria. El beneficio no consiste solo en disponer de más ejes. Consiste en un mejor control de la geometría que determina si el acero fabricado se ensambla sin problemas o genera dificultades en el taller en cada paso posterior.

Para tomar una decisión técnica adecuada, los evaluadores deben revisar los planos reales de las piezas, el rango de tamaños de viga, la responsabilidad de tolerancia prevista, la interfaz de software y cómo la perforación de vigas se conecta con las operaciones de procesamiento de placas y soldadura. Los talleres que trabajan con proveedores que comprenden tanto las máquinas independientes como las líneas completas de fabricación suelen obtener una respuesta más clara, especialmente cuando la producción gestionada conforme a ISO9001 y los requisitos de diseño orientados a CE forman parte del alcance del proyecto. En última instancia, el método de perforación adecuado es el que mantiene estable el datum desde el primer orificio hasta el montaje final.
