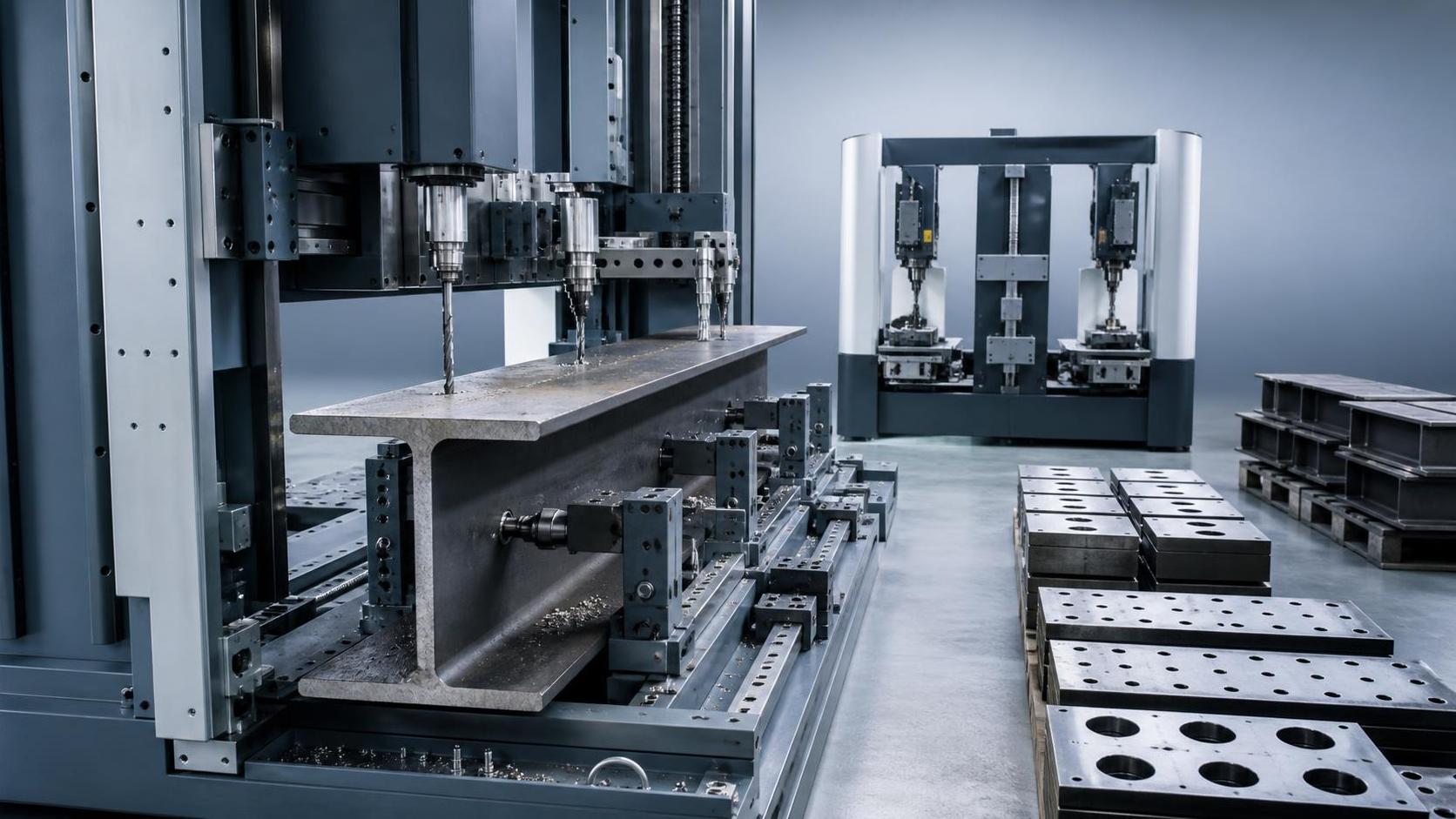

الثقب ثلاثي الأبعاد للعوارض H مقابل الثقب ثنائي الأبعاد: ما الذي يتغير في دقة التصنيع

في التقييمات الفنية، لا يقتصر الفرق بين الثقب ثنائي الأبعاد وثلاثي الأبعاد في العوارض H على تعقيد الماكينة فحسب. فهو يغير مدى دقة ارتباط الثقوب بالجسم والأجنحة، ومدى اتساق تجميع الأجزاء أثناء التركيب، ومقدار التباين الخفي الذي ينتقل إلى عمليات اللحام والربط بالمسامير والتركيب في الموقع. وفي أعمال الهياكل الفولاذية، غالبًا ما تكون هذه الآثار اللاحقة أهم من دورة الثقب نفسها.

يُنظر عادةً في استخدام الثقب ثلاثي الأبعاد للعوارض H عندما يرغب المُصنّع في تحكم أدق في تموضع الثقوب متعددة الأسطح، وتقليل إعادة التموضع اليدوية، ومخرجات أكثر استقرارًا عبر مقاسات العوارض المختلفة. وعلى النقيض، قد يظل الثقب ثنائي الأبعاد عمليًا في بيئات الإنتاج الأبسط، لا سيما عندما تقتصر أنماط الثقوب على مستوى مرجعي واحد أو مستويين وتكون متطلبات التفاوت متوسطة. والسؤال الحقيقي ليس ما إذا كانت إحدى الطريقتين أحدث، بل ما إذا كان نموذج دقتها يتوافق مع مهمة التصنيع.

ما الذي ينجزه الثقب ثنائي الأبعاد بشكل صحيح، وأين يبدأ الانحراف

يعمل إعداد الثقب ثنائي الأبعاد النموذجي بصورة جيدة عندما يمكن تقديم العارضة في وضعية مستقرة وتُحدَّد إحداثيات الثقوب أساسًا في مستوى واحد. وقد يكون ذلك كافيًا لثقب الجسم المباشر، أو مطابقة ألواح القاعدة، أو العناصر القياسية المتكررة. ويكون منطق الماكينة أبسط، وتكلفة الإعداد أقل، وغالبًا ما يجد المشغلون أن العملية أسهل في الصيانة.

يظهر القيد عندما تتطلب القطعة ثقوبًا في الجسم وكلا الجناحين، أو عندما يجب أن يظل موضع مجموعة من الثقوب مرتبطًا بإحكام بخصائص على سطح آخر. في العملية ثنائية الأبعاد، تُدخل كل خطوة إعادة تموضع فرصة إضافية لانزياح المرجع. وقد ينتج هذا الانزياح عن تفاوت التثبيت، أو استقامة العارضة، أو تعامد الجناح، أو خطأ دعم البكرات، أو التعيين اليدوي للمرجع. ولا تبدو أي من هذه المشكلات كبيرة بمفردها، لكنها مجتمعة تؤدي إلى خطأ تراكمي.

ولهذا السبب، تشير بعض الورش إلى أن أقطار الثقوب الفردية مقبولة، ومع ذلك يظل التركيب في الموقع غير متسق. وليست المشكلة بالضرورة في جودة الثقب بمعزل عن غيره، بل في العلاقة المكانية بين الخصائص.

لماذا يغير الثقب ثلاثي الأبعاد مناقشة الدقة

في الثقب ثلاثي الأبعاد للعوارض H، تُصمم الماكينة لمعالجة العارضة كقطعة عمل ثلاثية الأبعاد بدلًا من سلسلة من الأسطح ثنائية الأبعاد المنفصلة. وهذا يغير استراتيجية المرجع. فبدلًا من التوقف المتكرر والدوران وإعادة تحديد النقاط المرجعية، يحافظ النظام على العلاقة الهندسية بين الجسم والأجنحة ضمن إطار منسق واحد.

بالنسبة للمقيّمين الفنيين، يهم ذلك من أربع نواحٍ عملية:

• يكون موقع الثقب أكثر اتساقًا عبر عدة أسطح.
• يصبح التحكم في مسافة الحافة أقل اعتمادًا على إعادة التموضع بواسطة المشغل.
• تميل التجميعات المزودة بألواح النهاية وألواح الوصلات والمقويات إلى التركيب مع تصحيحات أقل.
• يصبح تشوه اللحام في المراحل اللاحقة أسهل في التحكم لأن التركيب القسري يقل.

ولا يعني ذلك أن كل ماكينة ثلاثية الأبعاد تضمن تلقائيًا أجزاء مصنّعة أفضل. فلا تزال الدقة تعتمد على استقرار المغزل، والتحكم بالمؤازر، ونقل العارضة، والتثبيت، وتعويضات البرمجيات، وحالة الأداة. لكن بنية العملية أكثر ملاءمة لثقب العوارض المعقدة حيث تكون العلاقات الموضعية حاسمة.

أكبر التغيرات في الدقة ليست مرئية دائمًا عند محطة الثقب

من الأخطاء الشائعة عند مقارنة المعدات التركيز فقط على تفاوت الثقب الاسمي. فعادة ما يكتشف المُصنّعون الفرق الحقيقي لاحقًا، أثناء التركيب والانتصاب. وعندما تكون الثقوب على الأسطح المتقابلة غير متوافقة قليلًا في علاقتها ببعضها، قد تظل العارضة الخارجة من محطة الثقب مقبولة المظهر. وتظهر النتائج عندما لا تستقر ألواح التدعيم بصورة طبيعية، أو تحتاج المسامير إلى دفع، أو يعوض اللحامون ذلك بسحب الأجزاء إلى مواضعها.

وهنا غالبًا ما يثبت الثقب ثلاثي الأبعاد للعوارض H قيمته. فهو لا يحسن موضع الثقوب المحلي فحسب، بل يحسن أيضًا قابلية تكرار هندسة العنصر بالكامل أثناء مروره عبر الخط. وفي إنتاج الهياكل الفولاذية الحديث، غالبًا ما تكون قابلية التكرار أكثر قيمة من أعلى دقة منفردة، لأنها تقلل التباين بين الدفعات والمناوبات.

عندما تصبح المعايير وممارسات الرسومات جزءًا من القرار

ينبغي أن تنظر المراجعات الفنية أيضًا في كيفية تعريف رسومات الورشة لإحداثيات الثقوب وأنواع الوصلات ومسؤولية التفاوت. فبعض المشاريع تركز أكثر على موقع الثقب المطلق انطلاقًا من مرجع التصميم؛ بينما تعتمد مشاريع أخرى على الملاءمة مع المكونات المتزاوجة. وإذا كانت العارضة تعمل كحامل مرجعي لعدة عناصر ملحومة ومثبتة بالمسامير، فإن طريقة الثقب تصبح جزءًا من استراتيجية التحكم بالأبعاد، وليست مجرد خيار تشغيل آلي.

وهذا مهم بشكل خاص للهياكل الفولاذية المصدّرة، حيث قد تحتاج ممارسات التصنيع إلى التوافق مع رسومات العميل وتوقعات التفتيش من طرف ثالث ومعايير القبول المحلية. وقد يختلف تفسير التفاوت حسب المشروع، لذلك لا يكفي عادةً طلب دقة الكتالوج لماكينة الثقب وحدها. وينبغي للمقيّمين التحقق من كيفية تعامل النظام مع توسيط العارضة، وتفاوت عرض الجناح، وتعويض تآكل الأداة، ونقل الإحداثيات من البرنامج إلى القطعة الفعلية.

السرعة مهمة، ولكن فقط إذا حافظت على المرجع

من المغري الفصل بين الدقة والإنتاجية، لكنهما مرتبطتان ارتباطًا وثيقًا في تصنيع العوارض. فالعملية الأبطأ التي تتطلب إعادة تموضع متكررة تزيد غالبًا احتمال أخطاء المناولة. كما أن العملية الأسرع ليست أفضل تلقائيًا، خاصةً إذا أصبح النقل أو التثبيت أو إزالة الرايش غير مستقر. وما يهم هو ما إذا كانت الماكينة تستطيع إبقاء مرجع العارضة صحيحًا طوال دورة التشغيل.

ولهذا السبب، غالبًا ما ينظر المُصنّعون الذين يستثمرون في خطوط منسقة إلى ما هو أبعد من ماكينة عوارض واحدة. فهم يقارنون الثقب بقدرات القطع والتعليم واللحام ومعالجة الألواح في المراحل السابقة. تعمل Wuxi Samgins International Trade Co.,Ltd، التي تأسست عام 2012 في ووشي وتوفر مجموعة واسعة من معدات التصنيع بدءًا من ماكينات القطع CNC وروبوتات اللحام وصولًا إلى أنظمة خطوط إنتاج العوارض H، ضمن هذا النوع تحديدًا من بيئة المعدات المتكاملة. وبالنسبة للمشترين الذين يراجعون خط إنتاج بدلًا من ماكينة مستقلة، تهم هذه النظرة الأوسع للعملية.

وينطبق المنطق نفسه على مكونات الألواح التي تتزاوج مع العوارض المثقوبة. فإذا عولجت ألواح الوصلات أو الأجنحة في محطة منفصلة، يجب أن تدعم دقتها الموضعية هدف التركيب نفسه. وفي هذا السياق، تكون ماكينة مثلماكينة الثقب والتفريز CNC عالية السرعة للألواح الفولاذية ذات صلة ليس لأنها معدات عوارض غير مرتبطة، بل لأن دقة ثقوب الألواح ودقة ثقوب العوارض تلتقيان عند التجميع. وتتراوح نطاقات قطع العمل المتاحة فيها من 1000×1000 mm إلى 4000×1600 mm حسب الطراز، وتدعم الثقب حتى Φ50 وسماكة ألواح حتى 100 mm، وتستخدم تبريدًا داخليًا وخارجيًا مع إزالة تلقائية للرايش. وتهم هذه التفاصيل عندما تحاول ورشة تصنيع الحفاظ على توافق تفاوتات العوارض والألواح عبر المشروع بأكمله.

ما الذي يجب التحقق منه خلال التقييم الفني

عند مقارنة حلول الثقب ثنائي الأبعاد وثلاثي الأبعاد، تكون الأسئلة المفيدة عادةً أكثر تحديدًا من «أيهما أكثر دقة؟». وتتضمن قائمة التحقق الأفضل ما يلي:

• كيف تُعيَّن العارضة مرجعيًا وتُوسَّط وتُثبَّت قبل الثقب وأثناءه؟
• هل يمكن للماكينة الحفاظ على العلاقات الإحداثية عبر الجسم وكلا الجناحين من دون تدخل يدوي؟
• ماذا يحدث عندما تختلف سماكة الجناح أو ارتفاع الجسم أو استقامة العارضة ضمن تفاوت المصنع الطبيعي؟
• كيف يُزال الرايش في أنماط الثقوب العميقة أو الكثيفة، وهل يؤثر ذلك في جودة السطح أو قابلية تكرار الثقوب؟
• هل نظام التحكم مناسب لمستوى مهارة المشغل وسير عمل برمجيات الورشة؟
• هل يستطيع المورد دعم التكامل مع المعدات الأخرى في خط التصنيع؟

تكشف هذه النقاط غالبًا أكثر مما تكشفه ادعاءات الكتيبات. فعلى سبيل المثال، قد لا تحقق ماكينة ذات مغزل قوي على الورق الأداء المتوقع إذا كان نقل قطعة العمل أو إنشاء المرجع ضعيفًا. ومن ناحية أخرى، قد ينتج نظام متوافق جيدًا مزود بأتمتة مستقرة ومنطق تحكم واضح ودعم موثوق أجزاء مصنّعة أفضل، حتى لو بدت مواصفاته الرئيسية متحفظة.

متى يظل الثقب ثنائي الأبعاد كافيًا

لا يحتاج كل مُصنّع إلى الثقب ثلاثي الأبعاد. فإذا كانت تشكيلة المنتجات تهيمن عليها عناصر أبسط، أو مجموعات ثقوب متكررة، أو وصلات إنشائية أقل تعقيدًا، فقد يظل النظام ثنائي الأبعاد خيارًا منطقيًا. وينطبق ذلك خصوصًا عندما تكون الورشة لديها بالفعل ممارسات تثبيت منضبطة وتكون سلسلة تفاوت المشروع متسامحة.

لكن تكلفة اختيار مواصفات أقل من المطلوب تظهر عندما يزداد تعقيد المشروع. فبمجرد أن تبدأ الورشة في معالجة هياكل فولاذية ذات وصلات أكثر، أو منشآت بمستوى تصدير، أو دفعات مختلطة مع عمليات تبديل متكررة، يتحول سؤال الإنتاجية سريعًا إلى سؤال دقة. ويبدأ إعادة العمل وعدم التطابق ووقت المناولة في محو الوفورات الأولية.

طريقة عملية لتقييم الترقية

إذا كانت العارضة تحتوي على ثقوب في عدة أسطح يجب أن تتوافق مع ألواح خارجية، أو إذا كان تصحيح التركيب شائعًا، أو إذا كان تعقيد الرسومات في ازدياد، فإن الانتقال إلى الثقب ثلاثي الأبعاد للعوارض H يستحق عادةً دراسة جادة. ولا تقتصر الفائدة على زيادة عدد المحاور، بل تتمثل في تحكم أفضل في الهندسة التي تحدد ما إذا كان الفولاذ المصنّع سيتجمع بسلاسة أو سيواجه الورشة بصعوبات في كل خطوة تالية.

وللاتخاذ قرار فني سليم، ينبغي للمقيّمين مراجعة رسومات الأجزاء الفعلية، ونطاق مقاسات العوارض، ومسؤولية التفاوت المتوقعة، وواجهة البرمجيات، وكيف يرتبط ثقب العوارض بعمليات معالجة الألواح واللحام. وغالبًا ما تحصل الورش التي تعمل مع موردين يفهمون الماكينات المستقلة وخطوط التصنيع الكاملة معًا على إجابة أوضح، لا سيما عندما تكون متطلبات الإنتاج المُدار وفق ISO9001 والتصميم الموجَّه لمعايير CE ضمن نطاق المشروع. وفي النهاية، فإن طريقة الثقب المناسبة هي التي تحافظ على استقرار المرجع من الثقب الأول حتى التجميع النهائي.
