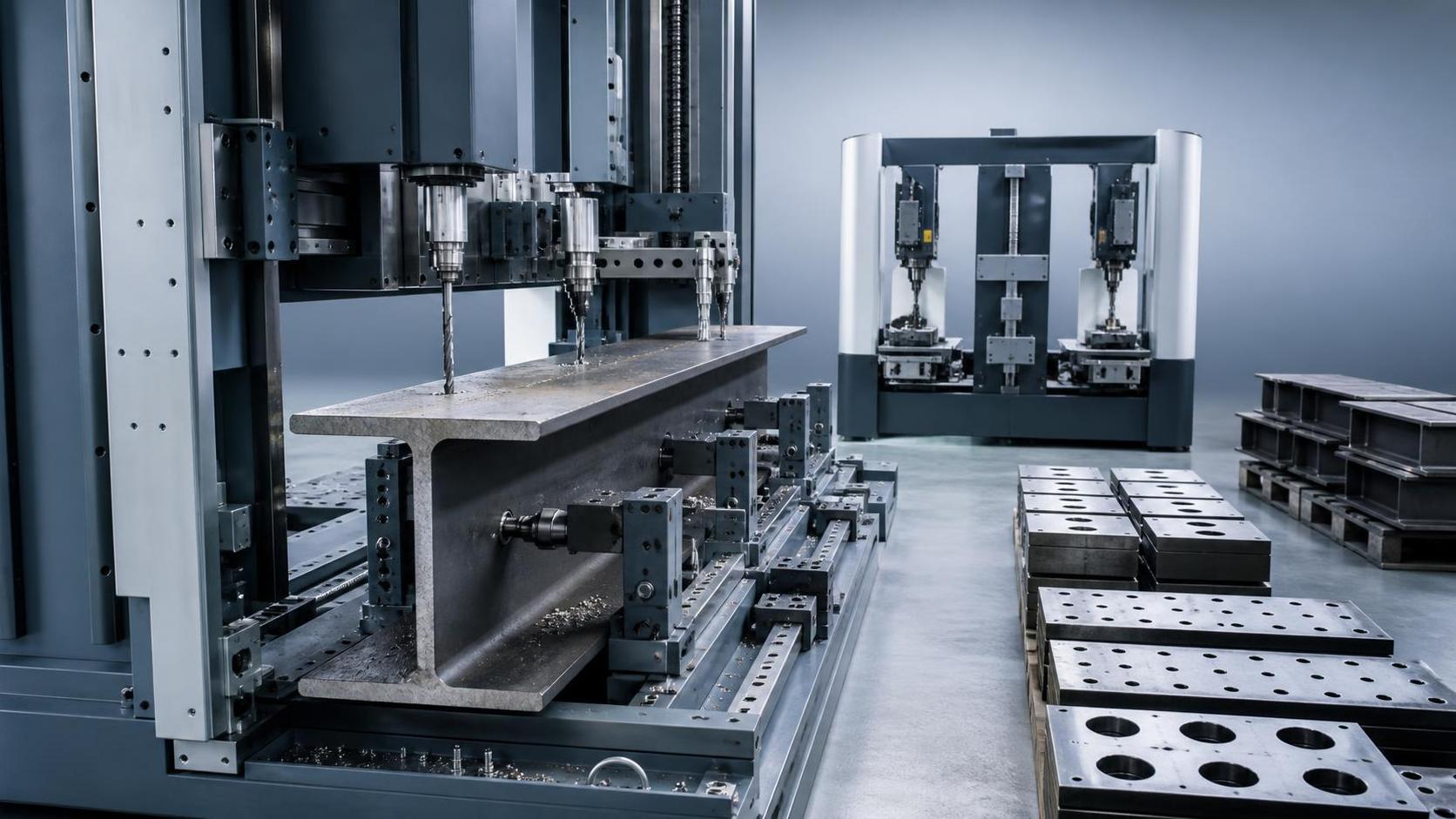

3D-сверление двутавровых балок и 2D-сверление: что меняется в точности изготовления

Для технической оценки различие между 2D- и 3D-сверлением двутавровых балок заключается не только в сложности оборудования. Оно влияет на точность расположения отверстий относительно стенки и полок, на стабильность стыковки деталей при сборке, а также на величину скрытых отклонений, передаваемых на сварку, болтовые соединения и монтаж на объекте. В производстве строительных стальных конструкций эти последующие последствия часто важнее самого цикла сверления.

3D-сверление двутавровых балок обычно рассматривают, когда изготовителю требуется более строгий контроль позиционирования отверстий на нескольких поверхностях, меньше ручных перестановок и более стабильный результат при работе с балками разных размеров. В то же время 2D-сверление может оставаться практичным в более простых производственных условиях, особенно когда схемы отверстий ограничены одной или двумя базовыми плоскостями, а требования к допускам умеренные. Реальный вопрос заключается не в том, какой метод новее, а в том, соответствует ли его модель точности задаче изготовления.

В чем преимущества 2D-сверления и где начинаются отклонения

Типовая установка для 2D-сверления хорошо работает, когда балка может быть стабильно размещена в определенной ориентации, а координаты отверстий задаются преимущественно в одной плоскости. Для несложного сверления стенки, сопряжения с опорными плитами или повторяющихся стандартных элементов этого может быть достаточно. Логика работы станка проще, затраты на наладку ниже, а операторам обычно легче поддерживать этот процесс.

Ограничение проявляется, когда деталь требует отверстий в стенке и обеих полках либо когда положение одной группы отверстий должно строго соотноситься с элементами на другой поверхности. В 2D-процессе каждый этап перестановки создает дополнительную возможность смещения базы. Такое смещение может быть вызвано вариацией зажима, прямолинейностью балки, перпендикулярностью полок, ошибкой роликовых опор или ручным базированием. По отдельности ни одна из этих проблем не является критичной. Вместе они создают накопленную погрешность.

Поэтому некоторые цеха отмечают, что диаметры отдельных отверстий соответствуют требованиям, однако монтажная стыковка на объекте все равно становится нестабильной. Проблема не обязательно заключается в качестве сверления как таковом. Она состоит в пространственном соотношении элементов.

Почему 3D-сверление меняет подход к точности

При 3D-сверлении двутавровых балок станок предназначен для обработки балки как трехмерной заготовки, а не как последовательности отдельных 2D-поверхностей. Это меняет стратегию базирования. Вместо многократной остановки, поворота и повторного задания базовых точек система сохраняет геометрическое соотношение между стенкой и полками в рамках единой скоординированной системы.

Для технических специалистов это важно по четырем практическим причинам:

• Расположение отверстий на нескольких поверхностях становится более стабильным.
• Контроль расстояния до кромки меньше зависит от перестановки оператором.
• Сборки с торцевыми плитами, соединительными пластинами и ребрами жесткости обычно стыкуются с меньшим количеством корректировок.
• Последующими сварочными деформациями легче управлять, поскольку уменьшается необходимость принудительной подгонки.

Это не означает, что каждый 3D-станок автоматически гарантирует более качественные изготовленные детали. Точность по-прежнему зависит от стабильности шпинделя, управления сервоприводами, транспортировки балки, зажима, программной компенсации и состояния инструмента. Однако архитектура процесса лучше подходит для сложного сверления балок, где критически важны взаимные позиционные связи.

Наиболее значимые изменения точности не всегда видны на участке сверления

Распространенная ошибка при сравнении оборудования — фокусироваться только на номинальном допуске сверления. Истинную разницу изготовители обычно обнаруживают позднее, при сборке и монтаже. Когда отверстия на противоположных поверхностях немного смещены относительно друг друга, балка может покинуть участок сверления с приемлемым внешним видом. Последствия проявляются, когда фасонные пластины не устанавливаются естественно, болты приходится устанавливать с усилием или сварщики компенсируют отклонения, стягивая детали в нужное положение.

Именно здесь 3D-сверление двутавровых балок часто оправдывает свою ценность. Оно улучшает не только локальное расположение отверстий, но и повторяемость геометрии всего элемента по мере его прохождения через линию. В современном производстве стальных конструкций повторяемость часто ценнее изолированной максимальной точности, поскольку она снижает разброс между партиями и сменами.

Когда стандарты и практика оформления чертежей становятся частью решения

При техническом анализе также следует учитывать, как рабочие чертежи определяют координаты отверстий, типы соединений и ответственность за соблюдение допусков. В одних проектах большее значение придается абсолютному расположению отверстий от проектной базы; в других основным требованием является стыковка с сопрягаемыми компонентами. Если балка служит базовым элементом для нескольких сварных и болтовых деталей, метод сверления становится частью стратегии размерного контроля, а не просто выбором способа обработки.

Это особенно актуально для экспортируемых стальных конструкций, где производственная практика может требовать соответствия чертежам заказчика, ожиданиям независимой инспекции и местным критериям приемки. Интерпретация допусков может различаться от проекта к проекту, поэтому обычно недостаточно запросить только каталожную точность сверлильного станка. Специалистам следует проверить, как система учитывает центрирование балки, вариации ширины полок, компенсацию износа инструмента и передачу координат из программного обеспечения на фактическую деталь.

Скорость важна, но только если она сохраняет базирование

Заманчиво рассматривать точность и производительность отдельно, но при изготовлении балок они тесно связаны. Более медленный процесс с повторными перестановками часто увеличивает вероятность ошибок при обращении с заготовкой. Однако более быстрый процесс также не становится автоматически лучше, особенно если нестабильны транспортировка, зажим или удаление стружки. Важно, может ли станок сохранять правильное базирование балки на протяжении всего цикла.

По этой причине изготовители, инвестирующие в скоординированные линии, часто рассматривают не только отдельный станок для балок. Они сопоставляют возможности сверления с предшествующими операциями резки, маркировки, сварки и обработки листа. Компания Wuxi Samgins International Trade Co.,Ltd, основанная в 2012 году в Уси и поставляющая широкий спектр оборудования для производства металлоконструкций — от станков лазерной и CNC-резки и сварочных роботов до систем линий производства двутавровых балок, — работает именно в такой интегрированной среде оборудования. Для покупателей, рассматривающих линию, а не отдельный станок, такой более широкий взгляд на процесс имеет значение.

Та же логика применима к листовым компонентам, сопрягаемым с просверленными балками. Если соединительные пластины или полки обрабатываются на отдельном участке, их точность позиционирования должна обеспечивать ту же цель по стыковке. В этом контексте такой станок, какВысокоскоростной CNC-сверлильно-фрезерный станок для стальных листов, актуален не потому, что он не связан с оборудованием для балок, а потому, что точность отверстий в пластинах и балках встречается при сборке. В зависимости от модели доступный диапазон размеров заготовок составляет от 1000×1000 мм до 4000×1600 мм, поддерживается сверление до Φ50 и толщина листа до 100 мм, используются внутреннее и внешнее охлаждение с автоматическим удалением стружки. Эти детали важны, когда цех стремится согласовать допуски балок и пластин в рамках всего заказа.

Что проверить при технической оценке

При сравнении решений для 2D- и 3D-сверления полезные вопросы обычно более конкретны, чем «Какое из них точнее?». Более содержательный контрольный список включает:

• Как осуществляется базирование, центрирование и зажим балки до и во время сверления?
• Может ли станок сохранять координатные связи между стенкой и обеими полками без ручного вмешательства?
• Что происходит при изменении толщины полки, высоты стенки или прямолинейности балки в пределах обычного прокатного допуска?
• Как удаляется стружка при глубоких или плотных схемах отверстий и влияет ли это на качество поверхности или повторяемость отверстий?
• Соответствует ли система управления уровню навыков операторов и программному процессу цеха?
• Может ли поставщик обеспечить интеграцию с другим оборудованием производственной линии?

Эти пункты часто показывают больше, чем заявления в рекламных буклетах. Например, станок с мощным шпинделем по документации может все же работать хуже ожидаемого, если передача заготовки или установление базы ненадежны. С другой стороны, хорошо подобранная система со стабильной автоматизацией, понятной логикой управления и надежной поддержкой может производить более качественные детали, даже если ее заявленные характеристики выглядят консервативно.

Когда 2D-сверления все еще достаточно

Не каждому изготовителю требуется 3D-сверление. Если номенклатура продукции преимущественно состоит из более простых элементов, повторяющихся групп отверстий или менее сложных соединений стальных конструкций, система 2D может оставаться рациональным выбором. Это особенно верно, когда в цехе уже соблюдается строгая практика использования приспособлений, а цепочка проектных допусков допускает отклонения.

Однако последствия недостаточно высоких характеристик проявляются при росте сложности проектов. Как только цех начинает обрабатывать больше металлоконструкций с большим числом соединений, конструкций экспортного уровня или смешанных партий с частыми переналадками, вопрос производительности быстро превращается в вопрос точности. Доработка, несоответствие при стыковке и время на перемещение начинают сводить на нет первоначальную экономию.

Практический способ оценить модернизацию

Если балка имеет отверстия на нескольких поверхностях, которые должны совмещаться с внешними пластинами, если часто требуется корректировка при сборке или если сложность чертежей возрастает, переход на 3D-сверление двутавровых балок обычно заслуживает серьезного рассмотрения. Преимущество заключается не только в большем количестве осей. Это лучший контроль геометрии, от которой зависит, будут ли изготовленные стальные конструкции собираться без затруднений или создавать проблемы в цехе на каждом следующем этапе.

Для обоснованного технического решения специалистам следует изучить фактические чертежи деталей, диапазон размеров балок, ожидаемую ответственность за допуски, программный интерфейс и связь сверления балок с обработкой пластин и сварочными операциями. Цеха, работающие с поставщиками, которые понимают как отдельные станки, так и комплексные производственные линии, часто получают более ясный ответ, особенно когда требования к производству под управлением ISO9001 и проектированию, ориентированному на CE, входят в объем проекта. В конечном итоге правильный метод сверления — тот, который сохраняет стабильность базы от первого отверстия до окончательной сборки.
