En la fabricación de tubos con radios reducidos, las arrugas suelen comenzar cuando la pared interior pierde soporte y las fuerzas de compresión superan lo que el material puede soportar. Una dobladora de tubos con mandril reduce ese riesgo de fallo al sujetar internamente el tubo durante el doblado, estabilizar el flujo de la pared y ayudar a los operadores a mantener el doblez liso, redondo y dimensionalmente uniforme.

Para los operadores, el valor real es práctico: menos piezas rechazadas, menos ajustes por prueba y error y una producción más predecible en trabajos exigentes. Comprender cómo se forman las arrugas, cómo funciona el mandril con otras herramientas y qué detalles de configuración son más importantes facilita mucho la producción de dobleces limpios en radios pequeños sin sacrificar el rendimiento.

Por qué las arrugas aparecen primero en el doblado de tubos con radio reducido

Cuando se dobla un tubo, la pared exterior se estira mientras que la pared interior se comprime. En un doblez de radio grande, el material normalmente tiene espacio suficiente para deformarse gradualmente. En un doblez de radio reducido, esa deformación se concentra en una zona mucho más pequeña, lo que aumenta considerablemente la inestabilidad en el intradós o superficie interior del doblez.

Las arrugas se forman cuando la pared interior no puede mantenerse soportada bajo compresión. En lugar de fluir suavemente, el metal se pandea formando pequeñas ondas o pliegues. Una vez que comienzan esos pliegues, la calidad de la superficie del doblez se deteriora rápidamente y es posible que la pieza ya no cumpla los requisitos dimensionales o funcionales.

Los operadores suelen observar este problema en tubos de pared delgada, materiales más blandos y piezas con radios de doblado exigentes. Los tubos de acero inoxidable, aluminio y ciertos aceros de bajo carbono pueden arrugarse si las herramientas no están correctamente adaptadas, la lubricación es deficiente o los parámetros de doblado no están equilibrados para la geometría de la pieza.

El punto clave es que las arrugas no son causadas por una sola variable. Generalmente son el resultado de la interacción entre el tamaño del tubo, el espesor de pared, el estado del material, el radio de doblado, la presión de sujeción, el rendimiento de la matriz alisadora, la posición del mandril y el control de la máquina. Por ello, el trabajo con radios reducidos requiere un sistema más controlado que el doblado libre simple.

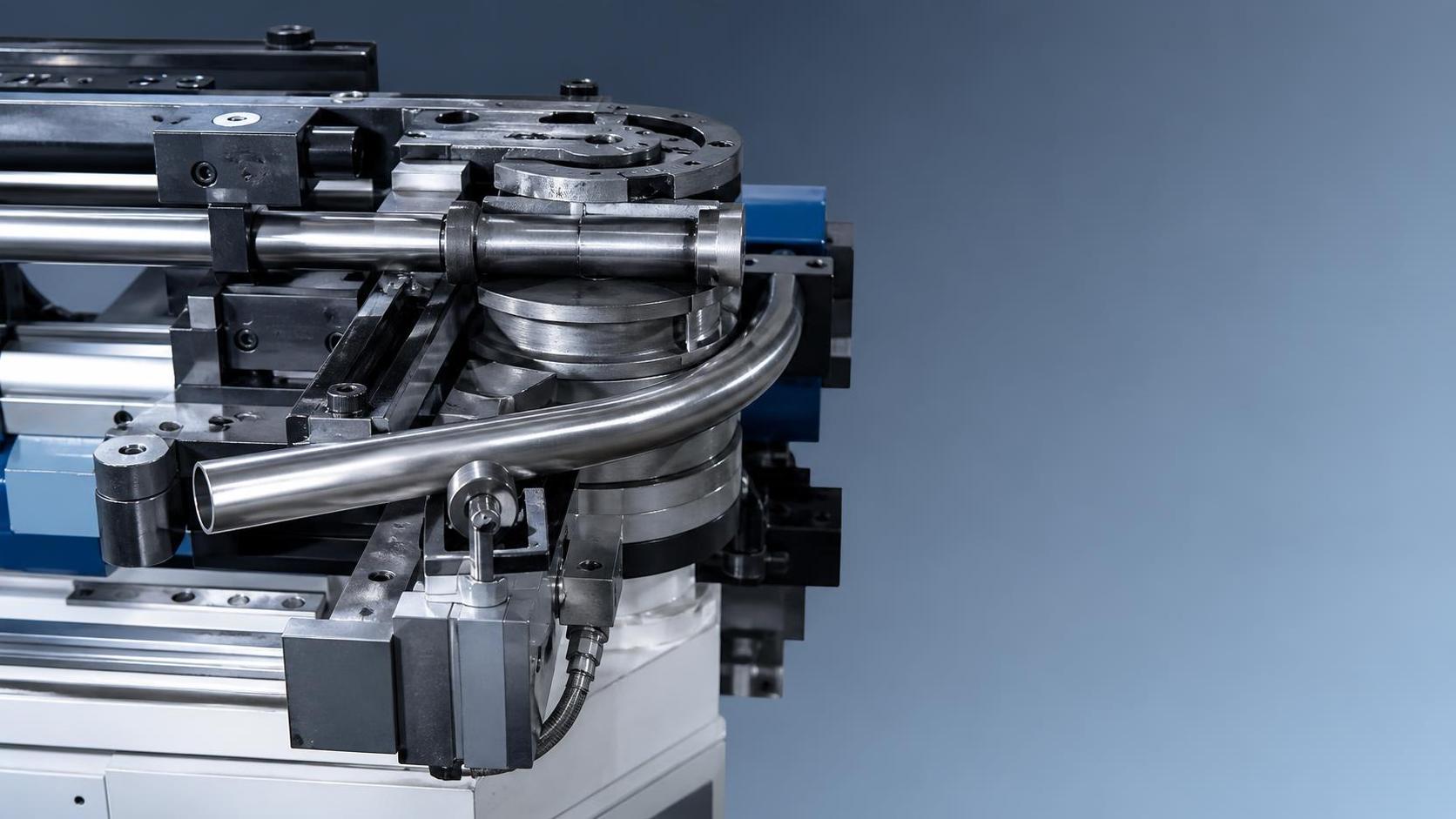

Qué hace realmente una dobladora de tubos con mandril

Una dobladora de tubos con mandril está diseñada para controlar la deformación en las zonas donde el tubo es más vulnerable. Su ventaja distintiva es el uso de un mandril interno colocado cerca del punto de tangencia del doblez, donde es más probable que comiencen el colapso de la pared y las arrugas.

Durante el doblado, el mandril sostiene el tubo desde el interior mientras la matriz de doblado arrastra el material alrededor del radio programado. Este soporte interno ayuda a la pared interior a resistir el pandeo y permite que la sección transversal se mantenga más cercana a su forma prevista, en lugar de aplanarse o plegarse.

La máquina no funciona únicamente mediante el mandril. Un buen control de las arrugas proviene de la acción coordinada de la matriz de doblado, la matriz de presión, la matriz de sujeción, la matriz alisadora y el mandril. Cada componente gestiona una parte diferente del flujo del material, y un rendimiento deficiente en un área puede comprometer todo el resultado del doblado.

Para los operadores, esto significa que una dobladora de tubos con mandril debe considerarse un sistema de conformado controlado, en lugar de un único dispositivo antiarrugas. La máquina previene los defectos de forma más eficaz cuando la selección de herramientas, la precisión de configuración y las condiciones de avance se adaptan al diseño específico del tubo y del doblez.

Cómo el mandril evita el pandeo de la pared interior

El mandril funciona llenando internamente el tubo cerca de la zona de doblado. Este soporte reduce la longitud de tubo sin soporte expuesta a la carga de compresión. Con menos material sin soporte disponible para colapsar hacia dentro, es mucho más probable que la pared interior se deforme suavemente en lugar de arrugarse.

En términos prácticos, el mandril controla cómo fluye la pared del tubo al entrar y pasar por el punto de tangencia. El metal sigue comprimiéndose en la parte interior, pero la compresión se vuelve más estable. En vez de acumularse en pliegues sueltos, se distribuye de manera más uniforme a lo largo del arco de doblado.

Los mandriles de bolas son especialmente útiles para radios más reducidos porque pueden seguir la curvatura del doblez con mayor eficacia que un mandril simple de tapón. Su diseño articulado permite que el soporte continúe más profundamente dentro de la zona de doblado, lo que ayuda a mantener la integridad de la pared en geometrías más exigentes.

La posición correcta del mandril es tan importante como el tipo de mandril. Si el mandril queda demasiado atrás, la pared interior queda sin soporte donde comienzan las arrugas. Si queda demasiado adelante, aumenta la fricción y pueden aparecer otros defectos, como arrastre excesivo, rayaduras o inestabilidad al inicio del doblez.

Por qué la matriz alisadora suele ser igual de importante

Muchos operadores se concentran en el mandril y pasan por alto la matriz alisadora, pero la prevención de arrugas en el doblado de radio reducido depende con frecuencia en gran medida de ambos. La matriz alisadora se sitúa justo detrás del punto de tangencia y ayuda a evitar que el material del tubo se acumule en pliegues cuando comienza a formarse el doblez.

Su borde fino y cuidadosamente posicionado alisa el material y limita la tendencia de la pared interior a amontonarse. Cuando la matriz alisadora se ajusta correctamente, sostiene la transición hacia el doblez y trabaja con el mandril para mantener lisa la superficie interior.

Si las arrugas persisten incluso con un mandril instalado, el estado y la alineación de la matriz alisadora se encuentran entre los primeros aspectos que deben comprobarse. Un borde desgastado, un ángulo incorrecto, un contacto deficiente o una profundidad de inserción inadecuada pueden permitir que comience el pandeo antes de que el soporte del mandril haya estabilizado completamente la pared del tubo.

Por esta razón, los operadores experimentados solucionan problemas en todo el conjunto de herramientas, no solo en los ajustes de la máquina. En trabajos con radios reducidos, los mejores resultados normalmente provienen de una coordinación precisa entre la geometría de la matriz alisadora, la posición de la punta del mandril, la fuerza de la matriz de presión y la lubricación del material.

Qué factores de configuración son más importantes para los operadores

En la producción diaria, los operadores suelen preocuparse menos por la teoría y más por lo que realmente cambia los resultados. En la mayoría de los casos, el control de arrugas mejora más rápido cuando se presta atención a cinco áreas: selección del mandril, posición del mandril, configuración de la matriz alisadora, lubricación y comportamiento de la matriz de presión.

En primer lugar, adapte el estilo de mandril a la exigencia del doblez y a las características del tubo. Un mandril de tapón puede ser suficiente para trabajos menos exigentes, mientras que un mandril de bolas suele ser mejor para paredes delgadas o radios muy pequeños. El uso de un mandril más simple en un doblez exigente normalmente aumenta el riesgo de arrugas.

En segundo lugar, ajuste cuidadosamente la posición del mandril. Pequeños cambios en la profundidad de inserción pueden producir una gran variación en la calidad del doblez. Siempre que sea posible, los operadores deben registrar las configuraciones exitosas por número de pieza y lote de material, ya que la repetibilidad es una de las mayores ventajas del doblado de tubos controlado.

En tercer lugar, inspeccione el borde y el ajuste de la matriz alisadora antes de iniciar la producción. Incluso una buena máquina tendrá dificultades si la matriz alisadora está dañada o desalineada. En cuarto lugar, utilice lubricación adecuada para el material y las herramientas. Una lubricación insuficiente incrementa la fricción y el arrastre, mientras que una mala elección de lubricante puede generar un comportamiento de conformado inconsistente.

En quinto lugar, verifique el soporte de la matriz de presión. Una presión insuficiente puede permitir que el tubo se desplace o se desestabilice durante el doblado, mientras que una presión excesiva puede marcar la superficie o crear una resistencia innecesaria. El soporte estable, en lugar de la fuerza bruta, es normalmente lo que proporciona los resultados más limpios.

Cómo reconocer si las arrugas provienen de las herramientas, el material o el proceso

No todas las arrugas tienen la misma causa raíz, y los operadores ahorran tiempo cuando diagnostican correctamente el patrón. Si las arrugas aparecen inmediatamente al inicio del doblez, el problema suele indicar la posición de la matriz alisadora, la ubicación del mandril o un fallo de soporte en la etapa inicial alrededor de la zona de tangencia.

Si las arrugas se desarrollan progresivamente a lo largo del arco, el problema puede estar relacionado con soporte interno insuficiente, holgura excesiva, lubricación deficiente o un diseño de mandril que no se adapta a la exigencia real del doblez. Esto es común al cambiar a paredes más delgadas sin actualizar el conjunto de herramientas.

Si el problema aparece solo en determinados lotes de material, puede que la máquina no sea la causa principal. Las variaciones de temple, dureza, acabado superficial, calidad de la costura soldada o espesor de pared pueden cambiar la respuesta del tubo bajo compresión. Una configuración que funciona bien con un lote puede requerir ajustes con otro.

Los operadores también deben observar síntomas relacionados, como aplanamiento, adelgazamiento de la pared, rayaduras o deslizamiento. Estas señales ayudan a identificar si el proceso está excesivamente restringido, insuficientemente soportado o simplemente desequilibrado. Una solución de problemas eficaz suele surgir de evaluar toda la condición del doblez en lugar de perseguir un único defecto de manera aislada.

Qué significa la capacidad de la máquina para una producción uniforme

Incluso con buenas herramientas, un rendimiento antiarrugas uniforme depende del control de la máquina y de la estabilidad estructural. El movimiento repetible de los ejes, la sujeción segura, un comportamiento de avance fluido y la alineación precisa de las matrices afectan a que la misma configuración produzca el mismo doblez durante toda una serie de producción.

Esto es especialmente importante en talleres que procesan múltiples tipos de piezas y necesitan cambios fiables entre distintos trabajos. Una máquina que mantiene la posición con precisión y permite un control estable de parámetros ofrece a los operadores una oportunidad mucho mayor de reproducir condiciones de doblado exitosas sin correcciones manuales repetidas.

En toda la fabricación metálica, el mismo principio también aparece en otros equipos de precisión: la rigidez, el control servo y el posicionamiento fiable reducen la variabilidad y las tasas de defectos. Por ejemplo, en el procesamiento de acero estructural, equipos como lamáquina de perforación 3D para vigas H mejoran la repetibilidad al combinar control multieje, construcción rígida y coordinación precisa del avance para tareas de producción exigentes.

Esta comparación es importante porque la calidad del doblado no depende únicamente de la teoría de conformado. También depende de si la plataforma de la máquina puede aplicar la configuración elegida de manera uniforme, turno tras turno, con una desviación mínima. En la práctica, una mecánica estable y un control preciso hacen que la prevención de defectos sea mucho más fiable.

Cuándo una dobladora de tubos con mandril es la elección adecuada

Una dobladora de tubos con mandril se vuelve especialmente valiosa cuando el trabajo implica radios de línea central reducidos, tubos de pared delgada, requisitos de superficie estética o tolerancias dimensionales estrictas. En estas condiciones, los métodos de doblado sin soporte suelen producir demasiadas arrugas, aplanamiento o variaciones para ser aceptables.

También es la elección adecuada cuando el coste de desperdicio es alto o el retrabajo interrumpe operaciones posteriores como soldadura, montaje o ensamblaje. Si las piezas dobladas deben alinearse con precisión con fijaciones, conectores o conductos de flujo cerrados, la calidad de la superficie interior y la uniformidad del doblez se convierten en aspectos que van más allá de la estética.

Para los operadores, una de las mayores ventajas es la confianza en el proceso. Una vez establecida la configuración correcta, la máquina puede producir dobleces difíciles con menos incertidumbre. Esto reduce la frustración de configuración y facilita el mantenimiento de la calidad cuando aumenta el volumen de producción o la geometría de la pieza se vuelve más compleja.

En instalaciones que manejan una amplia gama de tareas de fabricación, la lección general es la misma: los equipos especializados demuestran su valor cuando abordan directamente un mecanismo de defecto. Por ello, los fabricantes suelen combinar una capacidad avanzada de doblado con otros activos de producción específicos, incluidos sistemas como lamáquina de perforación 3D para vigas H, para mejorar la precisión y el rendimiento en diferentes etapas del proceso.

Pasos prácticos para reducir las arrugas antes de que aparezcan

Los operadores pueden reducir significativamente el riesgo de arrugas mediante una rutina de configuración disciplinada. Comience confirmando la especificación del tubo, el espesor de pared, el estado del material y la orientación de la costura. Después, verifique que el radio de la matriz de doblado, el estilo de mandril y la geometría de la matriz alisadora sean adecuados para ese tubo exacto.

A continuación, revise el desgaste de las herramientas antes de producir piezas. Un pequeño desgaste en el punto de contacto incorrecto puede modificar la calidad del doblez lo suficiente como para crear defectos. Confirme la cobertura de lubricación, inspeccione las superficies de sujeción y realice una breve prueba antes de utilizar material valioso.

Durante el doblado de prueba, evalúe más que el aspecto del radio exterior. Inspeccione la pared interior para detectar la formación temprana de ondas, compruebe la ovalidad, mida la recuperación elástica y compare la forma del doblez con el plano. Los pequeños defectos visibles en la primera prueba suelen convertirse en importantes problemas de desperdicio en la producción en volumen.

Por último, documente la configuración exitosa con suficiente detalle para que otro operador pueda repetirla. Los buenos registros deben incluir la combinación de herramientas, la ubicación del mandril, el ajuste de la matriz alisadora, el tipo de lubricación, los parámetros de la máquina y cualquier nota específica del material. La repetibilidad proviene del conocimiento controlado, no solo de la memoria.

Conclusión

Una dobladora de tubos con mandril evita las arrugas en el doblado de radio reducido al soportar internamente el tubo donde la inestabilidad por compresión es mayor y al trabajar junto con la matriz alisadora y las herramientas circundantes para controlar el flujo del material. Ese soporte es lo que ayuda a la pared interior a mantenerse lisa en lugar de colapsar formando pliegues.

Para los operadores, la conclusión es clara: el doblado sin arrugas depende de más factores que simplemente instalar un mandril. Los mejores resultados se obtienen al adaptar las herramientas al trabajo, ajustar con precisión el mandril y la matriz alisadora, mantener el equilibrio entre lubricación y presión, y utilizar una plataforma de máquina estable y repetible. Cuando estos elementos se gestionan adecuadamente, los dobleces de radio reducido se vuelven mucho más predecibles, eficientes y aptos para producción.
