При изготовлении труб с малым радиусом гиба образование складок обычно начинается, когда внутренняя стенка теряет опору, а сжимающие усилия превышают предел, который способен выдержать материал. Дорновый трубогибочный станок снижает риск такого дефекта, поддерживая трубу изнутри во время гибки, стабилизируя деформацию стенки и помогая операторам сохранять гиб плавным, круглым и стабильным по размерам.

Для операторов основная ценность заключается в практической пользе: меньше отбракованных деталей, меньше корректировок методом проб и ошибок и более предсказуемое производство при выполнении сложных задач. Понимание причин образования складок, взаимодействия дорна с другой оснасткой и наиболее важных деталей настройки значительно упрощает получение качественных гибов малого радиуса без снижения производительности.

Почему складки сначала появляются при гибке труб с малым радиусом

При гибке трубы наружная стенка растягивается, а внутренняя сжимается. При гибке с большим радиусом материал обычно имеет достаточно пространства для постепенной деформации. При гибке с малым радиусом деформация концентрируется в значительно меньшей зоне, что резко повышает нестабильность на внутренней поверхности гиба.

Складки образуются, когда внутренняя стенка не может сохранять опору под действием сжатия. Вместо плавной деформации металл изгибается, образуя небольшие волны или складки. После начала такого складкообразования качество поверхности гиба быстро ухудшается, и деталь может перестать соответствовать размерным или функциональным требованиям.

Операторы часто сталкиваются с этой проблемой при работе с тонкостенными трубами, более мягкими материалами и деталями с малым радиусом гиба. Нержавеющая сталь, алюминий и некоторые трубы из низкоуглеродистой стали могут образовывать складки, если оснастка подобрана неправильно, смазка недостаточна или параметры гибки не сбалансированы для геометрии детали.

Ключевой момент заключается в том, что складкообразование не вызывается только одной переменной. Обычно оно возникает вследствие взаимодействия размера трубы, толщины стенки, состояния материала, радиуса гиба, давления зажима, эффективности разглаживающей матрицы, положения дорна и управления станком. Поэтому работа с малыми радиусами требует более контролируемой системы, чем простая свободная гибка.

Что на самом деле делает дорновый трубогибочный станок

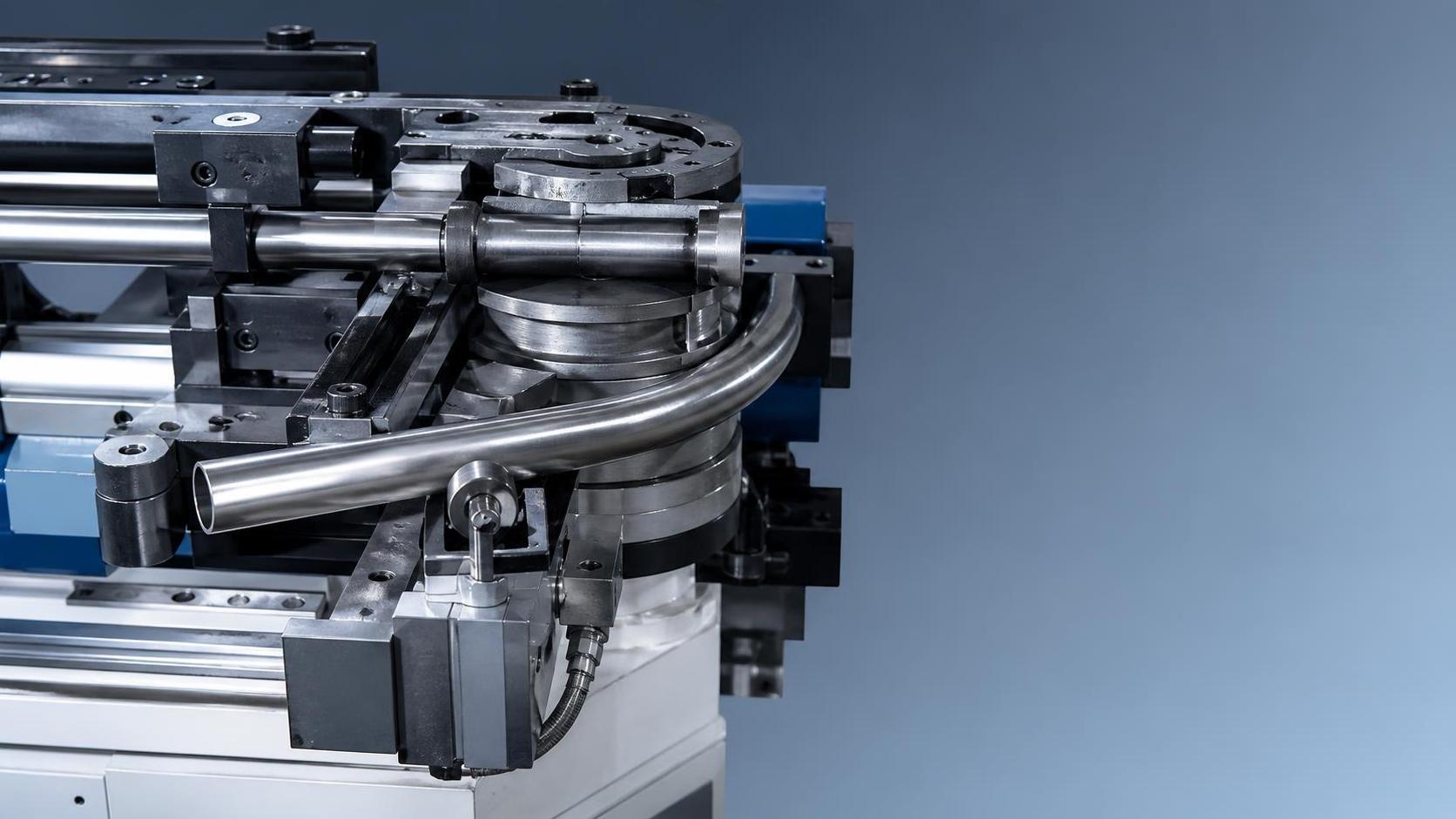

Дорновый трубогибочный станок предназначен для контроля деформации в наиболее уязвимой зоне трубы. Его определяющим преимуществом является использование внутреннего дорна, размещаемого рядом с точкой касания гиба, где наиболее вероятно начало смятия стенки и образования складок.

Во время гибки дорн поддерживает трубу изнутри, в то время как гибочная матрица протягивает материал по заданному радиусу. Эта внутренняя опора помогает внутренней стенке противостоять потере устойчивости и позволяет поперечному сечению оставаться ближе к заданной форме, а не сплющиваться или складываться.

Станок работает не только за счет дорна. Эффективное предотвращение складок обеспечивается согласованной работой гибочной матрицы, прижимной матрицы, зажимной матрицы, разглаживающей матрицы и дорна. Каждый компонент управляет отдельной частью потока материала, и недостаточная эффективность одного участка может ухудшить весь результат гибки.

Для операторов это означает, что дорновый трубогибочный станок следует рассматривать как контролируемую систему формования, а не как отдельное устройство против образования складок. Станок лучше всего предотвращает дефекты, когда выбор оснастки, точность настройки и условия подачи соответствуют конкретной трубе и конструкции гиба.

Как дорн предотвращает потерю устойчивости внутренней стенки

Дорн работает, заполняя внутреннюю полость трубы рядом с зоной гиба. Такая опора уменьшает длину неподдерживаемого участка трубы, подвергаемого сжимающей нагрузке. Когда количество материала без внутренней опоры, способного смяться внутрь, сокращается, внутренняя стенка значительно чаще деформируется плавно, а не образует складки.

С практической точки зрения дорн контролирует деформацию стенки трубы при ее входе в точку касания и прохождении через нее. Металл по-прежнему сжимается с внутренней стороны, однако сжатие становится более стабильным. Вместо накопления в виде свободных складок оно более равномерно распределяется по дуге гиба.

Шариковые дорны особенно полезны для более малых радиусов, поскольку они эффективнее повторяют кривизну гиба, чем простой дорн-пробка. Их шарнирная конструкция позволяет поддерживать трубу глубже в зоне гиба, что способствует сохранению целостности стенки при более сложной геометрии.

Правильное положение дорна так же важно, как и его тип. Если дорн расположен слишком далеко назад, внутренняя стенка остается без опоры в зоне, где начинается образование складок. Если он расположен слишком далеко вперед, увеличивается трение и могут возникнуть другие дефекты, включая чрезмерное сопротивление протяжке, задиры или нестабильность в начале гиба.

Почему разглаживающая матрица часто не менее важна

Многие операторы сосредотачиваются на дорне и недооценивают разглаживающую матрицу, однако предотвращение складок при гибке с малым радиусом часто в значительной степени зависит от обоих компонентов. Разглаживающая матрица располагается непосредственно за точкой касания и помогает предотвратить собирание материала трубы в складки по мере формирования гиба.

Ее тонкая, тщательно расположенная кромка разглаживает материал и ограничивает склонность внутренней стенки к образованию наплывов. При правильной регулировке разглаживающая матрица поддерживает переход в зону гиба и совместно с дорном сохраняет гладкость внутренней поверхности.

Если складки сохраняются даже при установленном дорне, состояние и выравнивание разглаживающей матрицы относятся к числу первых параметров, которые необходимо проверить. Изношенная кромка, неправильный угол, недостаточный контакт или неверная глубина установки могут позволить начаться потере устойчивости до того, как опора дорна полностью стабилизирует стенку трубы.

Именно поэтому опытные операторы проверяют весь комплект оснастки, а не только настройки станка. При работе с малыми радиусами наилучшие результаты обычно достигаются благодаря точной координации геометрии разглаживающей матрицы, положения носика дорна, усилия прижимной матрицы и смазки материала.

Какие факторы настройки наиболее важны для операторов

В повседневном производстве операторы обычно меньше интересуются теорией и больше тем, что действительно влияет на результат. В большинстве случаев контроль складкообразования быстрее всего улучшается при уделении внимания пяти аспектам: выбору дорна, положению дорна, настройке разглаживающей матрицы, смазке и работе прижимной матрицы.

Во-первых, необходимо подобрать тип дорна в соответствии со сложностью гиба и характеристиками трубы. Дорна-пробки может быть достаточно для менее сложных операций, тогда как шариковый дорн часто лучше подходит для тонких стенок или очень малых радиусов. Использование более простого дорна для сложного гиба обычно повышает риск образования складок.

Во-вторых, следует тщательно отрегулировать положение дорна. Небольшие изменения глубины установки могут существенно повлиять на качество гиба. Операторам следует по возможности фиксировать успешные настройки по номеру детали и партии материала, поскольку повторяемость является одним из главных преимуществ контролируемой гибки труб.

В-третьих, перед началом производства необходимо проверить кромку и посадку разглаживающей матрицы. Даже хороший станок будет работать с трудом, если разглаживающая матрица повреждена или неправильно выровнена. В-четвертых, используйте смазку, соответствующую материалу и оснастке. Недостаточная смазка повышает трение и сопротивление протяжке, а неправильный выбор смазочного материала может привести к нестабильному формованию.

В-пятых, необходимо проверить опору прижимной матрицы. Недостаточное давление может позволить трубе смещаться или терять устойчивость во время гибки, тогда как чрезмерное давление может оставить следы на поверхности или создать ненужное сопротивление. Наиболее чистый результат обычно обеспечивает стабильная опора, а не грубое усилие.

Как определить, вызвано ли складкообразование оснасткой, материалом или процессом

Не все складки имеют одну и ту же первопричину, и операторы экономят время, когда правильно определяют характер дефекта. Если складки появляются сразу в начале гиба, проблема часто связана с положением разглаживающей матрицы, расположением дорна или недостаточной начальной опорой в зоне касания.

Если складкообразование постепенно развивается по дуге, проблема может быть связана с недостаточной внутренней опорой, чрезмерным зазором, плохой смазкой или конструкцией дорна, не соответствующей фактической сложности гиба. Это часто происходит при переходе на более тонкие стенки без обновления комплекта оснастки.

Если проблема возникает только у определенных партий материала, основной причиной может быть не станок. Различия в состоянии отпуска, твердости, качестве поверхности, качестве сварного шва или толщине стенки могут изменить реакцию трубы на сжатие. Настройка, хорошо работающая с одной партией, может потребовать корректировки для другой.

Операторам также следует обращать внимание на сопутствующие признаки, такие как сплющивание, утонение стенки, задиры или проскальзывание. Эти признаки помогают определить, является ли процесс чрезмерно ограниченным, недостаточно поддерживаемым или просто несбалансированным. Эффективное устранение неисправностей обычно основывается на оценке всего состояния гиба, а не на поиске одного дефекта изолированно.

Что возможности станка означают для стабильного производства

Даже при хорошей оснастке стабильная защита от складкообразования зависит от управления станком и жесткости конструкции. Повторяемое движение осей, надежное зажатие, плавная подача и точное выравнивание матриц влияют на то, будет ли одна и та же настройка давать одинаковый гиб в течение всей производственной серии.

Это особенно важно для мастерских, обрабатывающих множество типов деталей и нуждающихся в надежном переходе между разными задачами. Станок, который точно удерживает положение и обеспечивает стабильное управление параметрами, дает операторам значительно больше возможностей воспроизводить успешные условия гибки без многократной ручной корректировки.

В металлообработке тот же принцип проявляется и в другом высокоточном оборудовании: жесткость, сервоуправление и надежное позиционирование снижают вариативность и уровень дефектов. Например, при обработке строительной стали такое оборудование, какстанок для 3D-сверления двутавровых балок, повышает повторяемость благодаря сочетанию многоосевого управления, жесткой конструкции и точной координации подачи для сложных производственных задач.

Это сравнение важно, поскольку качество гибки зависит не только от теории формования. Оно также зависит от способности платформы станка стабильно применять выбранную настройку смена за сменой с минимальными отклонениями. На практике стабильная механика и точное управление делают предотвращение дефектов значительно более надежным.

Когда дорновый трубогибочный станок является правильным выбором

Дорновый трубогибочный станок становится особенно ценным, когда задача включает малые радиусы по осевой линии, тонкостенные трубы, требования к внешнему виду поверхности или строгие размерные допуски. В таких условиях методы гибки без внутренней опоры часто создают слишком много складок, сплющивания или отклонений, чтобы результат можно было считать приемлемым.

Он также является правильным выбором, когда стоимость брака высока или доработка нарушает последующие операции, такие как сварка, подгонка или сборка. Если согнутые детали должны точно совмещаться с приспособлениями, соединителями или закрытыми каналами потока, качество внутренней поверхности и стабильность гиба становятся не только эстетическими требованиями.

Для операторов одним из самых больших преимуществ является уверенность в процессе. После определения правильной настройки станок может выполнять сложные гибы с меньшим количеством предположений. Это уменьшает трудности настройки и облегчает поддержание качества при увеличении объема производства или усложнении геометрии деталей.

На предприятиях, выполняющих широкий спектр задач по изготовлению металлоконструкций, более широкий вывод остается тем же: специализированное оборудование оправдывает свою ценность, когда напрямую устраняет механизм возникновения дефекта. Поэтому производители часто дополняют передовые возможности гибки другими специализированными производственными активами, включая такие системы, какстанок для 3D-сверления двутавровых балок, для повышения точности и производительности на различных этапах процесса.

Практические меры по снижению риска образования складок до их появления

Операторы могут значительно снизить риск складкообразования, выстроив строгую процедуру настройки. Начните с подтверждения спецификации трубы, толщины стенки, состояния материала и ориентации шва. Затем убедитесь, что радиус гибочной матрицы, тип дорна и геометрия разглаживающей матрицы соответствуют именно этой трубе.

Далее проверьте износ оснастки перед запуском производственных деталей. Небольшой износ в неправильной точке контакта может настолько изменить качество гиба, что возникнут дефекты. Убедитесь в достаточном покрытии смазкой, осмотрите зажимные поверхности и выполните короткий пробный запуск перед использованием ценного материала.

Во время пробной гибки оценивайте не только внешний вид наружного радиуса. Осмотрите внутреннюю стенку на раннее образование волн, проверьте овальность, измерьте пружинение и сравните форму гиба с чертежом. Небольшие дефекты, заметные при первом испытании, часто становятся серьезной причиной брака в серийном производстве.

Наконец, зафиксируйте успешную настройку с достаточной детализацией, чтобы другой оператор мог ее повторить. Хорошие записи должны включать комбинацию оснастки, положение дорна, настройку разглаживающей матрицы, тип смазки, параметры станка и любые примечания по конкретному материалу. Повторяемость обеспечивается контролируемыми знаниями, а не только памятью.

Заключение

Дорновый трубогибочный станок предотвращает образование складок при гибке с малым радиусом, поддерживая трубу изнутри в зоне наибольшей сжимающей нестабильности и работая совместно с разглаживающей матрицей и окружающей оснасткой для управления потоком материала. Именно такая опора помогает внутренней стенке оставаться гладкой, а не сминаться в складки.

Для операторов вывод очевиден: гибка без складок зависит не только от наличия установленного дорна. Наилучшие результаты достигаются при подборе оснастки под задачу, точной настройке дорна и разглаживающей матрицы, поддержании баланса смазки и давления, а также использовании стабильной и повторяемой платформы станка. При правильном управлении этими элементами гибы малого радиуса становятся гораздо более предсказуемыми, эффективными и готовыми к серийному производству.
