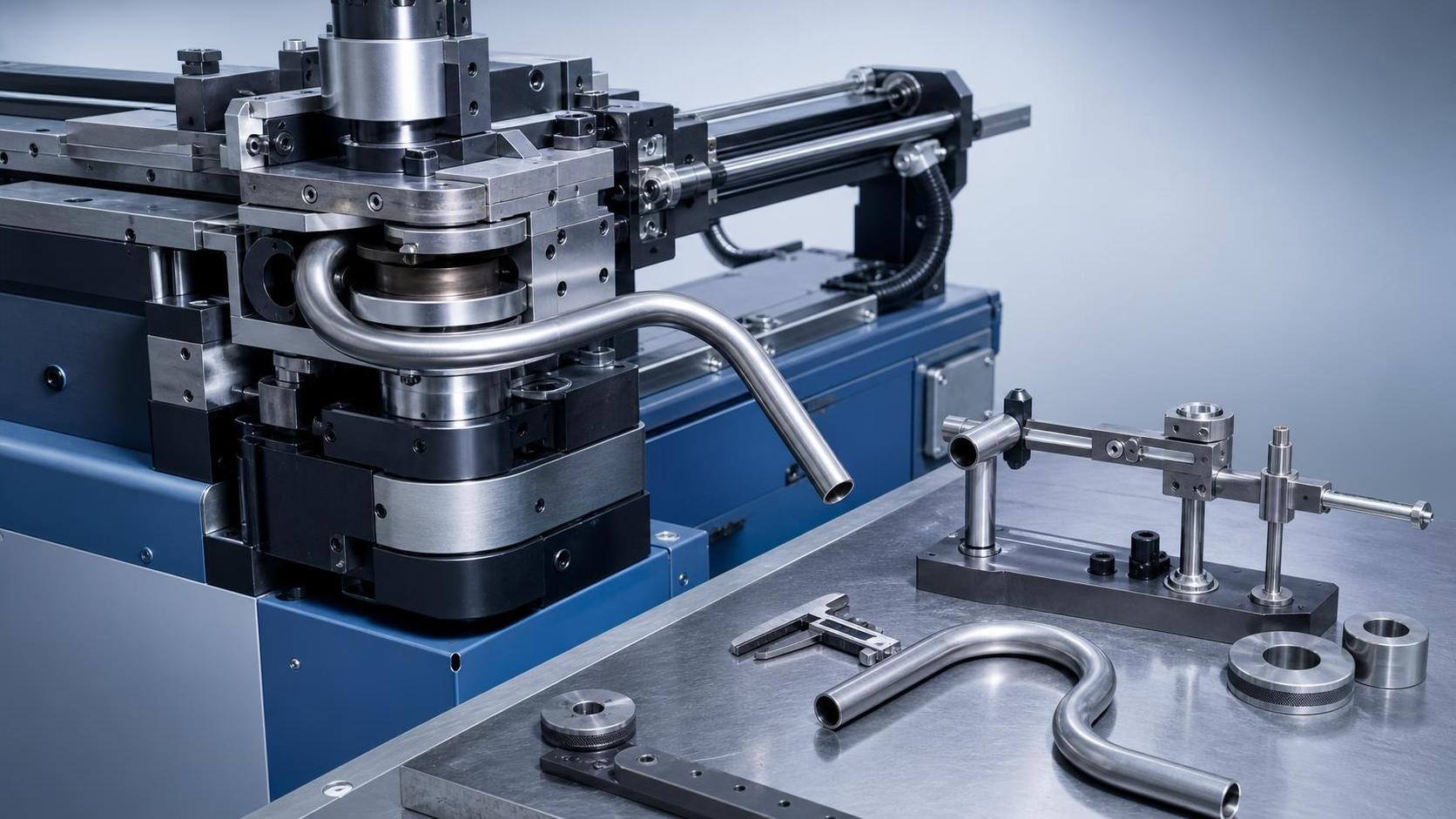

Для специалистов по качеству и безопасности выбор высокоточного трубогибочного станка — это не только вопрос скорости или автоматизации. Реальный вопрос проще и одновременно требовательнее: какие именно допуски определяют, будет ли изогнутая труба подходить по месту, обеспечивать герметичность, выдерживать нагрузку, проходить контроль и стабильно воспроизводиться во всей партии? Во многих цехах брак возникает не из-за одной серьёзной ошибки. Он складывается из небольших отклонений: незначительного ухода угла, смещения радиуса по осевой линии от заданного значения, овальности, влияющей на поток или вставку, либо упругого возврата, который операторам приходится корректировать для каждой детали.

Именно поэтому контроль допусков важнее маркетинговых заявлений. Высокоточный трубогибочный станок следует оценивать по тому, какие параметры он способен стабильно выдерживать, как эти параметры проверяются и поддерживает ли конструкция станка прослеживаемое производство с учётом стандартов. Для компаний, поставляющих оборудование для энергетики, строительства, технологических трубопроводов, автомобилестроения или промышленного оборудования, именно на этом этапе технические обсуждения обычно становятся значительно более практичными.

Не каждый допуск несёт одинаковый риск

Распространённая ошибка при покупке — запрашивать только «высокую точность», не определяя, какой размер является критичным. В реальном производстве наиболее важный допуск зависит от того, как будет использоваться изогнутая труба. Элемент поручня, гидравлическая линия, трубная сборка для работы под давлением и элемент несущей рамы выходят из строя по-разному.

Для контроля качества важно отделять косметические отклонения от функциональных. Незначительные следы на поверхности могут быть допустимыми в одном применении и браковочными в другом. В то же время небольшая ошибка угла изгиба или длины прямого участка может сделать сборку невозможной. Руководителей по безопасности обычно меньше интересует, «хорошо ли выглядит» изгиб, и больше — может ли отклонение создать концентрацию напряжений, помешать монтажу или вызвать необходимость доработки, создающей риски ручного обращения с деталями в цехе.

Параметры допусков, которые обычно наиболее важны

Точность угла изгиба

Это часто первый параметр, который упоминают, и не без причины. Если угол отклоняется от заданного, сразу возникают проблемы стыковки на последующих этапах. В деталях с несколькими изгибами даже небольшая ошибка угла может суммироваться по всей геометрии и сместить конечное положение далеко за пределы монтажного допуска. Точность угла особенно важна там, где труба сопрягается с приспособлениями, кронштейнами, клапанами, фланцами или роботизированными сборочными станциями.

На практике важна не только номинальная точность угла, но и повторяемость в ходе производственного запуска. Станок, который правильно изготавливает первые пять деталей, а затем начинает уходить от параметров, не является точным станком в каком-либо значимом производственном смысле.

Стабильность радиуса по осевой линии

Радиус по осевой линии влияет как на геометрию, так и на поведение материала. При его изменении сопрягаемые детали могут перестать совпадать, а характеристики потока в некоторых системах могут измениться. Нестабильность радиуса также может указывать на нестабильную настройку оснастки, недостаточный контроль материала или прогиб станка под нагрузкой. Для материалов с большей толщиной стенки или повышенной прочностью это становится не только размерной проблемой; это может влиять на механические характеристики изогнутого участка.

Утонение и утолщение стенки

Утонение наружной стенки и утолщение внутренней стенки являются нормальными результатами гибки, однако они должны оставаться в допустимых пределах, установленных конструкцией и применимыми нормативными требованиями. Этот параметр наиболее важен для систем, связанных с давлением, расчётов припуска на коррозию и применений, где важна усталостная долговечность. Если уменьшение толщины стенки чрезмерно, деталь может пройти быструю проверку размеров, но не соответствовать более важным требованиям к прочности или эксплуатационной пригодности.

Именно здесь специалистам по качеству необходимо проявлять осторожность: точность станка сама по себе не решает проблему изменения стенки. На результат влияют состояние оснастки, радиус гибки, марка материала, смазка и настройки процесса.

Овальность

Овальность, или потеря круглости после гибки, часто недооценивают до тех пор, пока детали не поступят на сварку, герметизацию или операции вставки. Если труба должна сопрягаться с другим компонентом, транспортировать жидкость или проходить через опорную оснастку, овальность может сразу создать проблемы. Она также может осложнить неразрушающий контроль или автоматизированное зажимание на следующих этапах процесса.

Для работ, критичных к безопасности, важна не только посадка. Чрезмерная овальность может указывать на нестабильность материала при гибке, особенно если сечение трубы имеет относительно тонкую стенку для выбранного радиуса.

Длина прямого участка и конечное положение

Операторы часто сосредотачиваются на самом изгибе, тогда как сборочные бригады больше интересует, где труба окажется в пространстве. Допуск длины прямого участка и общее конечное положение часто являются определяющими параметрами при фактическом монтаже. Деталь может иметь правильный угол, но всё равно оказаться непригодной из-за небольшого отклонения длины реза, точности подачи или поворота между изгибами.

Для деталей в нескольких плоскостях проверка конечного положения обычно информативнее, чем контроль одного отдельного размера.

Скручивание и ориентация плоскости

Когда детали имеют более одного изгиба, критически важной становится точность вращения. Несколько градусов скручивания между изгибами могут быть незаметны на первый взгляд, однако проявятся при стыковке. В технологических трубопроводах, каркасных конструкциях и системах прокладки оборудования это одна из наиболее распространённых причин «загадочных» проблем при сборке.

Как стандарты и сертификация меняют характер обсуждения

Приемка допусков редко определяется только изготовителем станка. Обычно она должна соответствовать требованиям чертежей, спецификациям заказчика, планам контроля и, в некоторых отраслях, обязательствам по нормам или контракту. Поэтому специалистам по качеству и безопасности следует смотреть дальше формулировок в рекламных буклетах станка и выяснять, как оборудование встраивается в документированную систему качества.

Производители с налаженным экспортным опытом часто лучше понимают это, поскольку разные рынки предъявляют разные требования к прослеживаемости и документации о соответствии. Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в Уси, поставляла широкий спектр оборудования для металлообработки и механической обработки на зарубежные рынки, включая Юго-Восточную Азию, Европу, Америку и Океанию. Для покупателей это важно не столько как коммерческое преимущество, сколько как признак того, что производственный контроль на основе ISO9001 и проектирование с ориентацией на требования EU CE уже являются частью рабочего подхода. Это не гарантирует автоматически требуемый вами допуск, но обычно означает, что поставщик лучше знаком с формальными требованиями к приемке.

Иными словами, соответствие требованиям и размерная точность взаимосвязаны. Станок, пригодный для контролируемой производственной среды, должен обеспечивать безопасную эксплуатацию, стабильное управление параметрами и повторяемую настройку, а не только номинальную формовочную мощность.

Возможности станка — лишь половина истории о допусках

Даже очень производительный высокоточный трубогибочный станок может испытывать трудности, если условия до и после гибки нестабильны. Различия между партиями материала изменяют упругий возврат. Износ оснастки изменяет условия контакта. Ориентация сварного шва трубы может влиять на деформацию. Изменение длины реза смещает начало изгиба. Недостаточная смазка может увеличить появление следов и деформацию. Если точки контроля непоследовательны, команды могут спорить о работе станка, хотя реальная проблема заключается в дисциплине измерений.

Поэтому опытные производства обычно оценивают допуски гибки по всей цепочке, а не на одной операции. Они задают следующие вопросы:

• Насколько стабильны наружный диаметр, толщина стенки и прямолинейность поступающих труб?
• Как компенсируется и фиксируется упругий возврат?
• Как часто проверяются состояние оснастки и условия зажима?
• Какие размеры контролируются на 100%, а какие выборочно?
• Приемка ориентирована на отдельные изгибы или на конечную пространственную геометрию?

Эти вопросы звучат базово, однако они часто показывают, действительно ли поставщик понимает точное производство или лишь повторяет общие заявления о точности.

Практический подход к контролю: что следует измерять в первую очередь

Если ресурсы ограничены, такой порядок приоритетов обычно полезнее, чем попытка измерять все возможные переменные с одинаковой интенсивностью.

Почему специалисты по безопасности должны учитывать точность гибки

Размерную ошибку часто рассматривают как проблему качества, но в цехе она быстро становится и проблемой безопасности. Детали, которые не подходят, приводят к принудительной сборке, дополнительной шлифовке, повторным подъёмам, неудобному перемещению, задержкам горячих работ и незапланированной ручной корректировке. В производственных условиях с жёсткими графиками именно здесь начинает возрастать риск инцидентов.

Связь становится понятнее на линиях изготовления труб, где гибка, стыковка и сварка взаимосвязаны. Если геометрия изогнутой трубы нестабильна, сварочная станция должна компенсировать это отклонение. Оборудование с системами контролируемого перемещения, точной регулировкой и защитными блокировками обычно снижает необходимость ручной коррекции. В смежных работах по изготовлению труб такие системы, каксварочная станция для труб с тяжёлым патроном PPCW16, показывают, почему стабильность важна на последующих этапах: точное вращение патрона, бесступенчатое регулирование скорости, высокоточные линейные направляющие и электрические функции безопасности, ориентированные на CE, способствуют более предсказуемой сварке труба-труба и труба-фланец после формования. Это не заменяет надлежащий контроль гибки, но показывает, как дисциплина допусков распространяется на весь производственный процесс.

Вопросы, которые стоит задать до утверждения станка

Серьёзная техническая оценка должна выходить за рамки максимального диаметра трубы и функций CNC. Спросите, как проверяется повторяемость для разных марок материала. Спросите, что происходит с тонкостенной нержавеющей сталью по сравнению с углеродистой сталью. Спросите, может ли поставщик предметно обсуждать компенсацию упругого возврата, износ оснастки и контрольные базы, не ограничиваясь расплывчатыми формулировками.

Также разумно спросить, как станок будет интегрирован в ваш существующий процесс качества. Можно ли стандартизировать настройки? Могут ли операторы воспроизводить утверждённые программы без метода проб и ошибок? Спроектированы ли ограждения, аварийная остановка и защита от неправильных действий для реального использования, а не только для формального выполнения требований? Компании, работающие с оборудованием для гибки, резки, сварки и общего производства металлоконструкций, обычно имеют более практичное представление об этих взаимосвязях, поскольку на практике детали безразлично, какой отдел вызвал отклонение.

Таким образом, лучшим показателем допуска является не одно число, напечатанное в каталоге. Это тот размер, отклонение которого немедленно приводит к отказу в вашем реальном процессе. Для одного покупателя это может быть повторяемость угла. Для другого — овальность, утонение стенки или конечное положение после нескольких изгибов. Высокоточный трубогибочный станок следует оценивать по его способности выдерживать эти критические размеры в нормальных производственных условиях с учётом вариаций материала, смены операторов и тщательного контроля.

Если чётко определить эти приоритеты до выбора станка, обсуждение станет гораздо полезнее и значительно ближе к тому, что действительно необходимо специалистам по качеству и безопасности.
