Жесткость станка проявляется при гибке задолго до достижения номинального усилия

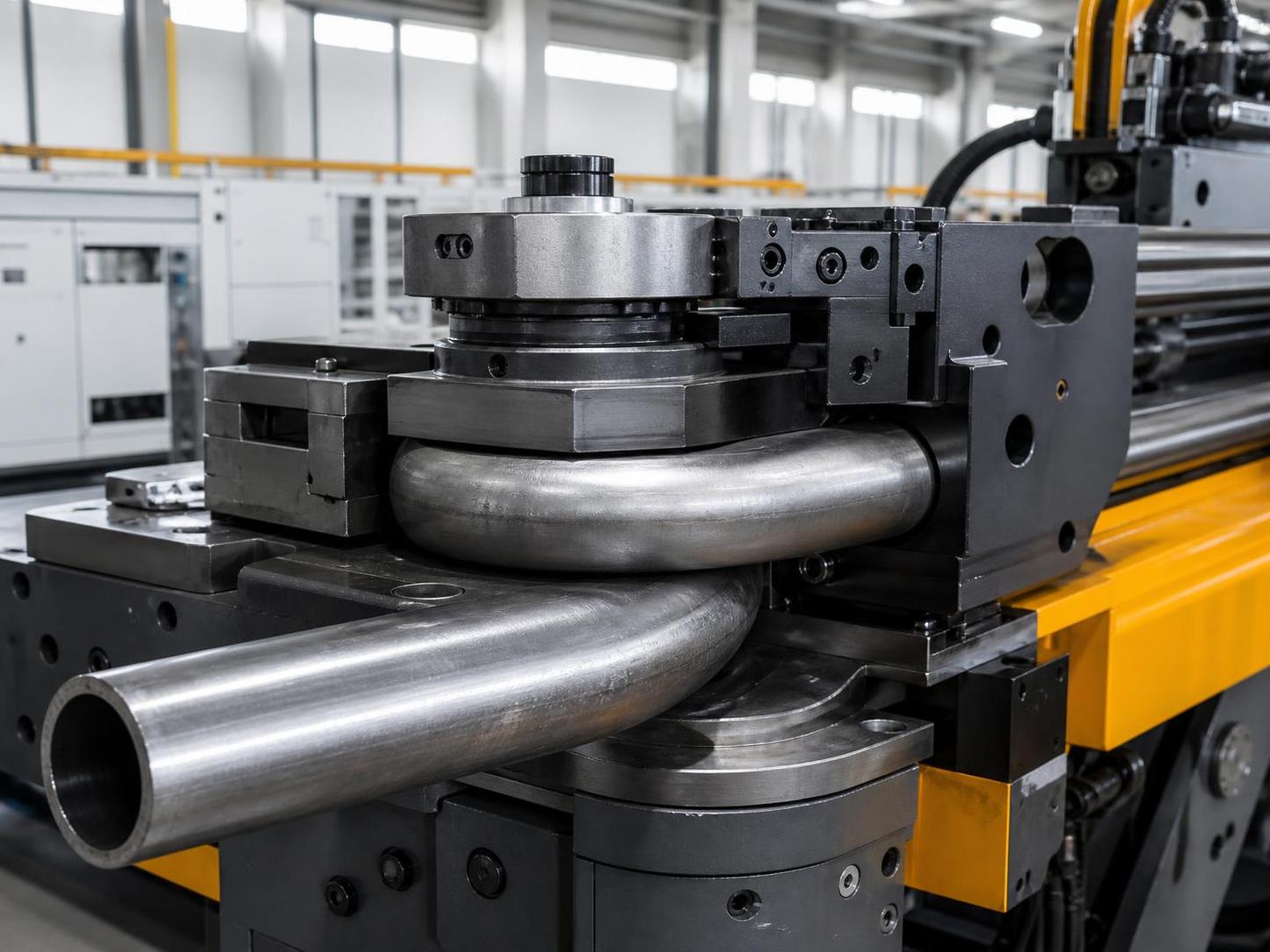

Тяжелый трубогибочный станок подходит для толстостенных труб, если рама, опора шпинделя, гибочный рычаг и зажимная конструкция сохраняют устойчивость при длительной нагрузке, а не просто соответствуют номинальному значению усилия на бумаге. Толстостенный материал сильнее сопротивляется деформации, чем тонкостенная труба, поэтому станок испытывает более высокую нагрузку на прямом участке перед изгибом, в точках касания и при компенсации упругого возврата. Если основной корпус скручивается, радиус по осевой линии может отклоняться, овальность увеличивается, а угол гибки становится нестабильным от детали к детали даже без изменения программы управления.

При практической оценке конструкция рамы имеет значение, поскольку гибка толстостенных изделий создает постоянное реактивное усилие, а не кратковременный пик. Сварные конструкции, прошедшие снятие остаточных напряжений, обычно устойчивее легких сборных рам с ограниченным усилением. Та же логика действует и в другом тяжелом металлообрабатывающем оборудовании: жесткое основание и контролируемая вибрация помогают сохранять точность с течением времени. Поэтому некоторые производственные линии сочетают обработку труб с системами подготовки кромок на основе конструкций со снятыми напряжениями, такими кактяжелый кромкофрезерный станок, где контроль деформации рассматривается как конструктивная, а не косметическая задача.

Толщина стенки меняет задачу гибки

Толстостенные трубы деформируются не так, как тонкостенные. Тонкие стенки при недостаточной поддержке склонны к раннему образованию складок или сплющиванию. Толстые стенки также могут овализироваться, но создают другой комплекс требований: более высокий крутящий момент на гибочном рычаге, большую нагрузку на зажимную матрицу, повышенный риск появления следов на поверхности из-за чрезмерного давления зажима и более сильный упругий возврат после снятия нагрузки. Управлять течением материала сложнее, поскольку внешняя стенка растягивается под большим усилием, а внутренняя сжимается более интенсивно.

Поэтому тяжелый трубогибочный станок не следует оценивать только по допустимому наружному диаметру. Станок, заявленный для трубы большого размера, все равно может оказаться непригодным, если указанная производительность предполагает низкоуглеродистую сталь с умеренной толщиной стенки. Когда задача переходит на толстостенную трубу из углеродистой стали, дуплексную нержавеющую сталь или легированную трубу с более строгими требованиями к гибке, рабочий диапазон может резко сократиться. Важный вопрос состоит в том, способен ли станок обеспечить требуемый радиус гибки, повторяемость угла и состояние поверхности при заданной толщине стенки без крайне медленного цикла и многократной ручной корректировки.

Выбор привода влияет на контроль в зоне деформации

Для толстостенных применений приводная система должна плавно обеспечивать усилие на протяжении всего хода гибки. Гидравлические станки остаются распространенными, поскольку они способны развивать большое усилие гибки и работать с требовательными сечениями. Сервоэлектрические или гибридные системы также могут подходить, но только если крутящий момент достаточен на низкой скорости и станок имеет достаточный запас жесткости конструкции. Станок, который достигает целевого угла только за счет резкого замедления в конце хода, может давать приемлемые образцы, но терять стабильность в производстве, когда начинают накапливаться нагрев оснастки, изменения смазки или межпартийные вариации материала.

Стабильное управление на низкой скорости важнее заявленной максимальной скорости. Гибка толстостенных изделий часто выигрывает от более медленного и контролируемого движения, особенно в начале гибки и при поддержке прижимной матрицей. Резкое ускорение может оставить следы на трубе или сместить заготовку в зоне зажима. Если станок позволяет программировать сегменты скорости во время гибки, становится проще отдельно управлять начальной фазой нагружения, основной зоной формования и финальным перегибом для компенсации упругого возврата.

Совместимость оснастки — место, где становятся заметны многие ошибочные выборы

Тяжелый трубогибочный станок может иметь достаточное усилие, но все же работать неудовлетворительно, если система оснастки слишком ограничена для условий толстостенных труб. Ручей гибочной матрицы должен соответствовать фактическому наружному диаметру трубы и ожидаемому характеру деформации. Зажимная матрица должна иметь достаточную длину контакта для предотвращения проскальзывания без повреждения поверхности. Прижимная матрица должна поддерживать материал во время гибки, а не просто давить на него. Для более малых радиусов или трудногнущихся сплавов гибка с дорном может потребоваться даже для толстых стенок, особенно если спецификация ограничивает сплющивание или требует чистого внутреннего профиля.

Конструкция смены оснастки также имеет значение. Если станок использует нестандартные интерфейсы матриц или сложные процедуры выравнивания, время наладки увеличивается, а повторяемость слишком сильно зависит от компенсации оператором. Станки, принимающие стандартизированную или легко заменяемую оснастку, как правило, проще обслуживать при смене заказов. В цехах с широким ассортиментом это может быть важнее максимального теоретического усилия гибки.

Стоит проверить, поддерживает ли станок:

• несколько радиусов гибочной матрицы для одного диаметра трубы, поскольку для толстостенных работ часто задаются ограничения радиуса, связанные как с конструкцией, так и с потоком;
• регулировку поддержки прижимной матрицей, настраиваемую по группе материалов, а не оставляемую в фиксированном положении;
• интеграцию дорна и разглаживающей матрицы, когда строго контролируются качество поверхности или сохранение поперечного сечения;
• увеличенную длину зажима для тяжелых сечений, которые иначе будут проскальзывать в первые градусы поворота.

Контроль упругого возврата должен быть заложен и в механику, и в программное обеспечение

Толстостенные трубы могут давать менее заметное смятие, чем более тонкие сечения, однако упругий возврат часто сильнее и менее предсказуем при высокой пределe текучести материала. Если система управления не может задавать точные значения перегиба и сохранять компенсацию по материалу, диаметру, стенке и радиусу, регулярной практикой становится многократная пробная гибка. Это производственная проблема, а не просто неудобство наладки, поскольку каждый цикл компенсации расходует трубу, машинное время и ресурсы на контроль.

Производительный станок должен обеспечивать точную угловую коррекцию и надежную обратную связь по положению на поворотной оси. Механический люфт в приводной передаче быстро сводит это на нет. Когда станок слегка реверсирует или непредсказуемо стабилизируется возле запрограммированной конечной точки, два изгиба с одинаковым номинальным углом могут получаться разными. Толстостенные детали часто выявляют эти небольшие ошибки при сборке, поскольку их жесткость затрудняет коррекцию после гибки.

Программное обеспечение также должно поддерживать планирование последовательности для многогибочных деталей. Тяжелые сечения хуже переносят неудачную стратегию предотвращения столкновений. Трубу, на которой уже выполнен один или два больших изгиба, становится трудно переориентировать в ограниченной рабочей зоне станка. Если контроллер не обеспечивает реалистичного управления помехами, станок может быть технически способен на одиночные изгибы, но неэффективен или вовсе непригоден для фактической геометрии детали.

Ограничения радиуса по осевой линии следует рассматривать внимательно

Распространенная ошибка — считать, что большой станок автоматически может выполнять малые радиусы на толстостенной трубе. Возможность получения радиуса зависит от геометрии матрицы, материала трубы, метода поддержки и способности станка удерживать сечение под контролем в точках касания. Большая допустимая величина диаметра не гарантирует малого отношения CLR. На самом деле очень толстостенные трубы могут легче гнуться по большим радиусам и значительно сложнее — когда чертеж требует компактного контура гибки.

При изучении спецификаций полезно рассматривать соотношение между наружным диаметром, толщиной стенки и минимально достижимым радиусом при заявленном методе обработки. Если поставщик станка указывает только общий максимальный диаметр и говорит, что остальное зависит от материала, этого недостаточно для технического решения. Зависимость от материала реальна, но станок все равно должен иметь определенный рабочий диапазон с явными допущениями.

Марка материала и ориентация сварного шва могут изменить результат

Углеродистая сталь, нержавеющая сталь, алюминиевый сплав и трубы повышенной прочности не одинаково реагируют при использовании одного комплекта оснастки. Нержавеющие марки могут требовать большего внимания к смазке и следам на поверхности. Алюминий может гнуться с меньшим усилием, однако более серьезной проблемой могут стать повреждение поверхности или локальная нестабильность. Если труба сварная, качество и ориентация шва могут влиять на внешний вид изгиба и стабильность размеров. Для ответственных деталей процесс может требовать фиксированного положения шва относительно плоскости гибки.

Это особенно актуально, когда трубы поступают более чем от одного производителя. Даже при неизменном номинальном размере фактический допуск по стенке, изменение твердости и состояние шва могут менять необходимое давление зажима и значение перегиба. Поэтому подходящий тяжелый трубогибочный станок должен иметь достаточный диапазон регулировки как механической поддержки, так и программной компенсации, чтобы компенсировать нормальные вариации материала без потери стабильности.

Длина, способ загрузки и состояние пола — не второстепенные детали

Толстостенные трубы часто имеют большую длину и сложны в обращении. С увеличением диаметра и толщины стенки задача загрузки переходит от простого позиционирования к контролируемой поддержке. Недостаточная поддержка подачи может вызвать сопротивление перемещению, скручивание или провисание еще до начала гибки. Это влияет на точность угла и может поцарапать поверхность. Станки, предназначенные для сложных трубогибочных работ, обычно требуют согласованных опор, свободного пространства для загрузки и достаточной открытой зоны вокруг контура гибки для безопасного поворота длинных деталей.

Жесткость фундамента и пола также заслуживает внимания. Станок с большим усилием гибки, но слабой монтажной опорой может передавать вибрации в цикл, терять выравнивание или получать неравномерный износ направляющих компонентов. Это одна из менее заметных причин, по которым приемка образцов и стабильность серийного производства не всегда совпадают.

Точность следует обсуждать с точки зрения результата детали, а не отдельных показателей

Заявленная точность позиционирования полезна, но она не полностью характеризует пригодность для толстостенных труб. Более содержательная оценка объединяет повторяемость угла гибки, стабильность радиуса по осевой линии, контроль поворота конца, поведение утонения стенки и овальность после формования. Станок может иметь точную обратную связь по осям и все же испытывать трудности при слабой стабильности зажима или недостаточной поддержке матрицей. Аналогично, станок с внешне скромными характеристиками управления может работать хорошо, если механическая система жесткая, а комплект оснастки подобран правильно.

Поэтому планы контроля должны соответствовать фактическим критическим точкам детали. Для некоторых сборок основной проблемой является ошибка угла. В других важнее расположение конца после нескольких изгибов, чем угол любого отдельного изгиба. Для применений под давлением целостность стенки и гладкость внутренней поверхности могут иметь больший вес, чем один лишь внешний вид.

Эффективность цикла зависит от того, как станок перемещает тяжелые заготовки между изгибами

Производительность при гибке толстостенных труб редко ограничивается исключительно скоростью гибки. Чаще ее ограничивают манипулирование, перепозиционирование и корректировка. Станки с практичными функциями поддержки могут сократить вспомогательное время так же, как надежные системы обработки листа используют направляемое перемещение, стабильную опору и регулируемую подачу для поддержания стабильности на длинных заготовках. В производственных условиях, где гнутые трубы соединяются со скошенными листами или сварными сборками, такое оборудование, кактяжелый кромкофрезерный станок, может быть частью одной производственной цепочки, поскольку обе операции зависят от жесткости, управляемой подачи и повторяемой геометрии, а не от усилий оператора.

Это не означает, что трубогибочный и листовой кромкострогальный станки взаимозаменяемы в каком-либо техническом смысле. Связь в том, что оба показывают, подготовлен ли цех к работе с тяжелыми сечениями как единая система. Если процессы до и после гибки способны сохранять геометрию на заготовках из углеродистой стали, нержавеющей стали или алюминия с переменной толщиной, гибочная ячейка с меньшей вероятностью станет единственным нестабильным этапом.

Доступ для обслуживания является частью пригодности станка

Гибка толстостенных труб сильнее нагружает пальцы, втулки, поверхности скольжения, гидравлические уплотнения, точки смазки и контактные поверхности матриц. Если эти зоны трудно осматривать или обслуживать, состояние станка может ухудшиться до того, как проблема станет очевидной. Легкий доступ к контурам смазки, понятные методы регулировки износа и несложные процедуры выравнивания матриц являются практическими показателями долгосрочной пригодности.

Направляющие элементы и подвижные опоры следует оценивать по износостойкости и простоте замены. Термообработанные или съемные направляющие компоненты часто предпочтительнее там, где ожидается многократное тяжелое нагружение, поскольку обслуживание можно выполнять локально, не затрагивая всю конструкцию. Этот принцип знаком для металлообрабатывающего оборудования в целом и становится особенно важным, когда время безотказной работы столь же важно, как точность с первого прохода.

Признаки недостаточных характеристик станка

Несколько предупреждающих признаков обычно появляются рано. Давление зажима приходится чрезмерно повышать только для предотвращения проскальзывания. Угол гибки отклоняется после короткой серии, хотя программа не меняется. Следы на поверхности появляются до достижения целевого радиуса. Станок выполняет приемлемые изгибы только на очень консервативных радиусах или только когда оператор добавляет ручную поддержку при загрузке. Еще один признак — когда контроллер может хранить программы, но не имеет достаточного количества параметров процесса для различения похожих труб, изготовленных из разных марок материала.

Недостаточные характеристики также могут скрываться за успешной пробной деталью. Один пробный изгиб на благоприятной плавке материала не доказывает пригодность для производства. Толстостенные работы следует оценивать по повторяемости в серии, а не по одному изгибу, потребовавшему дополнительного времени наладки и тщательного ручного контроля.

Подходящий тяжелый трубогибочный станок для толстостенных труб сохраняет свою геометрию под нагрузкой, прикладывает усилие контролируемо, надлежащим образом поддерживает трубу во время гибки и позволяет компенсировать реальное поведение материала, а не идеализированные условия каталога. При одновременном наличии этих элементов станок значительно вероятнее будет обеспечивать стабильные изгибы, не превращая каждую новую деталь в задачу по устранению неполадок.
