تظهر صلابة الماكينة في الثني قبل وقت طويل من الوصول إلى الحمولة الاسمية

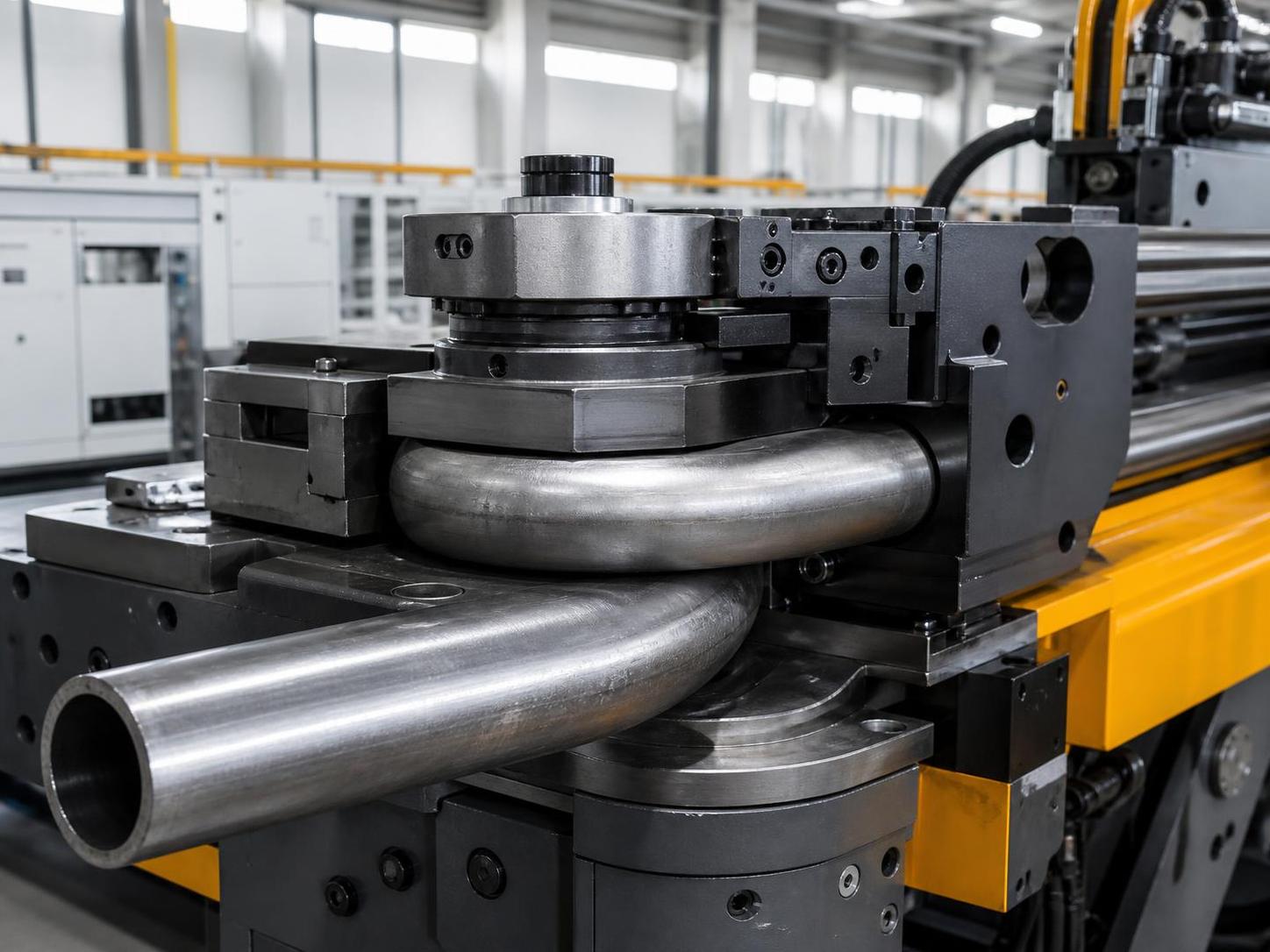

تُعد آلة ثني الأنابيب للخدمة الشاقة مناسبة للأنابيب ذات الجدران السميكة عندما يظل الإطار ودعم المغزل وذراع الثني وهيكل التثبيت ثابتة تحت الحمل المستمر، بدلاً من الاكتفاء بتحقيق قيمة قوة اسمية على الورق. تقاوم المواد ذات الجدران السميكة التشوه بدرجة أكبر من الأنابيب رقيقة الجدار، لذلك تتعرض الماكينة لحمل أكبر في الجزء المستقيم قبل الثني، وعند نقاط التماس، وأثناء تعويض الارتداد المرن. إذا التوى الهيكل الرئيسي، فقد ينحرف نصف قطر خط المركز، ويزداد التفلطح، وتصبح زاوية الثني غير متسقة من قطعة إلى أخرى حتى عند عدم تغيير برنامج التحكم.

في التقييم العملي، يهم تصميم الإطار لأن ثني الجدران السميكة يولد قوة رد فعل مستمرة بدلاً من ذروة قصيرة. تكون الهياكل الملحومة التي خضعت لمعالجة إزالة الإجهاد أكثر استقراراً عموماً من الإطارات الخفيفة المصنعة ذات التدعيم المحدود. وينطبق المنطق نفسه على معدات تشغيل المعادن الثقيلة الأخرى: إذ تساعد القاعدة الصلبة والاهتزاز المتحكم به في الحفاظ على الدقة بمرور الوقت. وهذا أحد أسباب اقتران بعض خطوط التصنيع لأعمال الأنابيب بأنظمة تحضير الحواف المبنية على هياكل معالجة لإزالة الإجهاد، مثل آلة تفريز الحواف الثقيلة، حيث يُعامل التحكم في التشوه باعتباره مسألة هيكلية لا تجميلية.

يغير سمك الجدار طبيعة مشكلة الثني

لا تفشل الأنابيب ذات الجدران السميكة بالطريقة نفسها التي تفشل بها الأنابيب رقيقة الجدار. تميل المقاطع الرقيقة إلى التجعد أو التسطح مبكراً إذا كان الدعم ضعيفاً. ويمكن للجدران السميكة أن تصبح بيضاوية أيضاً، لكنها تفرض مجموعة مختلفة من المتطلبات: عزم أعلى على ذراع الثني، وإجهاد أكبر على قالب التثبيت، وخطر أكبر لظهور علامات سطحية نتيجة ضغط التثبيت المفرط، وارتداد مرن أقوى بعد التحرير. يصبح التحكم في تدفق المادة أصعب لأن الجدار الخارجي يتمدد تحت قوة أعلى بينما ينضغط الجدار الداخلي بصورة أشد.

لهذا السبب، لا ينبغي تقييم آلة ثني الأنابيب للخدمة الشاقة بناءً على سعة القطر الخارجي وحدها. فقد تكون الماكينة المعلن عنها لحجم أنبوب كبير غير مناسبة إذا كانت السعة المذكورة تفترض فولاذاً طرياً بجدار متوسط السماكة. وعندما يتغير العمل إلى أنبوب من الفولاذ الكربوني الثقيل، أو الفولاذ المقاوم للصدأ المزدوج، أو أنابيب سبائكية بمتطلبات ثني أكثر إحكاماً، فقد يتقلص النطاق القابل للاستخدام بشكل كبير. والسؤال الأهم هو ما إذا كانت الماكينة تستطيع إنتاج نصف قطر الثني المطلوب، وقابلية تكرار الزاوية، وحالة السطح عند سمك الجدار المحدد دون الاعتماد على دورة بطيئة جداً وتصحيح يدوي متكرر.

يؤثر اختيار نظام القيادة في التحكم عند نقطة التشوه

في تطبيقات الجدران السميكة، يجب أن يوفر نظام القيادة القوة بسلاسة على كامل شوط الثني. لا تزال الماكينات الهيدروليكية شائعة لأنها تستطيع توليد قوة ثني عالية وتتحمل المقاطع المتطلبة. وقد تكون الأنظمة الكهربائية المؤازرة أو الهجينة مناسبة أيضاً، ولكن فقط إذا كان العزم كافياً عند السرعة المنخفضة وكانت الماكينة تمتلك احتياطياً هيكلياً كافياً. قد تنتج الماكينة التي لا تصل إلى الزاوية المستهدفة إلا عبر الإبطاء الشديد قرب نهاية الشوط قطعاً نموذجية مقبولة، لكنها قد تفقد الاتساق في الإنتاج عند بدء تراكم تسخين العِدد، أو تغيرات التزييت، أو اختلاف المواد من دفعة إلى أخرى.

يعد التحكم المستقر عند السرعات المنخفضة أهم من السرعة المعلنة. غالباً ما يستفيد ثني الجدران السميكة من حركة أبطأ وأكثر تحكماً، ولا سيما عند بدء الثني وأثناء مساعدة قالب الضغط. قد يؤدي التسارع المفاجئ إلى وضع علامات على الأنبوب أو تحريك قطعة العمل في منطقة التثبيت. وإذا كانت الماكينة تسمح بتجزئة السرعة القابلة للبرمجة خلال الثني، يصبح من الأسهل التعامل بصورة منفصلة مع مرحلة التحميل المبكرة، ومنطقة التشكيل الرئيسية، والثني الزائد النهائي لتعويض الارتداد المرن.

يظهر توافق العِدد في مواضع كثيرة من الاختيارات الخاطئة

قد تمتلك آلة ثني الأنابيب للخدمة الشاقة قوة كافية، لكنها تظل ضعيفة الأداء إذا كان نظام العِدد محدوداً جداً لظروف الجدران السميكة. يجب أن يتطابق مجرى قالب الثني مع القطر الخارجي الفعلي للأنبوب وسلوك التشوه المتوقع. ويحتاج قالب التثبيت إلى طول تلامس كافٍ لمنع الانزلاق دون سحق السطح. كما يجب أن يدعم قالب الضغط المادة خلال الثني بدلاً من مجرد الضغط عليها. بالنسبة لأنصاف الأقطار الأشد إحكاماً أو السبائك الأكثر صعوبة، قد يصبح الثني باستخدام المندريل ضرورياً حتى مع الجدران السميكة، وخاصة عندما تحدد المواصفات قيوداً على التسطح أو تتطلب مقطعاً داخلياً نظيفاً.

كما يهم تصميم تغيير العِدد. إذا كانت الماكينة تستخدم واجهات قوالب غير قياسية أو إجراءات محاذاة صعبة، يزداد وقت الإعداد وتعتمد قابلية التكرار بدرجة مفرطة على تعويض المشغل. تميل الماكينات التي تقبل عِدداً موحدة أو سهلة الاستبدال إلى أن تكون أسهل صيانةً مع تغير الأعمال. وفي الورش ذات تنوع المنتجات الأعلى، قد يكون هذا أهم من أقصى قوة ثني نظرية.

من المفيد مراجعة ما إذا كانت الماكينة تدعم:

• أنصاف أقطار متعددة لقالب الثني للقطر نفسه من الأنابيب، لأن أعمال الجدران السميكة غالباً ما تُحدد بقيود نصف قطرية إنشائية وأخرى متعلقة بالتدفق؛
• ضبط مساعدة قالب الضغط الذي يمكن مواءمته حسب فئة المادة بدلاً من تركه عند إعداد ثابت؛
• دمج المندريل وقالب المسح عندما تكون تشطيبات السطح أو الحفاظ على المقطع العرضي خاضعة لتحكم دقيق؛
• أطوال تثبيت أطول للمقاطع الثقيلة التي قد تنزلق بخلاف ذلك خلال الدرجات الأولى من الدوران.

يجب تصميم التحكم في الارتداد المرن ضمن الميكانيكا والبرمجيات معاً

قد تُظهر الأنابيب ذات الجدران السميكة انهياراً أقل وضوحاً من المقاطع الأرق، لكن الارتداد المرن يكون غالباً أقوى وأقل تسامحاً عندما تكون للمادة مقاومة خضوع عالية. إذا لم يتمكن نظام التحكم من تطبيق قيم ثني زائد دقيقة وتخزين التعويض حسب المادة والقطر والجدار ونصف القطر، يصبح الثني التجريبي المتكرر أمراً اعتيادياً. وهذه مشكلة إنتاجية، وليست مجرد إزعاج في الإعداد، لأن كل دورة تعويض تستهلك الأنبوب ووقت الماكينة وجهد الفحص.

ينبغي أن تتيح الماكينة القادرة تصحيحاً زاويّاً دقيقاً وتغذية راجعة موثوقة للموضع على المحور الدوار. يضعف الخلوص الميكانيكي في منظومة القيادة ذلك بسرعة. عندما تعكس الماكينة حركتها قليلاً أو تستقر بصورة غير متوقعة قرب نقطة النهاية المبرمجة، قد تخرج ثنيتان بالزاوية الاسمية نفسها بنتيجتين مختلفتين. غالباً ما تكشف الأجزاء ذات الجدران السميكة عن هذه الأخطاء الصغيرة أثناء التجميع لأن صلابتها تجعل التصحيح بعد الثني أصعب.

ينبغي أن تدعم البرمجيات أيضاً تخطيط التسلسل للأجزاء متعددة الثنيات. فالمقاطع الثقيلة أقل تحملاً لاستراتيجية التصادم الضعيفة. يصبح من الصعب إعادة توجيه أنبوب تعرض بالفعل لثنية أو ثنيتين كبيرتين ضمن حيز ماكينة ضيق. وإذا كان جهاز التحكم يفتقر إلى إدارة واقعية للتداخل، فقد تكون الماكينة قادرة تقنياً على تنفيذ الثنيات المفردة لكنها غير فعالة أو غير قادرة على التعامل مع هندسة القطعة الفعلية.

ينبغي التعامل بحذر مع حدود نصف قطر خط المركز

من الأخطاء الشائعة افتراض أن الماكينة الكبيرة يمكنها تلقائياً إنتاج أنصاف أقطار ضيقة في الأنابيب ذات الجدران السميكة. تعتمد القدرة على تحقيق نصف القطر على هندسة القالب ومادة الأنبوب وطريقة الدعم وقدرة الماكينة على إبقاء المقطع تحت التحكم حول نقاط التماس. لا تضمن سعة قطر كبيرة نسبة CLR صغيرة. بل إن الأنابيب ذات الجدران شديدة السماكة قد تكون أسهل عند أنصاف الأقطار الأوسع وأصعب بكثير عندما يتطلب الرسم حيز ثني مدمجاً.

عند مراجعة المواصفات، تتمثل التفاصيل المفيدة في العلاقة بين القطر الخارجي وسمك الجدار والحد الأدنى لنصف القطر القابل للتحقيق وفق طريقة معالجة محددة. إذا قدم مورد الماكينة قطراً إجمالياً أقصى فقط وقال إن الباقي يعتمد على المادة، فهذا غير كافٍ لاتخاذ قرار تقني. الاعتماد على المادة أمر واقعي، لكن يجب مع ذلك أن تمتلك الماكينة نطاق عمل محدداً بافتراضات صريحة.

يمكن لدرجة المادة واتجاه خط اللحام تغيير النتيجة

لا تستجيب الأنابيب من الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم والمواد الأنبوبية الأعلى مقاومة بالطريقة نفسها تحت مجموعة العِدد ذاتها. قد تتطلب درجات الفولاذ المقاوم للصدأ اهتماماً أكبر بالتزييت وعلامات السطح. وقد ينثني الألومنيوم بقوة أقل، لكن تلف السطح أو عدم الاستقرار الموضعي قد يصبح المشكلة الأكبر. إذا كان الأنبوب ملحوماً، فقد تؤثر جودة خط اللحام واتجاهه في مظهر الثني واستقراره البُعدي. وبالنسبة للأجزاء الحرجة، قد تتطلب العملية موضعاً ثابتاً لخط اللحام بالنسبة إلى مستوى الثني.

يصبح ذلك مهماً بشكل خاص عندما تصل الأنابيب من أكثر من مصدر مصنع. حتى إذا لم يتغير المقاس الاسمي، يمكن لتفاوت سماكة الجدار الفعلية واختلاف الصلادة وحالة خط اللحام أن تغير ضغط التثبيت المطلوب وقيمة الثني الزائد. لذلك ينبغي أن تتمتع آلة ثني الأنابيب المناسبة للخدمة الشاقة بنطاق ضبط كافٍ في كل من الدعم الميكانيكي وتعويض البرنامج لاستيعاب التغير الطبيعي في المواد دون أن تصبح غير مستقرة.

الطول وطريقة التحميل وظروف الأرضية ليست تفاصيل ثانوية

غالباً ما تكون الأنابيب ذات الجدران السميكة طويلة وصعبة المناولة. ومع زيادة القطر والسماكة، تتحول مشكلة التحميل من تموضع بسيط إلى دعم متحكم به. قد يؤدي دعم التغذية غير الكافي إلى سحب أو التواء أو ترهل قبل بدء الثني. ويؤثر ذلك في دقة الزاوية وقد يخدش السطح. تحتاج الماكينات المخصصة لأعمال الأنابيب المتطلبة عادة إلى دعامات منسقة، ومساحة تحميل واضحة، ومنطقة مفتوحة كافية حول نطاق الثني لتدوير الأجزاء الطويلة بأمان.

كما تستحق صلابة الأساس والأرضية الاهتمام. قد تنقل الماكينة ذات قوة الثني العالية والدعم التركيبي الضعيف الاهتزاز إلى الدورة، أو تفقد المحاذاة، أو يحدث بها تآكل غير متساوٍ في مكونات التوجيه. وهذا أحد الأسباب الأقل وضوحاً لعدم تطابق قبول العينات دائماً مع استقرار الإنتاج.

ينبغي مناقشة الدقة من حيث نتيجة القطعة، لا الأرقام المنفصلة

تعد دقة التمركز المذكورة مفيدة، لكنها لا تصف بالكامل مدى الملاءمة للأنابيب ذات الجدران السميكة. يجمع التقييم الأكثر دلالة بين قابلية تكرار زاوية الثني، واتساق نصف قطر خط المركز، والتحكم في دوران الطرف، وسلوك ترقق الجدار، والبيضاوية بعد التشكيل. قد تتمتع الماكينة بتغذية راجعة دقيقة للمحور، ومع ذلك تواجه صعوبات إذا كان استقرار التثبيت أو دعم القالب ضعيفاً. وبالمثل، يمكن لماكينة ذات مواصفات تحكم تبدو متواضعة أن تؤدي جيداً إذا كان النظام الميكانيكي صلباً ومجموعة العِدد مناسبة.

لذلك ينبغي أن تتوافق خطط الفحص مع نقاط المخاطر الفعلية للقطعة. في بعض التجميعات، يكون خطأ الزاوية هو المشكلة الرئيسية. وفي تجميعات أخرى، يكون موضع الطرف بعد عدة ثنيات أهم من زاوية أي ثنية منفردة. وقد تركز تطبيقات تحمل الضغط على سلامة الجدار والنعومة الداخلية أكثر من المظهر البصري وحده.

تعتمد كفاءة الدورة على كيفية تعامل الماكينة مع قطع العمل الثقيلة بين الثنيات

نادراً ما يكون الإنتاج في ثني الجدران السميكة مقيداً بسرعة الثني البحتة. وغالباً ما يتحدد بالمناولة وإعادة التموضع والتصحيح. يمكن للماكينات التي تتضمن ميزات دعم عملية أن تقلل وقت غير القطع بالطريقة نفسها التي تستخدم بها أنظمة معالجة الألواح المتينة الحركة الموجهة والدعم المستقر والتغذية القابلة للضبط للحفاظ على الاتساق في قطع العمل الطويلة. وفي بيئات التصنيع التي تتصل فيها الأنابيب المثنية بألواح مشطوفة أو تجميعات ملحومة، قد تظهر معدات مثل آلة تفريز الحواف الثقيلة في سلسلة الإنتاج ذاتها لأن العمليتين تعتمدان على الصلابة والتغذية القابلة للتحكم والهندسة القابلة للتكرار بدلاً من قوة المشغل.

لا يعني هذا أن آلة ثني الأنابيب وماكينة شطف الألواح قابلتان للتبادل بأي معنى تقني. الرابط هو أن كليهما يكشف ما إذا كانت الورشة مجهزة للمقاطع الثقيلة كنظام متكامل. إذا كانت العمليات السابقة واللاحقة تستطيع الحفاظ على الهندسة في قطع العمل من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الألومنيوم ذات السماكات المتغيرة، فمن الأقل احتمالاً أن تصبح خلية الثني هي الخطوة الوحيدة غير المستقرة.

إتاحة الصيانة جزء من ملاءمة الماكينة

يفرض ثني الأنابيب ذات الجدران السميكة إجهاداً أكبر على المسامير والجلب والأسطح المنزلقة والأختام الهيدروليكية ونقاط التزييت وأسطح تلامس القوالب. وإذا كانت هذه المناطق صعبة الفحص أو الخدمة، فقد تنحرف الماكينة عن حالتها التشغيلية قبل أن تصبح المشكلة واضحة. تعد سهولة الوصول إلى دوائر التزييت، وطرق ضبط التآكل الواضحة، وإجراءات محاذاة القوالب المباشرة مؤشرات عملية على الملاءمة طويلة الأمد.

ينبغي فحص عناصر التوجيه والدعامات المتحركة من حيث مقاومة التآكل وسهولة الاستبدال. غالباً ما تكون مكونات التوجيه المعالجة حرارياً أو القابلة للفصل أفضل في الحالات التي يُتوقع فيها تحميل ثقيل متكرر، إذ يمكن توجيه أعمال الصيانة دون الإخلال بالهيكل بأكمله. هذا المبدأ مألوف في مختلف آلات تشغيل المعادن، ويصبح ذا أهمية خاصة عندما يكون وقت التشغيل مهماً بقدر دقة المرور الأول.

علامات تدل على أن مواصفات الماكينة غير كافية

تميل عدة علامات تحذيرية إلى الظهور مبكراً. يجب رفع ضغط التثبيت بشكل مفرط لمجرد منع الانزلاق. تنحرف زاوية الثني بعد تشغيل قصير رغم عدم تغير البرنامج. تظهر علامات سطحية قبل تحقيق نصف القطر المستهدف. لا تنتج الماكينة ثنيات مقبولة إلا عند أنصاف أقطار شديدة التحفظ، أو فقط عندما يضيف المشغل دعماً يدوياً أثناء التحميل. ومن العلامات الأخرى أن يكون جهاز التحكم قادراً على تخزين البرامج، لكنه يفتقر إلى متغيرات عملية كافية للتمييز بين أنابيب متشابهة مصنوعة من درجات مختلفة.

قد يختبئ قصور المواصفات أيضاً وراء قطعة تجريبية ناجحة. فثنية عينة واحدة في دفعة مادة مواتية لا تثبت الملاءمة الإنتاجية. ينبغي تقييم أعمال الجدران السميكة على أساس قابلية التكرار عبر تسلسل من العمليات، لا على أساس ثنية واحدة تطلبت وقت إعداد إضافياً وإشرافاً يدوياً دقيقاً.

تحافظ آلة ثني الأنابيب المناسبة للخدمة الشاقة للأنابيب ذات الجدران السميكة على هندستها تحت الحمل، وتطبق القوة بطريقة متحكم بها، وتدعم الأنبوب بشكل صحيح خلال الثني، وتتيح تعويض السلوك الحقيقي للمادة بدلاً من ظروف الكتالوج المثالية. وعندما تجتمع هذه العناصر، تكون الماكينة أكثر قدرة بكثير على إنتاج ثنيات مستقرة دون تحويل كل قطعة جديدة إلى تمرين في استكشاف الأعطال وإصلاحها.
