في تصنيع الأنابيب ذات أنصاف الأقطار الضيقة، تبدأ التجاعيد عادةً عندما يفقد الجدار الداخلي الدعم وتتجاوز قوى الضغط ما يمكن للمادة تحمله. تقلل آلة ثني الأنابيب بالمندريل من خطر هذا العيب عبر دعم الأنبوب داخليًا أثناء الثني، وتثبيت تدفق الجدار، ومساعدة المشغلين على الحفاظ على ثنية ملساء ومستديرة ومتسقة الأبعاد.

بالنسبة للمشغلين، تتمثل القيمة الفعلية في الجانب العملي: أجزاء مرفوضة أقل، وتعديلات أقل بالاعتماد على التجربة والخطأ، وإنتاج أكثر قابلية للتنبؤ في الأعمال الصعبة. إن فهم كيفية تشكل التجاعيد، وكيف يعمل المندريل مع الأدوات الأخرى، وما تفاصيل الإعداد الأكثر أهمية، يجعل إنتاج ثنيات نظيفة بأنصاف أقطار صغيرة أسهل بكثير دون التضحية بمعدل الإنتاج.

لماذا تظهر التجاعيد أولًا في ثني الأنابيب بنصف قطر ضيق

عند ثني الأنبوب، يتمدد الجدار الخارجي بينما ينضغط الجدار الداخلي. في الثنيات ذات نصف القطر الكبير، تكون لدى المادة عادةً مساحة كافية للتشوه تدريجيًا. أما في الثنيات ذات نصف القطر الضيق، فيتركز هذا التشوه في منطقة أصغر بكثير، مما يزيد بشكل حاد عدم الاستقرار على السطح الداخلي للثنية.

تتشكل التجاعيد عندما لا يستطيع الجدار الداخلي الحفاظ على دعمه تحت الضغط. وبدلًا من التدفق بسلاسة، ينثني المعدن إلى تموجات أو طيات صغيرة. وما إن تبدأ هذه الطيات حتى يفقد سطح الثنية جودته سريعًا، وقد لا يعود الجزء مستوفيًا للمتطلبات البُعدية أو الوظيفية.

يرى المشغلون هذه المشكلة غالبًا في الأنابيب رقيقة الجدار والمواد الأكثر ليونة والأجزاء ذات أنصاف أقطار الثني الحادة. ويمكن أن يتجعد الفولاذ المقاوم للصدأ والألومنيوم وبعض أنابيب الفولاذ الطري إذا كانت الأدوات غير متوافقة، أو كان التشحيم ضعيفًا، أو لم تكن معلمات الثني متوازنة مع هندسة الجزء.

النقطة الأساسية هي أن التجعد لا ينتج عن متغير واحد فقط. فهو ينشأ عادةً من التفاعل بين مقاس الأنبوب وسمك الجدار وحالة المادة ونصف قطر الثني وضغط التثبيت وأداء قالب الماسح وموضع المندريل والتحكم في الماكينة. ولهذا يتطلب العمل بأنصاف الأقطار الضيقة نظامًا أكثر تحكمًا من الثني الحر البسيط.

ما الذي تقوم به آلة ثني الأنابيب بالمندريل فعليًا

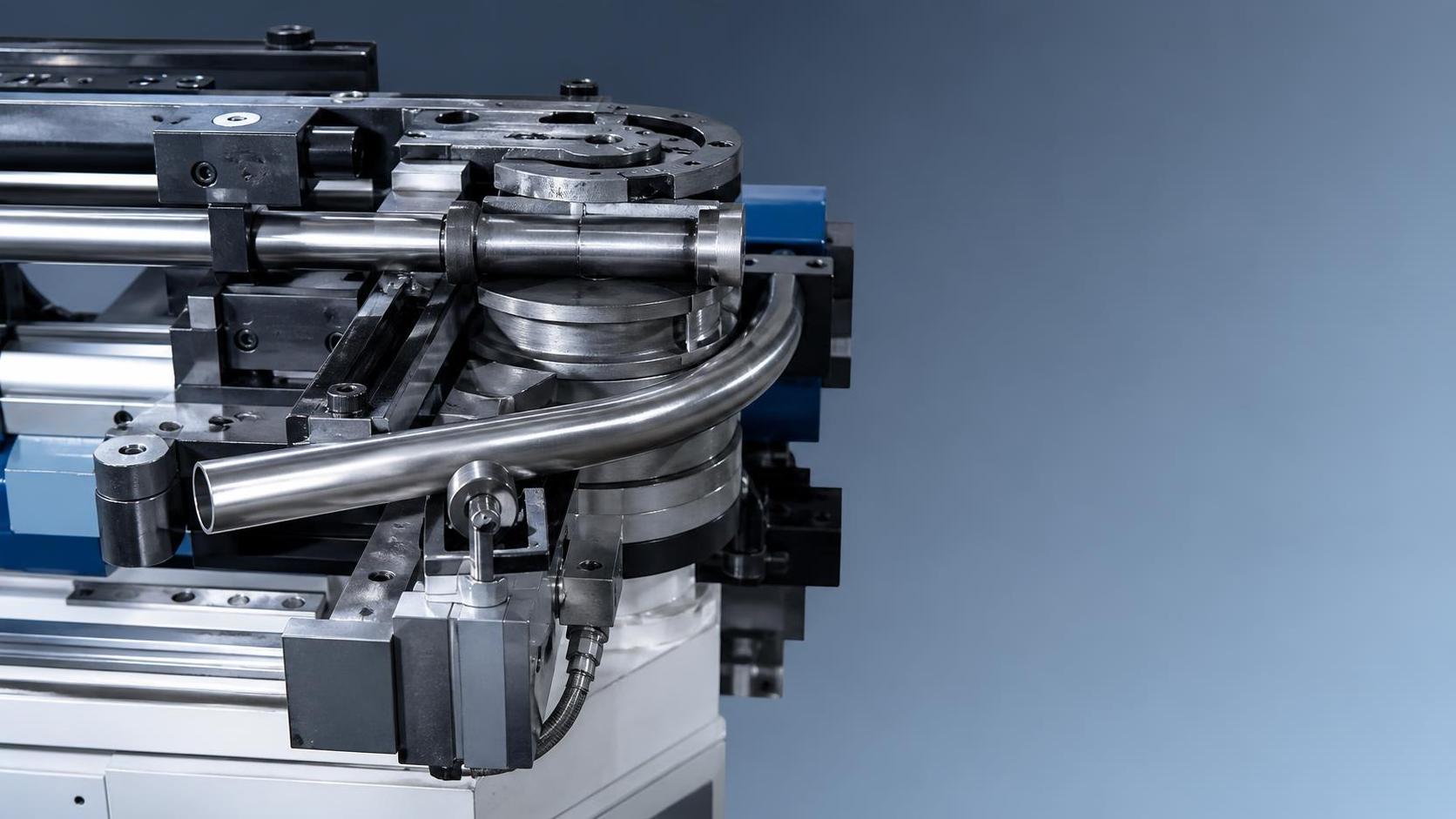

صُممت آلة ثني الأنابيب بالمندريل للتحكم في التشوه في الموضع الذي يكون فيه الأنبوب أكثر عرضة للخطر. وتتمثل ميزتها الأساسية في استخدام مندريل داخلي يوضع بالقرب من نقطة التماس للثنية، حيث يكون انهيار الجدار والتجعد أكثر احتمالًا للبدء.

أثناء الثني، يدعم المندريل الأنبوب من الداخل بينما يسحب قالب الثني المادة حول نصف القطر المبرمج. ويساعد هذا الدعم الداخلي الجدار الداخلي على مقاومة الانبعاج، كما يساعد المقطع العرضي على البقاء أقرب إلى شكله المقصود بدلًا من أن يتسطح أو ينطوي.

لا تعمل الماكينة بالمندريل وحده. إذ يتحقق التحكم الجيد في التجاعيد من خلال العمل المنسق لقالب الثني وقالب الضغط وقالب التثبيت وقالب الماسح والمندريل. يدير كل مكوّن جزءًا مختلفًا من تدفق المادة، ويمكن أن يؤدي ضعف الأداء في أحد الجوانب إلى تقويض نتيجة الثني بالكامل.

بالنسبة للمشغلين، يعني ذلك أن آلة ثني الأنابيب بالمندريل ينبغي النظر إليها بوصفها نظام تشكيل محكومًا، وليس جهازًا واحدًا لمنع التجاعيد. وتمنع الماكينة العيوب بأفضل شكل عندما تتوافق اختيارات الأدوات ودقة الإعداد وظروف التغذية مع تصميم الأنبوب والثنية المحددين.

كيف يمنع المندريل انبعاج الجدار الداخلي

يعمل المندريل عبر ملء الأنبوب داخليًا بالقرب من منطقة الثني. ويقلل هذا الدعم مقدار طول الأنبوب غير المدعوم والمعرض لأحمال الضغط. ومع توفر مادة غير مدعومة أقل للانهيار إلى الداخل، يصبح من الأرجح بكثير أن يتشوه الجدار الداخلي بسلاسة بدلًا من التجعد.

من الناحية العملية، يتحكم المندريل في كيفية تدفق جدار الأنبوب عند دخوله ومروره عبر نقطة التماس. يبقى المعدن تحت الضغط من الداخل، لكن الضغط يصبح أكثر استقرارًا. وبدلًا من التراكم في طيات رخوة، يتوزع بصورة أكثر تجانسًا على طول قوس الثنية.

تُعد المندريلات الكروية مفيدة بشكل خاص لأنصاف الأقطار الأشد ضيقًا، لأنها تستطيع اتباع انحناء الثنية بفاعلية أكبر من نمط السدادة البسيط. ويتيح تصميمها المفصلي استمرار الدعم بعمق أكبر في منطقة الثني، مما يساعد على الحفاظ على سلامة الجدار في الأشكال الهندسية الأكثر تطلبًا.

يكتسب التموضع الصحيح للمندريل أهمية مساوية لنوعه. فإذا كان المندريل متراجعًا كثيرًا، يبقى الجدار الداخلي دون دعم في الموضع الذي تبدأ فيه التجاعيد. وإذا كان متقدمًا كثيرًا، يزداد الاحتكاك وقد تظهر عيوب أخرى، بما في ذلك السحب المفرط أو الخدوش أو عدم الاستقرار في بداية الثنية.

لماذا يكون قالب الماسح غالبًا بنفس الأهمية

يركز كثير من المشغلين على المندريل ويتغاضون عن قالب الماسح، لكن منع التجاعيد في الثني بنصف قطر ضيق يعتمد غالبًا بدرجة كبيرة على كليهما. يقع قالب الماسح خلف نقطة التماس مباشرةً ويساعد على منع مادة الأنبوب من التجمع في طيات عند بدء تشكل الثنية.

تمسح حافته الرفيعة والموضوعة بعناية المادة وتحد من ميل الجدار الداخلي إلى التكتل. وعندما يُضبط الماسح بصورة صحيحة، فإنه يدعم الانتقال إلى الثنية ويعمل مع المندريل للحفاظ على نعومة السطح الداخلي.

إذا استمرت التجاعيد حتى مع تركيب مندريل، فإن حالة قالب الماسح ومحاذاته من أول الأمور التي يجب فحصها. فالحافة المتآكلة أو الزاوية غير الصحيحة أو التلامس الضعيف أو عمق الإدخال غير المناسب يمكن أن يسمح ببدء الانبعاج قبل أن يثبت دعم المندريل جدار الأنبوب بالكامل.

لهذا السبب يستكشف المشغلون ذوو الخبرة مجموعة الأدوات بالكامل، وليس إعدادات الماكينة فقط. ففي الأعمال ذات أنصاف الأقطار الضيقة، تأتي أفضل النتائج عادةً من التنسيق الدقيق بين هندسة الماسح وموضع مقدمة المندريل وقوة قالب الضغط وتشحيم المادة.

ما عوامل الإعداد الأكثر أهمية للمشغلين

في الإنتاج اليومي، يهتم المشغلون عادةً بالنظرية بدرجة أقل وبما يغير النتائج فعليًا بدرجة أكبر. في معظم الحالات، يتحسن التحكم في التجاعيد بأسرع ما يمكن عند الاهتمام بخمسة مجالات: اختيار المندريل وموضعه وإعداد الماسح والتشحيم وأداء قالب الضغط.

أولًا، طابق نمط المندريل مع شدة الثني وخصائص الأنبوب. قد يكون المندريل السدادي كافيًا للأعمال الأقل حدة، بينما يكون المندريل الكروي غالبًا أفضل للجدران الرقيقة أو أنصاف الأقطار الصغيرة جدًا. إن استخدام مندريل أبسط في ثنية صعبة يزيد عادةً خطر التجاعيد.

ثانيًا، اضبط موضع المندريل بعناية. يمكن أن تؤدي التغييرات الصغيرة في عمق الإدخال إلى تغير كبير في جودة الثنية. وينبغي للمشغلين تسجيل الإعدادات الناجحة حسب رقم الجزء ودفعة المادة كلما أمكن، لأن قابلية التكرار إحدى أكبر مزايا ثني الأنابيب المحكوم.

ثالثًا، افحص حافة قالب الماسح وملاءمته قبل بدء الإنتاج. فحتى الماكينة الجيدة ستواجه صعوبة إذا كان الماسح تالفًا أو غير محاذى. رابعًا، استخدم تشحيمًا مناسبًا للمادة والأدوات. يزيد التشحيم القليل جدًا الاحتكاك والسحب، بينما قد يؤدي الاختيار غير المناسب للمادة المزلقة إلى سلوك تشكيل غير متسق.

خامسًا، تحقق من دعم قالب الضغط. فقد يسمح الضغط غير الكافي بانحراف الأنبوب أو فقدان استقراره أثناء الثني، بينما قد يترك الضغط المفرط علامات على السطح أو يسبب مقاومة غير ضرورية. والدعم المستقر، بدلًا من القوة الغاشمة، هو ما يحقق عادةً أنظف النتائج.

كيفية تمييز ما إذا كانت التجاعيد ناتجة عن الأدوات أو المادة أو العملية

ليست لكل التجاعيد الأسباب الجذرية نفسها، ويوفر المشغلون الوقت عندما يشخصون النمط بشكل صحيح. فإذا ظهرت التجاعيد فورًا عند بداية الثنية، غالبًا ما تشير المشكلة إلى موضع الماسح أو موقع المندريل أو فشل الدعم في المرحلة المبكرة حول منطقة التماس.

إذا تطور التجعد تدريجيًا عبر القوس، فقد تكون المشكلة مرتبطة بدعم داخلي غير كافٍ أو خلوص مفرط أو تشحيم ضعيف أو تصميم مندريل لا يتوافق مع شدة الثني الفعلية. وهذا شائع عند التحول إلى جدران أرق دون تحديث مجموعة الأدوات.

إذا ظهرت المشكلة في دفعات مواد معينة فقط، فقد لا تكون الماكينة السبب الرئيسي. يمكن لاختلافات المعالجة الحرارية والصلادة وتشطيب السطح وجودة خط اللحام وسمك الجدار أن تغير استجابة الأنبوب تحت الضغط. وقد يحتاج إعداد يعمل جيدًا مع دفعة ما إلى تعديل مع دفعة أخرى.

ينبغي للمشغلين أيضًا مراقبة الأعراض المرتبطة، مثل التسطح وترقق الجدار والخدوش أو الانزلاق. تساعد هذه المؤشرات على تحديد ما إذا كانت العملية مقيدة أكثر من اللازم أو غير مدعومة بما يكفي أو ببساطة غير متوازنة. ويأتي استكشاف الأعطال الفعال عادةً من قراءة حالة الثنية كاملةً بدلًا من ملاحقة عيب واحد بمعزل عن غيره.

ما تعنيه قدرة الماكينة للإنتاج المتسق

حتى مع الأدوات الجيدة، يعتمد الأداء المتسق لمنع التجاعيد على تحكم الماكينة واستقرارها الهيكلي. تؤثر حركة المحاور القابلة للتكرار والتثبيت الآمن وسلوك التغذية السلس والمحاذاة الدقيقة للقالب جميعها في ما إذا كان الإعداد نفسه ينتج الثنية نفسها طوال عملية إنتاج كاملة.

ويكتسب ذلك أهمية خاصة في الورش التي تعالج أنواعًا متعددة من الأجزاء وتحتاج إلى تبديل موثوق بين الأعمال المختلفة. تمنح الماكينة التي تحافظ على الموضع بدقة وتتيح تحكمًا مستقرًا بالمعلمات المشغلين فرصة أفضل بكثير لإعادة إنتاج ظروف الثني الناجحة دون تصحيح يدوي متكرر.

في مجال تصنيع المعادن، يظهر المبدأ نفسه أيضًا في معدات الدقة الأخرى: فالصلابة والتحكم المؤازر والتموضع الموثوق تقلل التباين ومعدلات العيوب. فعلى سبيل المثال، في معالجة الفولاذ الإنشائي، تحسن معدات مثلآلة حفر ثلاثية الأبعاد للعارضة H قابلية التكرار من خلال الجمع بين التحكم متعدد المحاور والبناء الصلب والتنسيق الدقيق للتغذية لمهام الإنتاج الصعبة.

وتكتسب هذه المقارنة أهميتها لأن جودة الثني لا تتعلق بنظرية التشكيل وحدها، بل تتعلق أيضًا بما إذا كانت منصة الماكينة تستطيع تطبيق الإعداد المختار بصورة متسقة، وردية بعد وردية، مع أقل انحراف ممكن. ومن الناحية العملية، تجعل الآليات المستقرة والتحكم الدقيق منع العيوب أكثر موثوقية بكثير.

متى تكون آلة ثني الأنابيب بالمندريل الخيار الصحيح

تغدو آلة ثني الأنابيب بالمندريل ذات قيمة خاصة عندما تتضمن المهمة أنصاف أقطار ضيقة لخط المركز أو أنابيب رقيقة الجدار أو متطلبات سطح تجميلي أو تفاوتات أبعاد صارمة. في هذه الظروف، غالبًا ما تنتج طرق الثني غير المدعومة قدرًا كبيرًا جدًا من التجاعيد أو التسطح أو التفاوت بحيث لا يكون مقبولًا.

وهي أيضًا الخيار الصحيح عندما تكون تكلفة الخردة مرتفعة أو تعطل إعادة العمل العمليات اللاحقة مثل اللحام أو التركيب أو التجميع. وإذا كان يجب أن تتوافق الأجزاء المثنية بدقة مع التركيبات أو الموصلات أو مسارات التدفق المغلقة، فإن جودة السطح الداخلي واتساق الثنية يصبحان أكثر من مجرد اعتبارات تجميلية.

بالنسبة للمشغلين، تتمثل إحدى أكبر المزايا في الثقة بالعملية. فبمجرد تحديد الإعداد الصحيح، تستطيع الماكينة إنتاج ثنيات صعبة بدرجة أقل من التخمين. وهذا يقلل إحباط الإعداد ويسهل الحفاظ على الجودة عند زيادة حجم الإنتاج أو تعقد هندسة الجزء.

في المنشآت التي تتعامل مع مجموعة واسعة من مهام التصنيع، يكون الدرس الأوسع هو نفسه: تكتسب المعدات المتخصصة قيمتها عندما تعالج آلية العيب مباشرةً. ولهذا السبب غالبًا ما يجمع المصنعون بين قدرات الثني المتقدمة وأصول إنتاج مخصصة أخرى، بما في ذلك أنظمة مثلآلة حفر ثلاثية الأبعاد للعارضة H، لتحسين الدقة والإنتاجية عبر مراحل العمليات المختلفة.

خطوات عملية لتقليل التجاعيد قبل أن تبدأ

يمكن للمشغلين تقليل خطر التجاعيد بدرجة كبيرة من خلال بناء روتين إعداد منضبط. ابدأ بتأكيد مواصفات الأنبوب وسمك الجدار وحالة المادة واتجاه خط اللحام. ثم تحقق من أن نصف قطر قالب الثني ونمط المندريل وهندسة الماسح جميعها مناسبة لذلك الأنبوب المحدد بالضبط.

بعد ذلك، تحقق من تآكل الأدوات قبل تشغيل أجزاء الإنتاج. يمكن لمقدار بسيط من التآكل عند نقطة التلامس الخاطئة أن يغير جودة الثني بما يكفي لخلق عيوب. تأكد من تغطية التشحيم، وافحص أسطح التثبيت، ونفذ تشغيل اختبار قصير قبل استخدام مواد قيّمة.

أثناء ثني الاختبار، قيّم أكثر من مظهر نصف القطر الخارجي. افحص الجدار الداخلي بحثًا عن تشكل التموجات المبكر، وتحقق من البيضاوية، وقس الارتداد المرن، وقارن شكل الثنية بالمخطط. فالعيوب الصغيرة الظاهرة في التجربة الأولى غالبًا ما تصبح مشكلات خردة كبيرة في الإنتاج الكمي.

وأخيرًا، وثق الإعداد الناجح بتفاصيل كافية ليتمكن مشغل آخر من تكراره. ينبغي أن تتضمن السجلات الجيدة تركيبة الأدوات وموقع المندريل وإعداد الماسح ونوع مادة التشحيم ومعلمات الماكينة وأي ملاحظات خاصة بالمادة. تأتي قابلية التكرار من المعرفة المحكومة، وليس من الذاكرة وحدها.

الخلاصة

تمنع آلة ثني الأنابيب بالمندريل التجاعيد في الثني بنصف قطر ضيق من خلال دعم الأنبوب داخليًا حيث يكون عدم الاستقرار الانضغاطي أشد، ومن خلال العمل مع قالب الماسح والأدوات المحيطة للتحكم في تدفق المادة. وهذا الدعم هو ما يساعد الجدار الداخلي على البقاء أملس بدلًا من الانهيار إلى طيات.

بالنسبة للمشغلين، الخلاصة واضحة: يعتمد الثني الخالي من التجاعيد على أكثر من مجرد تركيب مندريل. تأتي أفضل النتائج من مطابقة الأدوات مع المهمة، وضبط المندريل والماسح بدقة، والحفاظ على توازن التشحيم والضغط، واستخدام منصة ماكينة مستقرة وقابلة للتكرار. وعند إدارة هذه العناصر جيدًا، تصبح الثنيات ذات أنصاف الأقطار الضيقة أكثر قابلية للتنبؤ وكفاءة وجاهزية للإنتاج بكثير.
