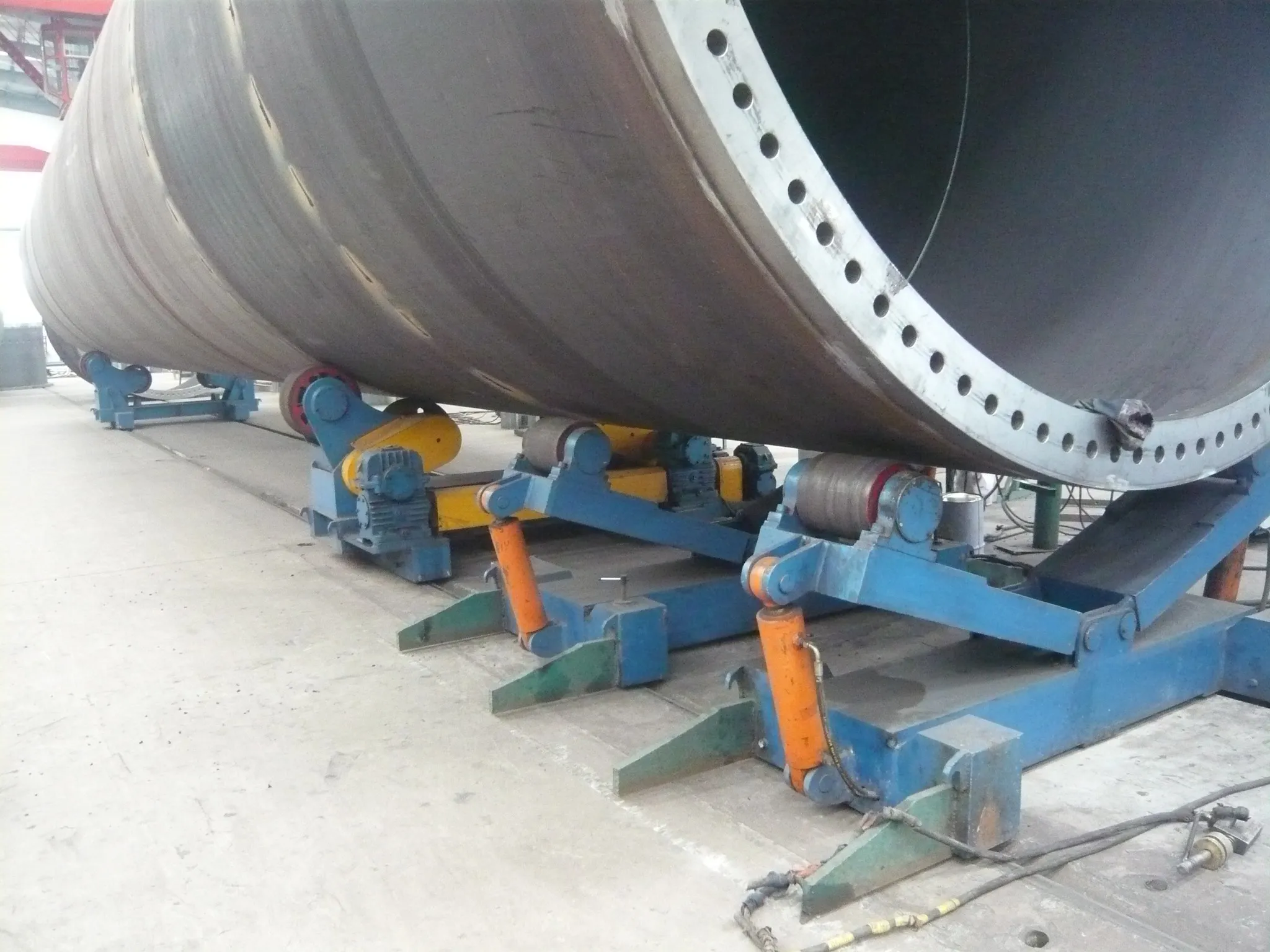

Cómo elegir rodillos giratorios para tuberías en la soldadura de recipientes pesados
Cómo elegir rodillos giratorios para tuberías en la soldadura de recipientes pesados
Cómo elegir rodillos giratorios para tubos para la soldadura de recipientes pesados
Elegir los rodillos giratorios para tubos adecuados es fundamental para la soldadura de recipientes pesados.
La capacidad de carga, la estabilidad de rotación y la precisión del ajuste afectan a la calidad de la soldadura y a la productividad del taller.
Una selección inadecuada puede provocar deslizamientos, rotación irregular, dificultad para seguir la junta y mayores costes de retrabajo.
Por eso, la selección debe ir más allá de una simple comparación de tonelaje.
En la práctica, los rodillos giratorios para tubos deben adaptarse al diámetro del recipiente, al procedimiento de soldadura, a la distribución de la planta y a las necesidades de control.
También deben ofrecer un margen de ajuste suficiente para los trabajos actuales y futuros cambios de producto.
Esta guía desglosa los principales factores que importan al evaluar rodillos giratorios para tubos para la soldadura de recipientes pesados.
Comience por la capacidad de carga, pero no se detenga ahí
El primer aspecto de evaluación es la carga nominal.
Para la soldadura de recipientes pesados, la capacidad nominal debe cubrir el peso real de la pieza de trabajo, no solo la estimación del plano.
Incluya las secciones de virola, los utillajes, los accesorios temporales y cualquier desequilibrio durante el montaje o la soldadura por puntos.
Una regla práctica es mantener un margen de seguridad por encima de la carga máxima de trabajo.
Ese margen cobra mayor importancia cuando la pared del recipiente es gruesa o el centro de gravedad se desplaza.
Preguntas que deben revisarse al inicio
- ¿Cuál es el peso máximo terminado del recipiente?
- ¿Habrá cargas excéntricas durante el montaje?
- ¿El proceso implica soldadura de juntas longitudinales o soldadura circunferencial?
- ¿Los mismos rodillos giratorios para tubos se utilizarán para varias familias de recipientes?
La capacidad de carga por sí sola no garantiza una rotación estable.
La geometría de apoyo también debe ajustarse al tamaño del recipiente y a las condiciones de contacto.
Adapte el tipo de rodillo al diámetro del recipiente y a las necesidades de ajuste
Los talleres que trabajan con recipientes pesados suelen manejar varios diámetros en la misma zona de producción.
Esto convierte el rango de ajuste en un factor importante de selección para los rodillos giratorios para tubos.
Si los cambios de diámetro son frecuentes, el reposicionamiento manual puede convertirse en una pérdida de eficiencia oculta.
Los diseños con husillo son útiles cuando se requieren cambios repetibles de la distancia entre centros.
Permiten controlar la separación entre rodillos y ayudan a mantener la alineación durante la preparación.
Un ejemplo es elrotador de soldadura con husillo, utilizado habitualmente para tubos de gran diámetro, recipientes a presión y conjuntos cilíndricos.
Sus modelos disponibles van de CHGK-2 a CHGK-60, cubriendo diferentes requisitos de carga en el taller.
Para los compradores que comparan rodillos giratorios para tubos, esa variedad de modelos puede simplificar la planificación de capacidad futura.
Por qué importa el rango de ajuste
- Reduce el tiempo de preparación entre recipientes de distintos diámetros.
- Mejora la repetibilidad en la fabricación por lotes.
- Reduce el riesgo de mal contacto de las ruedas y deslizamientos.
- Favorece un mejor ajuste antes del inicio del arco.
Al comparar especificaciones, verifique el rango de distancia entre centros de los rodillos con respecto a los diámetros mínimo y máximo de sus recipientes.
Este paso suele pasarse por alto, aunque afecta directamente a que los rodillos giratorios para tubos sigan siendo útiles a medida que cambian los pedidos.
Céntrese en la estabilidad de rotación y el control de velocidad
La soldadura de recipientes pesados exige una rotación suave y predecible.
Cualquier fluctuación de velocidad puede afectar a la uniformidad del cordón, al posicionamiento de la antorcha y a la confianza del operador.
Por esta razón, el control de accionamiento merece especial atención durante la evaluación técnica.
La conversión de frecuencia continua es ampliamente preferida porque proporciona un ajuste de velocidad más preciso.
También ayuda a adaptar la velocidad de rotación a los trabajos de pasada de raíz, pasadas de relleno y requisitos finales de superficie.
Un rango de referencia típico es de 100 a 1000 mm/min.
Esto cubre muchas tareas de soldadura de recipientes sin obligar a comprometer el control de posicionamiento.
La rotación hacia adelante y hacia atrás también es importante para el acceso a la junta y las correcciones durante la preparación.
El control manual remoto puede mejorar aún más la comodidad cerca de la zona de trabajo.
Lo que un control estable le ayuda a evitar
- Desviación de la junta de soldadura causada por una velocidad de giro irregular
- Marcas en la superficie por arranques o paradas bruscos
- Correcciones manuales más frecuentes durante soldaduras largas
- Menor repetibilidad entre operadores o turnos
En resumen, los mejores rodillos giratorios para tubos no son simplemente robustos.
También hacen girar recipientes pesados con un movimiento limpio y controlado.
Elija el material de las ruedas según el contacto, la tracción y el riesgo para la superficie
El material de las ruedas influye directamente en la tracción y la protección de la pieza de trabajo.
Esto cobra especial importancia con recipientes pesados, virolas pulidas o superficies revestidas.
Las ruedas de goma suelen proporcionar mejor fricción y un contacto más suave.
Las ruedas metálicas pueden ser adecuadas cuando se requiere mayor durabilidad o un comportamiento de carga específico.
La elección correcta depende del peso, de la exposición a la temperatura y de los requisitos de la superficie de la virola.
Por ejemplo, algunas configuraciones utilizan diámetros de rueda de goma de 200 mm a 450 mm.
Los diámetros correspondientes de las ruedas metálicas pueden variar de 190 mm a 440 mm.
La anchura de las ruedas también importa porque modifica la presión de contacto y la estabilidad.
Una perspectiva práctica de selección
Esta es un área en la que un bajo precio de compra puede generar un mayor coste durante el ciclo de vida.
Los rodillos giratorios para tubos fiables deben proteger tanto la eficiencia de soldadura como la propia pieza de trabajo.
Revise la distribución, la potencia y el uso del operador en el taller real
La selección siempre debe reflejar la planta de producción real.
Incluso los rodillos giratorios para tubos con buenas especificaciones pueden ofrecer un rendimiento inferior si el espacio es reducido o el flujo de trabajo es incómodo.
Compruebe las dimensiones de los bastidores motriz y pasivo con respecto a la anchura de los pasillos, el acceso de la grúa y la separación entre puestos de soldadura.
La potencia del motor también debe ajustarse a la carga de trabajo y al ciclo de trabajo previstos.
En algunas gamas de modelos, la potencia de accionamiento puede variar de 2 x 0.18 kW hasta 2 x 2.2 kW.
Esta diferencia es importante cuando los recipientes son largos, pesados o se reposicionan con frecuencia.
Realice una comprobación de adaptación al taller
- Trace la longitud máxima del recipiente y el recorrido de giro.
- Verifique el espacio libre de la grúa durante la carga y descarga.
- Compruebe el tendido de cables y el acceso a la caja de control.
- Confirme que el operador puede ver la junta mientras ajusta la velocidad.
- Revise el acceso para mantenimiento alrededor del lado de accionamiento.
Estos detalles parecen básicos, pero con frecuencia determinan si el equipo se utiliza eficientemente cada día.
Compare la capacidad del proveedor, el cumplimiento normativo y el soporte a largo plazo
El equipo en sí es solo una parte de la decisión.
La capacidad del proveedor influye en la calidad de entrega, la documentación, las piezas de repuesto y la respuesta posventa.
Para la fabricación orientada a la exportación, la certificación y el control de procesos son especialmente importantes.
Wuxi Samgins International Trade Co.,Ltd suministra equipos mecánicos para aplicaciones de fabricación y trabajo de metales.
Su cartera de productos incluye equipos de soldadura automática, máquinas de corte CNC, robots de soldadura, máquinas de corte láser, máquinas roladoras y otros sistemas para talleres.
La empresa declara que la producción y el diseño cumplen los requisitos del sistema de calidad ISO9001 y las normas CE de la UE.
Esto es importante al evaluar rodillos giratorios para tubos para proyectos con requisitos de cumplimiento más estrictos.
Puntos de revisión del proveedor
- ¿Puede el proveedor explicar la selección del modelo con una lógica de aplicación real?
- ¿Están disponibles los documentos relacionados con CE cuando se requieren?
- ¿Está claro el soporte de piezas de repuesto para motores, ruedas y controles?
- ¿Puede el proveedor ofrecer compatibilidad futura con la automatización de soldadura?
Un proveedor sólido reduce el riesgo de selección mucho después de emitir la orden de compra.
Un marco de decisión sencillo para rodillos giratorios para tubos
Cuando varias opciones parecen similares, una comparación estructurada resulta útil.
Utilice una lista de verificación que refleje las condiciones reales de soldadura en lugar de las afirmaciones de los folletos.
- Confirme la carga máxima con margen de seguridad.
- Adapte el rango de diámetro del recipiente al ajuste entre centros de los rodillos.
- Revise la suavidad del control de velocidad y el rango de funcionamiento.
- Seleccione el material de las ruedas para obtener tracción y proteger la superficie.
- Compruebe las dimensiones del bastidor, la potencia y la adaptación al taller.
- Verifique los documentos de cumplimiento y la capacidad de soporte.
Si su carga de trabajo incluye cambios frecuentes de diámetro, trabajos repetitivos y piezas soldadas cilíndricas largas, la categoría de rotadores de soldadura con husillo merece atención.
Su combinación de soporte ajustable, rotación controlada y flexibilidad de modelos se adapta bien a muchos entornos de fabricación pesada.
Los mejores rodillos giratorios para tubos son aquellos que mantienen estable la soldadura, predecible la preparación y realista la futura ampliación.
Una evaluación cuidadosa ahora normalmente ahorrará más tiempo y costes que cualquier descuento de compra a corto plazo posteriormente.
