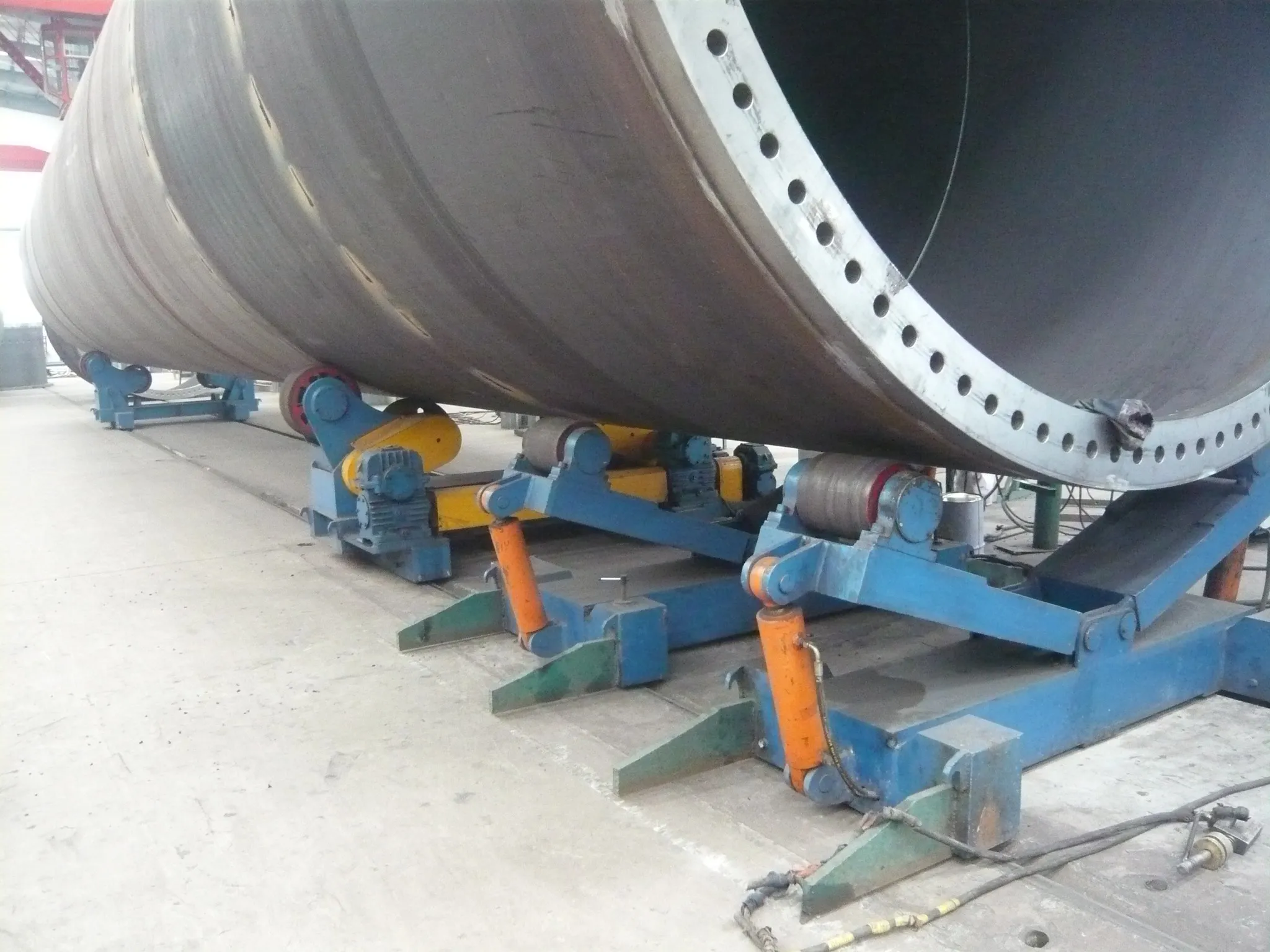

كيفية اختيار بكرات تدوير الأنابيب للحام الأوعية الثقيلة

يُعد اختيار بكرات تدوير الأنابيب المناسبة أمرًا بالغ الأهمية للحام الأوعية الثقيلة.

تؤثر سعة التحميل واستقرار الدوران ودقة التجميع جميعها في جودة اللحام وإنتاجية الورشة.

قد يؤدي الاختيار غير الملائم إلى الانزلاق وعدم انتظام الدوران وصعوبة تتبع خط اللحام وارتفاع تكاليف إعادة العمل.

لذلك، ينبغي أن يتجاوز الاختيار مجرد مقارنة بسيطة بين الحمولات بالطن.

عمليًا، يجب أن تتناسب بكرات تدوير الأنابيب مع قطر الوعاء وإجراء اللحام وتخطيط أرضية الورشة ومتطلبات التحكم.

كما يجب أن توفر نطاق ضبط كافيًا للأعمال الحالية وتغييرات المنتجات المستقبلية.

يوضح هذا الدليل العوامل الرئيسية المهمة عند تقييم بكرات تدوير الأنابيب للحام الأوعية الثقيلة.

ابدأ بسعة التحميل، ولكن لا تتوقف عندها

أول عنصر للفحص هو الحمولة المقننة.

بالنسبة للحام الأوعية الثقيلة، يجب أن تغطي الحمولة المقننة الوزن الفعلي لقطعة العمل، وليس مجرد التقدير الوارد في الرسم.

أدرج مقاطع الغلاف والتركيبات والملحقات المؤقتة وأي عدم اتزان أثناء التجميع أو اللحام النقطي.

من القواعد العملية الاحتفاظ بهامش أمان أعلى من أقصى حمولة تشغيلية.

ويزداد أهمية هذا الهامش عندما يكون جدار الوعاء سميكًا أو يتغير مركز الثقل.

أسئلة يجب التحقق منها مبكرًا

• ما أقصى وزن نهائي للوعاء؟
• هل سيكون هناك تحميل لا مركزي أثناء التجميع؟
• هل تتضمن العملية لحام درزات طولية أو لحامًا محيطيًا؟
• هل ستخدم بكرات تدوير الأنابيب نفسها عدة فئات من الأوعية؟

لا تضمن سعة التحميل وحدها دورانًا مستقرًا.

يجب أن تتوافق هندسة الدعم أيضًا مع حجم الوعاء وظروف التلامس.

طابق نوع البكرات مع قطر الوعاء واحتياجات الضبط

غالبًا ما تتعامل ورش الأوعية الثقيلة مع عدة أقطار في منطقة الإنتاج نفسها.

وهذا يجعل نطاق الضبط عامل اختيار رئيسيًا لبكرات تدوير الأنابيب.

إذا كانت تغييرات القطر متكررة، فقد تصبح إعادة الضبط اليدوية خسارة خفية في الكفاءة.

تكون تصميمات البرغي اللولبي مفيدة عندما يلزم تغيير المسافة بين المراكز بصورة قابلة للتكرار.

فهي تتيح تباعدًا متحكمًا فيه للبكرات وتساعد في الحفاظ على المحاذاة أثناء الإعداد.

ومن الأمثلة على ذلك دوّار اللحام بالبرغي اللولبي، والذي يُستخدم غالبًا للأنابيب كبيرة القطر وأوعية الضغط والتجميعات الأسطوانية.

تتراوح طرازاته المتاحة من CHGK-2 إلى CHGK-60، لتغطي متطلبات أحمال الورش المختلفة.

بالنسبة للمشترين الذين يقارنون بكرات تدوير الأنابيب، يمكن لمجال الطرازات هذا أن يبسّط تخطيط السعة المستقبلية.

لماذا يهم نطاق الضبط

• يقلل وقت الإعداد بين أقطار الأوعية المختلفة.
• يحسن قابلية التكرار في التصنيع على دفعات.
• يقلل مخاطر سوء تلامس العجلات والانزلاق.
• يدعم تجميعًا أفضل قبل بدء القوس.

عند مقارنة المواصفات، تحقق من نطاق المسافة بين مراكز البكرات مقارنة بأصغر وأكبر أقطار الأوعية لديك.

غالبًا ما يتم إغفال هذه الخطوة، لكنها تؤثر مباشرة في مدى استمرار فائدة بكرات تدوير الأنابيب مع تغير الطلبات.

ركّز على استقرار الدوران والتحكم في السرعة

يتطلب لحام الأوعية الثقيلة دورانًا سلسًا ويمكن التنبؤ به.

يمكن لأي تقلب في السرعة أن يؤثر في اتساق خرزة اللحام وموضع الشعلة وثقة المشغل.

ولهذا السبب، يستحق التحكم في الدفع اهتمامًا دقيقًا أثناء التقييم الفني.

يُفضَّل على نطاق واسع التحكم بالتردد المتغير دون خطوات لأنه يوفر ضبطًا أدق للسرعة.

كما يساعد في مواءمة سرعة الدوران مع أعمال تمريرة الجذر وتمريرات الملء ومتطلبات السطح النهائية.

النطاق المرجعي النموذجي هو 100 إلى 1000 mm/min.

ويغطي ذلك العديد من مهام لحام الأوعية دون فرض تنازلات على التحكم في التموضع.

كما أن الدوران الأمامي والعكسي مهمان للوصول إلى الدرز وإجراء التصحيح أثناء الإعداد.

يمكن للتحكم اليدوي عن بُعد أن يحسن الراحة بالقرب من منطقة العمل بشكل أكبر.

ما الذي يساعدك التحكم المستقر على تجنبه

• انحراف خط اللحام الناجم عن سرعة دوران غير منتظمة
• علامات سطحية ناتجة عن بدء أو توقف متقطع
• تصحيح يدوي أكثر تكرارًا أثناء اللحامات الطويلة
• انخفاض قابلية التكرار بين المشغلين أو الورديات

باختصار، فإن أفضل بكرات تدوير الأنابيب ليست قوية فحسب.

بل إنها تدير الأوعية الثقيلة أيضًا بحركة نظيفة ومتحكم فيها.

اختر مادة العجلات بناءً على التلامس والجر وحماية السطح

تؤثر مادة العجلات مباشرة في الجر وحماية قطعة العمل.

ويصبح هذا مهمًا بصورة خاصة مع الأوعية الثقيلة أو الأغلفة المصقولة أو الأسطح المطلية.

توفر العجلات المطاطية عمومًا احتكاكًا أفضل وتلامسًا أكثر لطفًا.

وقد تكون العجلات المعدنية مناسبة عندما تكون هناك حاجة إلى متانة أعلى أو سلوك تحميل محدد.

يعتمد الاختيار الصحيح على الوزن والتعرض للحرارة ومتطلبات سطح الغلاف.

على سبيل المثال، تستخدم بعض التكوينات أقطار عجلات مطاطية من 200 mm إلى 450 mm.

وقد تتراوح أقطار العجلات المعدنية المطابقة من 190 mm إلى 440 mm.

كما يهم عرض العجلة لأنه يغير ضغط التلامس والاستقرار.

منظور عملي للاختيار

هذه إحدى المجالات التي يمكن أن يؤدي فيها انخفاض سعر الشراء إلى تكلفة أعلى طوال دورة الحياة.

ينبغي أن تحمي بكرات تدوير الأنابيب الموثوقة كفاءة اللحام وقطعة العمل نفسها.

راجع التخطيط والطاقة واستخدام المشغل في الورشة الفعلية

ينبغي أن يعكس الاختيار دائمًا أرضية الإنتاج الفعلية.

حتى بكرات تدوير الأنابيب ذات المواصفات الجيدة قد يكون أداؤها دون المستوى إذا كان التخطيط ضيقًا أو كان سير العمل غير مريح.

تحقق من أبعاد الإطار النشط والسلبي مقارنة بعرض الممرات ووصول الرافعة وتباعد محطات اللحام.

ينبغي أن تتناسب قدرة المحرك أيضًا مع عبء العمل المتوقع ودورة التشغيل.

في بعض نطاقات الطرازات، قد تتراوح قدرة الدفع من 2 x 0.18 kW حتى 2 x 2.2 kW.

ويهم هذا الاختلاف عندما تكون الأوعية طويلة أو ثقيلة أو يُعاد تموضعها بشكل متكرر.

أجرِ فحص ملاءمة للورشة

1. حدد طول أكبر وعاء ومسار دورانه.
2. تحقق من خلوص الرافعة أثناء التحميل والتفريغ.
3. تحقق من مسارات الكابلات وإمكانية الوصول إلى صندوق التحكم.
4. تأكد من أن المشغل يمكنه رؤية الدرز أثناء ضبط السرعة.
5. راجع إمكانية الوصول للصيانة حول جانب الدفع.

تبدو هذه التفاصيل أساسية، لكنها غالبًا ما تحدد ما إذا كان سيتم استخدام المعدات بكفاءة كل يوم.

قارن قدرات المورد والامتثال والدعم طويل الأمد

المعدات نفسها ليست سوى جزء من القرار.

تؤثر قدرات المورد في جودة التسليم والوثائق وقطع الغيار والاستجابة لخدمات ما بعد البيع.

بالنسبة للتصنيع الموجه للتصدير، تُعد الشهادات والتحكم في العمليات مهمين بشكل خاص.

توفر Wuxi Samgins International Trade Co.,Ltd معدات ميكانيكية لتطبيقات التصنيع وتشغيل المعادن.

تشمل محفظة منتجاتها معدات اللحام الأوتوماتيكية وماكينات القطع CNC وروبوتات اللحام وماكينات القطع بالليزر وماكينات الدرفلة وأنظمة الورش الأخرى.

تذكر الشركة أن الإنتاج والتصميم يتبعان متطلبات نظام الجودة ISO9001 ومعايير CE للاتحاد الأوروبي.

وهذا مهم عند تقييم بكرات تدوير الأنابيب للمشروعات ذات متطلبات الامتثال الأكثر صرامة.

نقاط مراجعة المورد

• هل يستطيع المورد شرح اختيار الطراز بمنطق تطبيق عملي؟
• هل تتوفر المستندات المتعلقة بـ CE عند الحاجة؟
• هل دعم قطع الغيار للمحركات والعجلات ووحدات التحكم واضح؟
• هل يستطيع المورد دعم التوافق المستقبلي مع أتمتة اللحام؟

يقلل المورد القوي من مخاطر الاختيار لفترة طويلة بعد إصدار أمر الشراء.

إطار قرار بسيط لبكرات تدوير الأنابيب

عندما تبدو عدة خيارات متشابهة، تساعد المقارنة المنظمة.

استخدم قائمة تحقق تعكس ظروف اللحام الفعلية بدلًا من ادعاءات الكتيبات.

1. أكد الحد الأقصى للحمل مع هامش أمان.
2. طابق نطاق قطر الوعاء مع ضبط مراكز البكرات.
3. راجع سلاسة التحكم في السرعة ونطاق التشغيل.
4. اختر مادة العجلات للجر وحماية السطح.
5. تحقق من أبعاد الإطار والطاقة وملاءمة الورشة.
6. تحقق من مستندات الامتثال وقدرة الدعم.

إذا كان عبء عملك يتضمن تغييرات متكررة في الأقطار وأعمالًا متكررة ولحامات أسطوانية طويلة، فإن فئة دوّار اللحام بالبرغي اللولبي تستحق الاهتمام.

إن مزيجها من الدعم القابل للضبط والدوران المتحكم فيه ومرونة الطرازات يتوافق جيدًا مع العديد من بيئات التصنيع الثقيلة.

أفضل بكرات تدوير الأنابيب هي التي تحافظ على استقرار اللحام وإمكانية التنبؤ بالإعداد وواقعية التوسع المستقبلي.

إن التقييم الدقيق الآن سيوفر عادةً وقتًا وتكلفة أكثر من أي خصم شراء قصير الأجل لاحقًا.
