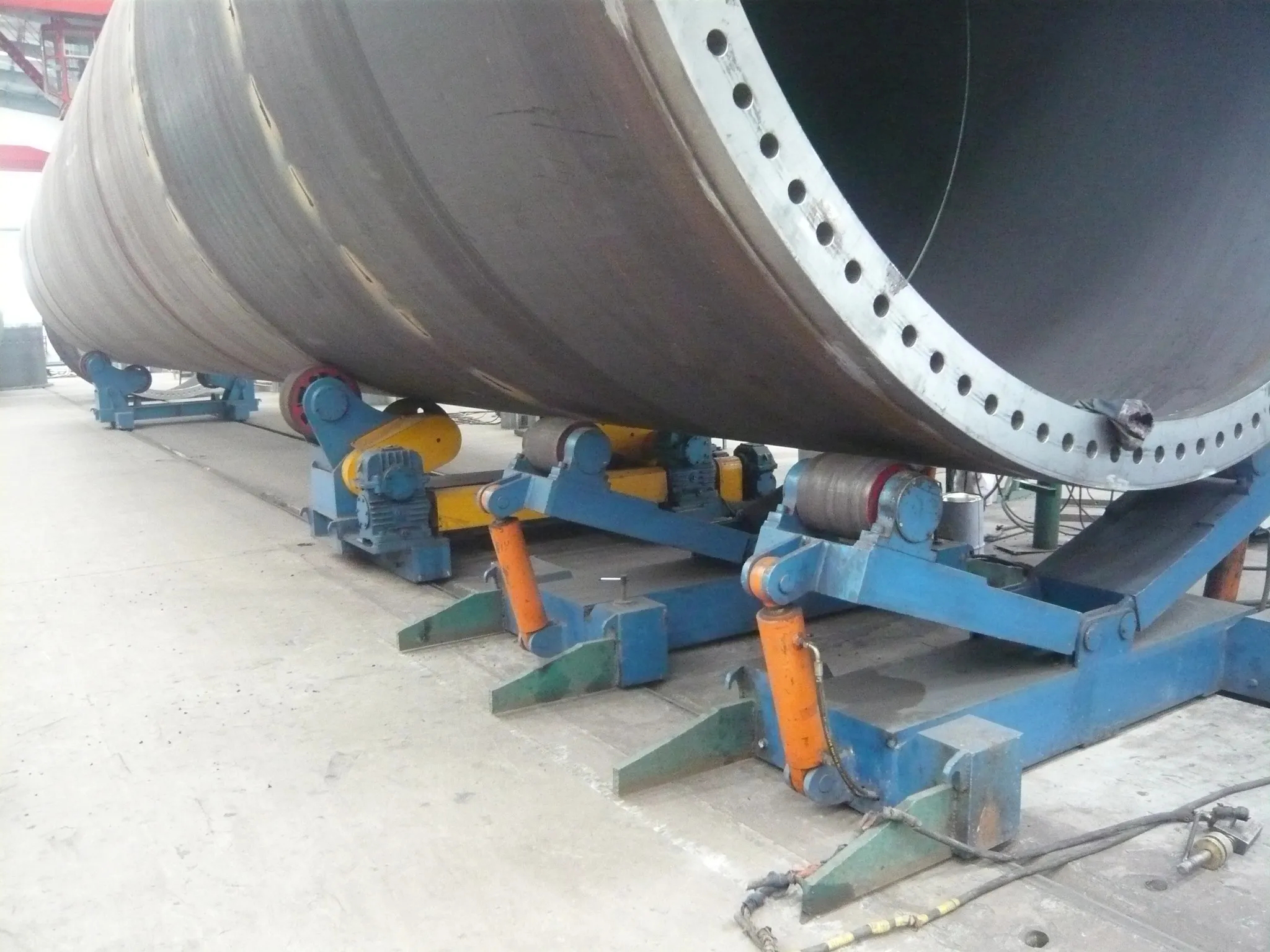

Как выбрать роликовые вращатели для труб для сварки тяжелых сосудов

Выбор подходящих роликовых вращателей для труб имеет решающее значение для сварки тяжелых сосудов.

Грузоподъемность, стабильность вращения и точность сборки напрямую влияют на качество сварки и производительность цеха.

Неподходящее оборудование может привести к проскальзыванию, неравномерному вращению, сложностям с отслеживанием шва и увеличению затрат на доработку.

Поэтому выбор не должен ограничиваться простым сравнением тоннажа.

На практике роликовые вращатели для труб должны соответствовать диаметру сосуда, технологии сварки, планировке цеха и требованиям к управлению.

Они также должны иметь достаточный диапазон регулировки для текущих работ и будущих изменений продукции.

В этом руководстве рассмотрены основные факторы, которые важны при оценке роликовых вращателей для труб для сварки тяжелых сосудов.

Начните с грузоподъемности, но не ограничивайтесь ею

Первым критерием отбора является номинальная грузоподъемность.

Для сварки тяжелых сосудов номинальная грузоподъемность должна учитывать фактический вес заготовки, а не только расчетную оценку по чертежу.

Учитывайте обечайки, оснастку, временные крепления и любой дисбаланс во время сборки или прихваточной сварки.

Практическое правило — сохранять запас безопасности выше максимальной рабочей нагрузки.

Этот запас становится особенно важным при большой толщине стенки сосуда или смещении центра тяжести.

Вопросы для ранней проверки

• Каков максимальный готовый вес сосуда?
• Будет ли возникать эксцентрическая нагрузка во время сборки?
• Предусматривает ли процесс сварку продольных или кольцевых швов?
• Будут ли одни и те же роликовые вращатели для труб обслуживать несколько серий сосудов?

Одна только грузоподъемность не гарантирует стабильного вращения.

Геометрия опор также должна соответствовать размерам сосуда и условиям контакта.

Подберите тип роликов к диаметру сосуда и требованиям к регулировке

Цеха по производству тяжелых сосудов часто обрабатывают изделия нескольких диаметров в одной производственной зоне.

Поэтому диапазон регулировки является важным фактором выбора роликовых вращателей для труб.

При частой смене диаметров ручная перенастройка может стать скрытой причиной потери эффективности.

Конструкции с ходовым винтом полезны, когда требуется повторяемое изменение межосевого расстояния.

Они обеспечивают контролируемое расстояние между роликами и помогают сохранять выравнивание при настройке.

Одним из примеров является сварочный вращатель с ходовым винтом, который часто используется для труб большого диаметра, сосудов под давлением и цилиндрических сборочных узлов.

Доступные модели варьируются от CHGK-2 до CHGK-60 и покрывают различные требования цехов по нагрузке.

Для покупателей, сравнивающих роликовые вращатели для труб, такой широкий модельный ряд может упростить планирование будущих мощностей.

Почему диапазон регулировки важен

• Он сокращает время настройки при переходе между сосудами разных диаметров.
• Он повышает повторяемость при серийном изготовлении.
• Он снижает риск плохого контакта колес и проскальзывания.
• Он способствует более качественной сборке перед началом сварки дугой.

При сравнении характеристик сопоставьте диапазон межосевого расстояния роликов с минимальным и максимальным диаметрами ваших сосудов.

Этот этап часто упускают из виду, однако он напрямую определяет, останутся ли роликовые вращатели для труб полезными при изменении заказов.

Сосредоточьтесь на стабильности вращения и регулировании скорости

Сварка тяжелых сосудов требует плавного и предсказуемого вращения.

Любые колебания скорости могут повлиять на равномерность валика, положение горелки и уверенность оператора.

По этой причине управлению приводом следует уделить особое внимание при технической оценке.

Бесступенчатое частотное регулирование широко предпочтительно, поскольку обеспечивает более точную настройку скорости.

Оно также помогает согласовать скорость вращения со сваркой корневого прохода, заполняющими проходами и требованиями к окончательной поверхности.

Типичный ориентировочный диапазон составляет от 100 до 1000 mm/min.

Он охватывает многие задачи по сварке сосудов без компромиссов в точности позиционирования.

Прямое и обратное вращение также важны для доступа к шву и корректировки во время настройки.

Ручное дистанционное управление может дополнительно повысить удобство работы вблизи рабочей зоны.

Чего помогает избежать стабильное управление

• Смещения сварного шва, вызванного неравномерной скоростью вращения
• Следов на поверхности из-за рывков при пуске или остановке
• Более частой ручной корректировки при длинных сварных швах
• Снижения повторяемости между операторами или сменами

Иными словами, лучшие роликовые вращатели для труб не просто обладают высокой прочностью.

Они также обеспечивают плавное и контролируемое вращение тяжелых сосудов.

Выбирайте материал колес с учетом контакта, сцепления и риска повреждения поверхности

Материал колес напрямую влияет на сцепление и защиту заготовки.

Это особенно важно при работе с тяжелыми сосудами, полированными обечайками или поверхностями с покрытием.

Резиновые колеса обычно обеспечивают лучшее сцепление и более бережный контакт.

Металлические колеса могут быть подходящим решением там, где необходимы более высокая износостойкость или определенные характеристики нагрузки.

Правильный выбор зависит от веса, воздействия температуры и требований к поверхности обечайки.

Например, в некоторых конфигурациях используются резиновые колеса диаметром от 200 mm до 450 mm.

Диаметры соответствующих металлических колес могут составлять от 190 mm до 440 mm.

Ширина колес также важна, поскольку она влияет на контактное давление и устойчивость.

Практический подход к выбору

Это одна из областей, где низкая закупочная цена может привести к более высоким затратам в течение срока службы.

Надежные роликовые вращатели для труб должны обеспечивать как эффективность сварки, так и защиту самой заготовки.

Оцените компоновку, мощность и удобство работы оператора в реальном цехе

Выбор всегда должен отражать реальные условия производственного участка.

Даже хорошо подобранные по характеристикам роликовые вращатели для труб могут работать недостаточно эффективно при тесной планировке или неудобном рабочем процессе.

Проверьте размеры ведущей и ведомой рам относительно ширины проходов, доступа крана и расстояния между сварочными постами.

Мощность двигателя также должна соответствовать ожидаемой нагрузке и рабочему циклу.

В некоторых модельных рядах мощность привода может составлять от 2 x 0.18 kW до 2 x 2.2 kW.

Эта разница важна, когда сосуды имеют большую длину, большой вес или часто перемещаются.

Проведите проверку соответствия условиям цеха

1. Определите длину самого крупного сосуда и траекторию его поворота.
2. Проверьте свободное пространство для крана при загрузке и выгрузке.
3. Проверьте прокладку кабелей и доступ к блоку управления.
4. Убедитесь, что оператор может видеть шов при регулировке скорости.
5. Оцените доступ для обслуживания со стороны привода.

Эти детали кажутся базовыми, но именно они часто определяют, будет ли оборудование эффективно использоваться каждый день.

Сравните возможности поставщика, соответствие требованиям и долгосрочную поддержку

Само оборудование является лишь частью решения.

Возможности поставщика влияют на качество поставки, документацию, запасные части и послепродажное обслуживание.

Для экспортно-ориентированного производства особенно важны сертификация и контроль процессов.

Wuxi Samgins International Trade Co.,Ltd поставляет механическое оборудование для производства и металлообработки.

Ассортимент компании включает автоматическое сварочное оборудование, станки для резки с ЧПУ, сварочных роботов, станки лазерной резки, вальцовочные машины и другие цеховые системы.

Компания заявляет, что производство и проектирование осуществляются в соответствии с требованиями системы качества ISO9001 и стандартами EU CE.

Это важно при оценке роликовых вращателей для труб для проектов с более строгими требованиями к соответствию нормам.

Пункты оценки поставщика

• Может ли поставщик обосновать выбор модели с учетом реальных условий применения?
• Доступны ли документы, относящиеся к CE, если они требуются?
• Ясно ли организована поддержка по запасным частям для двигателей, колес и систем управления?
• Может ли поставщик обеспечить в будущем совместимость со сварочной автоматизацией?

Надежный поставщик снижает риск выбора в течение долгого времени после оформления заказа на поставку.

Простая схема принятия решения по роликовым вращателям для труб

Когда несколько вариантов выглядят схожими, помогает структурированное сравнение.

Используйте контрольный список, отражающий реальные условия сварки, а не заявления из рекламных материалов.

1. Подтвердите максимальную нагрузку с учетом запаса безопасности.
2. Сопоставьте диапазон диаметров сосудов с регулировкой межосевого расстояния роликов.
3. Оцените плавность регулирования скорости и рабочий диапазон.
4. Выберите материал колес с учетом сцепления и защиты поверхности.
5. Проверьте размеры рамы, мощность и соответствие условиям цеха.
6. Проверьте документы о соответствии требованиям и возможности поддержки.

Если ваша нагрузка включает частую смену диаметров, повторяющиеся работы и длинные цилиндрические сварные конструкции, следует обратить внимание на категорию сварочных вращателей с ходовым винтом.

Сочетание регулируемой опоры, контролируемого вращения и гибкости модельного ряда хорошо соответствует многим условиям тяжелого производства.

Лучшие роликовые вращатели для труб — это те, которые обеспечивают стабильную сварку, предсказуемую настройку и реалистичное будущее расширение.

Тщательная оценка сейчас обычно позволяет сэкономить больше времени и средств, чем любая краткосрочная скидка при покупке в дальнейшем.
