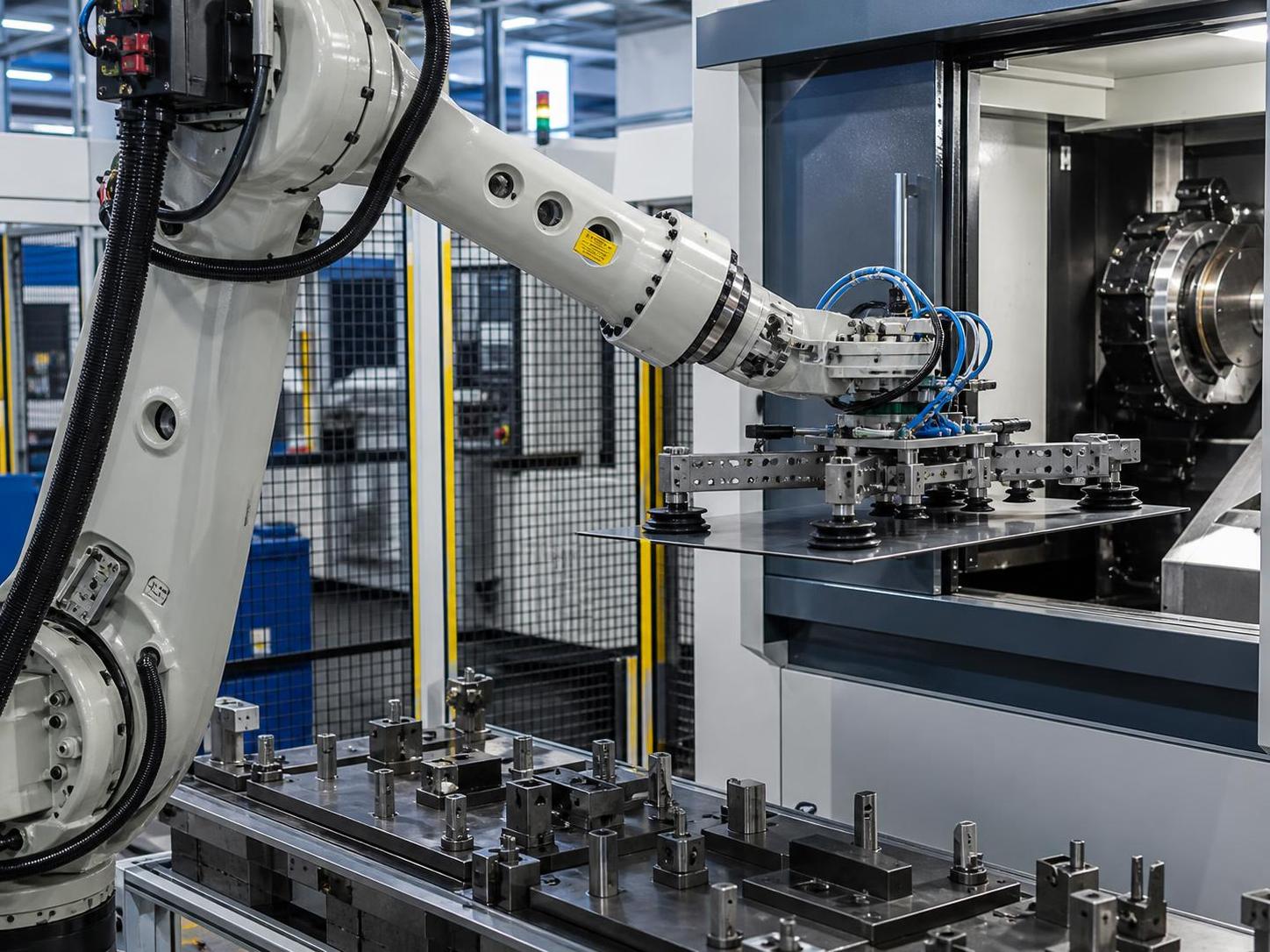

Selección de un robot de manipulación: criterios de carga útil, alcance, tiempo de ciclo y efector final

Seleccionar un robot de manipulación rara vez consiste en elegir el modelo con la mayor carga útil o la velocidad publicada más alta. En una célula real de fabricación, mecanizado, soldadura o preparación de materiales, el robot debe mover una pieza específica, con una herramienta determinada, a través de una trayectoria definida, manteniéndose estable durante miles de ciclos. Una especificación que parece suficiente en un folleto puede resultar limitada una vez que se incluyen el peso de la pinza, las cargas descentradas, el tendido de cables, el acceso a los utillajes, la variación de las piezas y los movimientos de recuperación.

Para los evaluadores técnicos, la pregunta práctica no es «¿Qué robot es más grande?», sino «¿Qué robot puede completar este proceso de forma fiable, segura y al ritmo de producción requerido sin generar un problema de mantenimiento o integración?». La carga útil, el alcance, el tiempo de ciclo, la repetibilidad y el diseño del efector final deben evaluarse como un único sistema. Separarlos demasiado pronto es una de las causas más habituales de robots sobredimensionados, células de bajo rendimiento y rediseños costosos.

Comience por el proceso, no por el catálogo de robots

Antes de comparar familias de robots, defina la tarea de manipulación en términos operativos. Esto incluye el estado de entrada de la pieza, el rango de peso, las dimensiones, el centro de gravedad, la orientación de recogida, el destino, la tolerancia de colocación requerida y lo que sucede cuando una pieza queda mal posicionada. Un robot que carga piezas brutas de acero en una plegadora se enfrenta a un conjunto de restricciones distinto al de uno que atiende un torno CNC, apila placas cortadas o transfiere conjuntos soldados entre estaciones.

El mapa del proceso debe incluir más que el movimiento nominal de recoger y colocar. Registre dónde carga el material el operario, cómo se presenta la pieza, si los separadores o el aceite dificultan la recogida, si la puerta de la máquina o la valla de seguridad restringen el acceso y si el robot debe esperar a una máquina aguas arriba. En muchas células, el factor limitante no es el movimiento robótico. Puede ser la liberación de una abrazadera, el indexado de un transportador, una secuencia de descarga de mesa de corte o una comprobación manual de calidad.

También resulta útil clasificar las piezas por familias, en lugar de seleccionar el sistema en torno a una sola pieza ideal. Un sistema de manipulación diseñado únicamente para el componente más pesado o más grande puede resultar innecesariamente costoso para la producción cotidiana. Por el contrario, seleccionar según el componente medio puede dejar sin margen útil para los trabajos que realmente provocan tiempos de inactividad. La base de diseño adecuada suele ser el rango operativo realista: las piezas que se prevé procesar habitualmente, además de las excepciones previsibles que la célula debe poder gestionar.

La carga útil implica más que el peso de la pieza

La carga útil nominal a menudo se interpreta erróneamente como el peso máximo de la pieza de trabajo. En realidad, el robot transporta la pieza, el efector final, los elementos de montaje, los sensores, los componentes neumáticos o de vacío, el paquete de cables y, en ocasiones, una interfaz de cambio rápido. El cálculo relevante es la masa combinada en la muñeca, junto con el centro de gravedad y la inercia de la carga.

Un perfil de acero ligero pero largo puede ser más exigente que un componente compacto y más pesado, porque su centro de gravedad se encuentra lejos de la brida del robot. Cuando el brazo acelera o se detiene, ese desplazamiento genera un momento en la muñeca y una mayor carga dinámica en los ejes. Las chapas planas plantean una preocupación similar: su masa puede ser moderada, pero su tamaño, flexibilidad y tendencia a deformarse pueden limitar la aceleración y requerir una pinza con un soporte más cuidadoso.

Por ello, las revisiones técnicas deben solicitar los datos del fabricante del robot sobre el momento e inercia permitidos en la muñeca, no solo su capacidad de carga útil. El proveedor o integrador del robot debe verificar el modelo real de herramienta y pieza frente al ciclo de trabajo previsto. Esto es especialmente importante cuando las pinzas aún están en fase de diseño. Un robot seleccionado con solo un pequeño margen de carga útil estática puede dejar de ser adecuado rápidamente cuando se añaden una pinza industrial robusta, una isla de válvulas, un sensor de colisión y elementos de protección.

El sobredimensionamiento no siempre es la solución. Un robot considerablemente mayor puede requerir más espacio en planta, tener un coste de adquisición superior y ofrecer un rendimiento menos favorable para piezas pequeñas. El objetivo es contar con un margen justificable basado en el caso de carga real y el perfil de movimiento, en lugar de aplicar una regla genérica a todos los proyectos.

El alcance debe validarse en tres dimensiones

El alcance máximo es otra cifra que puede inducir a error. Un robot puede alcanzar técnicamente una ubicación en el borde exterior de su envolvente, pero tener ángulos articulares deficientes, libertad limitada de muñeca, velocidad reducida o una aproximación desfavorable al utillaje. La envolvente de trabajo utilizable está determinada por la célula completa: pedestal del robot, geometría de la pinza, abertura de la máquina, altura del bastidor de piezas, protecciones, espacio para mantenimiento y ubicaciones de todas las estaciones de proceso.

Para la atención de máquinas, examine tanto la trayectoria de carga como la de descarga. ¿Puede el robot entrar en la máquina con una orientación segura de la herramienta? ¿Puede evitar las mordazas del plato, los tornillos de banco, las sondas o las protecciones internas? ¿Se aproximará la muñeca a una singularidad durante la inserción? Para paletizado o apilado, compruebe las posiciones bajas con el mismo cuidado que las altas; la interferencia del hombro y el acceso vertical reducido son habituales en las capas inferiores de una pila.

Un estudio digital de alcance es valioso, pero debe representar dimensiones reales, no bloques simplificados. Incluya el tendido de cables, abrazaderas, pasadores de posicionamiento y el contorno real de la pinza. A continuación, pruebe las piezas del peor caso en las posiciones de estación más difíciles. Este ejercicio a menudo revela que un ajuste moderado del pedestal, una rotación del utillaje o una disposición diferente del bastidor puede permitir el uso de un robot más pequeño y eficaz.

El tiempo de ciclo es un cálculo del sistema

Las velocidades nominales del robot no equivalen al rendimiento de la célula. Las velocidades publicadas de los ejes o las cifras de ciclo estándar son referencias útiles, pero el tiempo de ciclo real depende de la distancia de desplazamiento, los límites de aceleración, la inercia de la carga útil, la precisión de trayectoria, la actuación de la pinza, las comprobaciones de visión o sensores, los enclavamientos de la máquina y el tiempo requerido por el proceso aguas arriba. Un robot puede terminar su movimiento rápidamente y aun así esperar varios segundos a una señal de puerta, utillaje o máquina lista.

Divida el ciclo en eventos medibles: detección de pieza, confirmación de recogida, desplazamiento, cambios de orientación, colocación, confirmación de liberación, movimiento de retorno y protocolos de comunicación. Añada el tiempo no robótico. Esto facilita identificar dónde el esfuerzo de ingeniería tendrá el mayor efecto. Reducir una trayectoria larga, utilizar pinzas dobles o permitir que el robot prepare la siguiente pieza durante un ciclo de máquina puede ser más valioso que seleccionar un robot con mayor velocidad nominal.

No evalúe el tiempo de ciclo únicamente en condiciones ideales. Incluya el efecto de la variación de las piezas, los reintentos ocasionales, las comprobaciones de recogida en vacío y las zonas de velocidad segura cerca de operarios o equipos compartidos. Si un tiempo de ciclo cotizado depende de una aceleración agresiva con una gran carga descentrada, confirme que la vibración resultante no comprometerá la colocación ni reducirá la vida útil de la pinza. Un movimiento estable y repetible suele ser más útil que una tasa máxima teórica que no puede mantenerse.

El efector final suele determinar si la célula funciona

El efector final es la interfaz directa entre la automatización y la pieza de trabajo. Su selección debe comenzar con la física de la pieza: estado de la superficie, porosidad, temperatura, bordes afilados, aceite, geometría, rigidez y zonas de contacto permitidas. Las ventosas de vacío pueden ser muy eficaces para chapa plana limpia, pero pueden necesitar supervisión de vacío y múltiples zonas cuando varía el tamaño de la placa. Las pinzas magnéticas pueden ser adecuadas para materiales ferrosos, aunque las incrustaciones superficiales, las piezas residuales y la liberación segura requieren una atención cuidadosa. Las pinzas mecánicas pueden ofrecer una retención positiva más firme, pero pueden introducir marcas, deformación o restricciones de acceso.

Un diseño de pinza sólido responde a varias preguntas incómodas. ¿Qué confirma que la pieza ha sido recogida? ¿Qué sucede si una ventosa está bloqueada, un imán entra en contacto con dos piezas o un componente está deformado? ¿Puede la herramienta tolerar rebabas y bordes cortados? ¿Hay suficiente rigidez para evitar oscilaciones durante el desplazamiento? ¿Pueden los operarios cambiar las piezas de desgaste sin alterar la calibración del robot? Estos detalles afectan a la disponibilidad mucho más que una especificación atractiva del robot.

Para producción mixta, pueden justificarse herramientas de cambio rápido o una pinza configurable, pero la flexibilidad tiene un coste. Las interfaces adicionales añaden masa, consumen alcance y crean más puntos que requieren inspección. Un efector final dedicado suele ser preferible cuando la variedad de productos es limitada y el rendimiento es crítico. Cuando son inevitables múltiples familias de piezas, calcule por separado la masa y el centro de gravedad de cada herramienta; la herramienta «estándar» puede no ser el caso de carga determinante.

Repetibilidad, precisión y relación con el utillaje

La repetibilidad del robot describe la consistencia con la que el brazo vuelve a una posición programada. No debe confundirse con la precisión absoluta en el sistema de coordenadas de la instalación. En una célula fija y bien diseñada, la repetibilidad puede ser la medida más relevante porque el robot puede programarse en relación con utillajes estables. Cuando los materiales entrantes varían, las estaciones se desplazan o el robot debe localizar piezas desde una posición cambiante en el transportador, pueden requerirse sensores adicionales, visión o herramientas flexibles.

Los utillajes merecen el mismo escrutinio que el robot. Un robot altamente repetible no puede compensar un posicionador que acumula incrustaciones, una mesa de soporte deformada o un bastidor flexible. Durante la planificación de aceptación, defina el requisito real de colocación: ¿la pieza simplemente se transfiere, se presenta a una máquina, se posiciona para soldadura o se sitúa para una operación secundaria de precisión? La respuesta determina si las guías mecánicas son suficientes o si es necesaria una verificación de lazo cerrado.

Integración con equipos de corte y fabricación

La automatización de manipulación se evalúa con frecuencia junto con equipos de corte CNC, soldadura, plegado y mecanizado. En estos proyectos, el sistema de transferencia debe considerarse desde el inicio, no añadirse después de fijar la disposición de la máquina principal. Por ejemplo, una instalación de corte por pórtico con una luz de carril de 4.000 a 7.000 mm y una anchura de corte válida de 3.200 a 6.200 mm puede producir piezas que difieren ampliamente en tamaño y comportamiento de manipulación. El robot o dispositivo auxiliar de manipulación debe adaptarse no solo al perfil terminado, sino también a la retirada del esqueleto, la separación de piezas cortadas y las zonas seguras de recogida.

Cuando se procesa chapa de acero al carbono o de bajo carbono, el método de corte y el estado del borde pueden influir en la selección de la pinza. Un sistema que combina corte por llama y plasma puede cubrir espesores de corte por llama de 6–180 mm y espesores de corte por plasma de 1–50 mm, según la fuente de plasma. Las piezas gruesas pueden requerir una estrategia de elevación diferente a la de piezas brutas delgadas anidadas; las tiras estrechas pueden flexionarse, mientras que los perfiles pesados requieren atención al centro de gravedad y al espacio libre frente a colisiones. El corte de barras rectas con múltiples sopletes, con configuraciones de hasta 19 sopletes, también puede modificar considerablemente el flujo de piezas aguas abajo.

Para los evaluadores que planifican una línea de fabricación integrada, equipos como unamáquina de corte por llama CNC deben revisarse junto con la lógica de descarga, la identificación de piezas, la capacidad de almacenamiento intermedio y el proceso siguiente. La precisión de corte, la estrategia de anidado y la velocidad a la que las piezas abandonan la mesa afectan a la viabilidad de la manipulación robótica y a la cantidad de almacenamiento intermedio necesaria. Un robot no puede restablecer el flujo si las estaciones aguas abajo no tienen capacidad para absorber piezas mixtas.

La seguridad, el acceso de servicio y los controles son criterios de selección

El diseño de seguridad debe establecerse durante la fase conceptual. El enfoque de protección adecuado depende de la evaluación de riesgos, los peligros de las piezas, la disposición de la célula, los modos operativos y los requisitos locales aplicables. Las piezas pesadas, los bordes cortados afilados, el material caliente y la energía neumática o magnética almacenada merecen especial atención. Un modo de operación colaborativa no convierte automáticamente en segura una aplicación de manipulación; la pieza de trabajo y el efector final pueden seguir siendo peligrosos incluso cuando las fuerzas del robot están limitadas.

El acceso de servicio es menos visible durante la adquisición, pero importa después de la instalación. Compruebe el acceso a los consumibles de la pinza, filtros de vacío, tendido de cables, puntos de lubricación cuando corresponda, controlador del robot, interfaces de máquina y dispositivos de seguridad. Confirme cómo se diagnosticarán las fallas y quién es responsable de la interfaz entre el robot, el efector final, el transportador y la máquina de proceso. La mejor configuración técnica es aquella que un equipo de mantenimiento puede comprender, restablecer y mantener sin modificar repetidamente el programa validado.

Wuxi Samgins International Trade Co., Ltd., establecida en 2012 en Wuxi, provincia de Jiangsu, trabaja con categorías de equipos que suelen coincidir en células de fabricación: equipos de soldadura automática, máquinas de corte CNC, máquinas herramienta y tornos CNC, robots de soldadura, equipos de producción de vigas H, máquinas plegadoras y cizallas, sistemas de desbarbado y maquinaria relacionada. Esta perspectiva más amplia de los equipos resulta útil al evaluar interfaces, en lugar de tratar el robot como una compra aislada. La producción y el diseño se organizan de acuerdo con el sistema de calidad ISO9001 y las normas CE de la UE, mientras que los requisitos finales de conformidad siempre deben confirmarse según el mercado de destino y la configuración completa de la célula.

Una lista práctica de verificación para la aprobación

Antes de aprobar un proyecto de robot de manipulación, solicite confirmación documentada de la carga útil combinada, el centro de gravedad, los momentos de muñeca, la inercia y todas las variantes del efector final. Revise una simulación completa de alcance utilizando las dimensiones reales de la máquina y los utillajes. Valide la estimación del tiempo de ciclo como una secuencia de eventos robóticos y no robóticos. Defina la confirmación de recogida, la recuperación de errores y el comportamiento ante pérdida de piezas. Por último, acuerde las condiciones de aceptación: piezas representativas, rendimiento esperado, criterios de colocación, funciones de seguridad, servicios auxiliares, interfaces de control y responsabilidades durante la puesta en marcha.

Un robot bien elegido no es necesariamente la unidad de mayor capacidad o más rápida disponible. Es aquel cuyo caso de carga, espacio de trabajo, perfil de movimiento, herramientas y proceso circundante se han comprobado con rigor. Cuando esas decisiones se toman conjuntamente, la automatización resulta más fácil de poner en marcha y es mucho menos probable que decepcione una vez que comienza la producción.
