Выбор промышленного робота для перемещения: критерии грузоподъемности, радиуса действия, времени цикла и концевого эффектора

Выбор промышленного робота для перемещения редко сводится к выбору модели с наибольшей грузоподъемностью или самой высокой заявленной скоростью. В реальной ячейке изготовления, механической обработки, сварки или подготовки материалов робот должен перемещать определенную деталь с определенным инструментом по заданной траектории, сохраняя устойчивость на протяжении тысяч циклов. Характеристика, которая выглядит достаточной в рекламном проспекте, может оказаться предельной после учета веса захвата, смещенных нагрузок, прокладки кабелей, доступа к оснастке, вариаций деталей и возвратных движений.

Для технических специалистов практический вопрос заключается не в том: «Какой робот больше?» Он звучит так: «Какой робот сможет надежно и безопасно выполнить этот процесс в требуемом производственном ритме, не создавая проблем с обслуживанием или интеграцией?» Грузоподъемность, радиус действия, время цикла, повторяемость и конструкцию концевого эффектора необходимо оценивать как единую систему. Их преждевременное рассмотрение по отдельности является одной из наиболее распространенных причин выбора избыточно крупных роботов, недостаточно эффективных ячеек и дорогостоящих доработок.

Начинайте с процесса, а не с каталога роботов

Прежде чем сравнивать семейства роботов, определите задачу перемещения в эксплуатационных терминах. Это включает состояние поступающей детали, диапазон веса, габариты, центр тяжести, ориентацию захвата, место назначения, требуемый допуск позиционирования и действия в случае неправильного размещения детали. Робот, загружающий стальные заготовки в листогибочный пресс, сталкивается с иными ограничениями, чем робот, обслуживающий токарный станок с ЧПУ, укладывающий вырезанные листы или перемещающий сварные сборки между станциями.

Карта процесса должна включать не только номинальное движение захвата и размещения. Следует зафиксировать, где оператор загружает материал, как подается деталь, создают ли разделители или масло сложности при захвате, ограничивают ли доступ дверца станка или защитное ограждение и должен ли робот ожидать оборудование, расположенное выше по потоку. Во многих ячейках ограничивающим фактором является не движение робота. Это может быть разжим зажима, индексирование конвейера, последовательность разгрузки стола резки или ручная проверка качества.

Также полезно классифицировать заготовки по семействам, а не выбирать оборудование для одной идеальной детали. Система перемещения, созданная только для самого тяжелого или самого крупного компонента, может быть неоправданно дорогой для повседневного производства. И наоборот, выбор по средней детали может не оставить достаточного запаса для задач, которые фактически приводят к простоям. Правильной основой проектирования обычно является реалистичный рабочий диапазон: детали, которые предполагается регулярно обрабатывать, а также предсказуемые исключения, которые должна учитывать ячейка.

Грузоподъемность означает больше, чем вес детали

Номинальную грузоподъемность часто ошибочно понимают как максимальный вес заготовки. В действительности робот несет деталь, концевой эффектор, монтажное оборудование, датчики, пневматические или вакуумные компоненты, кабельный пакет и иногда интерфейс быстрой смены. Значение имеет суммарная масса на запястье робота, а также центр тяжести нагрузки и ее момент инерции.

Легкий, но длинный стальной профиль может предъявлять более высокие требования, чем компактный и более тяжелый компонент, поскольку его центр тяжести находится далеко от фланца робота. При ускорении или остановке манипулятора такое смещение создает момент на запястье и повышенную динамическую нагрузку на оси. Плоские листы создают аналогичную проблему: их масса может быть небольшой, но размеры, гибкость и склонность к прогибу могут ограничивать ускорение и требовать захвата с более тщательно продуманной опорой.

Поэтому при техническом анализе следует запрашивать у производителя робота данные о допустимом моменте на запястье и моменте инерции, а не только его грузоподъемность. Поставщик или интегратор робота должен проверить фактическую модель инструмента и детали относительно предполагаемого рабочего цикла. Это особенно важно, если захваты еще находятся на стадии проектирования. Робот, выбранный лишь с небольшим запасом по статической грузоподъемности, может быстро стать непригодным после добавления надежного промышленного захвата, клапанного острова, датчика столкновения и защитных компонентов.

Избыточный размер не всегда является решением. Значительно более крупный робот может требовать больше места на полу, иметь более высокую стоимость приобретения и менее благоприятные характеристики при работе с небольшими деталями. Цель состоит в обоснованном запасе, основанном на реальном случае нагрузки и профиле движения, а не в применении общего правила к каждому проекту.

Радиус действия необходимо проверять в трех измерениях

Максимальный радиус действия — еще один показатель, который может вводить в заблуждение. Робот может технически достигать точки на внешней границе своей рабочей зоны, но иметь неудобные углы сочленений, ограниченную свободу запястья, сниженную скорость или неблагоприятный подход к оснастке. Полезная рабочая зона определяется всей ячейкой: постаментом робота, геометрией захвата, проемом станка, высотой стеллажа деталей, ограждениями, зоной для обслуживания и расположением всех технологических станций.

При обслуживании станков необходимо анализировать как путь загрузки, так и разгрузки. Может ли робот войти в станок при безопасной ориентации инструмента? Может ли он обойти кулачки патрона, тиски, щупы или внутренние ограждения? Не приблизится ли запястье к сингулярности при введении детали? При паллетировании или штабелировании так же тщательно проверяйте нижние положения, как и верхние; на нижних слоях штабеля часто возникают помехи со стороны плеча и ограничение вертикального доступа.

Цифровое исследование радиуса действия имеет большую ценность, но оно должно отражать реальные размеры, а не упрощенные блоки. Учитывайте прокладку кабелей, зажимы, установочные штифты и фактический контур захвата. Затем испытайте наиболее сложные детали в самых труднодоступных положениях станций. Это часто показывает, что небольшая корректировка постамента, поворот оснастки или иное расположение стеллажей позволяют использовать меньшего и более эффективного робота.

Время цикла — это расчет всей системы

Показатели скорости робота не равны производительности ячейки. Опубликованные скорости осей или показатели стандартного цикла являются полезными ориентирами, однако фактическое время цикла зависит от расстояния перемещения, ограничений ускорения, инерции нагрузки, точности траектории, срабатывания захвата, проверок системами машинного зрения или датчиками, блокировок станка и времени, необходимого для предшествующего процесса. Робот может быстро завершить движение и все равно ожидать несколько секунд сигнал готовности двери, оснастки или станка.

Разделите цикл на измеримые события: обнаружение детали, подтверждение захвата, перемещение, изменение ориентации, размещение, подтверждение отпускания, возвратное движение и обмен сигналами. Добавьте время, не связанное с роботом. Это упрощает определение участков, где инженерные усилия окажут наибольшее влияние. Сокращение длинной траектории, применение двойных захватов или предоставление роботу возможности подготовить следующую деталь во время цикла станка могут быть более ценными, чем выбор робота с более высокой номинальной скоростью.

Не оценивайте время цикла только в идеальных условиях. Учитывайте влияние вариаций деталей, периодических повторных попыток, проверок пустого захвата и зон безопасной скорости рядом с операторами или общим оборудованием. Если заявленное время цикла основано на агрессивном ускорении при большой смещенной нагрузке, подтвердите, что возникающая вибрация не ухудшит размещение и не сократит срок службы захвата. Стабильное повторяемое движение обычно полезнее теоретической пиковой производительности, которую невозможно поддерживать.

Концевой эффектор часто определяет работоспособность ячейки

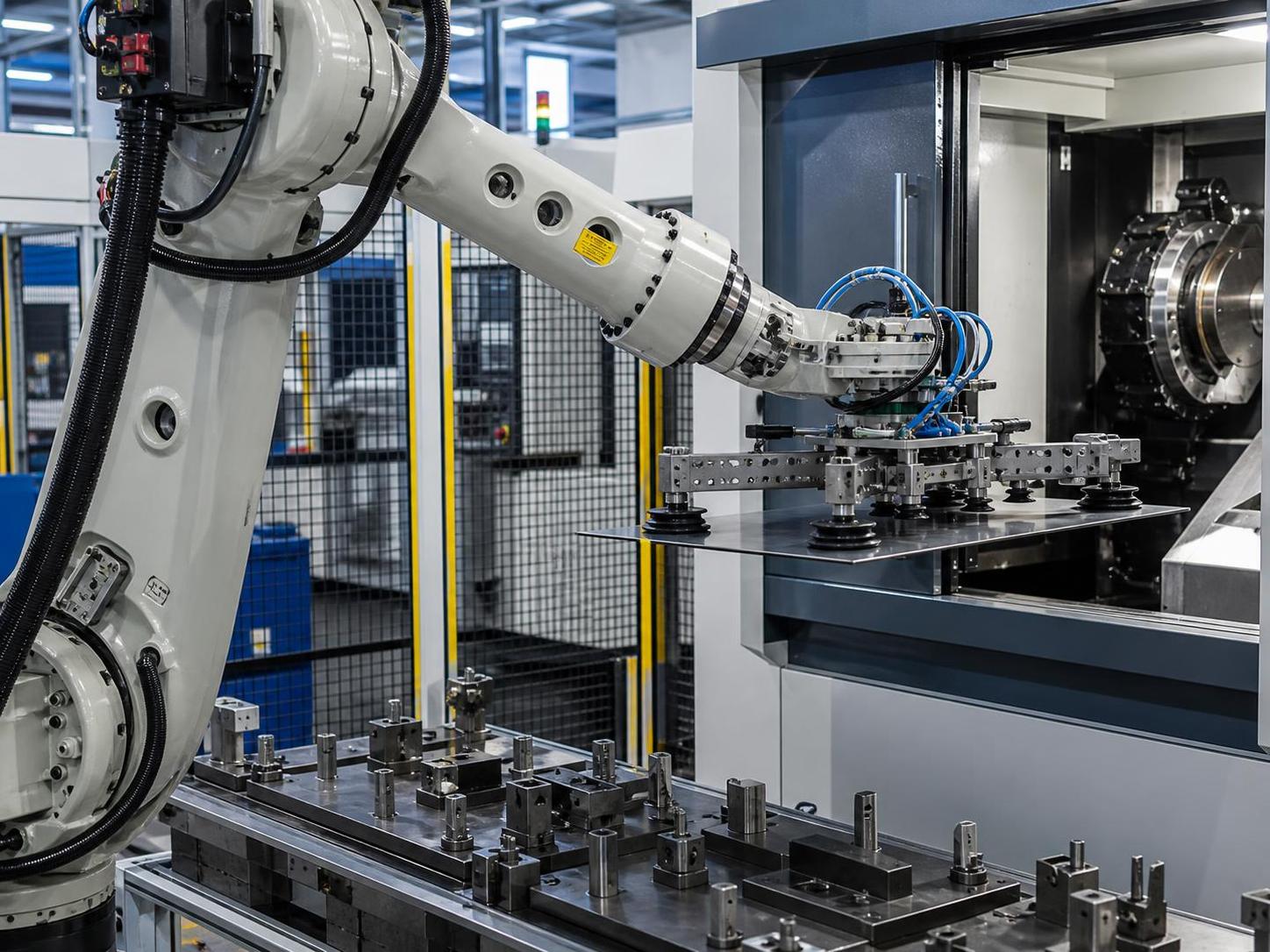

Концевой эффектор является непосредственным интерфейсом между автоматизацией и заготовкой. Его выбор должен начинаться с физических свойств детали: состояния поверхности, пористости, температуры, острых кромок, масла, геометрии, жесткости и допустимых зон контакта. Вакуумные присоски могут быть очень эффективны для чистого плоского листа, но при изменяющихся размерах листа могут требовать контроля вакуума и нескольких зон. Магнитные захваты могут подходить для ферромагнитных материалов, однако необходимо тщательно учитывать окалину на поверхности, остаточные детали и безопасное отпускание. Механические захваты могут обеспечивать более надежное удержание, но способны создавать следы, деформацию или ограничения доступа.

Грамотная конструкция захвата отвечает на ряд непростых вопросов. Что подтверждает захват детали? Что происходит, если присоска заблокирована, магнит касается двух деталей или компонент деформирован? Может ли инструмент выдерживать заусенцы и обрезные кромки? Достаточна ли жесткость для предотвращения колебаний при перемещении? Могут ли операторы заменять изнашиваемые детали, не нарушая калибровку робота? Эти детали влияют на доступность оборудования гораздо больше, чем привлекательная спецификация робота.

Для смешанного производства может быть оправдана быстро сменяемая оснастка или настраиваемый захват, но гибкость имеет свою цену. Дополнительные интерфейсы увеличивают массу, сокращают радиус действия и создают больше точек, требующих проверки. Специализированный концевой эффектор часто предпочтительнее там, где номенклатура продукции ограничена, а производительность критична. Когда использования нескольких семейств деталей избежать невозможно, рассчитывайте массу и центр тяжести каждого инструмента отдельно; «стандартный» инструмент может не быть определяющим случаем нагрузки.

Повторяемость, точность и связь с оснасткой

Повторяемость робота описывает, насколько стабильно манипулятор возвращается в обученную позицию. Ее не следует путать с абсолютной точностью в системе координат предприятия. В фиксированной, хорошо спроектированной ячейке повторяемость может быть более значимым показателем, поскольку робота можно обучить относительно стабильной оснастки. Если поступающие материалы различаются, станции перемещаются или робот должен находить детали на конвейере с изменяющимся положением, могут потребоваться дополнительные датчики, машинное зрение или податливая оснастка.

Оснастка заслуживает такого же тщательного анализа, как и робот. Робот с высокой повторяемостью не способен компенсировать позиционер, накапливающий окалину, деформированный опорный стол или гибкий стеллаж. При планировании приемки определите фактическое требование к размещению: деталь лишь перемещается, подается в станок, позиционируется для сварки или устанавливается для точной вторичной операции? Ответ определяет, достаточно ли механических направляющих или необходима замкнутая проверка.

Интеграция с оборудованием для резки и изготовления

Автоматизация перемещения часто оценивается совместно с оборудованием для резки с ЧПУ, сварки, гибки и механической обработки. В таких проектах систему передачи следует учитывать с самого начала, а не добавлять после окончательного утверждения компоновки основного станка. Например, портальная установка резки с пролетом рельсовой системы от 4 000 до 7 000 мм и полезной шириной резки от 3 200 до 6 200 мм может производить детали, существенно различающиеся по размерам и характеристикам перемещения. Робот или вспомогательное перегрузочное устройство должны учитывать не только готовый профиль, но и удаление скелета листа, разделение вырезанных деталей и безопасные зоны сбора.

При обработке углеродистой или низкоуглеродистой стальной плиты метод резки и состояние кромки могут влиять на выбор захвата. Система, сочетающая газовую и плазменную резку, может обеспечивать толщину газовой резки 6–180 мм и толщину плазменной резки 1–50 мм в зависимости от источника плазмы. Для толстых деталей может потребоваться иная стратегия подъема, чем для тонких вложенных заготовок; узкие полосы могут прогибаться, а тяжелые профили требуют учета центра тяжести и зазоров для предотвращения столкновений. Многорезаковая резка прямых полос с конфигурациями до 19 резаков также может существенно изменить последующий поток деталей.

Для специалистов, планирующих интегрированную линию изготовления, такое оборудование, как станок для газовой резки с ЧПУ, следует рассматривать вместе с логикой разгрузки, идентификацией деталей, буферной емкостью и следующим процессом. Точность резки, стратегия раскроя и скорость схода деталей со стола влияют на практичность роботизированного перемещения и требуемый объем буферизации. Робот не может восстановить поток, если последующие станции не имеют мощности для приема смешанных деталей.

Безопасность, доступ для обслуживания и системы управления — критерии выбора

Проектирование безопасности должно быть определено на стадии концепции. Подход к защитным мерам зависит от оценки рисков, опасностей, связанных с деталями, компоновки ячейки, режимов работы и применимых местных требований. Особого внимания заслуживают тяжелые детали, острые обрезные кромки, горячий материал и накопленная пневматическая или магнитная энергия. Совместный режим работы не делает операцию перемещения автоматически безопасной; заготовка и концевой эффектор могут оставаться опасными даже при ограниченных усилиях робота.

Доступ для обслуживания менее заметен на этапе закупки, но приобретает значение после монтажа. Проверьте доступ к расходным материалам захвата, вакуумным фильтрам, кабельным трассам, точкам смазки при их наличии, контроллеру робота, интерфейсам станка и устройствам безопасности. Уточните, как будут диагностироваться неисправности и кто отвечает за интерфейс между роботом, концевым эффектором, конвейером и технологическим станком. Наилучшее техническое решение — то, которое команда обслуживания может понимать, сбрасывать и поддерживать без постоянного изменения проверенной программы.

Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в городе Уси, провинция Цзянсу, работает с категориями оборудования, которые обычно объединяются в производственных ячейках: автоматическим сварочным оборудованием, станками для резки с ЧПУ, станками с ЧПУ и токарными станками, сварочными роботами, оборудованием для производства H-образных балок, гибочными и гильотинными станками, системами удаления заусенцев и сопутствующим оборудованием. Такой широкий взгляд на оборудование полезен при оценке интерфейсов вместо рассмотрения робота как отдельной закупки. Производство и проектирование организованы в соответствии с системой качества ISO9001 и стандартами ЕС CE, при этом окончательные требования соответствия всегда следует подтверждать с учетом рынка назначения и полной конфигурации ячейки.

Практический контрольный список для утверждения

Перед запуском проекта промышленного робота для перемещения запросите документированное подтверждение суммарной грузоподъемности, центра тяжести, моментов на запястье, момента инерции и всех вариантов концевого эффектора. Проверьте полную симуляцию радиуса действия с использованием фактических размеров станка и оснастки. Подтвердите расчет времени цикла как последовательность роботизированных и нероботизированных событий. Определите подтверждение захвата, восстановление после ошибок и действия при потере детали. Наконец, согласуйте условия приемки: представительные детали, ожидаемую производительность, критерии размещения, функции безопасности, инженерные коммуникации, интерфейсы систем управления и ответственность при вводе в эксплуатацию.

Правильно выбранный робот не обязательно является устройством с наибольшей грузоподъемностью или максимальной доступной скоростью. Это робот, для которого честно проверены случай нагрузки, рабочее пространство, профиль движения, оснастка и окружающий процесс. Когда эти решения принимаются совместно, автоматизацию легче вводить в эксплуатацию, и она значительно реже разочаровывает после начала производства.
