На загруженном заводском участке материалы редко остаются там, где они нужны, надолго. Стальной лист необходимо переместить на станцию резки, обработанную деталь нужно выгрузить, сварную сборку требуется передать на контроль, а готовые компоненты необходимо отсортировать для следующей операции. Каждое перемещение по отдельности может выглядеть простым. Однако в масштабе сотен или тысяч циклов эти небольшие задачи могут стать серьезным источником задержек, травм, нестабильной обработки и нагрузки на персонал.

Робот для перемещения материалов предназначен для автоматизации этих перемещений. Он захватывает, позиционирует, загружает, выгружает, сортирует, переносит или штабелирует материалы и заготовки между производственными этапами. В зависимости от применения он может использовать захват, вакуумные присоски, магнитную оснастку, вилы, зажимы или специальный концевой инструмент. Его задача заключается не только в замене человека, переносящего деталь, но и в том, чтобы сделать поток материалов более предсказуемым и взаимосвязанным.

Для компаний, рассматривающих автоматизацию, практический вопрос состоит не в том, насколько впечатляют роботы. Вопрос в том, где робот для перемещения материалов может дать наиболее заметный производственный эффект — и где традиционная обработка материалов все еще может быть лучшим выбором.

Что на самом деле делает робот для перемещения материалов?

Роботы для перемещения материалов — это промышленные роботы, предназначенные главным образом для перемещения материалов, а не для таких процессов, как резка, сварка или окраска. Однако в реальном производстве эти границы часто пересекаются. Робот, загружающий станок с ЧПУ, также может правильно ориентировать заготовку. Сварочная ячейка может использовать роботизированное движение для установки компонента, перестановки сборки и поддержки последовательности сварки. Робот-паллетайзер может проверять этикетку или разделять детали по производственным партиям перед их штабелированием.

Наиболее распространенные задачи включают:

• Загрузку сырья в токарные станки с ЧПУ, обрабатывающие центры, прессы и станки для резки
• Выгрузку готовых деталей без ожидания возвращения оператора к станку
• Перемещение заготовок между станциями сварки, шлифования, удаления заусенцев, нанесения покрытий и контроля
• Захват и укладку деталей с конвейеров, паллет, приспособлений или из контейнеров
• Сортировку продукции по размеру, модели, статусу качества или назначению
• Штабелирование листов, профилей, коробок или готовых сборок для транспортировки или хранения
• Безопасную обработку горячих, острых, тяжелых, неудобных или повторяющихся заготовок

Его производительность зависит не только от вылета манипулятора и грузоподъемности. Важны также время цикла, повторяемость, требуемая точность позиционирования, доступная площадь пола, конструкция захвата, защитные ограждения, вариации заготовок и связь с окружающим оборудованием. Робот, технически способный поднять деталь, все же может оказаться неподходящим, если он не может надежно находить, захватывать или отпускать эту деталь в требуемом производственном ритме.

Почему перемещению материалов следует уделять больше внимания

Производители часто считают сварку, механическую обработку или лазерную резку «основными» производственными операциями. Однако эти процессы нередко тратят значительное время на ожидание материала. Станок с ЧПУ может простаивать, пока оператор выгружает готовый компонент. Сварочная станция может ожидать позиционирования крупной изготовленной секции. Последующий процесс может быть готов, но детали поступают неравномерными партиями, поскольку ручное перемещение меняется от смены к смене.

Именно поэтому робот для перемещения материалов часто создает ценность за пределами своей непосредственной станции. Он сокращает промежутки между операциями и обеспечивает более надежный ритм производственного планирования. Вместо того чтобы рассматривать загрузку и выгрузку как вспомогательную работу, предприятие может проектировать их как часть самого процесса.

Это особенно важно в условиях металлообработки, где детали могут быть тяжелыми, маслянистыми, с острыми кромками, горячими после обработки или сложными для стабильного захвата. Повторяющееся ручное перемещение может создавать реальную нагрузку на операторов, а нерегулярное позиционирование может привести к повреждению приспособлений, неточной обработке или предотвратимой доработке.

Где робот для перемещения материалов обеспечивает наибольшую ценность

1. Обслуживание станков с ЧПУ с высокой повторяемостью

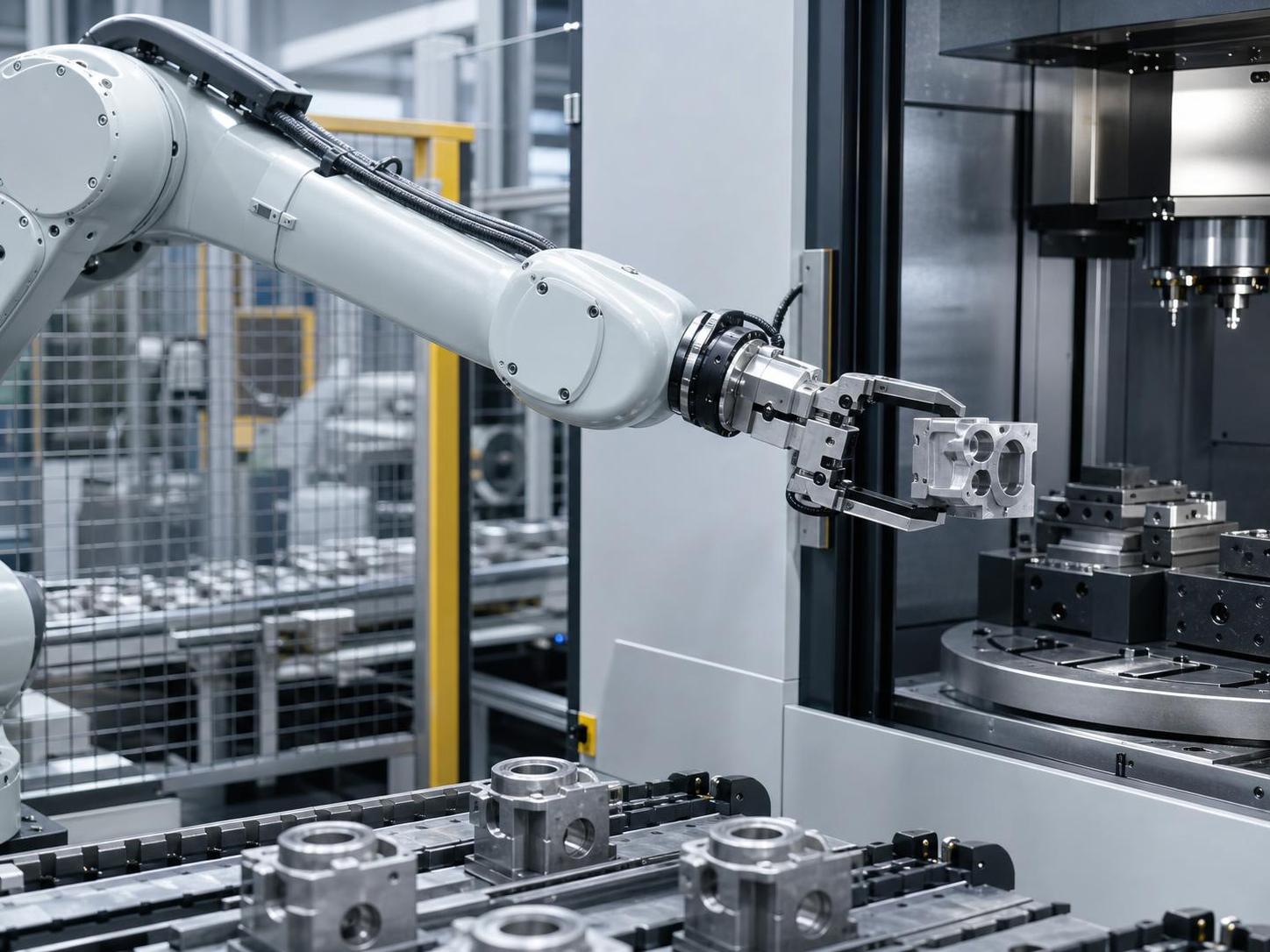

Обслуживание станков — одно из наиболее распространенных применений робота для перемещения материалов. Робот подает заготовку в токарный станок с ЧПУ, фрезерный станок, обрабатывающий центр или шлифовальный станок; затем он извлекает готовую деталь и размещает ее в назначенном лотке, на конвейере или паллете.

Наибольшая ценность достигается, когда детали имеют стабильную геометрию, циклы часто повторяются, а станок в противном случае простаивает между заданиями. В таких условиях автоматизация может обеспечивать более стабильную загрузку шпинделя и снижать необходимость для операторов тратить время на повторяющиеся задачи загрузки. Вместо этого операторы могут сосредоточиться на наладке, управлении инструментом, проверках качества и исключительных ситуациях — работе, требующей суждения.

Обслуживание станков не ограничивается небольшими компонентами. При соответствующей грузоподъемности и оснастке роботы могут работать с отливками, изготовленными кронштейнами, валами, листами и другими крупными заготовками. Ключевое значение имеет тщательная оценка ориентации детали, поверхностей захвата, загрязнения стружкой и того, как робот будет работать с деталями, поступающими не в совершенно одинаковом положении.

2. Сварочные и производственные линии с крупными или длинными заготовками

В производстве строительных стальных конструкций, листового металла и тяжелого оборудования перемещение часто становится сложным, поскольку заготовка не является компактной или легкодоступной. Длинные балки, рамы, панели и изготовленные сборки могут требовать многократного перепозиционирования до продолжения сварки. Проблема заключается не только в весе; важны также вылет, ориентация и обеспечение безопасности рабочей зоны при сохранении приемлемого темпа.

Роботизированные сварочные системы могут объединять автоматизацию процесса с контролируемым перемещением заготовок. Например, конфигурация робота, установленного на рельсе, расширяет рабочую зону вдоль длинного производственного участка. Такой подход может быть особенно актуален для повторяющегося изготовления удлиненных компонентов, когда вылета стационарного робота недостаточно.

Одним из примеров является 7-осевой сварочный робот рельсового типа, предназначенный для зональной сварки с сервоприводной подвижной кареткой. Его заявленная рабочая возможность включает заготовки длиной до 12,000 mm, шириной 1,200 mm и высотой 650 mm, а конфигурации могут быть адаптированы для более длинных производственных задач. В ячейке такого типа перемещение материалов и планирование сварки тесно связаны: заготовка поднимается на платформу, информация о сварке выбирается из 3D-чертежа, и робот перемещается в необходимые зоны сварки. Для очень длинных сборок несколько роботов могут работать по секциям вместо того, чтобы заставлять один агрегат покрывать непрактичное расстояние.

Для покупателей это иллюстрирует важный момент: робот для перемещения материалов не всегда выглядит как отдельный манипулятор для захвата и укладки. В некоторых производственных системах его ценность заключается в скоординированном движении по рельсу, приспособлению, позиционеру или передаточной платформе.

3. Перемещение листового металла между процессами

Производство листового металла включает множество переходов: резку, гибку, вальцовку, выравнивание, удаление заусенцев, обработку кромок, сварку и окончательный контроль. Ручное перемещение является обычным, однако листы могут быть сложны для захвата, подвержены царапинам и неудобны для точного позиционирования. Система перемещения на вакуумной или магнитной основе может перемещать плоский материал с большей повторяемостью, если состояние поверхности и тип материала подходят.

Наибольшая возможность часто заключается в предотвращении узких мест между станками. Например, если станок лазерной резки производит вложенные детали быстрее, чем их можно отделить и передать, последующая гибка или удаление заусенцев может испытывать нехватку материала. Автоматизация не обязана решать все этапы одновременно. Даже целевая передаточная ячейка между двумя высокопроизводительными операциями может стабилизировать линию.

Необходима осторожность при работе с тонкими листами, маслянистыми поверхностями, перфорированными деталями и смешанными марками материалов. Вакуумный захват может подходить не для каждого компонента; магнитные инструменты ограничены ферромагнитными материалами; механическим зажимам требуются надежные кромки или зоны захвата. Выбор оснастки должен основываться на реальных образцах, а не только на CAD-моделях.

4. Паллетирование, депаллетирование и перемещение в конце линии

В конце производства перемещение продолжает влиять на качество и эффективность поставок. Компоненты необходимо размещать так, чтобы защитить поверхности, обеспечить прослеживаемость и сделать последующую транспортировку практичной. Робот может штабелировать продукцию по согласованным схемам, разделять различные артикулы и подготавливать паллеты к отгрузке или хранению.

Это применение привлекательно, когда ручное паллетирование связано с повторяющимся подъемом, нестабильными схемами укладки или передачей работы между несколькими сменами. Оно также может улучшить видимость производственного выпуска, поскольку каждый завершенный цикл привязан к определенному месту, количеству паллет или статусу партии.

Тем не менее паллетирование не всегда является подходящим решением, когда размеры продукции постоянно меняются, упаковка нестабильна или объем производства слишком мал, чтобы оправдать специализированную оснастку. Гибкие захваты и системы технического зрения могут учитывать вариации, но также добавляют сложность, которую следует оценивать объективно.

Ценность обычно заключается в стабильности, а не только в сокращении трудозатрат

Возникает соблазн оценивать робота для перемещения материалов только по количеству ручных задач, которые он исключает. Доступность рабочей силы является реальной проблемой, особенно для тяжелых или повторяющихся работ, однако более широкая ценность зачастую убедительнее.

• Более предсказуемое время цикла: робот выполняет одну и ту же последовательность движений без усталости и различий между сменами.
• Повышенная безопасность: работники проводят меньше времени рядом с тяжелыми грузами, острыми кромками, движущимися приспособлениями, зонами сварки или горячими заготовками.
• Лучшая непрерывность процесса: станки и производственные ячейки получают детали более стабильно, что сокращает предотвратимые ожидания.
• Повторяемое позиционирование: правильная подача детали может поддерживать более стабильную механическую обработку, сварку, контроль или сборку.
• Полезные производственные данные: роботизированные ячейки могут записывать циклы, сигналы тревоги, состояния простоя и рабочие условия для последующего анализа.
• Более содержательное использование квалифицированного труда: опытные операторы могут сосредоточиться на наладке, качестве, координации обслуживания и решении проблем, а не на постоянном подъеме и перемещении.

Безопасность заслуживает особого внимания. Правильно спроектированная роботизированная ячейка включает оценку рисков, ограждения или защитные устройства, аварийные остановы, безопасные рабочие зоны и четкую индикацию состояния. В крупном автоматизированном оборудовании видимые сигнальные лампы могут помочь сотрудникам понять, работает ли система, приостановлена или находится в состоянии неисправности. Безопасная автоматизация — это не просто робот, размещенный рядом со станком; это скоординированное рабочее пространство, разработанное для ответственной совместной работы людей и оборудования.

Когда автоматизация может не быть немедленным решением

Робот для перемещения материалов не является универсальным средством для решения каждой производственной проблемы. Мелкосерийные индивидуальные заказы с постоянно меняющимися заготовками могут лучше обслуживаться гибким ручным перемещением, подъемными средствами или более простыми приспособлениями. Если качество на предыдущем этапе нестабильно, автоматизация передачи может лишь быстрее перемещать дефектные детали. Аналогично, робот не может компенсировать неудачную компоновку, неясную маршрутизацию или нестабильные рабочие инструкции.

Производителям следует проявлять осторожность, если предлагаемая ячейка опирается на непроверенные предположения: «все детали будут поступать в одинаковой ориентации», «поверхность всегда будет достаточно чистой для вакуумного захвата» или «операторам никогда не потребуется вмешательство». Промышленная реальность полна исключений. Успешные планы автоматизации учитывают их.

Вопросы, которые следует задать перед выбором робота для перемещения материалов

Перед сравнением марок роботов или запросом коммерческого предложения подробно отобразите текущие перемещения. Зафиксируйте номенклатуру деталей, вес, размеры, положение поступления, частоту перемещения, время цикла процесса и место назначения. Наблюдайте за тем, что делают опытные операторы, когда деталь застревает, смещается, поступает поврежденной или не подходит к приспособлению. Эти небольшие корректировки часто выявляют реальные инженерные требования.

Также полезно определить, является ли целью автономная автоматизация или интегрированная производственная ячейка. Простому роботу для обслуживания станка могут потребоваться только базовые сигналы от станка с ЧПУ. Более совершенная линия может потребовать конвейеров, позиционеров, блокировок безопасности, отслеживания штрихкодов, визуального наведения и связи с системами управления производством.

Для изготовленных изделий учитывайте будущую номенклатуру деталей наряду с текущей загрузкой. Рельсовые и многоосевые системы могут обеспечивать более широкий охват для длинных заготовок, тогда как модульные захваты или настраиваемые приспособления могут сделать ячейку более практичной по мере развития конструкций продукции. Правильная система редко является системой с самым длинным списком функций; это система, которая справляется с реальными производственными вариациями без создания ненужной сложности.

Практический способ определить лучшую отправную точку

Лучший первый проект автоматизации перемещения часто не является самым амбициозным. Ищите повторяющуюся задачу с явной проблемой безопасности, измеримой задержкой, достаточно стабильными заготовками и процессом, который уже работает надежно. Загрузка станков с ЧПУ, передача стандартизированных изготовленных деталей или паллетирование в конце линии могут стать управляемой отправной точкой.

После того как такая ячейка начнет работать стабильно, предприятие получает нечто большее, чем производственную мощность. Оно учится определять детали, готовые для робота, организовывать приспособления, обучать операторов, планировать обслуживание и реагировать на неисправности. Эти уроки значительно упрощают оценку последующих применений — таких как интегрированные системы сварки и перемещения материалов.

В конечном итоге робот для перемещения материалов обеспечивает наибольшую ценность там, где перемещения являются повторяющимися, физически тяжелыми, чувствительными ко времени и тесно связанными с производительностью следующего процесса. Он превращает поток материалов из регулярного прерывания в контролируемую часть производства. Для производителей, работающих с оборудованием с ЧПУ, сварочными системами, станками для резки и производственными линиями, этот контроль может стать основой более безопасной и надежной работы.
