Робот для дуговой сварки — практичное решение для производителей, стремящихся к более стабильному качеству сварных швов, повышению производительности и более безопасной производственной среде. Однако решение об автоматизации следует начинать с анализа заготовки и рабочего процесса, а не с самого робота. Важно определить, достаточно ли повторяемы детали, является ли время сварки реальным узким местом, как часто меняется конструкция изделий и может ли предприятие контролировать сборочные зазоры, подготовку материалов и перемещение деталей.

Для многих предприятий металлообработки роботизированная сварка — это прежде всего не проект по замене рабочей силы. Ее ценность часто заключается в снижении вариативности между сменами, повышении предсказуемости времени цикла, более надежном документировании аттестованных процедур и переводе квалифицированных сварщиков на подготовительные работы, контроль качества, сложный ремонт и ручные работы с более высокой добавленной стоимостью. Технология наиболее эффективна, когда рассматривается как производственная система, а не как отдельная сварочная машина.

Что фактически делает робот для дуговой сварки

Робот для дуговой сварки объединяет промышленную роботизированную руку со сварочным источником питания, горелкой, оборудованием подачи проволоки, программным обеспечением управления, средствами безопасности и, как правило, системой позиционирования или контроля заготовки. Робот перемещает горелку по запрограммированной траектории, в то время как сварочная система создает и поддерживает электрическую дугу между плавящимся проволочным электродом и заготовкой.

Основной принцип знаком каждому, кто работает со сваркой плавящимся электродом в защитных газах, однако роботизированная работа обеспечивает повторяемый угол наклона горелки, скорость перемещения, вылет проволоки, колебательные движения, управление началом и окончанием сварки, а также согласованные изменения параметров. Если деталь стабильно подается роботу, а соединение находится в пределах допусков системы, машина может многократно повторять аттестованную последовательность сварки с минимальными отклонениями.

Такая стабильность является ключевым преимуществом, но одновременно выявляет слабые места предшествующих процессов. Ручной сварщик часто может компенсировать неправильно расположенную пластину, увеличенный зазор или нестабильную прихваточную сварку. Робот может использовать отслеживание шва или адаптивное управление в заданном диапазоне, но не способен превратить слабую производственную дисциплину в стабильный автоматизированный процесс. Роботизированная сварка обычно повышает важность точности резки, стратегии оснастки, качества прихваток, доступа к соединениям и контроля поступающих материалов.

Основные процессы дуговой сварки, используемые в роботизированных ячейках

Наиболее распространенным процессом в роботизированной сварке является сварка плавящимся электродом в защитных газах, часто называемая GMAW или сваркой MIG/MAG в зависимости от защитного газа и применения материала. Она широко используется для конструкций из углеродистой стали, рам, кронштейнов, сварных сборок, компонентов машин и многих изделий из нержавеющей стали. Относительно высокая скорость наплавки и непрерывная подача проволоки делают ее хорошо подходящей для автоматизации.

В рамках GMAW важен режим переноса металла. Короткозамкнутый перенос может быть полезен для тонких материалов, корневых проходов и сварки в различных пространственных положениях, хотя при недостаточном контроле параметров и состояния соединения он может создавать больше брызг. Струйный перенос обычно обеспечивает более высокую скорость наплавки на толстом материале, часто в нижнем или горизонтальном положении. Импульсная GMAW обычно рассматривается, когда производителю требуется более контролируемое тепловложение, лучшая возможность сварки в различных положениях или меньшее разбрызгивание в более широком рабочем диапазоне. Подходящий выбор зависит от толщины материала, конструкции соединения, положения сварки, требуемого внешнего вида, риска деформации и применимой процедуры сварки.

Дуговая сварка порошковой проволокой также может быть автоматизирована, особенно там, где важны более высокая производительность наплавки или допуск к определенным условиям цеха. Она может быть эффективна для изготовления металлоконструкций, однако необходимо тщательно оценить выбор расходных материалов, удаление дыма, требования к удалению шлака и ожидания по качеству поверхности. Ячейка, требующая ручной очистки между проходами, может потерять значительную часть ожидаемой производительности.

Сварка вольфрамовым электродом в защитном газе реже применяется в высокопроизводительной роботизированной сварке металлоконструкций, поскольку она медленнее и требует более строгого контроля процесса, но остается актуальной для тонколистовой нержавеющей стали, алюминия, точных сборок и применений, где критичны внешний вид шва и контроль тепловложения. Роботизированная плазменная сварка используется в более специализированных случаях. Эти процессы могут быть весьма эффективными, но их обоснование обычно связано с конкретными требованиями к качеству или особенностями материала, а не с общей производительностью.

Компоненты, определяющие фактическую производительность

Шестиосевой робот является наиболее заметным компонентом, однако представляет собой лишь одну часть ячейки. Вылет, грузоподъемность, повторяемость, конфигурация запястья, прокладка кабелей и доступ вокруг заготовки влияют на то, сможет ли робот выполнить все необходимые сварные швы. Робот с достаточным номинальным вылетом все же может не получить доступ к соединению, если горелка сталкивается с оснасткой, запястье не может достичь требуемого угла или длинная шейка горелки ограничивает зазор.

Сварочный источник питания и механизм подачи проволоки определяют, насколько надежно процесс может обеспечивать заданные ток, напряжение, форму сигнала и скорость подачи проволоки. Покупателям следует оценить, поддерживает ли источник питания предполагаемые режимы переноса и доступны ли технологические пакеты для используемых материалов и диаметров проволоки. Это особенно важно, когда предприятие планирует сваривать в одной производственной зоне как легкие сварные детали, так и более тяжелые конструкционные секции.

Система горелки заслуживает особого внимания, поскольку она часто является источником простоев. Роботизированная горелка должна выдерживать повторяющиеся перемещения, нагрев, брызги, изгиб кабелей и случайные контактные воздействия. Станции очистки горелок, устройства обрезки проволоки, фрезы для сопел, системы защиты от брызг и процедуры калибровки горелки — не второстепенные принадлежности; они влияют на надежность поджига дуги и объем вмешательства оператора, необходимого в течение смены.

Оснастка и позиционеры имеют не меньшее значение. Стационарная оснастка может обеспечивать превосходную повторяемость для крупносерийных деталей, а сервопозиционеры могут поворачивать компонент, чтобы больше швов выполнялось в благоприятном нижнем положении. Компромисс состоит в том, что специализированная оснастка требует капитальных затрат, места для хранения, обслуживания и времени переналадки. Для предприятий с частой сменой деталей или крупными сварными конструкциями может быть более подходящей схема с меньшей зависимостью от оснастки при условии достаточной надежности методов контроля и определения положения деталей.

Системы безопасности следует считать частью производственного проекта. Типичная ячейка требует огражденного доступа, аварийных остановок, дверей с блокировкой или сканеров безопасности, заземления, контроля дыма и четких процедур загрузки, выгрузки, восстановления работы и технического обслуживания. Требования к соответствию различаются в зависимости от рынка назначения и условий установки. Производители, экспортирующие оборудование или работающие в разных юрисдикциях, должны подтверждать применимые требования по безопасности машин, электрооборудования и сварки, а не предполагать, что сертификация отдельных компонентов распространяется на полностью установленную ячейку.

Где роботизированная дуговая сварка подходит лучше всего

Наилучшими кандидатами обычно являются изделия, сочетающие достаточный объем с управляемой степенью вариативности деталей. Повторяющиеся кронштейны, рамы, компоненты шасси, детали прицепов, сельскохозяйственное оборудование, сборки строительной техники, стеллажи и конструкционные подсборки — распространенные примеры. Изделия не обязательно должны быть неизменными всегда, но соединения должны быть доступными, а производственная команда должна иметь практичный способ загружать детали в стабильной ориентации.

Размер деталей также меняет подход к автоматизации. Небольшие компоненты могут загружаться в компактные ячейки с поворотными позиционерами или двумя станциями. Для средних сварных сборок могут использоваться специализированная оснастка и робот, установленный на основании или рельсовом пути. Длинные балки, колонны, рамы и стальные конструкции часто требуют робота, перемещающегося по рельсу, портальной компоновки или нескольких координированных зон сварки.

Многономенклатурное мелкосерийное производство не является автоматически неподходящим. Традиционное программирование роботов может сделать короткие производственные серии нерентабельными, когда каждая новая деталь требует длительного обучения. Однако системы, использующие проектные данные, визуальное или лазерное сканирование, автоматическое создание траекторий и гибкое размещение, могут снизить нагрузку на программирование. Их успех по-прежнему зависит от качества цифровой модели, стабильности фактического производства и способности обрабатывать исключения, когда физическая деталь не соответствует чертежу.

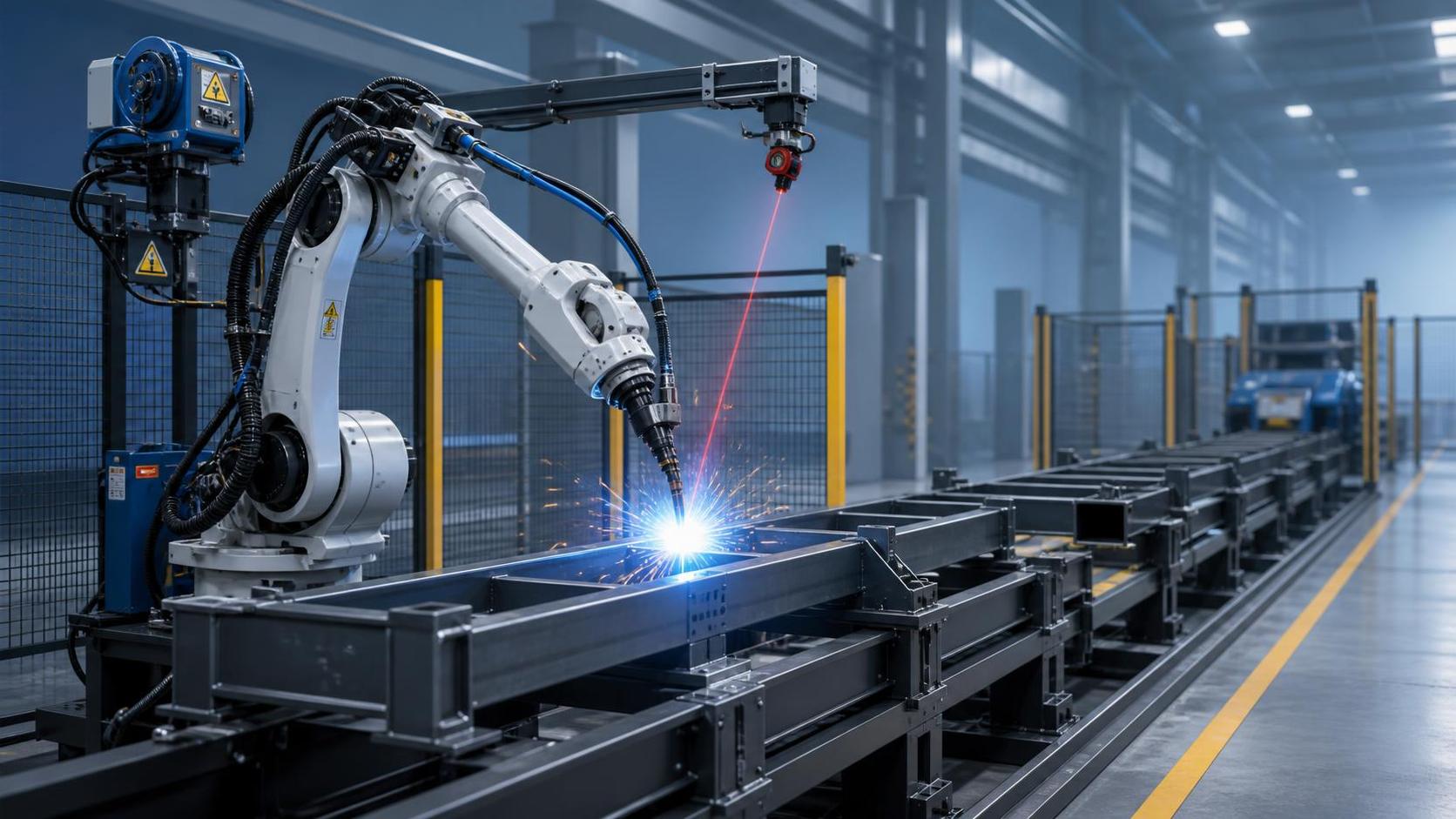

Одним из примеров является консольный сварочный робот BR-2010A Pro/DG12, конфигурация, предназначенная для деталей из конструкционной стали и сварных сборок с меняющимися моделями. Заявленный рабочий процесс использует прямой импорт чертежей TEKLA, лазерно-камерное позиционирование, автоматическое создание программ и отслеживание дуги для коррекции сварки в реальном времени. Такая схема актуальна, когда изготовитель стремится сократить ручное обучение и зависимость от оснастки, но ее следует оценивать как целостную систему: дисциплина работы с чертежами, допуски деталей, компоновка рельсов, метод загрузки и процедуры восстановления работы оператором остаются ключевыми для производительности.

Что робот для дуговой сварки не решает автоматически

Распространенная ошибка — рассчитывать окупаемость инвестиций, учитывая только время горения дуги у квалифицированного ручного сварщика. На практике роботизированный цикл включает загрузку, зажим, сканирование, выбор программы, предсварочные проверки, сварку, очистку, выгрузку и периодическое восстановление работы. Если детали медленно поступают после резки и сборки или оператор тратит слишком много времени на исправление плохо подготовленных сборок, робот может использоваться недостаточно, несмотря на высокую теоретическую скорость сварки.

Еще одно заблуждение состоит в том, что отслеживание шва устраняет необходимость в точных деталях. Отслеживание шва может компенсировать умеренные отклонения положения во время сварки, а лазерное сканирование может определять расположение соединений до начала дуги. Ни одна из этих возможностей не безгранична. Большие зазоры, отсутствующие компоненты, деформированные заготовки, некачественное размещение прихваток, загрязненные поверхности или недоступные соединения все равно могут приводить к браку, остановкам или необходимости ручного вмешательства.

Автоматизация также не отменяет инженерное сопровождение сварки. Конструкция соединения, проволока, защитный газ, требования к предварительному подогреву, температура между проходами, диапазоны параметров и последовательность сварки должны по-прежнему соответствовать материалу и условиям эксплуатации. Если сварные швы подлежат формальному контролю, усталостным нагрузкам, требованиям для работы под давлением или спецификациям заказчика, роботизированный процесс должен быть аттестован и проверен с тем же строгим подходом, который ожидается при ручной сварке.

Вопросы, которые следует задать перед сравнением оборудования

Перед рассмотрением марок роботов или компоновок ячеек соберите производственные данные. Полезный первоначальный анализ должен охватывать семейство деталей, годовые и недельные объемы, марки материалов, диапазон толщин, типы соединений, положения сварки, требуемую длину швов, существующие типичные дефекты, частоту переналадки, доступную производственную площадь и текущее распределение трудовых ресурсов. Краткое исследование времени на нескольких типичных деталях обычно ценнее оценки, основанной на одной идеальной работе.

• Какие детали составляют наибольшую долю повторяющегося времени сварки?
• Стабильны ли расположение и размеры соединений после резки, формовки и прихваточной сборки?
• Может ли робот получить доступ к каждому шву без столкновений или чрезмерных компромиссов по углу горелки?
• Улучшит ли специализированная оснастка выпуск продукции настолько, чтобы оправдать ее стоимость и усилия по переналадке?
• Что происходит, когда деталь выходит за пределы допуска, возникает неисправность подачи проволоки или не удается поджечь дугу?
• Кто будет обслуживать расходные материалы, проверять программы, контролировать швы и восстанавливать работу ячейки после остановки?
• Достаточны ли система удаления дыма, электрическая мощность, сжатый воздух и поток материалов для ожидаемого рабочего цикла?

Планировка цеха может стать решающим ограничением для крупного производства металлоконструкций. Например, консольное рельсовое решение может планироваться с рабочей зоной приблизительно 12 метров в ширину и 2 метра в глубину при длине опорного наземного рельса 12 метров. Для заготовок длиннее этого размера, но короче приблизительно 25 метров, может быть предложена зональная сварка двумя роботами. Эти показатели имеют значение только при проверке фактического пространства для загрузки, безопасных расстояний, габаритов оснастки, перемещения крана, последующей обработки и необходимости обслуживания оборудования.

Как оценить предлагаемую ячейку

Покупателям следует просить поставщиков продемонстрировать типовую деталь, а не полагаться только на общие видеоролики или заявленную скорость робота. Демонстрация должна включать предположения по загрузке деталей, время сканирования или определения положения, подготовку программы, последовательность сварки, требования к очистке и обработку реалистичных отклонений при сборке. Если возможно, используйте деталь со сложными соединениями, а не только с самыми простыми угловыми швами.

Критерии приемки должны быть определены до покупки. Они могут включать время цикла, внешний вид шва, размерную деформацию, результаты испытаний на проплавление или макрошлифов при необходимости, коэффициент успешного поджига дуги, уровень переделок, расход расходных материалов и время, необходимое для перехода на другую деталь. Предприятие также должно уточнить, какие данные, обучение, запасные части, удаленная поддержка и пусконаладка на месте включены. Наиболее функциональное роботизированное оборудование имеет ограниченную ценность, если местная команда не может корректировать утвержденные программы или решать обычные производственные проблемы.

Что меняется в роботизированной сварке

Наиболее значимое развитие заключается не просто в более быстром движении робота. Это растущая связь между инженерными данными и выполнением работ в цехе. Импорт чертежей, автономное программирование, лазерные измерения, системы технического зрения, автоматический выбор параметров и генерация траекторий сварки могут сократить время, необходимое для внедрения новых работ. Это особенно важно для изготовления металлоконструкций, где размеры деталей могут быть большими, а вариативность изделий — существенной.

Одновременно эти инструменты повышают зависимость от дисциплинированного управления данными. Модель, в которой отсутствует информация о сварке, используются непоследовательные наименования или которая не отражает реальную практику цеха, может создавать путаницу вместо повышения эффективности. Предприятия, рассматривающие интеграцию цифрового рабочего процесса, должны определить, кому принадлежат данные модели, кто выпускает редакции, как изменения передаются роботу и как команда предотвращает использование устаревшей программы в цехе.

Поэтому робот для дуговой сварки лучше рассматривать как управляемую производственную возможность. Он наиболее убедителен там, где повторяемые сварочные работы, стабильная подготовка и реалистичный план потока материалов уже существуют или могут быть налажены. Для компаний, выполняющих разнообразные работы с металлоконструкциями, следующий вопрос заключается не в том, возможна ли автоматизация, а в том, могут ли контроль, программирование, планировка и производственная дисциплина сделать гибкость экономически полезной, а не просто технически впечатляющей.
