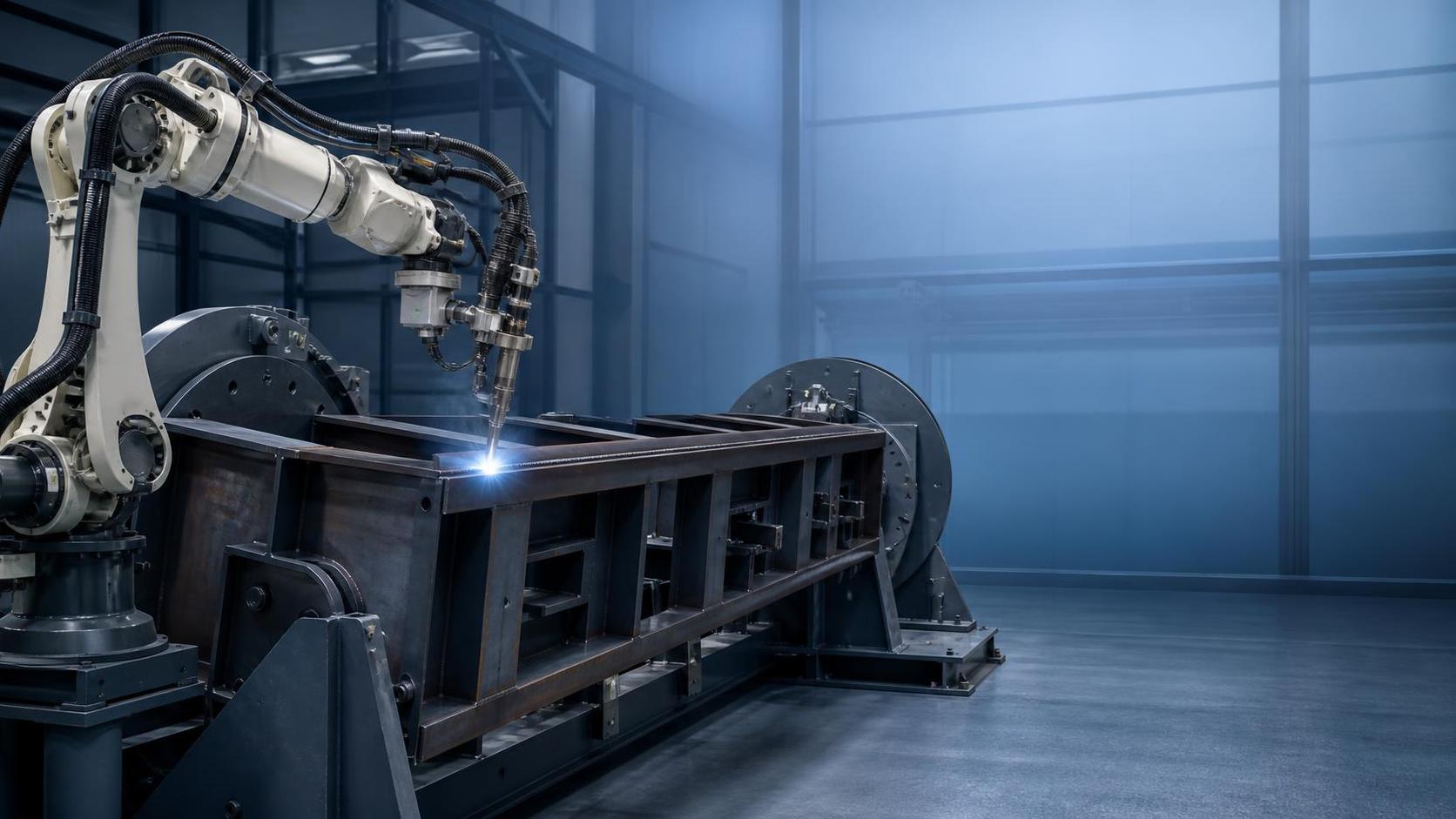

Крупногабаритные сварные конструкции быстро выявляют стоимость робота с недостаточно заданными характеристиками. Длинные сварные швы, тяжелые горелки, кабельные пакеты, оборудование для слежения за швом, позиционеры и продолжительные периоды горения дуги предъявляют к роботу требования, которые могут быть неочевидны при базовом сравнении вылета и цены. Сварочного робота для тяжелых условий следует оценивать как часть комплексной ячейки: подвижная масса на запястье, ожидаемая тепловая нагрузка, способ подачи заготовки и время, необходимое для устранения типовых неисправностей, — все это влияет на стоимость установки и полезную производительность.

Для стальных конструкций, сосудов под давлением, крупных рам, балок, кузовов грузовых автомобилей и аналогичных изделий наиболее экономичной часто является конфигурация, сохраняющая точность траектории и эксплуатационную готовность при фактическом режиме работы. Более низкая первоначальная стоимость оборудования может потерять преимущество, если она требует снижения скорости перемещения, частых термических пауз, ограниченного выбора оснастки или существенных изменений в обработке деталей.

Рабочий цикл должен соответствовать реальному графику сварки

Рабочий цикл описывает, как долго оборудование может работать в течение заданного периода до необходимости охлаждения или восстановления. Этот параметр часто обсуждается применительно к источникам сварочного тока, однако он в равной степени важен для робота, горелки, кабельного пакета, механизма подачи проволоки, системы дымоудаления и позиционера. Ячейка может содержать компоненты с различными ограничениями. Практический предел определяется компонентом, который первым достигает допустимого теплового или механического состояния.

Не следует считать время горения дуги единственным источником нагрузки рабочего цикла. В ходе длительных программ изготовления робот также многократно разгоняется и замедляется, удерживает неудобные углы запястья, перемещается между швами и несет нагретое оборудование горелки вблизи соединения. Процессы с высокой наплавкой могут увеличить тепловое воздействие на переднюю часть. Многопроходные швы могут создавать длительные непрерывные последовательности, даже если каждый отдельный проход в автономной оценке выглядит коротким.

Полезную оценку следует начинать с репрезентативного производственного ассортимента, а не с одной идеальной детали. Определите ожидаемое количество часов сварки в смену, среднюю долю времени горения дуги, самую длительную непрерывную программу, диапазон толщин материала, тип процесса, доступ к соединению и запланированные паузы для загрузки, контроля и обслуживания горелки. Различайте эпизодическую пиковую потребность и обычный график. Оборудование, предназначенное для периодических ремонтных работ, может быть приемлемо при меньшей непрерывной нагрузке, тогда как повторяющаяся сварка конструкций требует характеристик, сохраняющих пригодность в течение запланированного режима работы.

Запрашивайте условия рабочего цикла в письменной форме. Температура окружающей среды, сварочный ток, схема перемещений, скорость робота и конфигурация инструмента могут влиять на заявленные значения. Показатель, указанный без условий, невозможно надежно сравнить. Также стоит уточнить, требуется ли для предлагаемого шкафа управления дополнительное охлаждение, как отводится тепло в области шейки горелки и кабельного пакета и обеспечивает ли компоновка ячейки достаточный зазор для рассеивания тепла.

Грузоподъемность — это динамическая нагрузка, а не вес горелки

Грузоподъемность часто понимают неправильно, поскольку сама горелка может быть относительно легкой. Запястье робота обычно несет корпус горелки, шейку, соединения для проволоки или газа, датчик столкновений, монтажный кронштейн, дополнительный лазерный или тактильный датчик, оборудование поддержки кабелей и иногда интерфейс с устройством очистки. Важна полная масса на конце манипулятора, включая приспособления, которые могут быть добавлены после ввода в эксплуатацию.

Одной массы все же недостаточно. Центр тяжести и момент инерции сильно влияют на нагрузку осей, пределы ускорения, точность остановки и нагрузку на редукторы. Длинный вылет горелки или датчик, установленный далеко от фланца, могут создавать большой момент, даже если общая масса остается ниже номинальной грузоподъемности. Робот может технически поднимать сборку, но не обеспечивать требуемую скорость или повторяемость при запланированном вылете.

Запросите допустимую кривую грузоподъемности по рабочей зоне вместе с разрешенным смещением центра тяжести и значениями инерции. Крупные конструкции часто требуют сварки вблизи максимального вылета, над оснасткой или вокруг ребер жесткости, где доступ вынуждает манипулятор занимать вытянутые положения. Доступная в таких позах грузоподъемность может отличаться от заявленной в каталоге. Восстановление после столкновений, быстрое перепозиционирование между швами и согласованное движение с позиционером следует рассматривать при той же инструментальной нагрузке.

Вылет, жесткость и точность в зоне соединения

Вылет определяет, может ли горелка получить доступ к сварному шву, но не доказывает, что робот способен удерживать стабильный угол горелки на всей траектории. На крупных коробчатых сечениях и сварных рамах роботу может потребоваться работать над зажимами, вокруг косынок или внутри глубокого канала. Каждое условие следует оценивать с учетом фактической геометрии горелки, а не упрощенной рабочей зоны робота.

Повторяемость полезна для возврата в запрограммированные точки, однако ее не следует путать с абсолютной точностью. Робот может стабильно повторять обученное положение, в то время как деталь поступает с отклонениями вследствие резки, сборки с подгонкой, термической деформации или износа оснастки. Крупные сварные конструкции обычно смещаются после прихваточной сварки и после первых проходов с высоким тепловложением. При существенных вариациях детали ячейке могут потребоваться контактное зондирование, слежение за швом по дуге, лазерное наведение, адаптивные процедуры сварки или более контролируемая оснастка.

Жесткость ячейки также имеет значение. Робот, установленный на слабом постаменте, гибкой рельсовой направляющей или неровном фундаменте, может создавать вибрации и смещение положения. То же относится к внешним осям, несущим крупные заготовки. Подтвердите требования к фундаменту, конструкцию опорной плиты, схему анкеровки, допуски выравнивания рельсов и жесткость оснастки, поддерживающей деталь. Эти детали необходимо определить до строительных работ и отгрузки, поскольку корректирующие изменения после установки могут задержать приемочные работы.

Позиционеры и внешние оси меняют структуру затрат

Переориентация заготовки, позволяющая сохранять сварку в благоприятном положении, часто улучшает доступ и стабильность процесса. Однако позиционер необходимо подбирать не только по номинальной массе заготовки. Расчет должен включать оснастку, зажимы, удлинительные рычаги, противовесы, кабельные цепи и центр тяжести заготовки при каждом поворотном положении. Несимметричная нагрузка создает крутящий момент, который может определять выбор раньше общей массы.

Для исключительно длинных сборок напольная рельсовая система или портальная компоновка могут быть предпочтительнее многократного перемещения детали. Такой выбор вводит дополнительные требования к монтажу и обслуживанию: прямолинейность рельсов, защитные кожухи, управление кабелями перемещения, стратегию базирования, интерфейсы ограждений и синхронизацию между роботом и внешней осью. Согласованное движение требует проверки на реальной программе сварки, особенно когда горелка ведет длинный шов при вращении заготовки.

Поток деталей следует планировать одновременно с движением оборудования. Ячейка, обеспечивающая точные сварные швы, но требующая сложного доступа крана, медленной переналадки оснастки или повторного ручного перезажима, может создать узкое место до или после процесса. Учитывайте пространство для поступающего материала, прихваточной сборки, готовых сварных конструкций, контроля, доработки и безопасного разделения зон загрузки и автоматического движения. Негабаритные заготовки также влияют на размеры дверей, внутренние маршруты транспортировки, точки подъема и планирование контейнерных или flat-rack перевозок до поставки.

Совместимость со сварочным процессом нельзя предполагать

Для контроллера робота, источника сварочного тока, механизма подачи проволоки и программного обеспечения процесса требуется определенный интерфейс. Подтвердите поддерживаемый набор процессов, обратную связь по току и напряжению, управление графиком сварки, функции запуска и заполнения кратера, поведение при отводе проволоки, сигналы неисправностей и метод резервного копирования параметров. Для толстой стали планируемую подготовку соединения и стратегию наплавки следует рассматривать вместе с возможностями источника питания. Робот с достаточной грузоподъемностью не может компенсировать технологический комплект, который не способен поддерживать требуемое окно процедуры.

Управление расходными материалами заслуживает внимания в ячейках для крупногабаритных конструкций. Длительные программы повышают ценность надежной подачи проволоки, очистки горелки, контроля сопла, нанесения антипригарного средства и замены контактного наконечника. Автоматизированная станция очистки может сократить перерывы, но занимает производственную площадь и добавляет операции в цикл. Ее размещение должно быть доступно без создания перекручивания кабелей или помех загрузке. Процедура очистки должна основываться на фактических условиях образования брызг, а не выполняться через произвольные интервалы.

Подготовка перед сваркой напрямую влияет на стабильность роботизированного процесса. Резаные кромки, окалина, масло, заусенцы и нестабильные корневые зазоры могут вызывать нестабильное горение дуги и ненадежное слежение за швом. При изготовлении изделий из стального листа маркировка и расположение отверстий также могут влиять на базирование оснастки и последовательность сборки. Если листовые компоненты подготавливаются до сварки, программируемая пробивка и маркировка могут поддерживать прослеживаемую подгонку. Например, станок с ЧПУ для пробивки и маркировки стальных листов может совмещать изготовление отверстий и маркировку на стальных листах за одну установку с учетом требуемых размеров заготовки, толщины и метода последующего базирования.

Время цикла должно включать все, что останавливает дугу

Заявленная скорость сварки сама по себе не отражает производительность. Достоверная модель цикла включает загрузку, зажим детали, выбор программы, подтверждение безопасности, поиск или зондирование, очистку горелки, смену проволоки, перемещение робота, сварку, индексирование позиционера, выгрузку и контрольные точки инспекции. Небольшие задержки вне сварки становятся значительными при их умножении на производственный график.

Сложность программы также может изменить полезное время цикла. Простой угловой шов на жесткой сборке требует меньшего объема зондирования и меньшего количества путей восстановления, чем многопроходное соединение с переменной подгонкой. Попросите показать, как обрабатываются типовые прерывания: неисправности при подгорании проволоки, срабатывания при столкновении, потеря дуги, сбой поиска шва или деталь, загруженная с небольшим смещением. Восстановление должно сохранять правильное положение сварки и не требовать полного перезапуска программы, когда это не нужно.

Автономное программирование может сократить время подготовки ячейки для повторяющихся семейств крупных конструкций, но его ценность зависит от качества модели и постоянства оснастки. Геометрия CAD, сварочные обозначения, данные соединений и координатные привязки требуют согласованного процесса передачи. При изменении чертежей изготовления определите, кто обновляет программы, как идентифицируются редакции и как устаревшая версия не допускается в производство. Неопределенная граница ответственности на этом этапе может создать дорогостоящие задержки при запуске.

Объем монтажа и обслуживаемость требуют коммерческого определения

Установка сварочного робота для тяжелых условий включает не только поставку манипулятора и контроллера. В коммерческом предложении и техническом объеме должны быть указаны ограждения, блокировки безопасности, точки подключения дымоудаления, требования к электропитанию, качество сжатого воздуха, распределение газа, оснастка, внешние оси, сварочный комплект, надзор за монтажом, программирование, ввод в эксплуатацию и критерии приемки. Позиции, обозначенные лишь как «предоставляются другими», должны быть четко распределены до размещения заказа.

Доступ для технического обслуживания является практическим фактором затрат. Проверьте доступ к фильтрам контроллера, кабельным соединениям, точкам смазки, станциям обслуживания горелки, приводам позиционера и компонентам рельсовой системы без демонтажа секций ограждения или перемещения стационарного оборудования. Рекомендации по складским запасам должны различать стандартные расходные материалы, быстроизнашивающиеся детали с прогнозируемой заменой и критически важные компоненты с более длительными сроками поставки. Журналы диагностики, история аварийных сигналов, резервное копирование параметров и условия удаленной поддержки должны быть определены в технической документации.

Приемка должна проводиться на репрезентативных деталях и по согласованным критериям сварки, а не путем демонстрации движения в пустой ячейке. Подтвердите, какие марки материалов, толщины, конфигурации соединений, присадочный металл, газ, оснастка и методы контроля будут использоваться. Если производственные детали недоступны, испытательные образцы должны воспроизводить соответствующие ограничения доступа и положения сварки. Это предотвращает приемку ячейки в условиях, не отражающих работы, для которых она предназначена.

Распространенные ошибки спецификации

• Выбор грузоподъемности по массе горелки без оснастки с последующим добавлением датчика столкновений и оборудования слежения за швом после выбора робота.
• Использование максимального вылета как доказательства доступа без проверки угла горелки, зазора для кабелей, помех от оснастки и ограничений осей на каждом критическом шве.
• Оценка ячейки по среднесуточному времени сварки при игнорировании самой длительной непрерывной работы и теплового состояния горелки и источника питания.
• Выбор позиционера только по массе заготовки без расчета веса оснастки, эксцентричной нагрузки, крутящего момента вращения и измененного центра тяжести после поворота детали.
• Оставление нерешенной стратегии базирования детали. Программа робота не может надежно компенсировать нестабильное расположение оснастки или неконтролируемую деформацию без соответствующего метода зондирования.

Наиболее сильное техническое предложение свяжет грузоподъемность и возможности рабочего цикла робота с фактической сварной конструкцией, процессом, оснасткой и потоком материалов. Такая связь позволяет сравнивать альтернативы по совокупным эксплуатационным требованиям, а не по отдельным каталожным показателям.
