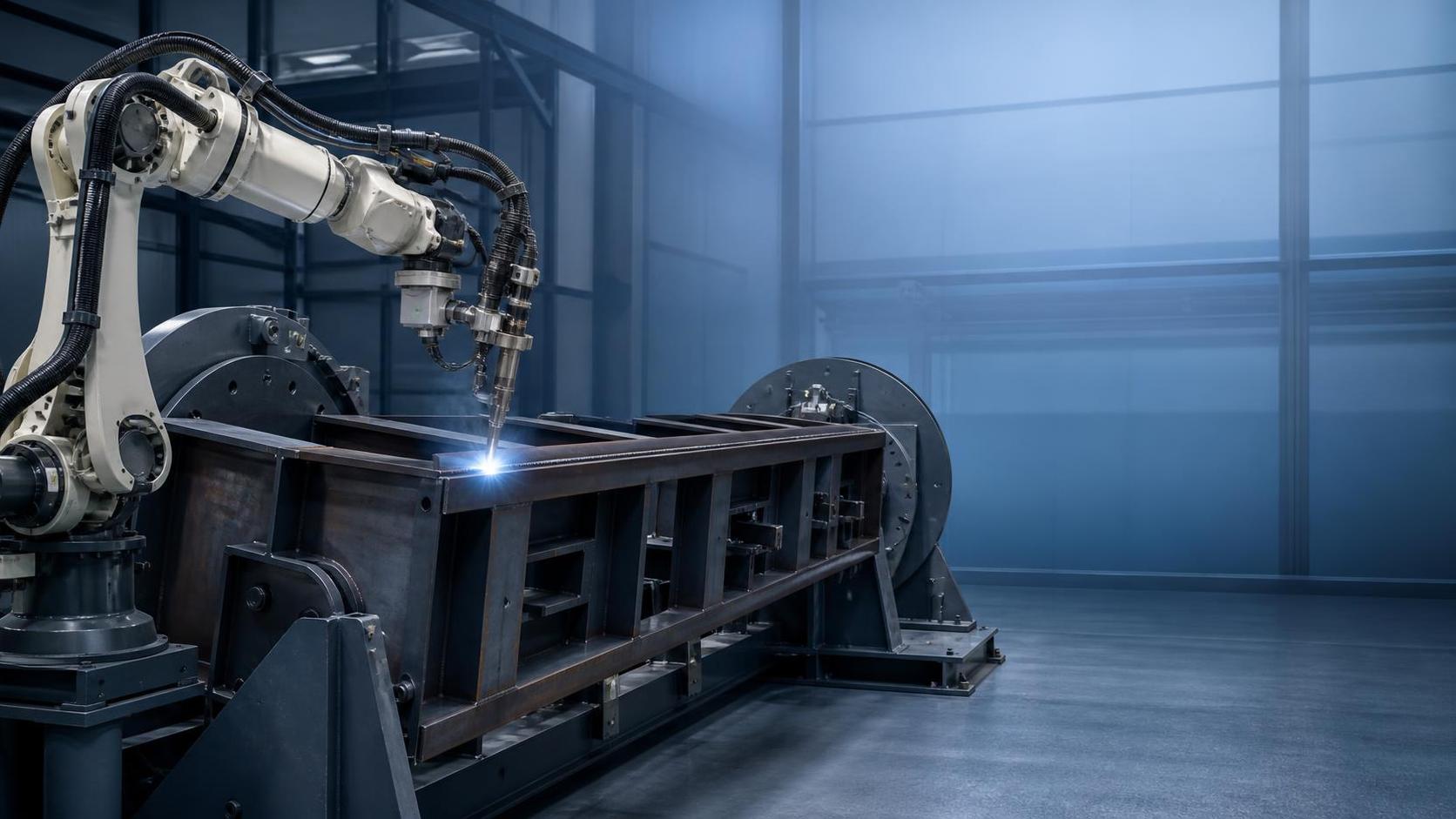

Los grandes conjuntos fabricados revelan rápidamente el coste de un robot con especificaciones insuficientes. Los cordones de soldadura largos, las antorchas pesadas, los conjuntos de cables, el hardware de seguimiento de cordón, los posicionadores y los periodos prolongados de arco activo imponen exigencias al robot que pueden no ser visibles en una comparación básica de alcance y precio. Un robot de soldadura para trabajo pesado debe evaluarse como parte de una célula completa: la masa móvil en la muñeca, la carga térmica prevista, el método de presentación de la pieza y el tiempo necesario para recuperarse de fallos rutinarios afectan al coste instalado y a la producción útil.

Para estructuras de acero, recipientes a presión, bastidores grandes, vigas, carrocerías de camiones y fabricaciones similares, la configuración más económica suele ser la que mantiene la precisión de trayectoria y la disponibilidad bajo el patrón de trabajo real. Un menor precio inicial del equipo puede perder su ventaja cuando requiere una velocidad de desplazamiento reducida, pausas térmicas frecuentes, opciones de utillaje limitadas o cambios restrictivos en la manipulación de las piezas.

El ciclo de trabajo debe reflejar el programa de soldadura real

El ciclo de trabajo describe cuánto tiempo puede operar un equipo dentro de un periodo determinado antes de que se requiera enfriamiento o recuperación. Suele analizarse en las fuentes de alimentación para soldadura, pero es igualmente relevante para el robot, la antorcha, el conjunto de cables, el alimentador de alambre, la extracción de humos y el posicionador. Una célula puede contener componentes con límites distintos. El límite práctico lo establece el componente que primero alcanza su condición térmica o mecánica permitida.

No considere el tiempo de arco activo como la única fuente de carga de trabajo. Durante programas de fabricación largos, un robot también acelera y desacelera repetidamente, mantiene ángulos incómodos de muñeca, se desplaza entre cordones y transporta equipos de antorcha calentados cerca de la junta. Los procesos de alta deposición pueden aumentar la exposición térmica en el extremo frontal. Las soldaduras multipasada pueden generar secuencias continuas prolongadas incluso cuando cada pasada individual parece corta en una estimación offline.

Una evaluación útil comienza con una mezcla de producción representativa en lugar de una única pieza ideal. Establezca el número previsto de horas de soldadura por turno, la proporción media de arco activo, el programa ininterrumpido más largo, el rango de espesores del material, el tipo de proceso, el acceso a las juntas y las pausas planificadas para carga, inspección y mantenimiento de la antorcha. Distinga entre la demanda máxima ocasional y el programa habitual. Un equipo destinado a trabajos de reparación intermitentes puede ser aceptable con una menor carga continua, mientras que la soldadura estructural repetitiva requiere capacidades que sigan siendo adecuadas durante el patrón operativo planificado.

Solicite por escrito las condiciones del ciclo de trabajo. La temperatura ambiente, la corriente de soldadura, el patrón de desplazamiento, la velocidad del robot y la configuración de herramientas pueden influir en los valores publicados. Una clasificación indicada sin condiciones no puede compararse de forma fiable. También conviene aclarar si el armario de control propuesto necesita refrigeración suplementaria, cómo se gestiona el calor en el cuello de la antorcha y el conjunto de cables, y si la disposición de la célula deja suficiente espacio libre para disipar el calor.

La carga útil es una carga dinámica, no el peso de una antorcha

La capacidad de carga útil se malinterpreta con frecuencia porque la antorcha por sí sola puede ser relativamente ligera. La muñeca del robot normalmente soporta un cuerpo de antorcha, cuello, conexiones de alambre o gas, sensor de colisión, soporte de montaje, sensor láser o táctil opcional, hardware de soporte de cables y, en ocasiones, una interfaz para dispositivo de limpieza. La cifra relevante es la masa completa del extremo del brazo, incluidos los accesorios que puedan añadirse después de la puesta en marcha.

La masa por sí sola sigue siendo incompleta. El centro de gravedad y el momento de inercia tienen un fuerte efecto en la carga de los ejes, los límites de aceleración, la precisión de parada y el esfuerzo de los reductores. Una extensión larga de antorcha o un sensor montado lejos de la brida puede generar un momento elevado incluso cuando la masa total se mantiene por debajo de la capacidad nominal de carga útil. Un robot puede elevar técnicamente el conjunto, pero ser incapaz de lograr la velocidad o repetibilidad deseadas al alcance previsto.

Solicite la curva de carga útil admisible en todo el espacio de trabajo, junto con el desplazamiento permitido del centro de gravedad y los valores de inercia. Las fabricaciones grandes a menudo requieren soldar cerca del alcance máximo, sobre un utillaje o alrededor de rigidizadores donde el acceso obliga al brazo a adoptar posiciones extendidas. La capacidad disponible en esas posturas puede diferir de la carga útil destacada en el catálogo. La recuperación tras colisiones, el reposicionamiento rápido entre cordones y el movimiento coordinado con un posicionador deben considerarse con la misma carga de herramienta.

Alcance, rigidez y precisión en la junta

El alcance determina si la antorcha puede acceder a la soldadura, pero no demuestra que el robot pueda mantener un ángulo de antorcha estable a lo largo de toda la trayectoria. En secciones de caja grandes y bastidores fabricados, el robot puede necesitar alcanzar por encima de abrazaderas, alrededor de cartelas o dentro de un canal profundo. Cada condición debe revisarse con la geometría real de la antorcha, no con una envolvente simplificada del robot.

La repetibilidad es útil para volver a puntos programados, pero no debe confundirse con la precisión absoluta. Un robot puede repetir de forma constante una posición enseñada mientras la pieza llega con variaciones derivadas del corte, el ajuste, la distorsión térmica o el desgaste del utillaje. Las grandes estructuras soldadas suelen desplazarse después de la soldadura por puntos y tras las primeras pasadas de alto aporte térmico. Cuando la variación de la pieza es significativa, la célula puede requerir detección por contacto, seguimiento de cordón a través del arco, guiado láser, procedimientos de soldadura adaptativos o utillajes más controlados.

La rigidez de la célula también importa. Un robot montado sobre un pedestal débil, un carril flexible o una cimentación irregular puede introducir vibraciones y desplazamientos de posición. Lo mismo se aplica a los ejes externos que transportan piezas grandes. Confirme los requisitos de cimentación, el diseño de la placa base, la disposición de los anclajes, las tolerancias de alineación de los carriles y la rigidez del utillaje que soporta la pieza. Estos detalles deben establecerse antes de la obra civil y del envío, ya que las modificaciones correctivas después de la instalación pueden retrasar los trabajos de aceptación.

Los posicionadores y ejes externos cambian la ecuación de costes

Reorientar una pieza para que la soldadura pueda mantenerse en una posición favorable suele mejorar el acceso y la estabilidad del proceso. Sin embargo, un posicionador debe dimensionarse para algo más que la masa nominal de la pieza. El cálculo debe incluir utillajes, abrazaderas, brazos de extensión, contrapesos, portacables y el centro de gravedad de la pieza en cada orientación girada. Una carga descentrada produce un par que puede determinar la selección antes que la masa total.

Para conjuntos excepcionalmente largos, una configuración de carril en suelo o pórtico puede ser preferible a mover la pieza repetidamente. Esta elección introduce requisitos adicionales de instalación y mantenimiento: rectitud del carril, cubiertas protectoras, gestión de cables de desplazamiento, estrategia de referencia, interfaces de protección y sincronización entre el robot y el eje externo. El movimiento coordinado necesita validarse con el programa de soldadura real, especialmente cuando la antorcha sigue un cordón largo mientras la pieza gira.

El flujo de piezas debe planificarse junto con la planificación de movimientos. Una célula que produce soldaduras precisas pero requiere un acceso difícil para grúa, un cambio lento de utillajes o reaprietes manuales repetidos puede crear un cuello de botella aguas arriba o aguas abajo. Considere el espacio para el material entrante, el montaje por puntos, las estructuras soldadas terminadas, la inspección, la reparación y la separación segura entre la carga y el movimiento automático. Las piezas sobredimensionadas también afectan a las dimensiones de las puertas, las rutas de transporte interno, los puntos de elevación y la planificación de contenedores o plataformas planas antes de la entrega.

No se puede dar por supuesta la compatibilidad del proceso de soldadura

El controlador del robot, la fuente de alimentación de soldadura, el alimentador de alambre y el software de proceso necesitan una interfaz definida. Confirme el conjunto de procesos compatibles, la retroalimentación de corriente y tensión, el control del programa de soldadura, las funciones de inicio y cráter, el comportamiento de retracción del alambre, las señales de fallo y el método de copia de seguridad de parámetros. Para acero grueso, la preparación de junta y la estrategia de deposición previstas deben revisarse junto con la capacidad de la fuente de alimentación. Un robot con una carga útil adecuada no puede compensar un paquete de proceso que no puede mantener la ventana de procedimiento requerida.

La gestión de consumibles merece atención en las células de fabricación grandes. Los programas largos aumentan el valor de una alimentación de alambre fiable, la limpieza de antorcha, la inspección de boquillas, la aplicación de antiadherente y la sustitución de puntas de contacto. Una estación de limpieza automatizada puede reducir las interrupciones, pero consume espacio en planta y añade acciones al ciclo. Su ubicación debe ser accesible sin crear torsiones en los cables ni interferir con la carga. La rutina de limpieza debe basarse en las condiciones reales de salpicaduras, en lugar de insertarse a intervalos arbitrarios.

La preparación previa a la soldadura tiene un efecto directo en la consistencia robótica. Los bordes cortados, la cascarilla, el aceite, las rebabas y las separaciones de raíz inconsistentes pueden generar un comportamiento de arco inestable y un seguimiento deficiente del cordón. En la fabricación de chapa de acero, el marcado y la ubicación de los orificios también pueden influir en la referencia del utillaje y en la secuencia de montaje. Cuando los componentes de chapa se preparan antes de la soldadura, el punzonado y marcado programados pueden facilitar un ajuste trazable. Por ejemplo, unaMáquina CNC de punzonado y marcado para placas de acero puede combinar la realización de orificios y el marcado en placas de acero en una sola configuración, sujeto al tamaño, espesor y método de referencia posterior requeridos para la pieza.

El tiempo de ciclo debe incluir todo lo que detiene el arco

La velocidad de soldadura indicada por sí sola no representa la producción. Un modelo de ciclo fiable incluye carga, sujeción de la pieza, selección de programa, confirmación de seguridad, búsqueda o detección, limpieza de antorcha, cambios de alambre, desplazamiento del robot, soldadura, indexación del posicionador, descarga y puntos de espera para inspección. Los pequeños retrasos sin soldadura se vuelven significativos cuando se multiplican a lo largo de un programa de producción.

La complejidad del programa también puede cambiar el tiempo de ciclo útil. Una simple soldadura de filete en un conjunto rígido necesita menos detección y menos rutas de recuperación que una junta multipasada con ajuste variable. Solicite ver cómo se gestionan las interrupciones comunes: fallos de quemado de alambre, disparos por colisión, pérdida de arco, fallo de búsqueda de cordón o una pieza cargada ligeramente fuera de posición. La recuperación debe preservar la ubicación correcta de soldadura y evitar forzar un reinicio completo del programa cuando no sea necesario.

La programación offline puede acortar la preparación de la célula para familias recurrentes de estructuras grandes, pero su valor depende de la calidad del modelo y de la consistencia del utillaje. La geometría CAD, los símbolos de soldadura, los datos de junta y las referencias de coordenadas necesitan un proceso de transferencia acordado. Cuando cambian los planos de fabricación, determine quién actualiza los programas, cómo se identifican las revisiones y cómo se evita que una versión obsoleta llegue a producción. Un límite de responsabilidad impreciso en esta etapa puede crear costosos retrasos durante la puesta en marcha.

El alcance de la instalación y la mantenibilidad necesitan una definición comercial

La instalación de un robot de soldadura para trabajo pesado implica más que la entrega del brazo y el controlador. La cotización y el alcance técnico deben identificar protecciones, enclavamientos de seguridad, puntos de conexión de extracción de humos, requisitos de suministro eléctrico, calidad del aire comprimido, distribución de gas, utillajes, ejes externos, paquete de soldadura, supervisión de instalación, programación, puesta en marcha y criterios de aceptación. Los elementos descritos únicamente como “por terceros” deben asignarse claramente antes de emitir un pedido.

El acceso para mantenimiento es un factor de coste práctico. Verifique el acceso a filtros del controlador, conexiones de cables, puntos de lubricación, estaciones de mantenimiento de antorcha, accionamientos del posicionador y componentes del carril sin desmontar secciones de protección ni mover equipos permanentes. Las recomendaciones de existencias deben diferenciar entre consumibles rutinarios, piezas de desgaste con sustitución predecible y componentes críticos con plazos de reposición más largos. Los registros de diagnóstico, el historial de alarmas, la copia de seguridad de parámetros y los acuerdos de soporte remoto deben definirse en la documentación técnica.

La aceptación debe utilizar piezas representativas y criterios de soldadura acordados, en lugar de una demostración de movimiento de célula vacía. Confirme qué calidades de material, espesores, configuraciones de junta, metal de aporte, gas, utillajes y métodos de inspección se utilizarán. Cuando no se disponga de piezas de producción, las piezas de prueba deben reproducir las restricciones de acceso y posiciones de soldadura pertinentes. Esto evita aceptar una célula en condiciones que no reflejan el trabajo que está destinada a realizar.

Errores comunes de especificación

• Elegir una carga útil basándose en la antorcha sin accesorios y añadir después un sensor de colisión y equipos de seguimiento de cordón tras seleccionar el robot.
• Usar el alcance máximo como prueba de acceso sin comprobar el ángulo de la antorcha, el espacio libre de cables, las interferencias del utillaje y los límites de los ejes en cada soldadura crítica.
• Clasificar la célula a partir del tiempo medio diario de soldadura ignorando el trabajo continuo más largo y la condición térmica de la antorcha y la fuente de alimentación.
• Especificar un posicionador únicamente a partir de la masa de la pieza, sin calcular el peso del utillaje, la carga excéntrica, el par de rotación y el centro de gravedad modificado después de girar la pieza.
• Dejar sin resolver la estrategia de referencias de la pieza. Un programa de robot no puede corregir de forma fiable una ubicación inconsistente del utillaje o una distorsión no controlada sin un método de detección adecuado.

La propuesta técnica más sólida conectará la carga útil y la capacidad de trabajo del robot con la estructura soldada, el proceso, el utillaje y el flujo de materiales reales. Esta conexión permite comparar alternativas según los requisitos operativos totales, en lugar de cifras aisladas de catálogo.
