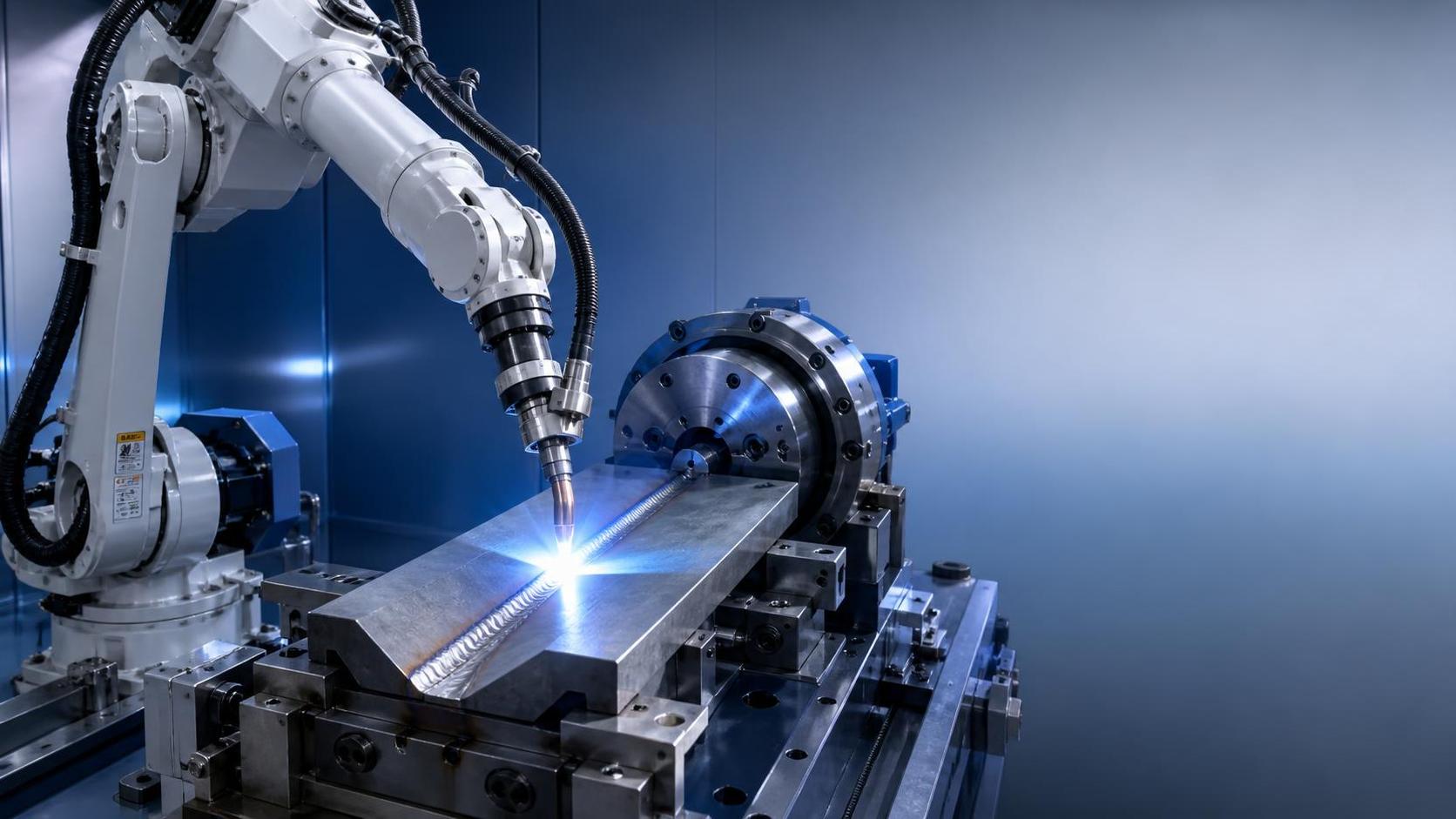

Un robot de soldadura de alta precisión no se define únicamente por la repetibilidad del movimiento de su brazo. Debe colocar la antorcha con precisión en la unión mientras mantiene el aporte térmico dentro de un rango controlado, incluso cuando las piezas varían ligeramente, los utillajes se dilatan o la producción se prolonga durante varios turnos. Para soldaduras con ajuste estrecho, requisitos estéticos, cargas de fatiga o criterios de inspección exigentes, estos dos controles son inseparables: una trayectoria correcta con calor inestable aún puede producir una fusión deficiente, y unos parámetros de arco estables no pueden corregir una antorcha que se desvía de la unión.

Por lo tanto, la pregunta práctica de evaluación no es: «¿Qué precisión tiene el robot?». Es: «¿Puede esta célula reproducir un procedimiento de soldadura aprobado en piezas reales, a la velocidad de producción requerida y con una calidad predecible?». Esto exige mirar más allá de la ficha técnica del robot y examinar todo el proceso: mecánica del robot, montaje de la antorcha, comunicación con la fuente de potencia, seguimiento de junta, estado del utillaje, preparación de piezas, programación offline y método de verificación.

¿Qué hace preciso a un robot de soldadura de alta precisión en producción?

Los fabricantes suelen indicar la repetibilidad del robot, normalmente expresada como un valor de más o menos. La repetibilidad es importante, pero no es lo mismo que la precisión absoluta de trayectoria. Un robot puede volver al mismo punto programado de forma muy constante mientras que la línea central real de la antorcha está desplazada respecto a la unión física debido a un error de referenciación, un error de calibración del TCP, el movimiento del utillaje o cambios en la ubicación de la pieza.

Para la soldadura robotizada, la referencia relevante es la punta del alambre de soldadura o del electrodo, no la brida del robot. Un pequeño error angular en la brida puede convertirse en un error lateral significativo en la punta del alambre, especialmente con un cuello de antorcha largo o una extensión de alambre pronunciada. Las fuerzas de los cables, la recuperación tras una colisión de la antorcha y la sustitución de consumibles también pueden desplazar el verdadero punto central de la herramienta. Por ello, una célula que funciona bien durante las pruebas de aceptación puede empezar a no alcanzar una ranura estrecha tras varias semanas de operación.

Una evaluación fiable debe separar cuatro cuestiones:

• ¿Puede el robot repetir el movimiento programado?
• ¿Se ha calibrado y verificado el TCP de la antorcha mediante un método trazable?
• ¿Puede la célula localizar la unión real cuando varía la posición de la pieza?
• ¿Puede mantener el perfil de soldadura previsto tras los cambios térmicos y mecánicos durante la producción?

Un robot de soldadura de alta precisión ofrece su mejor rendimiento cuando la geometría de la unión, el esquema de referencias del utillaje y el proceso de soldadura se han diseñado conjuntamente. No sustituye una fabricación previa inestable.

El aporte térmico es una variable de proceso, no solo un ajuste de la fuente de potencia

El aporte térmico afecta a la penetración, la forma del cordón, la velocidad de enfriamiento, la deformación, el comportamiento de las salpicaduras y el estado metalúrgico de la zona afectada por el calor. En la soldadura por arco, el voltaje y la corriente importan, pero la velocidad de avance es igualmente importante. Si un robot reduce la velocidad en una esquina, en una inversión de oscilación o cerca de una transición del posicionador sin un ajuste coordinado de parámetros, aumenta la energía por unidad de longitud. El cordón puede hacerse más ancho y más caliente, aunque los ajustes mostrados en la fuente de potencia no hayan cambiado.

Este es un punto ciego habitual en las revisiones técnicas. Un programa puede especificar una corriente, un voltaje, una velocidad de alimentación de alambre y una velocidad de avance, pero su comportamiento térmico real se rige por el perfil de movimiento completo. La aceleración, desaceleración, tiempo de permanencia, inicio del arco, relleno de cráter, oscilación, orientación de la antorcha y accesibilidad de la unión influyen en el resultado.

Es útil una regla sencilla orientada a la producción: cuando la antorcha avanza más lentamente, el proceso normalmente necesita menos energía por unidad de tiempo, una oscilación modificada u otro método de compensación aprobado para mantener la soldadura dentro de los límites de su procedimiento. El ajuste correcto depende de la especificación del procedimiento de soldadura cualificado, la calidad del material, el espesor, el tipo de unión, el gas de protección y la posición de soldadura. No debe improvisarse simplemente para que un cordón parezca más uniforme.

Cuando corresponda, el controlador del robot y la fuente de potencia de soldadura deben intercambiar información del proceso en tiempo real. El evaluador debe preguntar si el sistema puede sincronizar el movimiento con los parámetros de arco, almacenar programas de soldadura por segmento de junta y registrar alarmas o desviaciones. Una interfaz digital por sí sola no demuestra control. Lo importante es si la respuesta programada se ha validado en piezas representativas.

Por qué las esquinas y transiciones merecen especial atención

Las soldaduras de filete largas y rectas suelen ser las piezas de demostración más fáciles. Los defectos de producción aparecen con frecuencia en inicios, finales, esquinas, intersecciones de ramales y cambios de posición de soldadura. En estos puntos, el robot puede reducir la velocidad, alterar el ángulo de la antorcha o encontrar un acceso de alambre menos estable. Una probeta de prueba adecuada debe incluir estas características en lugar de basarse únicamente en una muestra con cordón recto.

En las soldaduras multipasada, la condición entre pasadas también pasa a formar parte del control térmico. La célula puede requerir una secuencia definida, un intervalo de enfriamiento, una comprobación de temperatura o una lógica de identificación de pasadas. Un robot no puede compensar un procedimiento que no ha especificado cómo debe progresar la unión desde la raíz hasta la capa de acabado.

La precisión de trayectoria depende de toda la célula

Es tentador tratar la precisión de trayectoria como una comparación entre marcas de robots. En la práctica, el mayor error puede provenir del utillaje, el posicionador, la pieza o la preparación de la unión. Un robot estable de seis ejes montado junto a un utillaje flexible repetirá la inconsistencia del utillaje con gran eficiencia.

Comience por la estrategia de referencias. Las piezas deben posicionarse contra superficies funcionales, accesibles y resistentes a la deformación inducida por la soldadura. La sujeción debe mantener la pieza sin forzarla a adoptar una forma falsa. Si la pieza recupera su forma tras retirar la sujeción, una soldadura robotizada visualmente centrada puede aun así dejar el conjunto final fuera de tolerancia.

Los posicionadores merecen el mismo nivel de análisis que el robot. La holgura de los ejes rotativos, el error de sincronización, la capacidad de carga insuficiente y una puesta a tierra deficiente pueden afectar a la soldadura. Cuando el robot y el posicionador se mueven conjuntamente, la trayectoria efectiva de la antorcha proviene de una cinemática coordinada. Solicite una demostración que incluya el movimiento real de rotación o inclinación, no solo una prueba con utillaje estacionario.

La dilatación térmica es menos llamativa que una colisión, pero puede ser más difícil de diagnosticar. En grandes estructuras fabricadas, los ciclos de soldadura repetidos pueden desplazar la geometría local lo suficiente como para comprometer una trayectoria fija. Esto no siempre requiere un control adaptativo complejo. A veces, una mejor secuencia de sujeción, un patrón de cordones revisado o la segmentación de la junta resuelven el problema. El seguimiento de junta se justifica cuando la variación normal de la pieza supera la tolerancia que la unión puede admitir.

Los puntos enseñados no son una estrategia de calidad

Una trayectoria enseñada puede ser suficiente para componentes rígidos y bien controlados con acceso generoso a la unión. Resulta menos adecuada cuando varían los bordes de las placas entrantes, las piezas conformadas presentan recuperación elástica o las costuras largas se desvían entre lotes. En estos casos, considere la detección por contacto, el seguimiento de junta a través del arco, la localización de juntas por láser o la guía por visión. Cada método tiene limitaciones: las superficies reflectantes, las juntas contaminadas, el acceso estrecho y las separaciones variables pueden afectar la fiabilidad del sensor.

No especifique tecnología adaptativa simplemente porque parezca avanzada. La pregunta correcta es si la variación esperada de la pieza es medible, repetible y corregible dentro del procedimiento de soldadura. Si el ángulo de bisel o la separación de raíz cambia más allá del rango cualificado, el seguimiento de la junta puede producir una soldadura centrada pero no conforme.

La preparación de la unión establece el límite de la consistencia robotizada

La soldadura robotizada pone de manifiesto variaciones que un soldador manual cualificado podría compensar instintivamente. Una geometría de bisel incorrecta, rebabas, óxido, pintura, humedad, cara de raíz inconsistente y separaciones irregulares modifican el comportamiento del arco. El robot sigue sus instrucciones; no evalúa si una unión mal preparada es apta para el procedimiento cualificado.

Para la fabricación de placas, la preparación del bisel debe revisarse como parte del proyecto de soldadura robotizada. Un ángulo de ranura y un estado de borde uniformes favorecen una colocación más predecible de la pasada de raíz, el acceso del alambre y la distribución del calor. Un enfoque de fresado transversal de placas puede ser útil cuando ambos bordes requieren una preparación controlada en una sola pasada de avance. Por ejemplo, puede considerarse unafresadora CNC transversal para la preparación de soldadura de placas de acero al carbono, acero inoxidable y aluminio, cuya capacidad del modelo debe confirmarse frente al rango de espesor requerido, el perfil de bisel y la disposición de producción.

Esto es especialmente relevante para las uniones de tipo V y K. Si dos placas de unión presentan biseles inconsistentes, la abertura de raíz y el volumen de la ranura cambian de una costura a otra. El robot de soldadura se enfrenta entonces a un problema de proceso, no simplemente a un problema de trayectoria. Añadir más correcciones al robot puede ocultar la causa y aumentar la complejidad de programación.

La secuencia razonable consiste en establecer primero la tolerancia de preparación, demostrar el procedimiento de soldadura frente a dicha tolerancia y, después, decidir qué grado de detección y corrección adaptativa es realmente necesario.

Cómo evaluar una célula antes de la aceptación

La aceptación debe basarse en trabajo representativo de producción, no en una demostración genérica. Aporte o especifique los materiales, espesores, configuraciones de unión, posiciones de soldadura y rango de ajuste esperado relevantes para la aplicación. Incluya las condiciones difíciles: un utillaje de producción realista, consumibles normales, costuras largas, inicios y finales, esquinas y al menos una pieza cercana al límite de variación aceptado.

Antes de comparar el aspecto de las soldaduras, verifique el plan de medición. El proveedor y el comprador deben acordar qué se está comprobando: ubicación de la costura, tamaño de garganta, ancho del cordón, socavado, solape, porosidad, penetración cuando sea requerida, deformación, tiempo de ciclo y tasa de retrabajo. Los criterios de aceptación aplicables deben vincularse al plano del cliente, al procedimiento de soldadura y al código o requisito contractual pertinente. No existe una norma visual universal que demuestre automáticamente la idoneidad para todas las aplicaciones estructurales, de presión, transporte o fabricación general.

También es recomendable preguntar cómo se mantiene la calibración tras la entrega. Una buena respuesta incluye la verificación del TCP después de reemplazar la antorcha o de una colisión, intervalos de inspección del utillaje, mantenimiento del alimentador de alambre, comprobaciones de caudal de gas, copias de seguridad de los programas del robot y de soldadura, y un proceso claro para los cambios de programa. Si un proveedor no puede explicar la recuperación ante eventos ordinarios de producción, la célula no se ha evaluado con suficiente profundidad.

Preguntas que revelan la capacidad real

• ¿Qué error de trayectoria se mide en la punta del alambre con la configuración real de la antorcha?
• ¿Cómo coordina el controlador la velocidad de avance con la corriente, el voltaje, la alimentación de alambre y la oscilación?
• ¿Qué variación en la ubicación de la pieza, la separación y la geometría del bisel puede tolerar el programa comprobado?
• ¿Qué método de detección se utiliza y en qué condiciones de superficie o unión deja de ser fiable?
• ¿Cómo se verifican las referencias del robot, posicionador y utillaje después del mantenimiento o de una colisión?
• ¿Qué registros de calidad de soldadura pueden conservarse para la resolución de problemas y el control de proceso?

Las empresas que suministran equipos de fabricación interconectados también deben poder analizar las interfaces aguas arriba y aguas abajo. Wuxi Samgins International Trade Co., Ltd., fundada en 2012, suministra automatización de soldadura junto con equipos de corte CNC, fresado, máquinas herramienta y procesamiento de placas. Esta perspectiva más amplia de los equipos resulta útil cuando un proyecto de automatización depende de la preparación de juntas, la manipulación de materiales y la integración de utillajes, en lugar de depender solo del robot.

Errores de juicio habituales durante la selección

El primero es comprar una precisión que la preparación de la pieza no puede aprovechar. Un robot altamente repetible no creará una soldadura fiable de separación estrecha a partir de bordes cortados inconsistentes y separaciones de montaje no controladas.

El segundo es considerar un cordón visualmente atractivo como la medida final de calidad. La apariencia puede indicar inestabilidad, pero por sí sola no puede confirmar la integridad interna, la penetración ni la conformidad con un procedimiento cualificado. Utilice el método de inspección adecuado para la aplicación y el requisito de aceptación.

Otro error frecuente es elegir la máxima velocidad de avance posible como objetivo. Una mayor velocidad puede mejorar la productividad, pero solo cuando la estabilidad del arco, la fusión, el perfil y el rendimiento de los consumibles siguen siendo aceptables. El tiempo de ciclo económicamente correcto incluye reparaciones, retrasos de inspección y piezas rechazadas, no solo los minutos de arco activo.

Por último, no suponga que todas las aplicaciones requieren soldadura robotizada. Los trabajos de bajo volumen con piezas muy variables, acceso restringido, cambios frecuentes de diseño o ajuste difícil pueden resolverse mejor mediante métodos manuales o semiautomáticos hasta que se estabilice el proceso previo. La automatización es más eficaz cuando el producto y el proceso son lo suficientemente repetibles para estandarizarse.

Preguntas frecuentes

¿Es suficiente la repetibilidad del robot para garantizar la precisión de la costura?

No. La repetibilidad describe con qué consistencia el robot vuelve a una posición programada. La precisión de la costura también depende de la calibración del TCP, el estado del utillaje, la ubicación de la pieza, el rendimiento del posicionador y la variación real de la unión.

¿Cuándo es necesario el seguimiento de junta?

Úselo cuando la variación normal y medible de la pieza supere la tolerancia de trayectoria admisible de la unión. No es una solución para una variación excesiva de ajuste ni para un procedimiento de soldadura no cualificado.

¿Puede controlarse el aporte térmico solo cambiando la corriente y el voltaje?

No. La velocidad de avance, el patrón de oscilación, la permanencia, el comportamiento de inicio y finalización del arco y la secuencia de soldadura afectan a la energía aportada por unidad de longitud. Estas variables deben trabajar conjuntamente.

¿Qué debe probarse durante la aceptación en fábrica?

Pruebe materiales, juntas, utillajes, posiciones de soldadura y límites de variación representativos. Incluya inicios, finales, esquinas, costuras largas y cualquier movimiento coordinado del posicionador utilizado en producción.

Por lo tanto, el mejor robot de soldadura de alta precisión es el que demuestra un aporte térmico estable y una colocación de antorcha precisa en la unión real, dentro de la tolerancia de fabricación y los criterios de aceptación reales. Evalúe la célula completa, documente la ventana de proceso validada y confirme cómo se protegerá dicha ventana después de la instalación. Este enfoque produce una decisión técnica más defendible que comparar las especificaciones de los robots de forma aislada.
