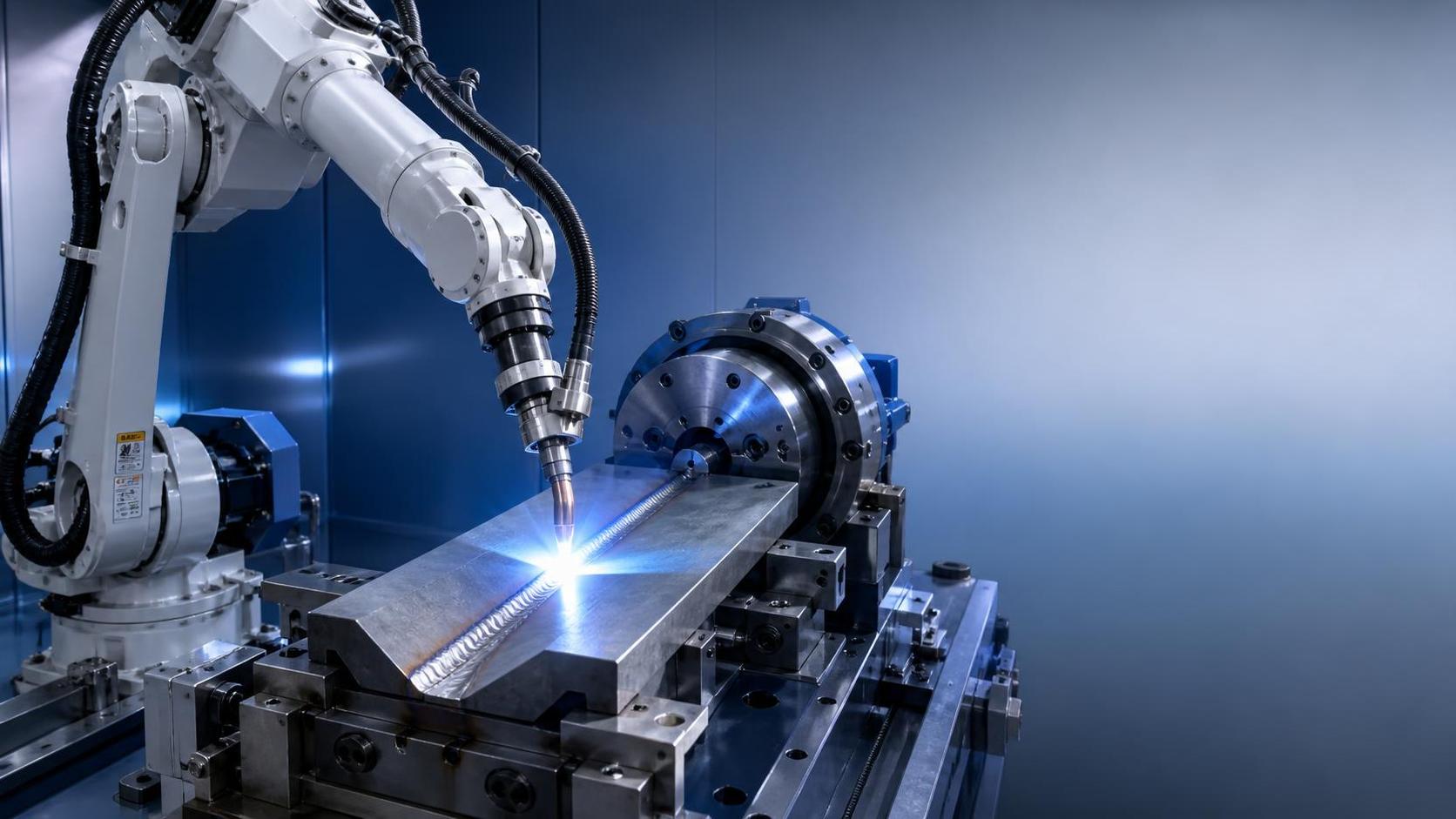

Высокоточный сварочный робот определяется не только повторяемостью движений манипулятора. Он должен точно позиционировать горелку по стыку, поддерживая тепловложение в контролируемом диапазоне, даже при незначительных отклонениях деталей, тепловом расширении оснастки или работе производства в несколько смен. Для сварных швов с жесткими требованиями к сборочному зазору, внешнему виду, усталостным нагрузкам или контролю качества эти два параметра неразделимы: правильная траектория при нестабильном тепловложении все равно может привести к непровару, а стабильные настройки дуги не компенсируют смещение горелки относительно стыка.

Поэтому практический вопрос оценки заключается не в том: «Насколько точен робот?» Он звучит так: «Может ли эта ячейка воспроизводить утвержденную технологию сварки на реальных деталях с требуемой производительностью и предсказуемым качеством?» Для этого необходимо оценивать не только паспортные данные робота, но и весь процесс: механику робота, крепление горелки, связь с источником питания, отслеживание шва, состояние оснастки, подготовку деталей, офлайн-программирование и методы проверки.

Что обеспечивает точность высокоточного сварочного робота в производстве?

Производители часто указывают повторяемость робота, обычно в виде значения плюс-минус. Повторяемость важна, однако она не равна абсолютной точности траектории. Робот может весьма стабильно возвращаться в одну и ту же запрограммированную точку, но фактическая осевая линия горелки может быть смещена относительно физического стыка из-за ошибки базирования, ошибки калибровки TCP, перемещения оснастки или изменения положения заготовки.

При роботизированной сварке релевантной точкой отсчета является кончик сварочной проволоки или электрода, а не фланец робота. Небольшая угловая ошибка на фланце может превратиться в существенную боковую ошибку на кончике проволоки, особенно при длинной шейке горелки или увеличенном вылете электрода. Усилия от кабелей, восстановление после столкновения горелки и замена расходных материалов также могут сместить фактическую центральную точку инструмента. Поэтому ячейка, хорошо работающая во время приемочных испытаний, через несколько недель эксплуатации может начать промахиваться мимо узкой разделки.

Надежная оценка должна разделять четыре вопроса:

• Может ли робот повторять запрограммированное движение?
• Откалиброван ли TCP горелки и проверен ли он прослеживаемым методом?
• Может ли ячейка определить фактическое положение стыка при изменении положения детали?
• Может ли она поддерживать заданный профиль шва после тепловых и механических изменений в процессе производства?

Высокоточный сварочный робот работает лучше всего, когда геометрия соединения, схема базирования оснастки и сварочный процесс проектируются совместно. Он не заменяет нестабильные предшествующие операции изготовления.

Тепловложение — это параметр процесса, а не просто настройка источника питания

Тепловложение влияет на проплавление, форму валика, скорость охлаждения, деформации, разбрызгивание и металлургическое состояние зоны термического влияния. При дуговой сварке важны напряжение и ток, но скорость сварки не менее важна. Если робот замедляется в углу, при смене направления колебаний или около перехода позиционера без согласованной корректировки параметров, энергия на единицу длины возрастает. Валик может стать шире и горячее, хотя отображаемые настройки источника питания не изменились.

Это распространенный пробел в технических оценках. Программа может задавать ток, напряжение, скорость подачи проволоки и скорость перемещения, однако ее фактическое тепловое поведение определяется полным профилем движения. Ускорение, замедление, время выдержки, зажигание дуги, заполнение кратера, колебания, ориентация горелки и доступность стыка влияют на результат.

Полезно простое правило, ориентированное на производство: когда горелка перемещается медленнее, процесс обычно требует меньшей энергии в единицу времени, изменения колебаний или другого утвержденного метода компенсации, чтобы сохранить сварку в пределах технологических ограничений. Правильная корректировка зависит от аттестованной спецификации процедуры сварки, марки материала, толщины, типа соединения, защитного газа и положения сварки. Ее не следует импровизировать только для того, чтобы валик выглядел более гладким.

Там, где это применимо, контроллер робота и сварочный источник питания должны обмениваться информацией о процессе в реальном времени. Проверяющему следует выяснить, может ли система синхронизировать движение с параметрами дуги, сохранять режимы сварки по сегментам шва и регистрировать аварийные сигналы или отклонения. Наличие цифрового интерфейса само по себе не доказывает управляемость процесса. Важно, подтверждена ли запрограммированная реакция на представительных деталях.

Почему углы и переходы требуют особого внимания

Длинные прямые угловые швы обычно являются самыми простыми демонстрационными образцами. Производственные дефекты часто возникают в местах начала и окончания, углах, пересечениях ответвлений и при смене положения сварки. В этих местах робот может снижать скорость, изменять угол горелки или сталкиваться с менее стабильной подачей проволоки. Надлежащий контрольный образец должен включать эти особенности, а не ограничиваться образцом с прямым валиком.

Для многопроходных швов межслойное состояние также становится частью контроля тепловложения. Ячейке могут потребоваться определенная последовательность, интервал охлаждения, проверка температуры или логика идентификации проходов. Робот не может компенсировать процедуру, в которой не определено, как соединение должно формироваться от корня до облицовочного слоя.

Точность траектории зависит от всей ячейки

Может возникнуть соблазн рассматривать точность траектории как сравнение марок роботов. На практике наибольшая ошибка может исходить от оснастки, позиционера, заготовки или подготовки соединения. Стабильный шестиосевой робот, установленный рядом с гибкой оснасткой, будет очень эффективно повторять ее нестабильность.

Начните со стратегии базирования. Детали должны базироваться по функциональным, доступным и устойчивым к сварочным деформациям поверхностям. Зажимы должны удерживать заготовку, не придавая ей ложную форму. Если деталь пружинит после снятия зажима, визуально центрированный роботизированный шов все равно может привести к выходу готовой сборки за допуски.

Позиционеры заслуживают такого же тщательного рассмотрения, как и робот. Люфт поворотной оси, ошибка синхронизации, недостаточная грузоподъемность и слабое заземление могут влиять на сварку. Когда робот и позиционер движутся совместно, фактическая траектория горелки формируется согласованной кинематикой. Запросите демонстрацию с реальным вращательным или наклонным движением, а не только испытание на неподвижной оснастке.

Тепловое расширение менее заметно, чем столкновение, но его может быть труднее диагностировать. На крупных сварных конструкциях повторяющиеся циклы сварки способны достаточно изменить локальную геометрию, чтобы создать проблему для фиксированной траектории. Это не всегда требует сложного адаптивного управления. Иногда проблему решают улучшенная последовательность зажима, пересмотренная схема прихваток или сегментация шва. Отслеживание шва оправдано, когда нормальные отклонения деталей превышают допуск, допустимый для соединения.

Обучающие точки не являются стратегией качества

Обученная траектория может быть достаточной для жестких, хорошо контролируемых компонентов с удобным доступом к соединению. Она становится менее подходящей при изменении входных кромок листа, пружинении формованных деталей или отклонении длинных швов между партиями. В таких случаях рассмотрите контактное зондирование, отслеживание шва по дуге, лазерный поиск шва или визуальное наведение. Каждый метод имеет ограничения: отражающие поверхности, загрязненные стыки, ограниченный доступ и изменяющиеся зазоры могут влиять на надежность датчиков.

Не задавайте адаптивные технологии лишь потому, что они кажутся передовыми. Правильный вопрос состоит в том, являются ли ожидаемые отклонения деталей измеримыми, повторяемыми и корректируемыми в рамках сварочной процедуры. Если угол разделки или корневой зазор меняется за пределами аттестованного диапазона, отслеживание шва может дать центрированный, но несоответствующий требованиям шов.

Подготовка соединения задает предел стабильности роботизированной сварки

Роботизированная сварка выявляет отклонения, которые квалифицированный сварщик вручную может инстинктивно компенсировать. Неправильная геометрия разделки, заусенцы, оксид, краска, влага, непостоянная притупленность кромки и неравномерные зазоры изменяют поведение дуги. Робот следует своим инструкциям; он не оценивает, пригодно ли плохо подготовленное соединение для аттестованной процедуры.

При изготовлении листовых конструкций подготовку кромок следует рассматривать как часть проекта роботизированной сварки. Стабильный угол разделки и состояние кромок способствуют более предсказуемому выполнению корневого прохода, доступу проволоки и распределению тепла. Сквозное фрезерование листа может быть полезно там, где обе кромки требуют контролируемой подготовки за один проход подачи. Например, сквозной фрезерный станок с ЧПУ можно рассматривать для подготовки к сварке пластин из углеродистой стали, нержавеющей стали и алюминия; возможности модели необходимо подтвердить относительно требуемого диапазона толщин, профиля разделки и производственной компоновки.

Это особенно актуально для V- и K-образных соединений. Если две сопрягаемые пластины имеют непостоянные разделки, корневой зазор и объем разделки меняются от шва к шву. Тогда сварочный робот сталкивается с проблемой процесса, а не только с проблемой траектории. Добавление дополнительных коррекций робота может скрыть причину, одновременно усложняя программирование.

Разумная последовательность заключается в том, чтобы сначала установить допуски подготовки, подтвердить сварочную процедуру при этих допусках, а затем определить, какая степень контроля и адаптивной коррекции действительно необходима.

Как оценить ячейку до приемки

Приемка должна основываться на работах, представляющих реальное производство, а не на общей демонстрации. Предоставьте или задайте материалы, толщины, конфигурации соединений, положения сварки и ожидаемый диапазон сборочных отклонений, важные для применения. Включите сложные условия: реалистичную производственную оснастку, обычные расходные материалы, длинные швы, начало и окончание, углы и как минимум одну деталь, близкую к допустимому пределу отклонений.

Перед сравнением внешнего вида шва проверьте план измерений. Поставщик и покупатель должны согласовать, что проверяется: положение шва, размер горла, ширина валика, подрез, наплыв, пористость, проплавление при необходимости, деформация, время цикла и доля доработки. Применимые критерии приемки должны быть связаны с чертежом заказчика, процедурой сварки и соответствующими требованиями норм или контракта. Не существует универсального визуального стандарта, автоматически доказывающего пригодность для любого применения в строительных конструкциях, оборудовании под давлением, транспорте или общем изготовлении металлоконструкций.

Также разумно спросить, как поддерживается калибровка после передачи оборудования. Хороший ответ включает проверку TCP после замены горелки или столкновения, интервалы осмотра оснастки, обслуживание механизма подачи проволоки, проверки расхода газа, резервное копирование программ робота и режимов сварки, а также четкий процесс внесения изменений в программы. Если поставщик не может объяснить восстановление после обычных производственных событий, ячейка оценена недостаточно полно.

Вопросы, раскрывающие реальные возможности

• Какая ошибка траектории измеряется на кончике проволоки при фактической конфигурации горелки?
• Как контроллер согласует скорость перемещения с током, напряжением, подачей проволоки и колебаниями?
• Какие отклонения положения детали, зазора и геометрии разделки может выдержать проверенная программа?
• Какой метод зондирования используется и при каких условиях поверхности или соединения он становится ненадежным?
• Как проверяются базы робота, позиционера и оснастки после обслуживания или столкновения?
• Какие записи о качестве сварки могут сохраняться для поиска неисправностей и управления процессом?

Компании, поставляющие взаимосвязанное оборудование для изготовления металлоконструкций, также должны уметь обсуждать интерфейсы предшествующих и последующих операций. Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году, поставляет оборудование для автоматизации сварки наряду с оборудованием для резки с ЧПУ, фрезерования, станками и оборудованием для обработки листа. Такой более широкий взгляд на оборудование полезен, когда проект автоматизации зависит от подготовки соединений, перемещения материалов и интеграции оснастки, а не только от робота.

Распространенные ошибки при выборе

Первая — покупка точности, которую подготовка деталей не способна использовать. Робот с высокой повторяемостью не создаст надежный узкозазорный шов из кромок с нестабильной резкой и неконтролируемых сборочных зазоров.

Вторая — считать визуально привлекательный валик окончательным показателем качества. Внешний вид может указывать на нестабильность, но сам по себе не может подтвердить внутреннюю сплошность, проплавление или соответствие аттестованной процедуре. Используйте метод контроля, соответствующий применению и требованиям приемки.

Еще одна частая ошибка — выбирать в качестве цели максимально возможную скорость перемещения. Более высокая скорость может повысить производительность, но только если стабильность дуги, сплавление, профиль и работа расходных материалов остаются приемлемыми. Экономически правильное время цикла включает ремонт, задержки контроля и забракованные детали, а не только минуты горения дуги.

Наконец, не следует предполагать, что каждому применению необходима роботизированная сварка. Малосерийные работы с сильно различающимися деталями, ограниченным доступом, частыми изменениями конструкции или сложной сборкой могут лучше выполняться ручными или полуавтоматическими методами, пока предшествующий процесс не будет стабилизирован. Автоматизация наиболее эффективна там, где изделие и процесс достаточно повторяемы для стандартизации.

Часто задаваемые вопросы

Достаточна ли повторяемость робота для гарантии точности шва?

Нет. Повторяемость описывает, насколько стабильно робот возвращается в запрограммированное положение. Точность шва также зависит от калибровки TCP, состояния оснастки, положения детали, работы позиционера и фактических отклонений соединения.

Когда необходимо отслеживание шва?

Используйте его, когда нормальные измеримые отклонения деталей превышают допустимый допуск траектории соединения. Это не решение проблемы чрезмерных отклонений сборки или неаттестованной сварочной процедуры.

Можно ли контролировать тепловложение только изменением тока и напряжения?

Нет. Скорость перемещения, схема колебаний, выдержка, поведение при зажигании и остановке дуги, а также последовательность сварки влияют на энергию, подаваемую на единицу длины. Эти параметры должны работать совместно.

Что следует испытывать при заводской приемке?

Испытывайте представительные материалы, соединения, оснастку, положения сварки и пределы отклонений. Включайте начало, окончание, углы, длинные швы и любое согласованное движение позиционера, используемое в производстве.

Таким образом, лучший высокоточный сварочный робот — это тот, который подтверждает стабильное тепловложение и позиционирование горелки на реальном соединении в пределах фактических производственных допусков и критериев приемки. Оценивайте всю ячейку, документируйте подтвержденное технологическое окно и подтвердите, как это окно будет защищено после установки. Такой подход обеспечивает более обоснованное техническое решение, чем изолированное сравнение характеристик роботов.
