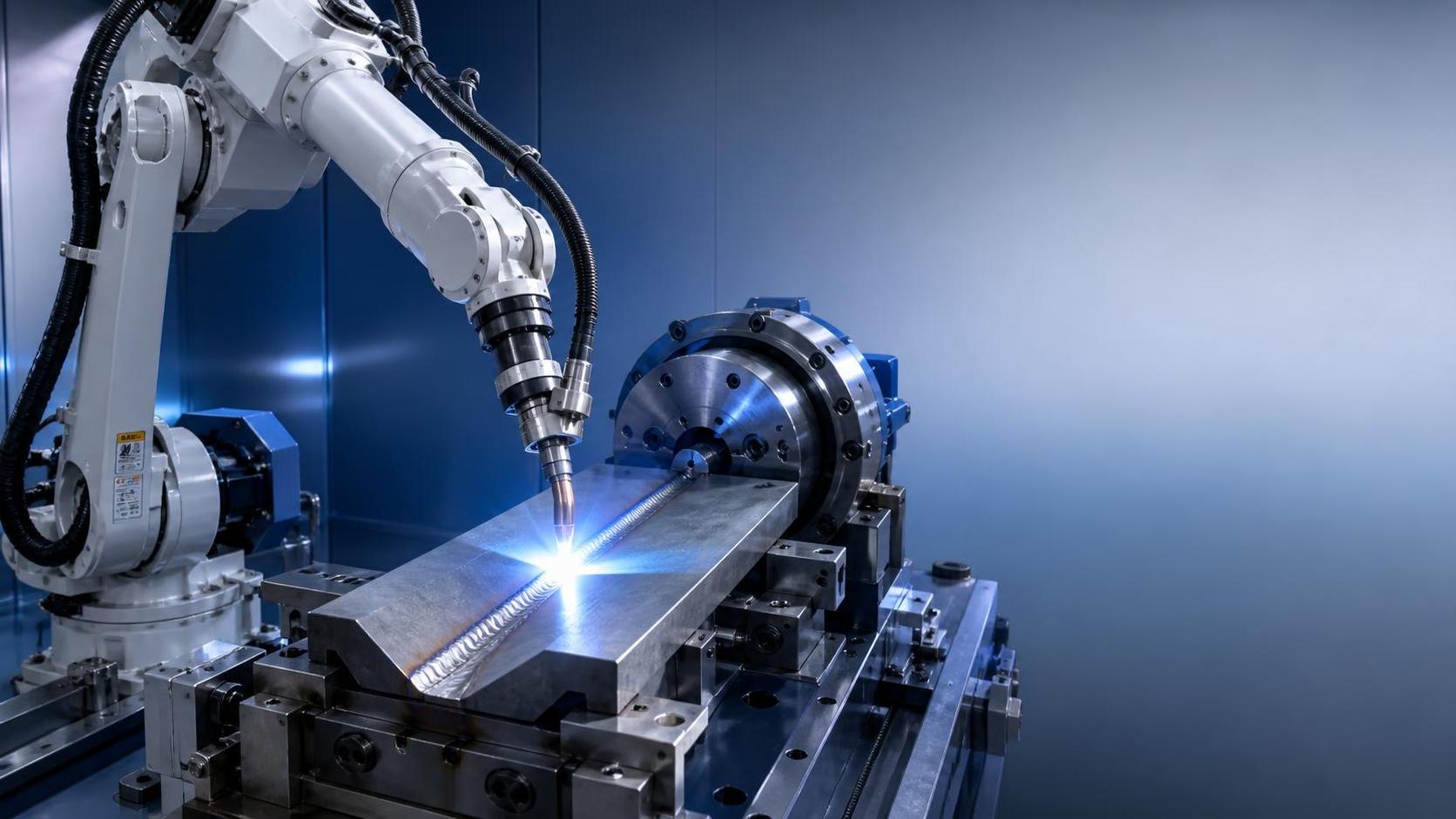

لا يُعرَّف روبوت اللحام عالي الدقة بمجرد تكرار حركة الذراع. بل يجب أن يضع الشعلة بدقة عند الوصلة مع الحفاظ على مدخل الحرارة ضمن نطاق مضبوط، حتى عندما تختلف الأجزاء اختلافًا طفيفًا، أو تتمدد التركيبات، أو يستمر الإنتاج لعدة ورديات. بالنسبة إلى اللحامات ذات الملاءمة الضيقة، أو المتطلبات الجمالية، أو أحمال الكلال، أو معايير الفحص الصارمة، فإن هذين الضبطين لا ينفصلان: فالمسار الصحيح مع حرارة غير مستقرة قد يؤدي مع ذلك إلى اندماج ضعيف، كما أن إعدادات القوس المستقرة لا تستطيع إنقاذ شعلة تنحرف عن الوصلة.

لذلك، فإن السؤال العملي في التقييم ليس: «ما مدى دقة الروبوت؟» بل: «هل تستطيع هذه الخلية إعادة إنتاج إجراء لحام معتمد على أجزاء فعلية، وبمعدل الإنتاج المطلوب، وبجودة يمكن التنبؤ بها؟» ويتطلب ذلك النظر إلى ما هو أبعد من ورقة بيانات الروبوت وفحص العملية كاملةً: ميكانيكا الروبوت، وتركيب الشعلة، واتصال مصدر القدرة، وتتبع خط اللحام، وحالة التركيب، وتجهيز الأجزاء، والبرمجة دون اتصال، وطريقة التحقق.

ما الذي يجعل روبوت اللحام عالي الدقة دقيقًا في الإنتاج؟

غالبًا ما يذكر المصنعون قابلية تكرار الروبوت، والتي تُعبَّر عنها عادةً بقيمة زائد أو ناقص. وقابلية التكرار مهمة، لكنها ليست مماثلة لدقة المسار المطلقة. فقد يعود الروبوت إلى النقطة المبرمجة نفسها باستمرارية عالية، بينما يكون خط مركز الشعلة الفعلي منحرفًا عن الوصلة المادية بسبب خطأ المعايرة المرجعية أو خطأ معايرة TCP أو حركة التركيب أو تغير موضع قطعة العمل.

في اللحام الروبوتي، يكون المرجع المعني هو طرف سلك اللحام أو القطب الكهربائي، وليس شفة الروبوت. ويمكن لخطأ زاوي صغير عند الشفة أن يتحول إلى خطأ جانبي مؤثر عند طرف السلك، لا سيما مع رقبة شعلة طويلة أو بروز سلك ممتد. كما يمكن لقوى الكابلات، واستعادة الشعلة بعد الاصطدام، واستبدال المواد الاستهلاكية أن تغير نقطة مركز الأداة الفعلية. ولهذا السبب قد تبدأ خلية تؤدي أداءً جيدًا أثناء اختبارات القبول في فقدان أخدود ضيق بعد عدة أسابيع من التشغيل.

ينبغي أن يفصل التقييم الموثوق بين أربعة أسئلة:

• هل يستطيع الروبوت تكرار الحركة المبرمجة؟
• هل تمت معايرة TCP للشعلة وفحصها بطريقة قابلة للتتبع؟
• هل تستطيع الخلية تحديد موقع الوصلة الفعلية عندما يتغير موضع الجزء؟
• هل تستطيع الحفاظ على شكل اللحام المقصود بعد التغيرات الحرارية والميكانيكية أثناء الإنتاج؟

يؤدي روبوت اللحام عالي الدقة أفضل أداء عندما تُصمَّم هندسة الوصلة، ومخطط مراجع التركيب، وعملية اللحام معًا. وهو ليس بديلًا عن عمليات التصنيع السابقة غير المستقرة.

مدخل الحرارة متغير للعملية، وليس مجرد إعداد لمصدر القدرة

يؤثر مدخل الحرارة في الاختراق، وشكل خرزة اللحام، ومعدل التبريد، والتشوه، وسلوك التناثر، والحالة المعدنية للمنطقة المتأثرة بالحرارة. في اللحام بالقوس، يهم الجهد والتيار، لكن سرعة الحركة مهمة بالقدر نفسه. إذا أبطأ الروبوت عند زاوية أو عند عكس حركة التمويج أو قرب انتقال جهاز التموضع دون ضبط منسق للمعلمات، فإن الطاقة لكل وحدة طول ترتفع. وقد تصبح الخرزة أعرض وأكثر سخونة، رغم أن إعدادات مصدر القدرة المعروضة لم تتغير.

هذه نقطة عمياء شائعة في المراجعات الفنية. فقد يحدد البرنامج تيارًا وجهدًا وسرعة تغذية السلك وسرعة حركة، لكن سلوكه الحراري الحقيقي تحكمه منظومة الحركة الكاملة. فالتسارع، والتباطؤ، وزمن التوقف، وبدء القوس، وملء الحفرة النهائية، والتمويج، واتجاه الشعلة، وإمكانية الوصول إلى الوصلة، كلها تؤثر في النتيجة.

تُفيد قاعدة بسيطة موجهة للإنتاج: عندما تتحرك الشعلة ببطء أكبر، تحتاج العملية عادةً إلى طاقة أقل لكل وحدة زمن، أو تمويج معدل، أو طريقة تعويض معتمدة أخرى للحفاظ على اللحام ضمن حدود الإجراء. ويعتمد الضبط الصحيح على مواصفة إجراء اللحام المؤهلة، ودرجة المادة، والسماكة، ونوع الوصلة، وغاز الحماية، ووضع اللحام. ولا ينبغي ارتجاله لمجرد جعل مظهر الخرزة أكثر نعومة.

عند الاقتضاء، ينبغي أن يتبادل متحكم الروبوت ومصدر قدرة اللحام معلومات العملية في الوقت الفعلي. وينبغي أن يسأل المراجع عما إذا كان النظام قادرًا على مزامنة الحركة مع معلمات القوس، وتخزين جداول اللحام حسب مقطع خط اللحام، وتسجيل الإنذارات أو الانحرافات. فالواجهة الرقمية وحدها ليست دليلًا على التحكم. والنقطة المهمة هي ما إذا كانت الاستجابة المبرمجة قد تم التحقق منها على أجزاء ممثلة.

لماذا تستحق الزوايا والانتقالات اهتمامًا إضافيًا

تكون لحامات الزاوية الطويلة المستقيمة عادةً أسهل قطع العرض. وغالبًا ما تظهر عيوب الإنتاج عند البدايات والنهايات والزوايا وتقاطعات الفروع والتغيرات في وضع اللحام. وفي هذه المواقع، قد يخفض الروبوت السرعة أو يغير زاوية الشعلة أو يواجه وصولًا أقل استقرارًا للسلك. وينبغي أن تتضمن عينة الاختبار المناسبة هذه الخصائص بدلًا من الاعتماد على عينة خرزة مستقيمة فقط.

بالنسبة إلى اللحامات متعددة التمريرات، تصبح حالة ما بين التمريرات جزءًا من التحكم في الحرارة أيضًا. وقد تحتاج الخلية إلى تسلسل محدد أو فترة تبريد أو فحص درجة الحرارة أو منطق لتعريف التمريرة. ولا يستطيع الروبوت التعويض عن إجراء لم يحدد كيفية تقدم الوصلة من الجذر إلى الغطاء.

تعتمد دقة المسار على الخلية بأكملها

من المغري التعامل مع دقة المسار بوصفها مقارنة بين علامات الروبوتات التجارية. لكن عمليًا، قد يأتي أكبر خطأ من التركيب أو جهاز التموضع أو قطعة العمل أو تجهيز الوصلة. فالروبوت المستقر سداسي المحاور المثبت بجانب تركيب مرن سيكرر عدم اتساق التركيب بكفاءة عالية.

ابدأ باستراتيجية المراجع. ينبغي أن تستند الأجزاء إلى أسطح وظيفية ومتاحة ومقاومة للتشوه الناتج عن اللحام. ويجب أن يثبت التثبيت قطعة العمل دون إجبارها على شكل زائف. وإذا ارتد الجزء بعد إزالة التثبيت، فقد يترك اللحام الروبوتي المتمركز بصريًا التجميعة النهائية خارج حدود التفاوت.

تستحق أجهزة التموضع التدقيق نفسه الذي يستحقه الروبوت. إذ يمكن للخلوص العكسي للمحور الدوار، وخطأ المزامنة، وسعة الحمل غير الكافية، والتأريض الضعيف أن تؤثر جميعها في اللحام. وعندما يتحرك الروبوت وجهاز التموضع معًا، ينتج مسار الشعلة الفعلي عن حركيات منسقة. اطلب عرضًا يتضمن حركة الدوران أو الإمالة الفعلية، وليس مجرد تجربة تركيب ثابت.

التمدد الحراري أقل وضوحًا من الاصطدام، لكنه قد يكون أصعب في التشخيص. ففي الهياكل المصنعة الكبيرة، يمكن لدورات اللحام المتكررة أن تغير الهندسة المحلية بما يكفي لتحدي مسار ثابت. ولا يتطلب ذلك دائمًا تحكمًا تكيفيًا معقدًا. فأحيانًا يحل تسلسل تثبيت أفضل أو نمط لحام متقطع منقح أو تقسيم خط اللحام المشكلة. ويصبح تتبع خط اللحام مبررًا عندما يتجاوز التغير الطبيعي في الأجزاء التفاوت الذي يمكن أن تقبله الوصلة.

نقاط التعليم ليست استراتيجية للجودة

قد يكون المسار الذي تم تعليمه كافيًا للمكونات الصلبة والمحكومة جيدًا ذات الوصول السخي إلى الوصلة. لكنه يصبح أقل ملاءمة عندما تتغير حواف الصفائح الواردة، أو تكون الأجزاء المشكلة ذات ارتداد مرن، أو تنحرف خطوط اللحام الطويلة بين الدفعات. في هذه الحالات، فكر في الاستشعار باللمس، أو تتبع خط اللحام عبر القوس، أو إيجاد خط اللحام بالليزر، أو التوجيه بالرؤية. ولكل طريقة حدود: فالأسطح العاكسة، والوصلات الملوثة، والوصول الضيق، والفجوات المتغيرة قد تؤثر في موثوقية المستشعر.

لا تحدد تقنية تكيفية لمجرد أنها تبدو متقدمة. والسؤال الصحيح هو ما إذا كان التغير المتوقع في الأجزاء قابلًا للقياس والتكرار والتصحيح ضمن إجراء اللحام. فإذا تغيرت زاوية الشطف أو فجوة الجذر إلى ما يتجاوز النطاق المؤهل، فقد يؤدي تتبع خط اللحام إلى لحام متمركز لكنه غير مطابق.

تجهيز الوصلة يحدد الحد الأقصى للاتساق الروبوتي

يكشف اللحام الروبوتي التباين الذي قد يعوض عنه عامل لحام يدوي ماهر بشكل غريزي. فهندسة الشطف غير الصحيحة، والنتوءات، والأكسيد، والطلاء، والرطوبة، ووجه الجذر غير المتسق، والفجوات غير المنتظمة، كلها تغير سلوك القوس. ويتبع الروبوت تعليماته؛ ولا يحكم ما إذا كانت الوصلة سيئة التجهيز مناسبة للإجراء المؤهل.

بالنسبة إلى تصنيع الصفائح، ينبغي مراجعة تجهيز الشطف كجزء من مشروع اللحام الروبوتي. وتدعم زاوية الأخدود وحالة الحافة المتسقتان وضع تمريرة جذر أكثر قابلية للتنبؤ، ووصول السلك، وتوزيع الحرارة. وقد يكون نهج التفريز عبر الصفيحة مفيدًا عندما تتطلب كلتا الحافتين تجهيزًا مضبوطًا في تمريرة تغذية واحدة. على سبيل المثال، يمكن النظر في آلة تفريز CNC عبرية لتجهيز لحام صفائح الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم، على أن يتم تأكيد قدرة الطراز مقابل نطاق السماكة المطلوب وشكل الشطف وتخطيط الإنتاج.

وهذا مهم بصفة خاصة لوصلات النوع V والنوع K. فإذا كانت شطوف صفيحتي التزاوج غير متسقة، تتغير فتحة الجذر وحجم الأخدود من خط لحام إلى آخر. عندئذ يرى روبوت اللحام مشكلة عملية، لا مجرد مشكلة مسار. وقد تخفي إضافة المزيد من تصحيحات الروبوت السبب مع زيادة تعقيد البرمجة.

التسلسل المنطقي هو تحديد تفاوت التجهيز أولًا، وإثبات إجراء اللحام مقابل ذلك التفاوت، ثم تقرير درجة الاستشعار والتصحيح التكيفي المطلوبة فعلًا.

كيفية تقييم خلية قبل القبول

ينبغي أن يستند القبول إلى أعمال ممثلة للإنتاج، وليس إلى عرض عام. أحضر أو حدد المواد والسماكات وتكوينات الوصلات وأوضاع اللحام ونطاق الملاءمة المتوقع المهم للتطبيق. وأدرج الظروف الصعبة: تركيب إنتاج واقعي، ومواد استهلاكية عادية، وخطوط لحام طويلة، وبدايات ونهايات، وزوايا، وجزءًا واحدًا على الأقل قريبًا من حد التغير المقبول.

قبل مقارنة مظهر اللحام، تحقق من خطة القياس. ينبغي أن يتفق المورد والمشتري على ما يتم فحصه: موقع خط اللحام، وسمك الحلق، وعرض الخرزة، والقطع الجانبي، والتراكب، والمسامية، والاختراق عند الطلب، والتشوه، وزمن الدورة، ومعدل إعادة العمل. ويجب ربط معايير القبول المطبقة برسم العميل وإجراء اللحام ومتطلبات الكود أو العقد ذات الصلة. فلا يوجد معيار بصري عالمي يثبت تلقائيًا الملاءمة لكل تطبيق إنشائي أو ضغط أو نقل أو تصنيع عام.

ومن الحكمة أيضًا السؤال عن كيفية الحفاظ على المعايرة بعد التسليم. تشمل الإجابة الجيدة التحقق من TCP بعد استبدال الشعلة أو الاصطدام، وفترات فحص التركيب، وصيانة مغذي السلك، وفحوص تدفق الغاز، والنسخ الاحتياطي لبرامج الروبوت وجداول اللحام، وإجراءً واضحًا لتغييرات البرنامج. وإذا لم يتمكن المورد من شرح التعافي من أحداث الإنتاج العادية، فلم تُقيَّم الخلية بالقدر الكافي.

أسئلة تكشف القدرة الفعلية

• ما خطأ المسار المقاس عند طرف السلك في ظل تكوين الشعلة الفعلي؟
• كيف ينسق المتحكم سرعة الحركة مع التيار والجهد وتغذية السلك والتمويج؟
• ما مقدار التغير في موضع الجزء والفجوة وهندسة الشطف الذي يمكن للبرنامج المثبت تحمله؟
• ما طريقة الاستشعار المستخدمة، وفي أي ظروف سطح أو وصلة تصبح غير موثوقة؟
• كيف يتم فحص مراجع الروبوت وجهاز التموضع والتركيب بعد الصيانة أو الاصطدام؟
• ما سجلات جودة اللحام التي يمكن الاحتفاظ بها لاستكشاف الأعطال والتحكم في العملية؟

ينبغي للشركات التي تورّد معدات تصنيع مترابطة أن تكون قادرة أيضًا على مناقشة الواجهات السابقة واللاحقة. توفر Wuxi Samgins International Trade Co., Ltd.، التي تأسست عام 2012، أتمتة اللحام إلى جانب معدات القطع CNC والتفريز والماكينات ومعالجة الصفائح. ويكون منظور المعدات الأوسع هذا مفيدًا عندما يعتمد مشروع الأتمتة على تجهيز الوصلات ومناولة المواد ودمج التركيبات بدلًا من الروبوت وحده.

أخطاء التقدير الشائعة أثناء الاختيار

أولها شراء دقة لا يمكن لتجهيز الأجزاء الاستفادة منها. فالروبوت عالي قابلية التكرار لن ينشئ لحام فجوة ضيقة موثوقًا من حواف مقطوعة غير متسقة وفجوات تجميع غير محكومة.

والثاني هو اعتبار خرزة جذابة بصريًا المقياس النهائي للجودة. فقد يشير المظهر إلى عدم الاستقرار، لكنه لا يستطيع وحده تأكيد السلامة الداخلية أو الاختراق أو المطابقة لإجراء مؤهل. استخدم طريقة الفحص المناسبة للتطبيق ومتطلب القبول.

وخطأ متكرر آخر هو اختيار أسرع سرعة حركة ممكنة كهدف. يمكن للسرعة الأعلى أن تحسن الإنتاجية، ولكن فقط عندما يبقى استقرار القوس والاندماج والشكل وأداء المواد الاستهلاكية مقبولًا. وزمن الدورة الصحيح اقتصاديًا يشمل الإصلاح وتأخيرات الفحص والأجزاء المرفوضة، وليس دقائق تشغيل القوس فقط.

وأخيرًا، لا تفترض أن كل تطبيق يحتاج إلى لحام روبوتي. فقد تخدم طرق اللحام اليدوية أو شبه الآلية بصورة أفضل الأعمال منخفضة الحجم ذات الأجزاء شديدة التغير أو الوصول المقيد أو تغييرات التصميم المتكررة أو الملاءمة الصعبة، إلى أن تستقر العملية السابقة. وتكون الأتمتة في أقوى حالاتها عندما يكون المنتج والعملية قابلين للتكرار بما يكفي للتوحيد القياسي.

الأسئلة الشائعة

هل تكفي قابلية تكرار الروبوت لضمان دقة خط اللحام؟

لا. تصف قابلية التكرار مدى اتساق عودة الروبوت إلى موضع مبرمج. وتعتمد دقة خط اللحام أيضًا على معايرة TCP وحالة التركيب وموضع الجزء وأداء جهاز التموضع والتغير الفعلي في الوصلة.

متى يكون تتبع خط اللحام ضروريًا؟

استخدمه عندما يتجاوز التغير الطبيعي القابل للقياس في الأجزاء تفاوت المسار المسموح به للوصلة. وهو ليس علاجًا لتغير الملاءمة المفرط أو إجراء لحام غير مؤهل.

هل يمكن التحكم في مدخل الحرارة بتغيير التيار والجهد فقط؟

لا. تؤثر سرعة الحركة ونمط التمويج وزمن التوقف وسلوك بدء القوس وإيقافه وتسلسل اللحام جميعها في الطاقة المسلَّمة لكل وحدة طول. ويجب أن تعمل هذه المتغيرات معًا.

ما الذي ينبغي اختباره أثناء القبول في المصنع؟

اختبر المواد والوصلات والتركيبات وأوضاع اللحام وحدود التغير الممثلة. وأدرج البدايات والنهايات والزوايا وخطوط اللحام الطويلة وأي حركة منسقة لجهاز التموضع تُستخدم في الإنتاج.

لذلك فإن أفضل روبوت لحام عالي الدقة هو الذي يثبت استقرار مدخل الحرارة وموضع الشعلة على الوصلة الفعلية، ضمن تفاوتات التصنيع الفعلية ومعايير القبول. قيّم الخلية الكاملة، ووثق نطاق العملية الذي تم التحقق منه، وأكد كيفية حماية ذلك النطاق بعد التركيب. وينتج عن هذا النهج قرار فني أكثر قابلية للدفاع عنه من مقارنة مواصفات الروبوت بمعزل عن غيرها.
