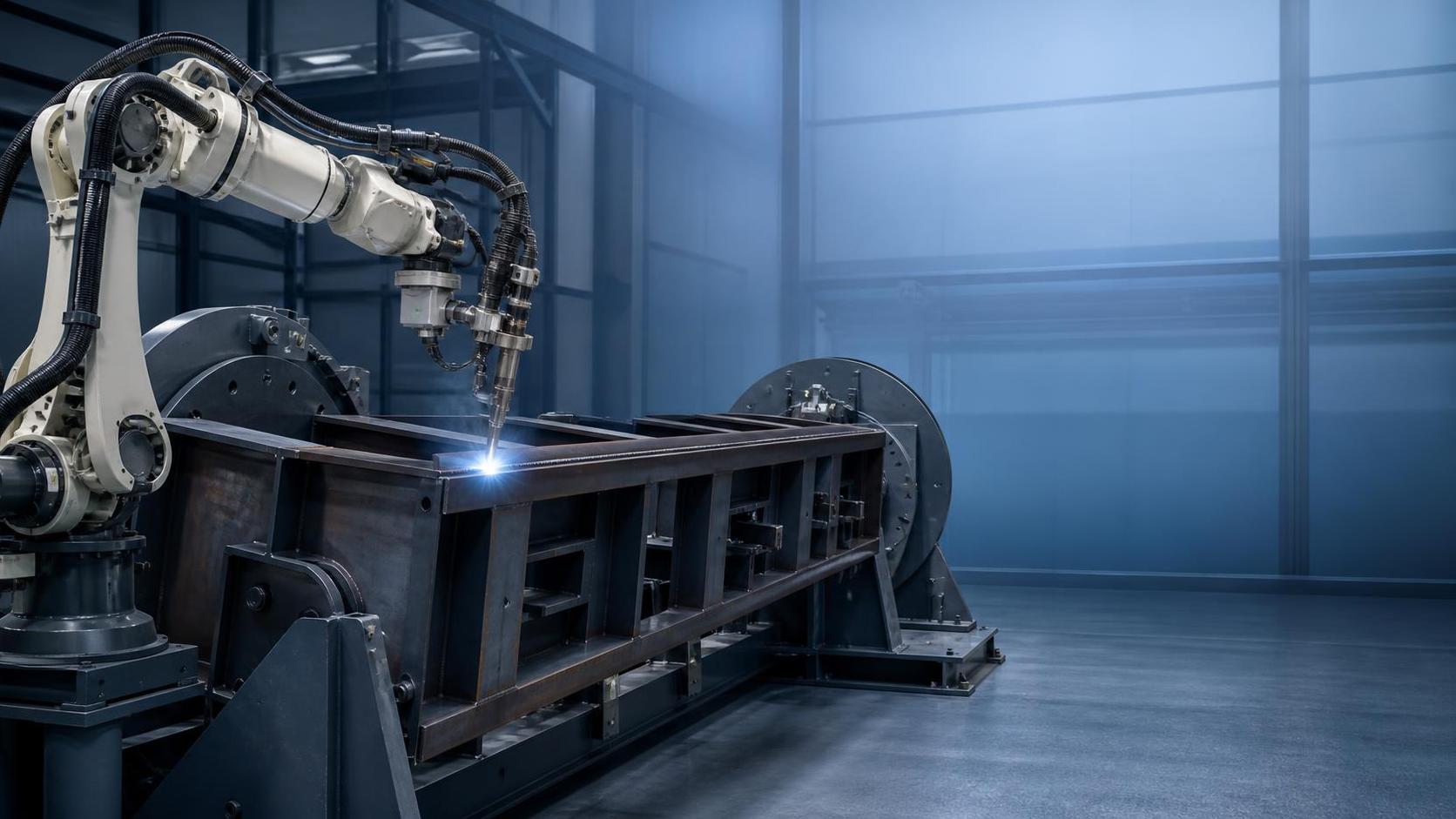

تكشف التجميعات المُصنَّعة الكبيرة بسرعة تكلفة اختيار روبوت بمواصفات غير كافية. فخطوط اللحام الطويلة، ومشاعل اللحام الثقيلة، وحزم الكابلات، وأجهزة تتبع خط اللحام، والمُوضِّعات، وفترات تشغيل القوس الممتدة، كلها تفرض متطلبات على الروبوت قد لا تظهر في مقارنة أساسية بين مدى الوصول والسعر. ينبغي تقييم روبوت اللحام للخدمة الشاقة كجزء من خلية متكاملة: الكتلة المتحركة عند المعصم، والحمل الحراري المتوقع، وطريقة تقديم قطعة العمل، والوقت اللازم للتعافي من الأعطال الروتينية، كلها تؤثر في التكلفة المركبة والإنتاج القابل للاستفادة.

بالنسبة للهياكل الفولاذية، وأوعية الضغط، والإطارات الكبيرة، والعوارض، وهياكل الشاحنات، والتصنيعات المماثلة، فإن التكوين الأكثر اقتصادية غالباً هو الذي يحافظ على دقة المسار والتوافر ضمن نمط التشغيل الفعلي. وقد يفقد السعر الأولي المنخفض للمعدات ميزته عندما يتطلب خفض سرعة الحركة، أو توقفات حرارية متكررة، أو خيارات محدودة للأدوات، أو تغييرات مقيِّدة في مناولة الأجزاء.

يجب أن يعكس معدل التشغيل جدول اللحام الفعلي

يصف معدل التشغيل المدة التي تستطيع فيها المعدات العمل خلال فترة محددة قبل الحاجة إلى التبريد أو الاستعادة. وغالباً ما يُناقش بالنسبة لمصادر طاقة اللحام، لكنه ذو صلة بالقدر نفسه بالروبوت، والمشعل، وحزمة الكابلات، ومغذي السلك، واستخراج الأبخرة، والمُوضِّع. قد تحتوي الخلية على مكونات ذات حدود مختلفة. ويُحدَّد الحد العملي بالمكون الذي يصل أولاً إلى حالته الحرارية أو الميكانيكية المسموح بها.

لا تتعامل مع زمن تشغيل القوس باعتباره المصدر الوحيد للحمل. أثناء برامج التصنيع الطويلة، يتسارع الروبوت ويتباطأ بشكل متكرر، ويحافظ على زوايا معصم غير مريحة، وينتقل بين خطوط اللحام، ويحمل معدات مشعل ساخنة قرب الوصلة. يمكن لعمليات الترسيب العالي أن تزيد التعرض للحرارة عند الطرف الأمامي. وقد تؤدي اللحامات متعددة التمريرات إلى تسلسلات طويلة متواصلة حتى عندما تبدو كل تمريرة قصيرة في التقدير غير المتصل.

يبدأ التقييم المفيد بمزيج إنتاج تمثيلي بدلاً من جزء مثالي واحد. حدِّد عدد ساعات اللحام المتوقعة لكل وردية، ومتوسط نسبة تشغيل القوس، وأطول برنامج غير منقطع، ونطاق سماكة المواد، ونوع العملية، وإمكانية الوصول إلى الوصلة، والتوقفات المخططة للتحميل والفحص وصيانة المشعل. ميّز بين ذروة الطلب العرضية والجدول المعتاد. قد تكون المعدات المخصصة لأعمال الإصلاح المتقطعة مقبولة عند حمل عمل مستمر أقل، بينما يتطلب اللحام الإنشائي المتكرر تصنيفات تظل مناسبة خلال نمط التشغيل المخطط.

اطلب شروط معدل التشغيل كتابةً. إذ يمكن أن تؤثر درجة الحرارة المحيطة، وتيار اللحام، ونمط الحركة، وسرعة الروبوت، وتكوين الأداة في القيم المنشورة. ولا يمكن مقارنة تصنيف معلن دون شروط بصورة موثوقة. ومن المفيد أيضاً توضيح ما إذا كانت خزانة وحدة التحكم المقترحة تحتاج إلى تبريد إضافي، وكيف تُدار الحرارة عند عنق المشعل وحزمة الكابلات، وما إذا كان تخطيط الخلية يترك خلوصاً كافياً لتبديد الحرارة.

الحمولة حمل ديناميكي وليست وزن المشعل

كثيراً ما يُساء فهم سعة الحمولة لأن المشعل وحده قد يكون خفيفاً نسبياً. يحمل معصم الروبوت عادة جسم المشعل وعنقه ووصلات السلك أو الغاز ومستشعر التصادم وحامل التثبيت ومستشعر ليزر أو لمسي اختياري ومعدات دعم الكابلات وأحياناً واجهة وحدة تنظيف. والقيمة ذات الصلة هي الكتلة الكاملة عند نهاية الذراع، بما في ذلك التركيبات التي قد تُضاف بعد التشغيل الأولي.

ولا تكفي الكتلة وحدها. إذ يؤثر مركز الثقل وعزم القصور الذاتي بقوة في حمل المحاور، وحدود التسارع، ودقة التوقف، وإجهاد علبة التروس. قد يؤدي امتداد طويل للمشعل أو مستشعر مركب بعيداً عن الشفة إلى توليد عزم كبير حتى عندما تبقى الكتلة الكلية دون تصنيف الحمولة الاسمي. وقد يستطيع الروبوت من الناحية التقنية رفع التجميعة، لكنه لا يتمكن من تحقيق السرعة أو قابلية التكرار المطلوبة عند مدى الوصول المخطط.

اطلب منحنى الحمولة المسموح بها عبر نطاق العمل، إلى جانب إزاحة مركز الثقل وقيم القصور الذاتي المسموح بها. غالباً ما تتطلب التصنيعات الكبيرة اللحام قرب أقصى مدى وصول، فوق قالب تثبيت، أو حول مقويات حيث يفرض الوصول وضعيات ممتدة للذراع. وقد تختلف السعة المتاحة في هذه الوضعيات عن الحمولة الرئيسية الواردة في الكتالوج. وينبغي النظر في التعافي من التصادم، وإعادة التموضع السريعة بين خطوط اللحام، والحركة المتزامنة مع مُوضِّع تحت حمل الأداة نفسه.

مدى الوصول والصلابة والدقة عند الوصلة

يحدد مدى الوصول ما إذا كان المشعل يستطيع الوصول إلى اللحام، لكنه لا يثبت أن الروبوت قادر على الحفاظ على زاوية مشعل مستقرة طوال المسار. في المقاطع الصندوقية الكبيرة والإطارات المُصنَّعة، قد يحتاج الروبوت إلى الوصول فوق المشابك أو حول صفائح التقوية أو إلى داخل قناة عميقة. ينبغي مراجعة كل حالة باستخدام هندسة المشعل الفعلية، لا باستخدام نطاق روبوت مبسط.

تعد قابلية التكرار مفيدة للعودة إلى النقاط المبرمجة، ولكن لا ينبغي الخلط بينها وبين الدقة المطلقة. يمكن للروبوت تكرار موضع تم تعليمه باستمرار، بينما تصل القطعة مع تفاوت ناتج عن القطع أو التجميع أو التشوه الحراري أو تآكل قالب التثبيت. تتحرك اللحامات الكبيرة عادة بعد اللحام النقطي وبعد أولى التمريرات ذات الحرارة العالية. وحيث يكون تفاوت الأجزاء مؤثراً، قد تتطلب الخلية استشعاراً باللمس، أو تتبع خط اللحام عبر القوس، أو توجيهاً بالليزر، أو إجراءات لحام تكيفية، أو تثبيتاً أكثر تحكماً.

كما تهم صلابة الخلية. فقد يُدخل روبوت مركب على قاعدة ضعيفة أو سكة مرنة أو أساس غير مستوٍ اهتزازاً وانزياحاً في الموضع. وينطبق الأمر نفسه على المحاور الخارجية التي تحمل قطع عمل كبيرة. أكّد متطلبات الأساس، وتصميم صفيحة القاعدة، وترتيب المراسي، وتفاوتات محاذاة السكة، وصلابة القالب الذي يدعم القطعة. ينبغي تحديد هذه التفاصيل قبل الأعمال المدنية والشحن، لأن التعديل التصحيحي بعد التركيب قد يؤخر أعمال القبول.

تغيّر المُوضِّعات والمحاور الخارجية معادلة التكلفة

غالباً ما يؤدي إعادة توجيه قطعة العمل بحيث يبقى اللحام في وضع مناسب إلى تحسين الوصول واستقرار العملية. لكن يجب تحديد حجم المُوضِّع لأكثر من كتلة قطعة العمل الاسمية. ينبغي أن يشمل الحساب القوالب والمشابك وأذرع التمديد والأثقال الموازنة وحوامل الكابلات ومركز ثقل قطعة العمل في كل وضع دوران. ينتج الحمل خارج المركز عزماً قد يحكم الاختيار قبل الكتلة الكلية.

بالنسبة للتجميعات الطويلة بصورة استثنائية، قد يكون ترتيب سكة أرضية أو جسر علوي أفضل من تحريك القطعة مراراً. ويضيف هذا الاختيار متطلبات تركيب وصيانة إضافية: استقامة السكة، والأغطية الواقية، وإدارة كابلات الحركة، واستراتيجية تحديد الموضع المرجعي، وواجهات الحماية، والمزامنة بين الروبوت والمحور الخارجي. تحتاج الحركة المنسقة إلى تحقق باستخدام برنامج اللحام الفعلي، ولا سيما عندما يتتبع المشعل خط لحام طويلاً أثناء دوران قطعة العمل.

ينبغي تخطيط تدفق الأجزاء إلى جانب تخطيط الحركة. فالخلية التي تنتج لحامات دقيقة لكنها تتطلب وصولاً صعباً للرافعة، أو تغييراً بطيئاً للقالب، أو إعادة تثبيت يدوية متكررة، قد تُنشئ عنق زجاجة في المراحل السابقة أو اللاحقة. ضع في الاعتبار المساحة اللازمة للمواد الواردة، والتجميع النقطي، واللحامات المكتملة، والفحص، وإعادة العمل، والفصل الآمن بين التحميل والحركة الآلية. كما تؤثر قطع العمل كبيرة الحجم في أبعاد الأبواب، ومسارات النقل الداخلية، ونقاط الرفع، وتخطيط الحاويات أو المنصات المسطحة قبل التسليم.

لا يمكن افتراض توافق عملية اللحام

تحتاج وحدة تحكم الروبوت ومصدر طاقة اللحام ومغذي السلك وبرنامج العملية إلى واجهة محددة. أكّد مجموعة العمليات المدعومة، وتغذية راجعة للتيار والجهد، والتحكم في برنامج اللحام، ووظائف البدء والحفرة النهائية، وسلوك سحب السلك، وإشارات الأعطال، وطريقة النسخ الاحتياطي للمعلمات. بالنسبة للفولاذ السميك، ينبغي مراجعة تحضير الوصلة واستراتيجية الترسيب المخططين مع سعة مصدر الطاقة. لا يستطيع روبوت ذو حمولة كافية تعويض حزمة عملية لا يمكنها الحفاظ على نطاق الإجراء المطلوب.

تستحق إدارة المستهلكات الاهتمام في خلايا التصنيع الكبيرة. تزيد البرامج الطويلة من قيمة تغذية السلك الموثوقة، وتنظيف المشعل، وفحص الفوهة، وتطبيق مانع التناثر، واستبدال طرف التلامس. قد تقلل محطة التنظيف الآلية الانقطاعات، لكنها تستهلك مساحة أرضية وتضيف إجراءات إلى الدورة. يجب أن يكون موضعها قابلاً للوصول دون إحداث التواءات في الكابلات أو التداخل مع التحميل. وينبغي أن يستند روتين التنظيف إلى ظروف التناثر الفعلية بدلاً من إدراجه على فترات عشوائية.

للتحضير قبل اللحام تأثير مباشر في اتساق العمل الروبوتي. يمكن للحواف المقطوعة والقشور والزيت والنتوءات وفجوات الجذر غير المتسقة أن تسبب سلوك قوس غير مستقر وتتبعاً ضعيفاً لخط اللحام. في تصنيع الصفائح الفولاذية، يمكن أن يؤثر التخطيط وموقع الثقوب أيضاً في مرجعية القالب وتسلسل التجميع. وحيث تُجهز مكونات الصفائح قبل اللحام، يمكن للثقب والتخطيط المبرمجين دعم التجميع القابل للتتبع. على سبيل المثال، يمكن لآلة تثقيب وتخطيط CNC للصفائح الفولاذية أن تجمع بين عمل الثقوب والتخطيط على الصفائح الفولاذية ضمن إعداد واحد، وفقاً لحجم قطعة العمل وسماكتها وطريقة المرجعية اللاحقة المطلوبة.

ينبغي أن يشمل زمن الدورة كل ما يوقف القوس

سرعة اللحام المعروضة وحدها لا تمثل الإنتاج. يتضمن نموذج الدورة الموثوق التحميل، وتثبيت القطعة، واختيار البرنامج، وتأكيد السلامة، والبحث أو الاستشعار، وتنظيف المشعل، وتغيير السلك، وحركة الروبوت، واللحام، وفهرسة المُوضِّع، والتفريغ، ونقاط توقف الفحص. تصبح التأخيرات الصغيرة غير المتعلقة باللحام كبيرة عند ضربها عبر جدول الإنتاج.

يمكن أن يؤثر تعقيد البرنامج أيضاً في زمن الدورة القابل للاستفادة. يحتاج لحام زاوية بسيط على تجميعة صلبة إلى استشعار أقل ومسارات تعافٍ أقل من وصلة متعددة التمريرات ذات تجميع متغير. اطلب الاطلاع على كيفية التعامل مع الانقطاعات الشائعة: أعطال احتراق السلك العكسي، أو توقفات التصادم، أو فقدان القوس، أو فشل البحث عن خط اللحام، أو قطعة حُمِّلت خارج موضعها قليلاً. ينبغي أن يحافظ التعافي على موضع اللحام الصحيح وأن يتجنب فرض إعادة تشغيل البرنامج كاملاً عندما لا يكون ذلك ضرورياً.

يمكن للبرمجة غير المتصلة أن تقصر إعداد الخلية لعائلات متكررة من الهياكل الكبيرة، لكن قيمتها تعتمد على جودة النموذج واتساق القالب. تحتاج هندسة CAD ورموز اللحام وبيانات الوصلات والمراجع الإحداثية إلى عملية تسليم متفق عليها. عند تغير رسومات التصنيع، حدِّد من يحدّث البرامج، وكيف تُعرَّف المراجعات، وكيف يُمنع إصدار قديم من الوصول إلى الإنتاج. يمكن لحدود المسؤولية الغامضة في هذه المرحلة أن تخلق تأخيرات مكلفة أثناء الإطلاق.

يحتاج نطاق التركيب وقابلية الصيانة إلى تعريف تجاري

يتضمن تركيب روبوت لحام للخدمة الشاقة أكثر من تسليم الذراع ووحدة التحكم. ينبغي أن يحدد عرض السعر والنطاق الفني الحواجز، وأقفال السلامة، ونقاط توصيل استخراج الأبخرة، ومتطلبات التغذية الكهربائية، وجودة الهواء المضغوط، وتوزيع الغاز، والقوالب، والمحاور الخارجية، وحزمة اللحام، والإشراف على التركيب، والبرمجة، والتشغيل الأولي، ومعايير القبول. ينبغي إسناد البنود الموصوفة فقط بأنها “من قبل أطراف أخرى” بوضوح قبل إصدار الطلب.

إمكانية الوصول للصيانة عامل تكلفة عملي. تحقّق من إمكانية الوصول إلى مرشحات وحدة التحكم، ووصلات الكابلات، ونقاط التزييت، ومحطات خدمة المشعل، ومحركات المُوضِّع، ومكونات السكة دون فك أجزاء من الحواجز أو نقل المعدات الثابتة. ينبغي أن تميز توصيات التخزين بين المستهلكات الروتينية، وقطع التآكل ذات الاستبدال المتوقع، والمكونات الحرجة ذات مدد التوريد الأطول للاستبدال. ينبغي تحديد سجلات التشخيص، وسجل الإنذارات، والنسخ الاحتياطي للمعلمات، وترتيبات الدعم عن بُعد في الوثائق الفنية.

ينبغي أن يستخدم القبول أجزاء تمثيلية ومعايير لحام متفق عليها بدلاً من عرض حركة في خلية فارغة. أكّد درجات المواد وسماكاتها وتكوينات الوصلات ومعدن الحشو والغاز والتثبيت وطرق الفحص التي ستُستخدم. وحيث لا تتوفر أجزاء الإنتاج، ينبغي أن تعيد قطع الاختبار إنتاج قيود الوصول وأوضاع اللحام ذات الصلة. وهذا يمنع قبول خلية في ظروف لا تعكس العمل المقصود منها أداؤه.

أخطاء المواصفات الشائعة

• اختيار حمولة بناءً على المشعل المجرد، ثم إضافة مستشعر تصادم ومعدات تتبع خط اللحام بعد اختيار الروبوت.
• استخدام أقصى مدى وصول كدليل على إمكانية الوصول دون التحقق من زاوية المشعل، وخلوص الكابلات، وتداخل القالب، وحدود المحاور عند كل لحام حرج.
• تقييم الخلية بناءً على متوسط وقت اللحام اليومي مع تجاهل أطول مهمة مستمرة والحالة الحرارية للمشعل ومصدر الطاقة.
• تحديد مُوضِّع بناءً على كتلة قطعة العمل وحدها، دون حساب وزن القالب، والحمل اللامركزي، وعزم الدوران، ومركز الثقل المتغير بعد قلب القطعة.
• ترك استراتيجية مرجع الجزء دون حل. لا يمكن لبرنامج الروبوت تصحيح موقع قالب غير متسق أو تشوه غير مضبوط بصورة موثوقة دون طريقة استشعار مناسبة.

سيربط أقوى عرض فني حمولة الروبوت وقدرته على معدل التشغيل باللحام الفعلي والعملية والقالب وتدفق المواد. ويجعل هذا الربط من الممكن مقارنة البدائل بناءً على متطلبات التشغيل الكلية بدلاً من أرقام الكتالوج المعزولة.
