يُعد روبوت اللحام بالقوس حلًا عمليًا للمصنعين الذين يسعون إلى جودة لحام أكثر اتساقًا، وإنتاجية أعلى، وبيئة إنتاج أكثر أمانًا. لكن قرار الأتمتة ينبغي أن يبدأ بقطعة العمل وسير العمل، لا بالروبوت نفسه. والأسئلة ذات الصلة هي ما إذا كانت الأجزاء قابلة للتكرار بدرجة كافية، وما إذا كان وقت اللحام يمثل عنق زجاجة حقيقيًا، ومدى تكرار تغيّر تصميمات المنتجات، وما إذا كان المصنع يستطيع التحكم في التجميع، وإعداد المواد، ومناولة الأجزاء.

بالنسبة إلى العديد من شركات التصنيع المعدني، لا يمثل اللحام الروبوتي في المقام الأول مشروعًا لاستبدال العمالة. وغالبًا ما تكمن قيمته في تقليل التباين بين الورديات، وجعل أزمنة الدورة أكثر قابلية للتنبؤ، وتوثيق الإجراءات المؤهلة بدرجة أكبر من الموثوقية، وتوجيه عمال اللحام المهرة نحو الإعداد، ومراقبة الجودة، والإصلاحات المعقدة، والأعمال اليدوية الأعلى قيمة. وتكون هذه التقنية أكثر فعالية عندما تُعامل كنظام إنتاج لا كآلة لحام مستقلة.

ما الذي يفعله روبوت اللحام بالقوس فعليًا

يجمع روبوت اللحام بالقوس بين ذراع روبوت صناعي ومصدر طاقة للحام، وشعلة، ومعدات تغذية الأسلاك، وبرامج تحكم، ومعدات سلامة، وعادةً شكل من أشكال تموضع قطعة العمل أو استشعارها. ويحرك الروبوت الشعلة على طول مسار مبرمج بينما ينشئ نظام اللحام قوسًا كهربائيًا ويحافظ عليه بين قطب السلك المستهلك وقطعة العمل.

المبدأ الأساسي مألوف لكل من يعمل في اللحام بالقوس المعدني الغازي، لكن التشغيل الروبوتي يضيف زاوية شعلة قابلة للتكرار، وسرعة انتقال، وبروز السلك، وحركة التمويج، والتحكم في البدء والتوقف، وتغييرات منسقة في المعلمات. وإذا قُدمت القطعة إلى الروبوت باستمرار وكان الوصل ضمن نطاق تفاوت النظام، فيمكن للآلة تكرار تسلسل لحام مؤهل عبر دورات عديدة مع تباين محدود.

هذا الاتساق هو الفائدة الرئيسية، لكنه يكشف أيضًا نقاط الضعف في المراحل السابقة. فغالبًا ما يستطيع عامل اللحام اليدوي تعويض صفيحة موضوعة بشكل غير صحيح، أو فجوة متسعة، أو لحام نقطي غير متسق. ويمكن للروبوت استخدام تتبع الوصلة أو أدوات التحكم التكيفية ضمن نطاق محدد، لكنه لا يستطيع تحويل انضباط تصنيع ضعيف إلى عملية آلية مستقرة. ويزيد اللحام الروبوتي عمومًا من أهمية دقة القطع، واستراتيجية التركيبات، وجودة اللحام النقطي، وإمكانية الوصول إلى الوصلات، والتحكم في المواد الواردة.

عمليات اللحام بالقوس الرئيسية المستخدمة في الخلايا الروبوتية

العملية الأكثر شيوعًا في اللحام الروبوتي هي اللحام بالقوس المعدني الغازي، ويُشار إليها كثيرًا باسم GMAW أو لحام MIG/MAG بحسب غاز الحماية وتطبيق المادة. وتُستخدم على نطاق واسع لهياكل الفولاذ الكربوني، والإطارات، والحوامل، والتجميعات المصنعة، ومكونات الآلات، والعديد من تطبيقات الفولاذ المقاوم للصدأ. ويجعلها معدل الترسيب المرتفع نسبيًا وتغذية السلك المستمرة مناسبة جيدًا للأتمتة.

ضمن GMAW، يهم نمط انتقال المعدن. فقد يكون انتقال القصر الكهربائي مفيدًا للمواد الرقيقة، وطبقات الجذر، والعمل في الأوضاع المختلفة، رغم أنه قد يولد رذاذًا أكثر إذا لم تُضبط المعلمات وظروف الوصلة جيدًا. ويدعم الانتقال بالرذاذ عمومًا معدلات ترسيب أعلى على المواد الأكثر سماكة، غالبًا في الأوضاع المستوية أو الأفقية. ويُنظر عادةً إلى GMAW النبضي عند حاجة المصنع إلى مدخل حرارة أكثر تحكمًا، أو قدرة أفضل على اللحام في أوضاع مختلفة، أو رذاذ أقل عبر نطاق تشغيل أوسع. ويعتمد الاختيار المناسب على سماكة المادة، وتصميم الوصلة، ووضعية اللحام، والمظهر المطلوب، وخطر التشوه، وإجراء اللحام المعمول به.

يمكن أيضًا أتمتة اللحام بالقوس ذي السلك المحشو، خصوصًا عندما يكون الترسيب الأعلى أو تحمل ظروف ورشة معينة أمرًا مهمًا. وقد يكون فعالًا في التصنيع الإنشائي، لكن ينبغي تقييم اختيار المواد الاستهلاكية، واستخراج الأدخنة، ومتطلبات إزالة الخبث، وتوقعات جودة السطح بعناية. فالخلية التي تحتاج إلى تنظيف يدوي بين التمريرات قد تفقد جزءًا كبيرًا من إنتاجيتها المتوقعة.

يكون اللحام بالقوس التنغستني الغازي أقل شيوعًا في الأعمال الإنشائية الروبوتية عالية الحجم لأنه أبطأ ويتطلب تحكمًا أشد في العملية، لكنه يظل ذا صلة بالفولاذ المقاوم للصدأ رقيق السماكة، والألومنيوم، والتجميعات الدقيقة، والتطبيقات التي يكون فيها مظهر اللحام والتحكم الحراري حاسمين. ويُستخدم اللحام بالبلازما الروبوتي في حالات أكثر تخصصًا. ويمكن لهذه العمليات أن تكون عالية الكفاءة، لكن مبررها يستند عادةً إلى تحدٍ محدد يتعلق بالجودة أو المادة، لا إلى الإنتاجية العامة.

المكونات التي تحدد الأداء الفعلي

الروبوت سداسي المحاور هو المكون الأكثر وضوحًا، لكنه ليس سوى جزء واحد من الخلية. ويؤثر مدى الوصول، والحمولة، وقابلية التكرار، وتكوين المعصم، وتمديد الكابلات، وإمكانية الوصول حول قطعة العمل، جميعها في قدرة الروبوت على الوصول إلى كل لحام مطلوب. فقد يعجز روبوت ذو مدى اسمي كافٍ عن الوصول إلى وصلة بسبب اصطدام الشعلة بتركيبة، أو عدم قدرة المعصم على تحقيق الزاوية المطلوبة، أو لأن عنق الشعلة الطويل يحد من الخلوص.

يحدد مصدر طاقة اللحام ومغذي السلك مدى موثوقية العملية في توفير التيار والجهد وشكل الموجة وسرعة تغذية السلك المحددة. وينبغي للمشترين تقييم ما إذا كان مصدر الطاقة يدعم أنماط الانتقال المقصودة، وما إذا كانت حزم العمليات متاحة للمواد وأقطار الأسلاك المستخدمة. وهذا مهم بشكل خاص عندما يتوقع المصنع لحام أجزاء مصنعة خفيفة ومقاطع إنشائية أثقل في منطقة إنتاج واحدة.

يستحق نظام الشعلة اهتمامًا وثيقًا لأنه مصدر متكرر للتوقفات. ويجب أن تتحمل الشعلة الروبوتية الحركة المتكررة، والحرارة، والرذاذ، وثني الكابلات، وحالات التلامس العرضية. ومحطات تنظيف الشعلة، وقواطع الأسلاك، ومنظفات الفوهات، وأنظمة منع الرذاذ، وإجراءات معايرة الشعلة ليست ملحقات ثانوية؛ بل تؤثر في موثوقية بدء القوس وكمية تدخل المشغل المطلوبة في كل وردية.

التركيبات والمُوضِعات مهمة بالقدر نفسه. ويمكن للتركيبات الثابتة أن تحقق قابلية تكرار ممتازة للأجزاء ذات الحجم الكبير، بينما تستطيع المُوضِعات المؤازرة تدوير المكون بحيث تُنجز لحامات أكثر في وضع سفلي ملائم. والمقابل هو أن التركيبات المخصصة تتطلب رأس مال ومساحة تخزين وصيانة ووقتًا للتغيير. وبالنسبة إلى الشركات ذات تغييرات الأجزاء المتكررة أو التجميعات الإنشائية الكبيرة، قد يكون ترتيب أقل اعتمادًا على التركيبات أكثر ملاءمة، بشرط أن تكون طرق الاستشعار وتحديد موضع الأجزاء قوية بما يكفي.

ينبغي اعتبار أنظمة السلامة جزءًا من تصميم الإنتاج. وتتطلب الخلية النموذجية وصولًا محميًا، وإيقافات طوارئ، وأبوابًا متشابكة أو ماسحات سلامة، وتأريضًا، والتحكم في الأدخنة، وإجراءات واضحة للتحميل والتفريغ والاستعادة والصيانة. وتختلف التزامات الامتثال حسب سوق الوجهة وسياق التركيب. وينبغي للمصنعين الذين يصدّرون المعدات أو يعملون عبر ولايات قضائية متعددة تأكيد متطلبات سلامة الآلات والكهرباء واللحام المعمول بها بدل افتراض أن شهادة على مستوى المكون تغطي الخلية المركبة الكاملة.

أين يناسب اللحام الروبوتي بالقوس على أفضل وجه

يجمع أقوى المرشحين عادةً بين حجم كافٍ ودرجة قابلة للإدارة من تنوع الأجزاء. ومن الأمثلة الشائعة الحوامل المتكررة، والإطارات، ومكونات الشاسيه، وأجزاء المقطورات، والمعدات الزراعية، وتجميعات آلات البناء، والرفوف، والتجميعات الإنشائية الفرعية. ولا يلزم أن يكون العمل متطابقًا إلى الأبد، لكن يجب أن تكون الوصلات قابلة للوصول وأن يمتلك فريق الإنتاج طريقة عملية لتحميل الأجزاء باتجاه ثابت.

يغير حجم الجزء أيضًا نهج الأتمتة. فقد تُحمّل المكونات الصغيرة في خلايا مدمجة ذات مُوضِعات دوارة أو محطتي عمل. وقد تستخدم التجميعات المصنعة المتوسطة تركيبات مخصصة وروبوتًا مركبًا على قاعدة أو مسار. وغالبًا ما تتطلب الكمرات الطويلة، والأعمدة، والإطارات، والهياكل الفولاذية روبوتًا يتحرك على طول سكة، أو ترتيبًا من نوع الجسر، أو مناطق لحام متعددة منسقة.

التصنيع عالي التنوع ومنخفض الحجم ليس غير مناسب تلقائيًا. فقد تجعل برمجة الروبوت التقليدية دفعات الإنتاج القصيرة غير اقتصادية عندما يحتاج كل جزء جديد إلى تعليم مكثف. ومع ذلك، تستطيع الأنظمة التي تستخدم بيانات التصميم، أو الرؤية أو الاستشعار بالليزر، أو التوليد التلقائي للمسار، أو التموضع المرن، تقليل عبء البرمجة. ولا يزال نجاحها يعتمد على جودة النموذج الرقمي، واتساق التصنيع الفعلي، والقدرة على التعامل مع الاستثناءات عندما لا تتطابق القطعة الفعلية مع رسمها.

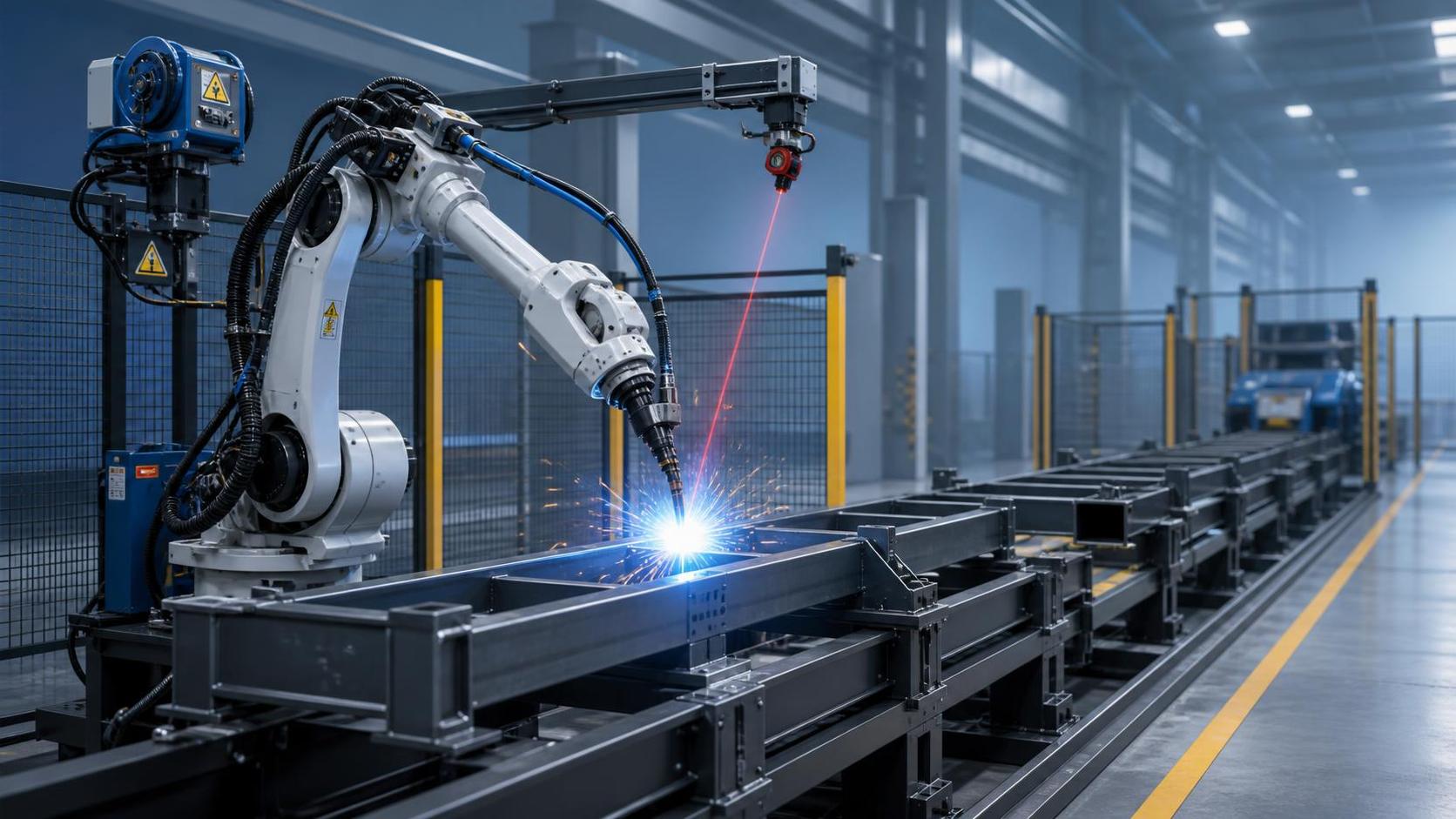

أحد الأمثلة هوروبوت اللحام من النوع الكابولي BR-2010A Pro/DG12، وهو تكوين موجه للأجزاء الفولاذية الإنشائية والتجميعات المصنعة ذات الطرازات المتغيرة. ويستخدم سير العمل المعلن عنه استيراد رسومات TEKLA مباشرة، والتموضع بالكاميرا الليزرية، وإنشاء البرامج تلقائيًا، وتتبع القوس لتصحيح اللحام في الوقت الفعلي. ويكون هذا النوع من الترتيب ذا صلة عندما يرغب المصنع في تقليل التعليم اليدوي والاعتماد على التركيبات، لكن ينبغي تقييمه كنظام متكامل: إذ يظل انضباط الرسومات، وتفاوتات الأجزاء، وتخطيط السكة، وطريقة التحميل، وإجراءات استعادة المشغل عناصر أساسية للأداء.

ما الذي لا يحله روبوت اللحام بالقوس تلقائيًا

من الأخطاء الشائعة حساب العائد على الاستثمار باستخدام وقت تشغيل القوس فقط لعامل لحام يدوي ماهر. ففي الواقع، تشمل الدورة الروبوتية التحميل، والتثبيت، والمسح، واختيار البرنامج، وفحوصات ما قبل اللحام، واللحام، والتنظيف، والتفريغ، والاستعادة العرضية. وإذا وصلت الأجزاء ببطء من القطع والتجميع، أو إذا قضى المشغل وقتًا طويلًا في تصحيح التجميعات سيئة الإعداد، فقد لا يُستغل الروبوت جيدًا رغم امتلاكه سرعة لحام نظرية عالية.

ومن المفاهيم الخاطئة الأخرى أن تتبع الوصلة يلغي الحاجة إلى أجزاء دقيقة. فيمكن لتتبع الوصلة تعويض التباين المعتدل في الموضع أثناء اللحام، كما يمكن للاستشعار بالليزر تحديد الوصلات قبل بدء القوس. لكن أيًا من القدرتين ليس بلا حدود. فلا تزال الفجوات الكبيرة، أو المكونات المفقودة، أو قطع العمل الملتوية، أو مواضع اللحام النقطي السيئة، أو الأسطح الملوثة، أو الوصلات غير القابلة للوصول، قادرة على التسبب في رفض القطع أو الانقطاعات أو الحاجة إلى تدخل يدوي.

لا تلغي الأتمتة أيضًا هندسة اللحام. فيجب أن يظل تصميم الوصلة، والسلك، وغاز الحماية، ومتطلبات التسخين المسبق، ودرجة الحرارة بين التمريرات، ونوافذ المعلمات، وتسلسل اللحام، مناسبًا للمادة وظروف الخدمة. وعندما تخضع اللحامات لفحص رسمي، أو أحمال إجهاد، أو متطلبات خدمة الضغط، أو مواصفات خاصة بالعميل، ينبغي تأهيل العملية الروبوتية والتحقق منها بالنهج المنضبط نفسه المتوقع في اللحام اليدوي.

أسئلة يجب طرحها قبل مقارنة المعدات

قبل مراجعة علامات الروبوتات التجارية أو مخططات الخلايا، اجمع حقائق الإنتاج. وينبغي أن تغطي المراجعة الأولية المفيدة عائلة الأجزاء، والأحجام السنوية والأسبوعية، ودرجات المواد، ونطاق السماكات، وأنواع الوصلات، وأوضاع اللحام، وأطوال اللحام المطلوبة، وأنماط العيوب الحالية، وتكرار التغيير، ومساحة الأرضية المتاحة، وتوزيع العمالة الحالي. وعادةً ما تكون دراسة زمنية قصيرة عبر عدة أجزاء ممثلة أكثر قيمة من تقدير قائم على عمل مثالي واحد.

• ما الأجزاء التي تمثل الحصة الأكبر من وقت اللحام المتكرر؟
• هل مواقع الوصلات وأبعادها مستقرة بعد القطع والتشكيل والتجميع النقطي؟
• هل يستطيع الروبوت الوصول إلى كل لحام دون اصطدامات أو تنازلات مفرطة في زاوية الشعلة؟
• هل ستحسن التركيبات المخصصة الإنتاج بدرجة تبرر تكلفتها وجهد تغييرها؟
• ماذا يحدث عندما يكون جزء خارج التفاوت، أو يحدث عطل في تغذية السلك، أو يفشل بدء القوس؟
• من سيصون المواد الاستهلاكية، ويتحقق من البرامج، ويفحص اللحامات، ويستعيد تشغيل الخلية بعد التوقف؟
• هل استخراج الأدخنة، والقدرة الكهربائية، والهواء المضغوط، وتدفق المواد كافية لدورة التشغيل المتوقعة؟

يمكن أن يصبح تخطيط الأرضية قيدًا حاسمًا للتصنيع الأكبر. فعلى سبيل المثال، قد يُخطط لحل سكة كابولية حول مساحة عمل بعرض يقارب 12 مترًا وعمق مترين، مع طول دعم لسكة أرضية يبلغ 12 مترًا. وبالنسبة إلى قطع العمل الأطول من ذلك والأقل من نحو 25 مترًا، قد يُقترح لحام قائم على المناطق باستخدام روبوتين. ولا تكون هذه الأرقام ذات معنى إلا عند التحقق منها مقابل خلوص التحميل الفعلي، وفصل السلامة، وأبعاد التركيبات، وحركة الرافعة، والمناولة اللاحقة، والحاجة إلى صيانة المعدات.

كيفية تقييم خلية مقترحة

ينبغي للمشترين أن يطلبوا من الموردين عرض جزء ممثل بدل الاعتماد فقط على مقاطع الفيديو العامة أو سرعة الروبوت المعلنة. وينبغي أن يتضمن العرض افتراضات تحميل الأجزاء، ووقت الاستشعار أو تحديد الموقع، وإعداد البرنامج، وتسلسل اللحام، ومتطلبات التنظيف، والتعامل مع التباين الواقعي في التجميع. وإذا أمكن، استخدم جزءًا يتضمن الوصلات الصعبة، وليس فقط أسهل لحامات الزاوية.

ينبغي تحديد معايير القبول قبل الشراء. وقد تشمل زمن الدورة، ومظهر اللحام، والتشوه البُعدي، ونتائج الاختراق أو الاختبارات المقطعية عند الاقتضاء، ومعدل نجاح بدء القوس، ومعدل إعادة العمل، واستخدام المواد الاستهلاكية، والوقت اللازم للانتقال إلى جزء آخر. وينبغي للمصنع أيضًا توضيح البيانات والتدريب وقطع الغيار والدعم عن بُعد والتشغيل في الموقع المشمولة. فأكثر أجهزة الروبوت قدرةً لها قيمة محدودة إذا لم يستطع الفريق المحلي تعديل البرامج المعتمدة أو حل مشكلات الإنتاج العادية.

ما الذي يتغير في اللحام الروبوتي

أكثر التطورات أهمية ليس مجرد حركة روبوت أسرع. بل هو الترابط المتزايد بين بيانات الهندسة والتنفيذ في أرضية الورشة. ويمكن لاستيراد الرسومات، والبرمجة خارج الخط، والقياس بالليزر، وأنظمة الرؤية، والاختيار التلقائي للمعلمات، وتوليد مسار اللحام، تقليل الوقت اللازم لإدخال أعمال جديدة. وهذا مهم بوجه خاص للتصنيع الإنشائي، حيث قد تكون أبعاد الأجزاء كبيرة وقد يكون تنوع المنتجات كبيرًا.

في الوقت نفسه، تزيد هذه الأدوات الاعتماد على إدارة بيانات منضبطة. فقد يسبب النموذج الذي يفتقر إلى معلومات اللحام، أو يستخدم تسمية غير متسقة، أو لا يعكس ممارسات الورشة الفعلية، ارتباكًا بدل الكفاءة. وينبغي للمصانع التي تدرس دمج سير العمل الرقمي أن تفحص من يملك بيانات النموذج، ومن يصدر المراجعات، وكيف تصل التغييرات إلى الروبوت، وكيف يمنع الفريق استخدام برنامج قديم في أرضية الإنتاج.

لذلك من الأفضل النظر إلى روبوت اللحام بالقوس باعتباره قدرة إنتاج مضبوطة. ويكون أكثر إقناعًا عندما يكون عمل اللحام القابل للتكرار، والإعداد المستقر، وخطة تدفق المواد الواقعية موجودة بالفعل أو يمكن إنشاؤها. وبالنسبة إلى الشركات ذات الأعمال الإنشائية المتغيرة، لا يتمثل السؤال التالي في ما إذا كانت الأتمتة ممكنة، بل في ما إذا كان الاستشعار والبرمجة والتخطيط والانضباط التشغيلي قادرًا على جعل المرونة مفيدة اقتصاديًا بدل أن تكون مثيرة للإعجاب تقنيًا فحسب.
