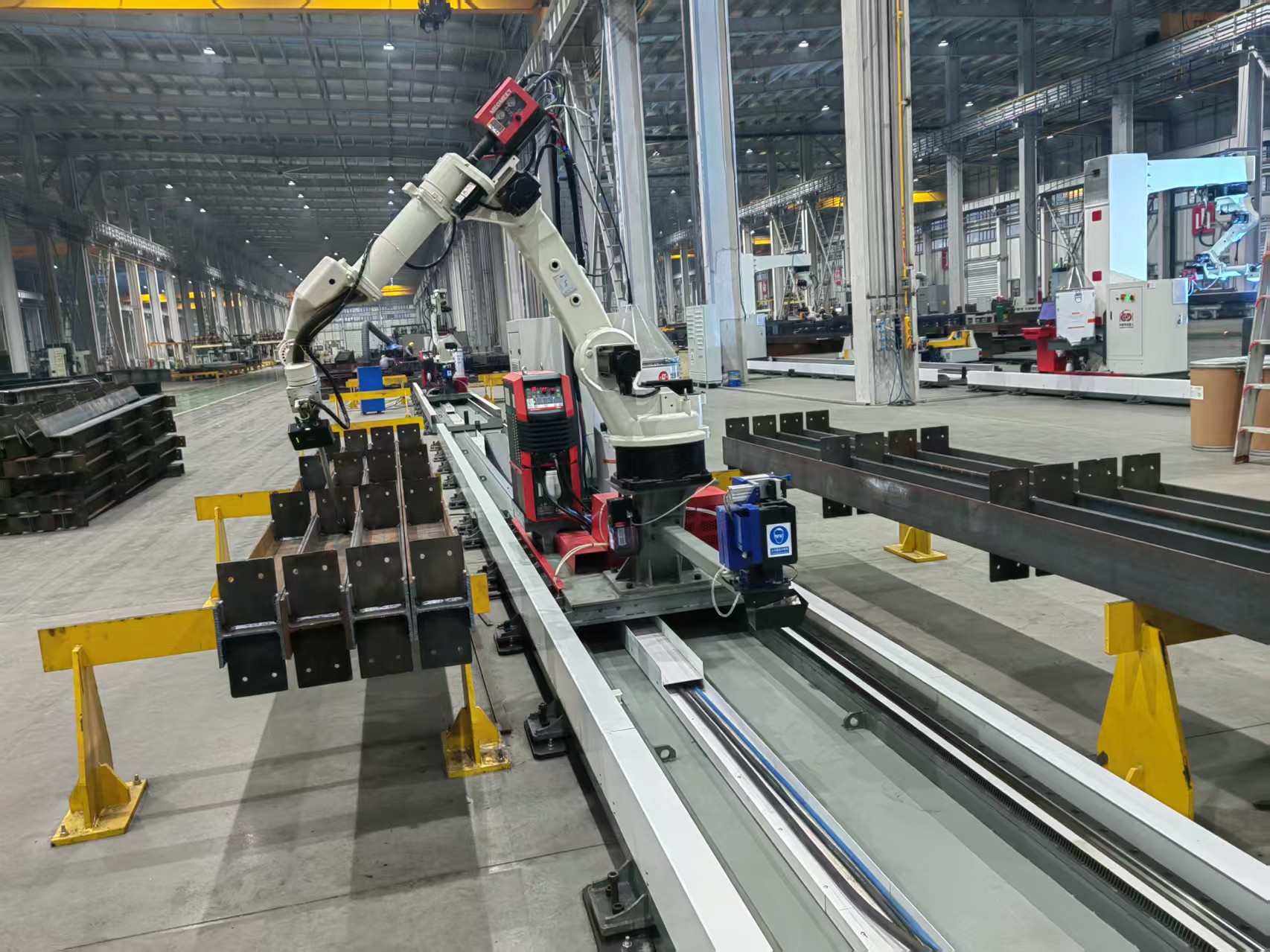

1. Введение в 7-осевой сварочный робот железнодорожного типа:
1.1 Конфигурация системы и занимаемая площадь
Планируемая площадь, занимаемая данным оборудованием (без учета рабочих мест операторов, зон хранения материалов, буферных зон резки и т. д.), составляет 12 метров в ширину и 2 метра в глубину. Система в основном включает следующие компоненты: одну специальную роботизированную рельсовую направляющую, одну скользящую каретку, одного 6-осевого сварочного робота с системой управления, один источник сварочного питания, одну станцию очистки горелки, одну сварочную горелку и вспомогательное оборудование.
1.2 Конфигурация напольной рельсовой направляющей и многороботная сварка
Опора напольной рельсовой направляющей имеет общую длину 12 метров и рассчитана на одну направляющую для сварки. Для заготовок длиной более 12 метров, но менее 25 метров, используются два робота для зональной сварки, что значительно повышает эффективность сварки.
1.3 Установка робота и индикация состояния
Сварочный робот на данной рабочей станции установлен стационарно и работает совместно с кареткой с сервоприводом для выполнения сварки заготовок. Оборудование оснащено тремя световыми индикаторами аварийного сигнала: красным (аварийный сигнал или неисправность оборудования), желтым (оборудование приостановлено) и зеленым (оборудование работает). Они установлены в хорошо видимом месте, что позволяет операторам мгновенно определить текущее состояние системы.
1.4 Системы защиты
Оборудование оснащено несколькими аварийными выключателями, обеспечивающими немедленную остановку всех операций машины в аварийных ситуациях. Кроме того, предусмотрена система защитного заземления для обеспечения безопасности эксплуатации.
2. Технические параметры 7-осевого сварочного робота железнодорожного типа
3. Характеристики 7-осевого сварочного робота железнодорожного типа:
3.1 Поднять подготовленную заготовку на сварочную платформу;
3.2 Загрузить 3D-чертежи;
3.3 Выбрать сварные швы (шов может быть извлечен одной клавишей, ручное сопоставление процесса сварки);
3.4 Нажать кнопку «Пуск» для запуска робота;
3.5 Автоматическое позиционирование робота;
3.6 Робот выполняет сварку швов, необходимых для заготовки (автоматическое включение отслеживания дуги для коррекции сварного шва в режиме реального времени);
3.7 Сварка завершена;
3.8 Ручная разборка и подъем заготовки;
3.9 И так далее: работы того же типа непрерывно повторяются начиная с четвертого шага.

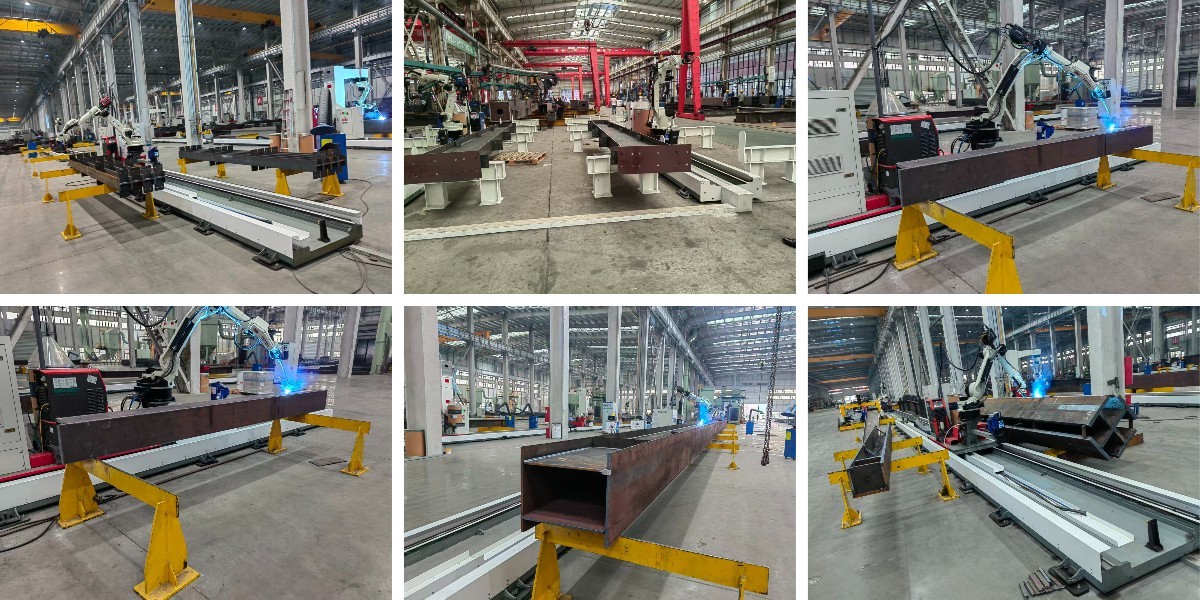

4. Проекты с использованием 7-осевого сварочного робота железнодорожного типа
Часто задаваемые вопросы о товарах
Сварочный робот — это автоматизированная система, состоящая из роботизированной руки, источника сварочного тока, механизма подачи проволоки и блока управления. Он следует предварительно запрограммированным траекториям для позиционирования сварочной горелки и выполнения сварных швов с высокой точностью. Робот может выполнять различные сварочные процессы, включая MIG/MAG, TIG и плазменную сварку, при этом движение управляется системой PLC или CNC, обеспечивающей повторяемую точность.
Сварочные роботы обладают рядом ключевых преимуществ:
Стабильное качество — исключаются человеческие ошибки и усталость
Высокая производительность — непрерывная работа с минимальными простоями
Снижение затрат на рабочую силу — уменьшает зависимость от квалифицированных сварщиков
Безопасность — выводит операторов из опасных условий (дым, высокая температура, вспышка дуги)
Точность — обеспечивает повторяемую точность в пределах ±0.1mm
Сварочные роботы отличаются высокой универсальностью и могут работать с широким спектром заготовок, включая:
Конструкционные стальные элементы (двутавровые балки, колонны, рамы)
Сборки из труб и трубок
Сосуды под давлением и резервуары
Детали для автомобильной промышленности и машиностроения
Изготовленные на заказ сборочные узлы
Робот может быть оснащён позиционерами, поворотными столами и системами слежения для работы со сложной геометрией и крупногабаритными компонентами.
Современные сварочные роботы оснащаются удобными интерфейсами программирования, включая:
Обучающий пульт — операторы проводят робота по траектории сварки, которая затем сохраняется в виде программы
Автономное программирование — позволяет программировать с компьютера без прерывания производства
Интуитивно понятное программное обеспечение — упрощает настройку параметров скорости, напряжения, тока и схем колебательных движений
Операторы с базовыми знаниями в области сварки обычно могут освоить работу после короткого обучения.
Регулярное техническое обслуживание включает:
Проверку и замену сварочных расходных материалов (контактных наконечников, сопел, направляющих)
Осмотр кабелей, шлангов и соединений на предмет износа
Смазку шарниров роботизированной руки и редукторов
Очистку защитного стекла и датчиков
Обновление программного обеспечения и резервное копирование программ
Регулярное профилактическое техническое обслуживание помогает обеспечить долгосрочную надежность и минимизировать простои производства. Наша сервисная команда предоставляет комплексную техническую поддержку и обеспечивает наличие запасных частей.
