Por qué esta cuestión es importante en la producción real

En el procesamiento automatizado de placas, la etapa de perforación se sitúa en medio de varias tareas interconectadas. La placa debe alimentarse hasta la posición correcta, sujetarse adecuadamente, referenciarse con respecto a un sistema de coordenadas, perforarse según el patrón requerido y, posteriormente, liberarse para la siguiente operación. Si alguno de estos pasos se realiza de manera inconsistente, el problema final puede manifestarse como baja precisión de los orificios, problemas de rebabas, tiempo desperdiciado en retrabajos o un cuello de botella de producción difícil de rastrear.

Por eso, preguntar qué controla una máquina perforadora de placas con PLC es más que una cuestión técnica básica. A menudo es el punto de partida para comprender si el equipo puede mantener la repetibilidad, si puede comunicarse con otras máquinas de la línea y si el operador dispone de suficiente control sobre los ajustes del proceso sin depender de prueba y error.

Muchos compradores se centran primero en la potencia del husillo, el diámetro de perforación o el tamaño del bastidor. Estos parámetros son importantes, pero no explican cómo se comporta la máquina en el funcionamiento diario. El sistema de control determina cómo se ejecutan los comandos, cómo se interpretan los sensores, cómo se gestionan las fallas y cómo se vincula una acción con la siguiente. En términos prácticos, ahí es donde se origina gran parte de la consistencia de producción.

Lo que suele controlar una máquina perforadora de placas con PLC

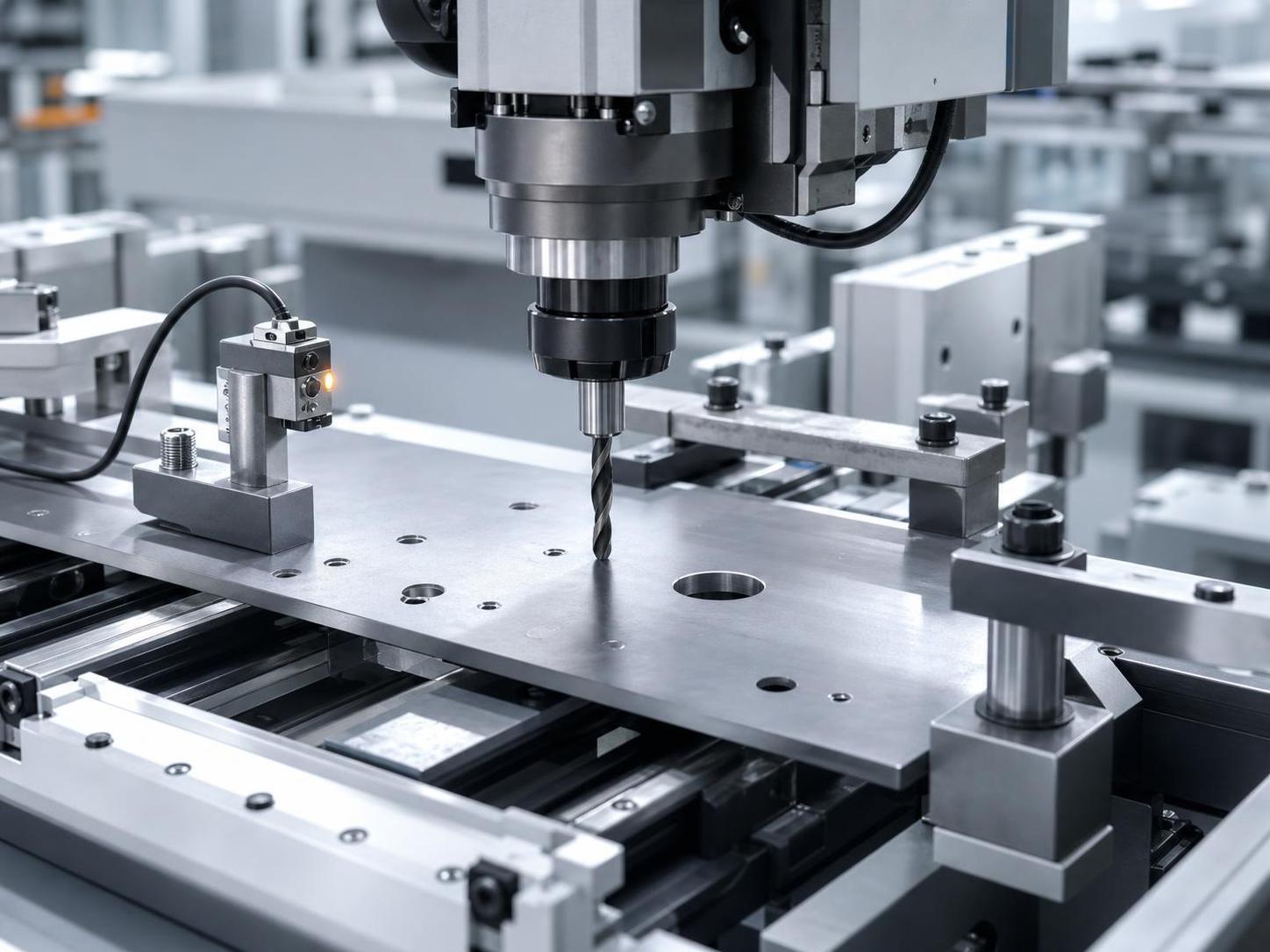

La forma más sencilla de entender una máquina perforadora de placas con PLC es considerarla el centro lógico del proceso de perforación. Coordina múltiples funciones de la máquina para que operen en el orden correcto, en el momento adecuado y dentro de los límites establecidos. Aunque las configuraciones exactas varían, la mayoría de los sistemas controlan varias áreas esenciales.

1. Posicionamiento de placas y lógica de referencia

Antes de comenzar la perforación, la placa debe desplazarse a la posición correcta. El PLC suele recibir señales de interruptores de límite, codificadores o sensores de posición y utiliza estas entradas para gestionar el movimiento de alimentación y establecer la referencia de trabajo. Esto es importante porque la colocación precisa de los orificios depende no solo de la precisión del husillo, sino también de que el material esté alineado y confirmado antes de iniciar la perforación.

2. Secuencia de sujeción y retención del material

Un ciclo de perforación solo es estable si la placa se mantiene firmemente sujeta. El PLC controla la temporización de las abrazaderas, la confirmación de presión y la secuencia de liberación. Si la máquina permite perforar antes de confirmar el estado de sujeción, las vibraciones o los pequeños movimientos pueden afectar la calidad de los orificios. Una buena lógica de control evita esto haciendo que cada paso dependa de la finalización del anterior.

3. Arranque, parada y secuencia de perforación del husillo

El PLC gobierna cuándo arranca el husillo, cuándo el cabezal se desplaza al siguiente punto y cómo la máquina realiza las transiciones entre ubicaciones de orificios. En algunos sistemas, también trabaja junto con los controles de movimiento CNC para la ejecución de trayectorias y la coordinación de secuencias. Esta es una de las razones por las que la capa de control nunca debe reducirse a una simple función de encendido y apagado. Gestiona el orden del proceso y protege la máquina frente a transiciones inseguras o ineficientes.

4. Velocidad de avance y temporización del ciclo de perforación

La velocidad de avance afecta la vida útil de la herramienta, el acabado superficial y la eficiencia de producción. El PLC suele ayudar a gestionar la temporización programada, el inicio del ciclo, los intervalos de retardo y los enclavamientos operativos. Según el diseño de la máquina, el operador puede ajustar parámetros mediante la interfaz, mientras que el PLC garantiza que el cambio se mantenga dentro de la lógica del ciclo general.

5. Supervisión de alarmas y protección ante fallas

Una de las responsabilidades de control más útiles es la gestión de fallas. Las condiciones de sobrecarrera, fallas de sujeción, discrepancias de sensores, condiciones de sobrecarga, advertencias de lubricación o eventos de parada de emergencia requieren una respuesta rápida y predecible. El PLC supervisa estas entradas y activa la lógica de parada de la máquina, la visualización de alarmas o las condiciones de restablecimiento. Sin esta capa, diagnosticar fallas se vuelve más lento y mantener la seguridad de la máquina resulta más difícil.

6. Comunicación con otros equipos

En una línea automatizada, la máquina perforadora rara vez trabaja sola. Puede recibir material de transportadores, rodillos, cargadores o estaciones de fabricación anteriores. También puede transferir placas procesadas a etapas de marcado, corte o clasificación. El PLC suele gestionar señales entre máquinas, como listo, inicio, en posición, ciclo completado y estado de falla. Esta comunicación permite que la línea funcione como un proceso conectado en lugar de una serie de máquinas aisladas.

Malentendidos comunes que conducen a una evaluación deficiente del equipo

Un malentendido frecuente consiste en asumir que la calidad de perforación depende principalmente de la unidad mecánica de perforación. La rigidez mecánica es importante, pero solo constituye una parte del panorama. Si la temporización del control es inestable o la lógica de posicionamiento del material es deficiente, incluso un cabezal de perforación robusto puede producir resultados inconsistentes.

Otro error es considerar la automatización como una función única en vez de como una cadena de controles interconectados. Por ejemplo, algunos usuarios preguntan si la máquina cuenta con alimentación automática, pero no preguntan cómo la confirmación de alimentación interactúa con la sujeción, cómo se bloquea la perforación hasta que la placa alcanza la posición o cómo la máquina gestiona una secuencia interrumpida. Estos detalles afectan directamente a si el equipo se comporta de manera predecible en el uso diario.

También existe una tendencia a separar excesivamente el equipo de perforación del resto de la línea de fabricación. En los talleres reales, la calidad del proceso depende de las transiciones entre máquinas. Una línea que incluye perforación, soldadura, enderezado o corte solo se mantendrá eficiente si cada estación utiliza una lógica de control fiable y responde adecuadamente a las variaciones aguas arriba. En este contexto, es razonable comparar la filosofía de control de perforación con la de otros equipos de línea, incluidos sistemas como lamáquina enderezadora de vigas H HYJ-800, donde el control de la dirección del motor, el transporte continuo de la pieza de trabajo y el ajuste fino también afectan la consistencia dimensional aguas abajo.

Cómo determinar si el sistema de control es realmente adecuado

Si está revisando información técnica, resulta útil pasar de afirmaciones generales a puntos de verificación prácticos. En lugar de preguntar solo si la máquina utiliza control PLC, pregunte de qué es responsable el PLC y cómo se manifiesta esa responsabilidad durante la operación.

1. Compruebe la lógica de secuenciación: Confirme si el posicionamiento, la sujeción, la perforación y la liberación siguen una secuencia bloqueada con confirmación de sensores en cada etapa.
2. Revise la coordinación de movimientos: Comprenda si el movimiento de avance, el posicionamiento de los orificios y la temporización del husillo están integrados de manera fluida o requieren intervenciones manuales frecuentes.
3. Examine la estructura de alarmas: Un sistema útil debe distinguir entre advertencias menores, interrupciones operativas y fallas de protección de la máquina.
4. Pregunte sobre el ajuste de parámetros: Los operadores deben poder establecer o modificar claramente los valores del proceso sin eludir la lógica de la máquina.
5. Evalúe la compatibilidad de la línea: Si la máquina forma parte de una configuración de fabricación más amplia, compruebe cómo intercambia señales de estado con transportadores, alimentadores o estaciones adyacentes.
6. Observe el comportamiento de reinicio: Después de una pausa o falla, la máquina debe permitir una recuperación ordenada en lugar de obligar a adivinar o repetir manualmente toda la secuencia.

Estos puntos parecen básicos, pero a menudo son donde comienzan a aparecer las diferencias ocultas entre máquinas. Dos máquinas pueden parecer similares en un folleto, pero una puede ofrecer un mejor control del proceso simplemente porque su lógica es más completa y más fácil de operar en condiciones reales de producción.

Lo que el PLC no controla por sí solo

También es útil tener claridad sobre los límites del sistema de control. Una máquina perforadora de placas con PLC puede gestionar la lógica del proceso, pero no resuelve automáticamente todos los problemas de producción. El desgaste de las herramientas, el mal estado de los dispositivos de sujeción, la baja rigidez de la máquina, la contaminación de la superficie de la placa y una entrada de programa incorrecta aún pueden generar defectos incluso cuando el sistema de control funciona normalmente.

Esta distinción es importante porque la solución de problemas puede orientarse en la dirección equivocada si todo se atribuye al controlador. Si los orificios son demasiado grandes, la causa puede ser el desgaste mecánico o el estado de la herramienta. Si la temporización del ciclo es inconsistente, el problema puede ser un retraso del sensor, una inestabilidad de avance o una discrepancia entre los ajustes del software y el comportamiento real del material. El sistema de control es fundamental, pero funciona dentro de un entorno mecánico y operativo más amplio.

Una forma práctica de solucionar problemas de perforación relacionados con el control

Cuando una línea de perforación se comporta de manera inconsistente, muchos equipos comienzan por el síntoma visible. Es comprensible, pero normalmente resulta más útil rastrear la secuencia. La pregunta debería ser: ¿en qué paso el estado esperado de la máquina deja de coincidir con el estado real?

1. Comience por el síntoma: Identifique si el problema principal es un error de posición, un tiempo de ciclo inestable, perforaciones omitidas, alarmas repetidas o una mala coordinación con equipos adyacentes.
2. Compruebe la confirmación de entradas: Verifique si los sensores de presencia de placa, estado de sujeción, llegada a posición y condiciones de seguridad emiten todas las señales correctas.
3. Revise la secuencia de ejecución: Confirme que la perforación no se inicie antes de la estabilización del material o antes de que la señal de posición quede plenamente registrada.
4. Examine los ajustes del operador: Compare los parámetros de avance, temporización y proceso con el material y el requisito de perforación utilizados.
5. Inspeccione los puntos de comunicación: En líneas conectadas, asegúrese de que la máquina no esté esperando una señal de confirmación de un equipo aguas arriba o aguas abajo.
6. Separe los problemas lógicos de los mecánicos: Si la secuencia del PLC es correcta pero el resultado sigue siendo deficiente, inspeccione la fuerza de sujeción, las herramientas, las guías y los componentes de movimiento.

Este enfoque paso a paso es útil porque mantiene la solución de problemas basada en el proceso real. Evita suposiciones generales y facilita decidir si la siguiente acción debe ser una comprobación eléctrica, un ajuste de control o una inspección mecánica.

Por qué el control coordinado es importante en toda una línea de fabricación

El procesamiento automatizado de placas suele formar parte de un flujo de fabricación más amplio, en lugar de ser una operación aislada. Posteriormente, las placas pueden soldarse, fresarse, ensamblarse o combinarse en secciones estructurales. Por esta razón, la precisión de perforación no es la única preocupación. La temporización consistente, el posicionamiento repetible y la manipulación estable del material también afectan lo que sucede después.

Esta visión más amplia es una de las razones por las que muchos fabricantes prestan atención al comportamiento del control en distintos tipos de equipos. En las líneas de producción de vigas H, por ejemplo, los equipos de enderezado también dependen de un control riguroso del transporte y de la dirección de movimiento. Una máquina como el modelo HYJ-800 está diseñada para corregir la distorsión de las alas y la flexión lateral después de la soldadura, con transporte continuo de la pieza de trabajo y una acción controlada de avance y retroceso del motor. Cuando las máquinas de diferentes etapas comparten este tipo de disciplina de control, toda la línea es más fácil de coordinar y depende menos de las estimaciones del operador.

Desde la perspectiva del comprador, esto significa que la pregunta correcta no es solo si una máquina puede realizar su tarea individual, sino si su lógica de control respalda la consistencia de toda la ruta de producción.
