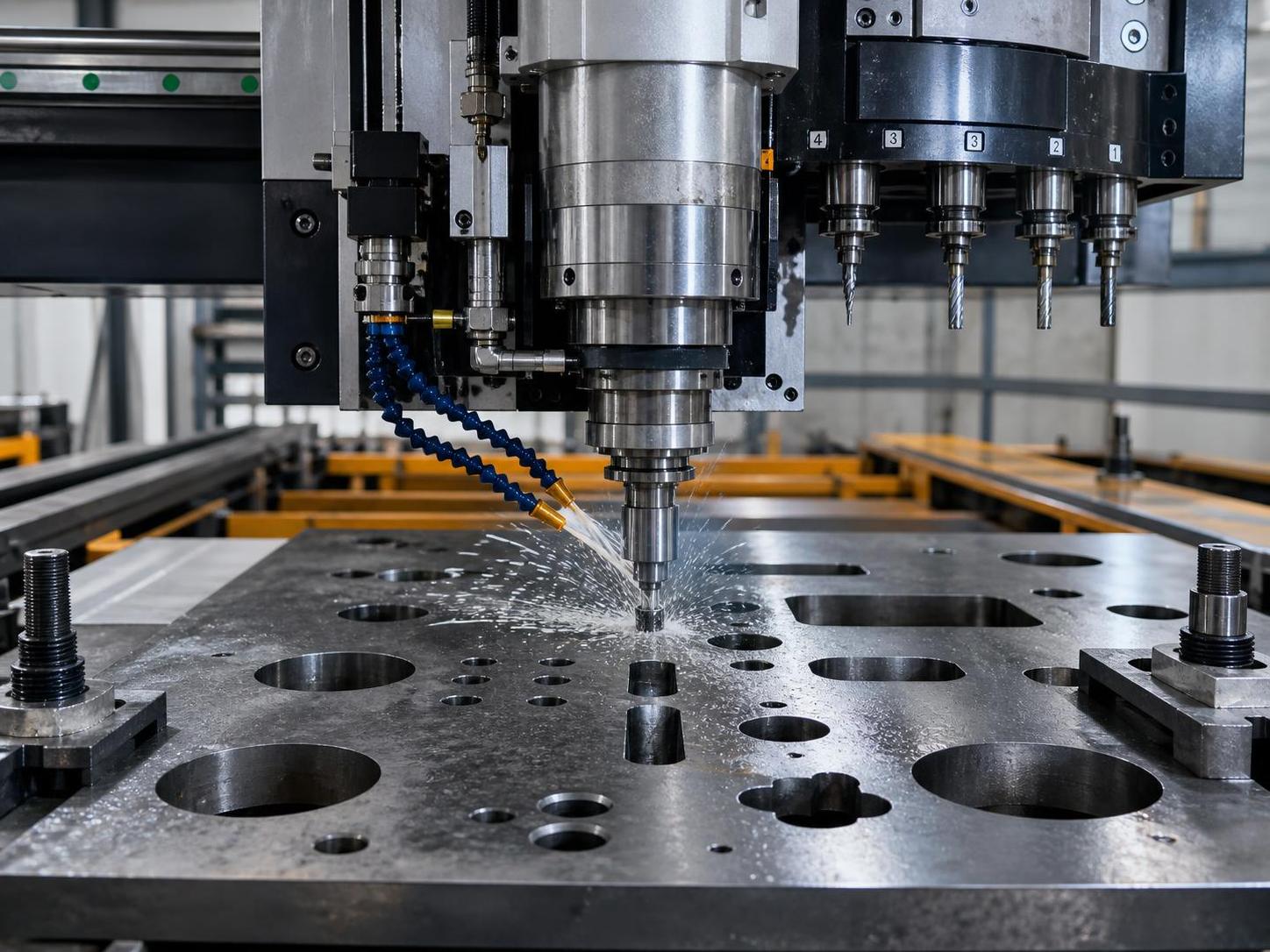

Para patrones de agujeros mixtos, la especificación debe comenzar con la lógica del patrón en lugar de basarse únicamente en la potencia del husillo. Una máquina perforadora de placas personalizada que maneja unos pocos agujeros grandes, muchos agujeros pequeños, características ranuradas y distancias cambiantes a los bordes en la misma pieza necesita posicionamiento estable, programación flexible y un comportamiento predecible de cambio de herramientas. Si el diseño de la placa incluye grupos de agujeros muy próximos junto a agujeros aislados de gran diámetro, la estructura de la máquina debe resistir las vibraciones durante el movimiento rápido de los ejes y mantener el registro en toda el área de trabajo.

El primer punto que se debe definir es el rango real de placas. El espesor es importante, pero la longitud, anchura, planitud, grado del material y condición superficial de la placa suelen afectar la configuración de la máquina en la misma medida. El acero al carbono, el acero inoxidable y las placas de aleación no se comportan igual durante la perforación. El acero inoxidable puede requerir menor velocidad de corte, una entrega de refrigerante más intensa y mayor atención a la evacuación de virutas. Una placa delgada puede ser más difícil de procesar que una placa más gruesa cuando la sujeción es débil, ya que la salida de la broca puede levantar o deformar la lámina. Si la combinación de trabajos incluye piezas en bruto cortadas con llama o con plasma, se deben considerar el endurecimiento de los bordes y la distorsión residual antes de finalizar la carga del husillo y la disposición de sujeción.

La complejidad del patrón de agujeros debe traducirse en requisitos de movimiento de la máquina. Un patrón rectangular con paso repetido es sencillo. Un patrón mixto con coordenadas irregulares, varios diámetros, avellanados, puntos de roscado y agujeros de referencia es diferente. En ese caso, el CNC debe aceptar geometrías importadas de forma fiable y permitir correcciones por parte del operador sin reconstruir todo el programa. Las máquinas con una gestión deficiente de coordenadas suelen perder tiempo durante la preparación, especialmente cuando las placas llegan con variaciones dimensionales procedentes del corte previo. Por ello importa la estrategia de referencia: referencia lateral, tope final, rutina de palpado o una combinación de estas.

Área de trabajo y capacidad útil

No especifique el tamaño de la mesa únicamente basándose en la placa nominal más grande. Considere el área de perforación utilizable después de tener en cuenta las abrazaderas, las guías laterales, los transportadores de virutas y los límites de aproximación de las herramientas. Una máquina anunciada para una determinada anchura de placa puede ofrecer una anchura de procesamiento efectiva menor una vez instalado el sistema de sujeción. Si el patrón alcanza con frecuencia zonas próximas al borde de la placa, solicite la distancia mínima real desde la línea central del husillo hasta la zona de abrazaderas y las obstrucciones del bastidor de la máquina. Esto afecta a si los agujeros cercanos al borde pueden completarse en una sola preparación.

Para placas largas, a menudo se subestima la continuidad del apoyo. Las secciones sin soporte pueden vibrar durante la perforación y producir un acabado deficiente de los agujeros o desviaciones de posición. Pueden ser necesarios soportes de rodillos, mesas segmentadas y soportes intermedios si las piezas son estrechas y largas. Cuando aparecen patrones de agujeros mixtos en cartelas, placas base, placas de conexión y rigidizadores dentro de la misma línea de producción, la flexibilidad en la disposición de los apoyos resulta más valiosa que la longitud máxima de mesa por sí sola.

Opciones de husillo y herramientas

La selección del husillo debe seguir el rango real de agujeros y el acabado requerido. Si la mayoría de los agujeros se realizan con brocas de carburo de diámetros moderados, la estabilidad de la velocidad del husillo y el refrigerante a través del husillo pueden ser más importantes que el par máximo. Si los agujeros más grandes se producen con cortadores anulares, el par a baja velocidad y la rigidez adquieren mayor importancia. Algunos trabajos con patrones mixtos combinan taladrado piloto, perforación, avellanado y roscado. En esa situación, la máquina perforadora de placas personalizada debe evaluarse como una célula de proceso, no como un único cabezal de perforación.

Entre las preguntas útiles se incluyen si el husillo admite cambio automático de herramientas, si los portaherramientas están estandarizados y si el control puede gestionar la vida útil de las herramientas por número de usos o por tiempo de corte. Para producciones irregulares, el cambio manual de herramientas puede parecer aceptable, pero la pérdida de tiempo se hace evidente cuando el patrón de agujeros contiene muchos cambios de diámetro. La capacidad del almacén de herramientas debe corresponder a la familia real de piezas. Un almacén sobredimensionado no es automáticamente mejor, pero tener muy pocas estaciones puede obligar a intervenciones repetidas.

El control del avance en la salida de la broca es otro detalle que distingue una perforación estable de problemas frecuentes de rebabas y daños en las herramientas. Las placas con zonas de espesor mixto o acumulaciones de soldadura pueden beneficiarse de una lógica de avance adaptativo. Cuando se requiere roscado, se deben confirmar la calidad de inversión del husillo y la sincronización. Incluso si el volumen de roscado es bajo, un mal control de inversión puede romper rápidamente los machos en acero inoxidable o placas de aleación resistente.

La precisión depende de más que la resolución de los ejes

Las cifras de posicionamiento indicadas no son suficientes para evaluar la calidad real de los agujeros. En los equipos de perforación de placas, el resultado real depende de la rigidez del bastidor, la precisión de montaje de las guías, el control de holguras, el ajuste de los servos, el descentramiento del husillo y la forma en que se sujeta la placa. Una máquina puede declarar una elevada precisión de los ejes y aun así producir separaciones inconsistentes entre agujeros si se acumulan virutas debajo de la pieza o si la disposición de las abrazaderas permite movimiento durante la salida de la broca.

Cuando los patrones de agujeros mixtos incluyen agujeros de acoplamiento para el montaje estructural, la relación entre agujeros suele importar más que la ubicación absoluta respecto a una esquina de la placa. Pregunte cómo verifica el fabricante la repetibilidad durante un ciclo de producción típico, no solo en movimientos sin carga. Si la tolerancia aceptable de los agujeros es ajustada, la especificación también debe indicar si se prevén escariado, interpolación o acabado secundario. La perforación por sí sola puede no ser el proceso final para todas las clases de agujeros.

La evacuación de virutas debe tratarse como una cuestión de calidad, no únicamente de limpieza. Los agujeros profundos o repetidos en acero al carbono normalmente generan virutas manejables, pero el acero inoxidable o los materiales gomosos pueden producir virutas largas que se enrollan alrededor de la herramienta y afectan al acabado de la pared del agujero. El refrigerante a través del husillo, la dirección del refrigerante por inundación, la flexibilidad del ciclo de perforación por pasos y el acceso al transportador influyen en si la máquina puede mantener la calidad sin paradas frecuentes.

Comportamiento del sistema de control en la producción real

Para una carga de trabajo de patrones mixtos, la interfaz CNC debe permitir una edición rápida en la máquina. Los agujeros pueden añadirse, eliminarse, redimensionarse o desplazarse después del anidado o tras recibir comentarios de ajuste del montaje posterior. Si cada pequeña revisión requiere un ciclo de programación externo, la máquina pierde valor práctico. La recuperación del programa también es importante. Después de una interrupción de alimentación o rotura de herramienta, el control debe permitir reiniciar desde un agujero o paso de proceso seleccionado, con una lógica clara para el estado del husillo, el refrigerante y la confirmación de coordenadas.

Aquí también es donde la calidad del corte previo entra en la especificación de perforación. Si las placas se preparan en unaMáquina de corte por plasma CNC de tipo mesa, la precisión resultante de la pieza en bruto, el estado del borde afectado por el calor y la planitud de la placa pueden afectar la consistencia de las referencias y el comportamiento de sujeción antes de que comience la perforación. Para algunas placas de espesor fino a medio, un sistema de corte con un rango de corte de aproximadamente 1500 × 3000 mm, encendido de arco sin contacto y una precisión de alrededor de 0.2 mm/m puede producir piezas en bruto adecuadas para su transferencia directa a perforación, siempre que el trabajo de agujeros no se intente en zonas de borde endurecidas y las caras de localización se mantengan limpias.

La compatibilidad del software debe comprobarse a nivel práctico. Es útil que la máquina acepte salidas CAD/CAM comunes, pero es más importante que la biblioteca de ciclos de perforación admita las operaciones requeridas sin soluciones alternativas incómodas. El ranurado, la perforación en cadena, las filas escalonadas, los patrones reflejados y los bloques de repetición condicional son comunes en trabajos de placas fabricadas. Una vista de simulación clara es útil, aunque la simulación por sí sola no sustituye un modo fiable de prueba en seco con verificación de abrazaderas y recorridos.

Sujeción, referenciación y condición de la placa

Muchos errores de especificación comienzan con la suposición de que la placa es plana y dimensionalmente estable. Las placas reales pueden llegar con cascarilla de laminación, rebabas, ligera curvatura, distorsión térmica o salpicaduras de soldadura. Los patrones de agujeros mixtos amplifican estos problemas porque el husillo recorre más zonas de la placa y cualquier elevación local puede influir en la ubicación del agujero o el acabado superficial. Las abrazaderas deben colocarse para resistir el movimiento sin bloquear el acceso de la herramienta. Las abrazaderas neumáticas son rápidas, las hidráulicas proporcionan una sujeción más fuerte y la sujeción manual puede ser suficiente únicamente para trabajos de menor volumen o más sencillos.

La sujeción por vacío es generalmente menos común para la perforación de placas pesadas de acero, pero el soporte magnético o la sujeción magnética pueden considerarse para determinadas aplicaciones ferrosas si el espesor de la placa, la condición superficial y los enclavamientos de seguridad son adecuados. Cuando los metales no ferrosos como el aluminio o el cobre forman parte de la mezcla, el concepto de sujeción puede necesitar cambiar porque no se dispone de asistencia magnética. Esto debe reflejarse desde el principio en el diseño de la máquina personalizada, en lugar de tratarse posteriormente como una cuestión de accesorios.

La referenciación basada en palpador puede reducir el error de preparación cuando las piezas en bruto varían. Sin embargo, el palpado solo es útil si el software permite al operador aplicar claramente el desplazamiento medido y si la estructura de la máquina mantiene la repetibilidad después de la dilatación térmica. En un taller con grandes variaciones diarias de temperatura, las máquinas largas pueden presentar una expansión medible. Puede que esto no sea un problema importante para la fabricación general, pero debe considerarse si el patrón contiene agujeros críticos para el ajuste a lo largo de una gran distancia.

Ritmo de producción sin ignorar la calidad de los agujeros

La estimación del tiempo de ciclo debe separar el tiempo de perforación del tiempo sin corte. En piezas con patrones mixtos, los desplazamientos rápidos, la aceleración, el reposicionamiento de abrazaderas, los cambios de herramientas, la orientación del husillo, la retracción por pasos y el margen para desbarbado pueden ocupar una gran parte del tiempo total. Un husillo rápido sobre el papel no garantiza un alto rendimiento si el sistema de ejes es lento entre grupos de agujeros distantes. Por el contrario, un movimiento rápido muy agresivo no resulta útil si el bastidor vibra y obliga a aplicar avances conservadores durante la perforación real.

Algunas instalaciones procesan familias de placas que incluyen componentes perforados y componentes cortados por perfil. En tales casos, el equilibrio de la línea puede importar más que maximizar una sola máquina. Por ejemplo, si las piezas en bruto se producen a partir de acero inoxidable, acero al carbono, aluminio, cobre, titanio o níquel en una estación de corte de perfiles como laMáquina de corte por plasma CNC de tipo mesa, la máquina perforadora debe especificarse con supuestos realistas sobre la mezcla de piezas entrantes, la planitud de las placas y el tamaño de la cola, en lugar de basarse en una referencia de un solo material.

El desbarbado no debe ignorarse durante la especificación. Algunos patrones de agujeros mixtos implican superficies de montaje en las que la altura de las rebabas debe controlarse estrictamente. Si se requiere eliminación de rebabas después de la perforación, confirme si será manual, integrada o realizada en una máquina independiente. Esto cambia no solo la planificación del ciclo, sino también la calidad de salida del agujero requerida de la propia broca. Para el acero inoxidable fino, la rebaba de salida puede convertirse en el factor limitante incluso cuando la tolerancia del diámetro del agujero es aceptable.

Factores de instalación y mantenimiento que afectan al uso a largo plazo

La condición de la cimentación, la estabilidad de la alimentación eléctrica, la calidad del aire, la gestión del refrigerante y el espacio para la retirada de virutas influyen en el comportamiento de la máquina. Si el área de instalación tiene acceso limitado para grúa, se deben revisar las dimensiones de la bancada y del pórtico de la máquina durante la descarga antes de la compra. Los grandes sistemas de perforación de placas pueden requerir montaje o alineación por etapas en el sitio. Esto puede afectar al tiempo de puesta en marcha y a la precisión realmente alcanzada después de la instalación.

El acceso para mantenimiento debe formar parte de la especificación, especialmente alrededor de las guías, los puntos de lubricación, el área de servicio del husillo, las cadenas portacables y la retirada del transportador de virutas. La producción de patrones mixtos tiende a generar cambios frecuentes de programa y condiciones de corte variadas, lo que significa que el personal de mantenimiento puede necesitar inspeccionar el husillo, los filtros de refrigerante y los sensores con mayor frecuencia que en una línea de producción de una sola pieza. La estrategia de repuestos debe centrarse en los componentes de desgaste y el hardware de control con plazos de entrega realistas.

También conviene preguntar cómo maneja la máquina la contaminación procedente de la cascarilla de laminación y las piezas en bruto cortadas en caliente. Si las placas proceden directamente del corte térmico, el polvo fino y el óxido pueden entrar en las guías lineales y las abrazaderas a menos que la protección sea adecuada. Los fuelles, las cubiertas, los sistemas de purga de aire y la filtración del refrigerante merecen atención, ya que un control deficiente de la contaminación suele causar una pérdida gradual de precisión en lugar de una falla inmediata.

Errores de juicio comunes durante la especificación

• Elegir únicamente por el diámetro máximo de perforación. Una máquina que puede producir un agujero grande puede seguir funcionando deficientemente en una placa con cambios frecuentes de diámetro, patrones densos y operaciones de roscado.
• Suponer que todos los materiales de placa pueden compartir los mismos datos de corte y la misma configuración de refrigerante. El acero inoxidable, el aluminio y el acero al carbono imponen exigencias diferentes sobre el control de virutas y la vida útil de las herramientas.
• Ignorar la condición de las piezas en bruto procedentes del procesamiento previo. La distorsión por corte con llama o plasma, las rebabas y la cascarilla pueden reducir la consistencia de la perforación incluso cuando la propia máquina perforadora está correctamente configurada.
• Centrarse en las dimensiones nominales de la mesa sin comprobar la interferencia de las abrazaderas, el recorrido utilizable cerca de los bordes y el soporte para piezas largas y estrechas.
• Subestimar la lógica de reinicio tras interrupciones. En patrones de agujeros mixtos, una secuencia de recuperación deficiente puede desechar una placa que de otro modo podría recuperarse.

Una especificación sólida para una máquina perforadora de placas personalizada termina pareciéndose a una descripción de proceso vinculada a la geometría real de las piezas, el comportamiento del material y las condiciones del taller. Una vez que estos detalles son explícitos, la configuración de la máquina suele quedar más clara: el rango de trabajo, el tipo de husillo, el método de cambio de herramientas, la disposición de sujeción, el sistema de refrigerante y las funciones CNC pueden seleccionarse entonces por criterios técnicos en lugar de basarse únicamente en especificaciones destacadas.
