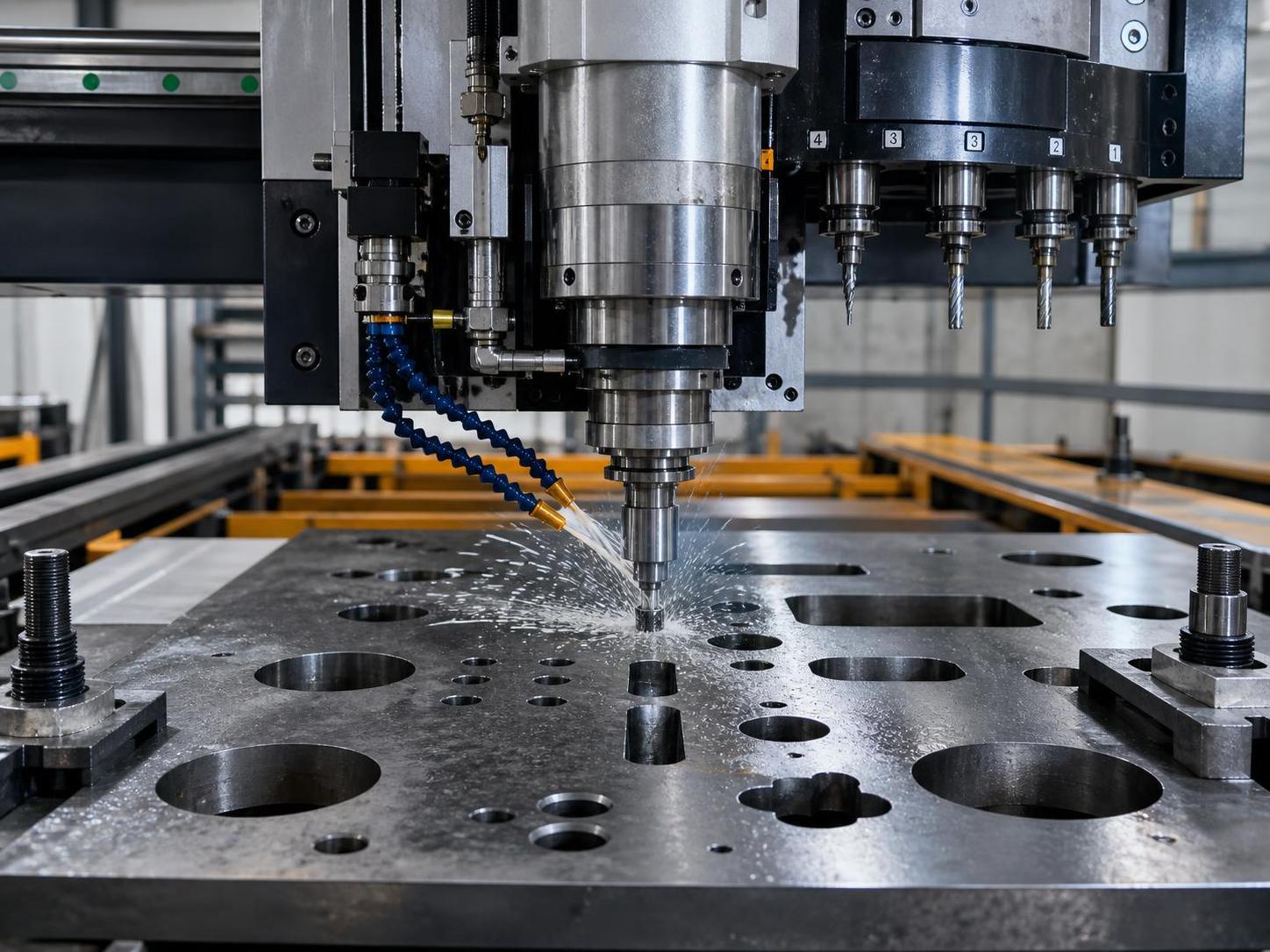

بالنسبة لأنماط الثقوب المختلطة، ينبغي أن تبدأ المواصفات بمنطق النمط بدلاً من الاعتماد على قدرة المغزل وحدها. تحتاج آلة حفر الصفائح المخصصة التي تتعامل مع عدد قليل من الثقوب الكبيرة، والعديد من الثقوب الصغيرة، والميزات الشقية، ومسافات الحواف المتغيرة في قطعة العمل نفسها إلى تموضع ثابت، وبرمجة مرنة، وسلوك متوقع لتغيير الأدوات. إذا كان تخطيط الصفيحة يتضمن مجموعات من الثقوب المتقاربة بجوار ثقوب كبيرة القطر ومعزولة، فيجب أن يقاوم هيكل الآلة الاهتزاز أثناء الحركة السريعة للمحاور وأن يحافظ على دقة المحاذاة عبر نطاق العمل الكامل.

النقطة الأولى التي يجب تحديدها هي نطاق الصفيحة الفعلي. السماكة مهمة، لكن طول الصفيحة وعرضها واستواؤها ودرجة المادة وحالة السطح تؤثر عادةً في تكوين الآلة بالقدر نفسه. لا يتصرف الفولاذ الكربوني والفولاذ المقاوم للصدأ والصفائح السبائكية بالطريقة نفسها أثناء الحفر. قد يتطلب الفولاذ المقاوم للصدأ سرعة قطع أقل، وتدفقاً أقوى لسائل التبريد، واهتماماً أكبر بإخلاء الرايش. قد تكون معالجة الصفائح الرقيقة أصعب من الصفائح السميكة عند ضعف التثبيت، لأن خروج المثقاب قد يرفع الصفيحة أو يشوهها. إذا كانت مجموعة الأعمال تشمل قطعاً أولية مقطوعة باللهب أو بالبلازما، فينبغي مراعاة تصلب الحواف والتشوه المتبقي قبل تحديد حمل المغزل وترتيب التثبيت النهائي.

ينبغي تحويل تعقيد نمط الثقوب إلى متطلبات حركة الآلة. النمط المستطيل ذي الخطوة المتكررة واضح ومباشر. أما النمط المختلط ذي الإحداثيات غير المنتظمة والأقطار المتعددة والتجويفات الغاطسة ونقاط القلاوظ والثقوب المرجعية فهو مختلف. في هذه الحالة، يجب أن يقبل نظام CNC الهندسة المستوردة بصورة موثوقة وأن يتيح للمشغل إجراء التصحيحات دون إعادة بناء البرنامج بالكامل. غالباً ما تهدر الآلات ذات إدارة الإحداثيات الضعيفة الوقت أثناء الإعداد، خصوصاً عندما تصل الصفائح بتفاوتات أبعاد ناتجة عن القطع في المراحل السابقة. لهذا السبب تهم استراتيجية المرجع: مرجع جانبي، أو حاجز طرفي، أو روتين قياس بالمسبار، أو مزيج منها.

نطاق العمل والسعة القابلة للاستخدام

لا تحدد حجم الطاولة بناءً على أكبر صفيحة اسمية فقط. ضع في الاعتبار منطقة الحفر القابلة للاستخدام بعد احتساب المشابك والأدلة الجانبية وناقلات الرايش وحدود اقتراب الأداة. قد توفر الآلة المعلن عنها لعرض صفيحة معين عرض معالجة فعلياً أقل بمجرد تركيب تجهيزات التثبيت. إذا كان النمط يصل غالباً إلى قرب حافة الصفيحة، فاسأل عن الحد الأدنى الفعلي للمسافة بين خط مركز المغزل ومنطقة المشبك والعوائق الهيكلية للآلة. يؤثر ذلك في إمكانية إكمال ثقوب الحافة في إعداد واحد.

بالنسبة للصفائح الطويلة، غالباً ما يُستهان باستمرارية الدعم. يمكن أن تهتز الأجزاء غير المدعومة أثناء الحفر وتنتج تشطيب ثقوب رديئاً أو انحرافاً موضعياً. قد تكون دعامات البكرات والطاولات المجزأة والدعامات الوسيطة مطلوبة إذا كانت الأجزاء ضيقة وطويلة. عندما تظهر أنماط ثقوب مختلطة على صفائح التقوية، وصفائح القواعد، وصفائح الوصل، والمقويات ضمن خط الإنتاج نفسه، تصبح مرونة تخطيط الدعم أكثر قيمة من أقصى طول للطاولة وحده.

خيارات المغزل والأدوات

يجب أن يتبع اختيار المغزل نطاق الثقوب الفعلي والتشطيب المطلوب. إذا كانت معظم الثقوب تُنشأ بمثاقب كربيد بأقطار متوسطة، فقد يكون استقرار سرعة المغزل وسائل التبريد عبر المغزل أهم من عزم الذروة. وإذا كانت الثقوب الأكبر تُنتج بقواطع حلقية، يصبح العزم عند السرعة المنخفضة والصلابة أكثر أهمية. تجمع بعض أعمال الأنماط المختلطة بين الحفر الإرشادي والحفر والتجويف الغاطس والقلاوظ. في هذه الحالة، ينبغي تقييم آلة حفر الصفائح المخصصة كخلية معالجة، وليس كرأس حفر واحد.

تشمل الأسئلة المفيدة ما إذا كان المغزل يدعم تغيير الأدوات تلقائياً، وما إذا كانت حوامل الأدوات موحدة، وما إذا كان نظام التحكم يستطيع إدارة عمر الأداة حسب العدد أو زمن القطع. في الإنتاج غير المنتظم، قد يبدو تغيير الأدوات يدوياً مقبولاً، لكن فقدان الوقت يصبح ملحوظاً عندما يحتوي نمط الثقوب على تغييرات كثيرة في الأقطار. ينبغي أن تتناسب سعة مخزن الأدوات مع عائلة الأجزاء الفعلية. مخزن كبير جداً ليس أفضل تلقائياً، لكن قلة المحطات قد تفرض تدخلاً متكرراً.

التحكم في التغذية عند الاختراق تفصيل آخر يميز الحفر المستقر عن مشكلات الزوائد وتلف الأدوات المتكرر. يمكن للصفائح ذات مناطق السماكات المختلطة أو تراكمات اللحام الاستفادة من منطق التغذية التكيفي. عند الحاجة إلى القلاوظ، يجب تأكيد جودة عكس المغزل وتزامنه. حتى عندما يكون حجم عمليات القلاوظ منخفضاً، قد يؤدي التحكم الضعيف في العكس إلى كسر صنابير القلاوظ سريعاً في الفولاذ المقاوم للصدأ أو الصفائح السبائكية المتينة.

الدقة تعتمد على أكثر من وضوح المحور

أرقام التموضع المعلنة لا تكفي لتقييم جودة الثقب الفعلية. في معدات حفر الصفائح، يعتمد الناتج الحقيقي على صلابة الإطار، ودقة تركيب القضبان، والتحكم في الخلوص العكسي، وضبط المؤازر، وانحراف المغزل، وطريقة تقييد الصفيحة. قد تعلن الآلة عن دقة محاور عالية، ومع ذلك تنتج تباعداً غير متسق للثقوب إذا تراكم الرايش تحت قطعة العمل أو إذا سمح تخطيط المشابك بالحركة أثناء الاختراق.

عندما تتضمن أنماط الثقوب المختلطة ثقوب تزاوج للتجميع الإنشائي، غالباً ما تكون العلاقة بين ثقب وآخر أهم من الموقع المطلق بالنسبة إلى إحدى زوايا الصفيحة. اسأل كيف يتحقق المصنّع من قابلية التكرار خلال دورة إنتاج نموذجية، وليس فقط أثناء الحركة دون حمل. إذا كان تفاوت الثقب المقبول ضيقاً، فيجب أن توضح المواصفات أيضاً ما إذا كان التوسيع أو الاستيفاء أو التشطيب الثانوي متوقعاً. قد لا يكون الحفر وحده العملية النهائية لكل فئة من الثقوب.

ينبغي التعامل مع إخلاء الرايش كمسألة جودة، وليس كمسألة نظافة فقط. عادةً ما تنتج الثقوب العميقة أو المتكررة في الفولاذ الكربوني رايشاً يمكن التعامل معه، لكن الفولاذ المقاوم للصدأ أو المواد اللدنة قد تنتج رايشاً طويلاً يلتف حول الأداة ويؤثر في تشطيب جدار الثقب. يؤثر سائل التبريد عبر المغزل، واتجاه تدفق سائل التبريد، ومرونة دورة النقر، والوصول إلى الناقل، جميعها في قدرة الآلة على الحفاظ على الجودة دون توقفات متكررة.

سلوك نظام التحكم في الإنتاج الفعلي

بالنسبة لعبء عمل ذي نمط مختلط، ينبغي أن تتيح واجهة CNC التعديل السريع على الآلة. قد تتم إضافة الثقوب أو حذفها أو تغيير أبعادها أو إزاحتها بعد التعشيش أو بعد ملاحظات الملاءمة من التجميع اللاحق. إذا كان كل تعديل صغير يتطلب دورة برمجة خارجية، تفقد الآلة قيمتها العملية. كما تهم استعادة البرنامج. بعد انقطاع الكهرباء أو كسر الأداة، ينبغي أن يسمح نظام التحكم بإعادة البدء من ثقب أو خطوة معالجة محددة بمنطق واضح لحالة المغزل وسائل التبريد وتأكيد الإحداثيات.

هنا أيضاً تدخل جودة القطع في المراحل السابقة ضمن مواصفات الحفر. إذا جرى تجهيز الصفائح على آلة قطع البلازما CNC من النوع الطاولي، فإن دقة القطعة الأولية الناتجة، وحالة الحافة المتأثرة بالحرارة، واستواء الصفيحة يمكن أن تؤثر في اتساق المرجع وسلوك التثبيت قبل بدء الحفر. بالنسبة لبعض الصفائح الرقيقة إلى المتوسطة، يمكن لنظام قطع بنطاق قطع يبلغ نحو 1500 × 3000 mm، وإشعال قوس غير تلامسي، ودقة تقارب 0.2 mm/m أن ينتج قطعاً أولية مناسبة للنقل المباشر إلى الحفر، شريطة عدم محاولة تنفيذ أعمال الثقوب في مناطق الحواف المتصلبة والحفاظ على نظافة أسطح التمركز.

ينبغي التحقق من توافق البرمجيات على مستوى عملي. من المفيد أن تقبل الآلة مخرجات CAD/CAM الشائعة، لكن الأهم هو ما إذا كانت مكتبة دورات الحفر تدعم العمليات المطلوبة دون حلول ملتوية غير عملية. الشقوق والحفر المتسلسل والصفوف المتبادلة والأنماط المعكوسة وكتل التكرار الشرطية شائعة في أعمال الصفائح المصنعة. تعد واجهة المحاكاة الواضحة مفيدة، إلا أن المحاكاة وحدها لا تغني عن وضع تشغيل تجريبي موثوق مع التحقق من المشابك ومسار الحركة.

التثبيت والمرجعية وحالة الصفيحة

تبدأ أخطاء المواصفات الكثيرة بافتراض أن الصفيحة مستوية ومستقرة الأبعاد. قد تصل الصفائح الفعلية مع قشور الدرفلة أو الزوائد أو التقوس البسيط أو التشوه الحراري أو رذاذ اللحام. تضخم أنماط الثقوب المختلطة هذه المشكلات لأن المغزل ينتقل عبر مناطق أكثر من الصفيحة، وأي ارتفاع موضعي قد يؤثر في موقع الثقب أو تشطيب السطح. ينبغي وضع المشابك لمقاومة الحركة دون حجب وصول الأداة. المشابك الهوائية سريعة، والمشابك الهيدروليكية توفر تقييداً أقوى، وقد يكفي التثبيت اليدوي فقط للأعمال ذات الحجم الأقل أو الأبسط.

يكون تثبيت العمل بالفراغ أقل شيوعاً عموماً في حفر الصفائح الفولاذية الثقيلة، لكن يمكن النظر في الدعم المغناطيسي أو التثبيت المغناطيسي لبعض التطبيقات الحديدية إذا كانت سماكة الصفيحة وحالة السطح وأقفال الأمان مناسبة. عندما تكون المعادن غير الحديدية مثل الألومنيوم أو النحاس جزءاً من المزيج، قد يحتاج مفهوم تثبيت العمل إلى التغيير لأن المساعدة المغناطيسية غير متاحة. ينبغي أن ينعكس ذلك مبكراً في تخطيط الآلة المخصصة بدلاً من التعامل معه كمسألة ملحقات لاحقة.

يمكن للمرجعية المعتمدة على المسبار أن تقلل خطأ الإعداد عند اختلاف القطع الأولية. إلا أن القياس بالمسبار مفيد فقط إذا كان البرنامج يسمح للمشغل بتطبيق الإزاحة المقاسة بوضوح، وإذا كان هيكل الآلة يكرر الدقة بعد التمدد الحراري. في ورشة ذات تقلبات يومية كبيرة في درجات الحرارة، قد تظهر الآلات الطويلة تمدداً قابلاً للقياس. قد لا يمثل ذلك مشكلة كبيرة للتصنيع العام، لكنه ينبغي أن يؤخذ في الاعتبار إذا كان النمط يحتوي على ثقوب حرجة للملاءمة عبر امتداد طويل.

معدل الإنتاج دون تجاهل جودة الثقوب

ينبغي أن يفصل تقدير زمن الدورة بين زمن الحفر والزمن غير القطعي. في الأجزاء ذات الأنماط المختلطة، يمكن أن تستحوذ الحركة السريعة والتسارع وإعادة تموضع المشابك وتغيير الأدوات وتوجيه المغزل وتراجع النقر وسماحية إزالة الزوائد على حصة كبيرة من الزمن الإجمالي. لا يضمن المغزل السريع على الورق إنتاجية عالية إذا كان نظام المحاور بطيئاً بين مجموعات الثقوب المتباعدة. وعلى العكس، لا تفيد الحركة السريعة الشديدة إذا اهتز الإطار وفرض معدلات تغذية متحفظة أثناء الحفر الفعلي.

تعالج بعض المنشآت عائلات من الصفائح تشمل مكونات مثقوبة ومكونات مقطوعة حسب الشكل. في مثل هذه الحالات، قد يكون موازنة الخط أكثر أهمية من تعظيم أداء آلة واحدة فقط. على سبيل المثال، إذا كانت القطع الأولية تُنتج من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني أو الألومنيوم أو النحاس أو التيتانيوم أو النيكل في محطة قطع ملامح مثل آلة قطع البلازما CNC من النوع الطاولي، فينبغي تحديد مواصفات آلة الحفر بافتراضات واقعية بشأن مزيج الأجزاء الواردة واستواء الصفيحة وحجم قائمة الانتظار، بدلاً من معيار لمادة واحدة.

لا ينبغي تجاهل إزالة الزوائد أثناء إعداد المواصفات. تتضمن بعض أنماط الثقوب المختلطة أسطح تجميع يجب التحكم في ارتفاع الزوائد فيها بدقة. إذا كانت إزالة الزوائد مطلوبة بعد الحفر، فتأكد مما إذا كانت ستكون يدوية أو مدمجة أو تتم في آلة منفصلة. يغير ذلك ليس فقط تخطيط الدورة بل أيضاً جودة خروج الثقب المطلوبة من المثقاب نفسه. بالنسبة للفولاذ المقاوم للصدأ الرقيق، قد تصبح زوائد الاختراق المشكلة المقيدة حتى عندما يكون تفاوت قطر الثقب مقبولاً.

عوامل التركيب والصيانة المؤثرة في الاستخدام طويل الأجل

تؤثر حالة الأساس واستقرار مصدر الطاقة وجودة الهواء وإدارة سائل التبريد ومساحة إزالة الرايش جميعها في سلوك الآلة. إذا كانت منطقة التركيب ذات وصول محدود للرافعة، فينبغي مراجعة أبعاد سرير الآلة والجسر أثناء التفريغ قبل الشراء. قد تتطلب أنظمة حفر الصفائح الكبيرة تجميعاً أو محاذاة على مراحل في الموقع. يمكن أن يؤثر ذلك في زمن التشغيل الأولي والدقة المتحققة فعلياً بعد التركيب.

ينبغي أن يكون الوصول إلى الصيانة جزءاً من المواصفات، وخاصة حول الممرات الدليلية ونقاط التشحيم ومنطقة خدمة المغزل وحوامل الكابلات وإزالة ناقل الرايش. يميل الإنتاج ذي الأنماط المختلطة إلى إحداث تغييرات متكررة في البرامج وظروف قطع متنوعة، ما يعني أن طاقم الصيانة قد يحتاج إلى فحص المغزل ومرشحات سائل التبريد والمستشعرات بوتيرة أعلى من خط إنتاج جزء واحد. ينبغي أن تركز استراتيجية قطع الغيار على مكونات التآكل وأجهزة التحكم ذات مدد التوريد الواقعية.

من المفيد أيضاً السؤال عن كيفية تعامل الآلة مع التلوث الناتج عن قشور الدرفلة والقطع الأولية المقطوعة حرارياً. إذا كانت الصفائح تأتي مباشرة من القطع الحراري، فقد يدخل الغبار الناعم والأكسيد إلى الأدلة الخطية والمشابك ما لم تكن الحماية كافية. تستحق المنافخ والأغطية وترتيبات تطهير الهواء وترشيح سائل التبريد الاهتمام، لأن التحكم الضعيف في التلوث غالباً ما يسبب فقداناً تدريجياً للدقة بدلاً من عطلاً فورياً.

أخطاء التقدير الشائعة أثناء إعداد المواصفات

• الاختيار بناءً على أقصى قطر للحفر فقط. قد تظل الآلة القادرة على إنتاج ثقب كبير واحد ذات أداء ضعيف في صفيحة ذات تغييرات متكررة في الأقطار وأنماط كثيفة وعمليات قلاوظ.
• افتراض أن جميع مواد الصفائح يمكنها استخدام بيانات القطع وإعداد سائل التبريد نفسها. يفرض الفولاذ المقاوم للصدأ والألومنيوم والفولاذ الكربوني متطلبات مختلفة على التحكم في الرايش وعمر الأداة.
• تجاهل حالة القطع الأولية الناتجة عن المعالجة السابقة. يمكن للتشوه والزوائد والقشور الناتجة عن القطع باللهب أو البلازما أن تقلل اتساق الحفر حتى عندما تكون آلة الحفر نفسها مهيأة بصورة صحيحة.
• التركيز على أبعاد الطاولة الاسمية دون التحقق من تداخل المشابك، ومسافة الحركة القابلة للاستخدام قرب الحواف، ودعم الأجزاء الطويلة والضيقة.
• الاستهانة بمنطق إعادة البدء بعد الانقطاعات. في أنماط الثقوب المختلطة، يمكن لتسلسل استعادة ضعيف أن يتلف صفيحة يمكن إنقاذها بخلاف ذلك.

ينتهي إعداد المواصفات السليمة لآلة حفر الصفائح المخصصة بوصف عملية مرتبط بهندسة الجزء الفعلية وسلوك المادة وظروف الورشة. وبمجرد أن تصبح هذه التفاصيل واضحة، يصبح تكوين الآلة عادةً أكثر وضوحاً: يمكن عندئذ اختيار نطاق العمل ونوع المغزل وطريقة تغيير الأدوات وتخطيط التثبيت وترتيب سائل التبريد ووظائف CNC استناداً إلى اعتبارات تقنية بدلاً من المواصفات الرئيسية وحدها.
