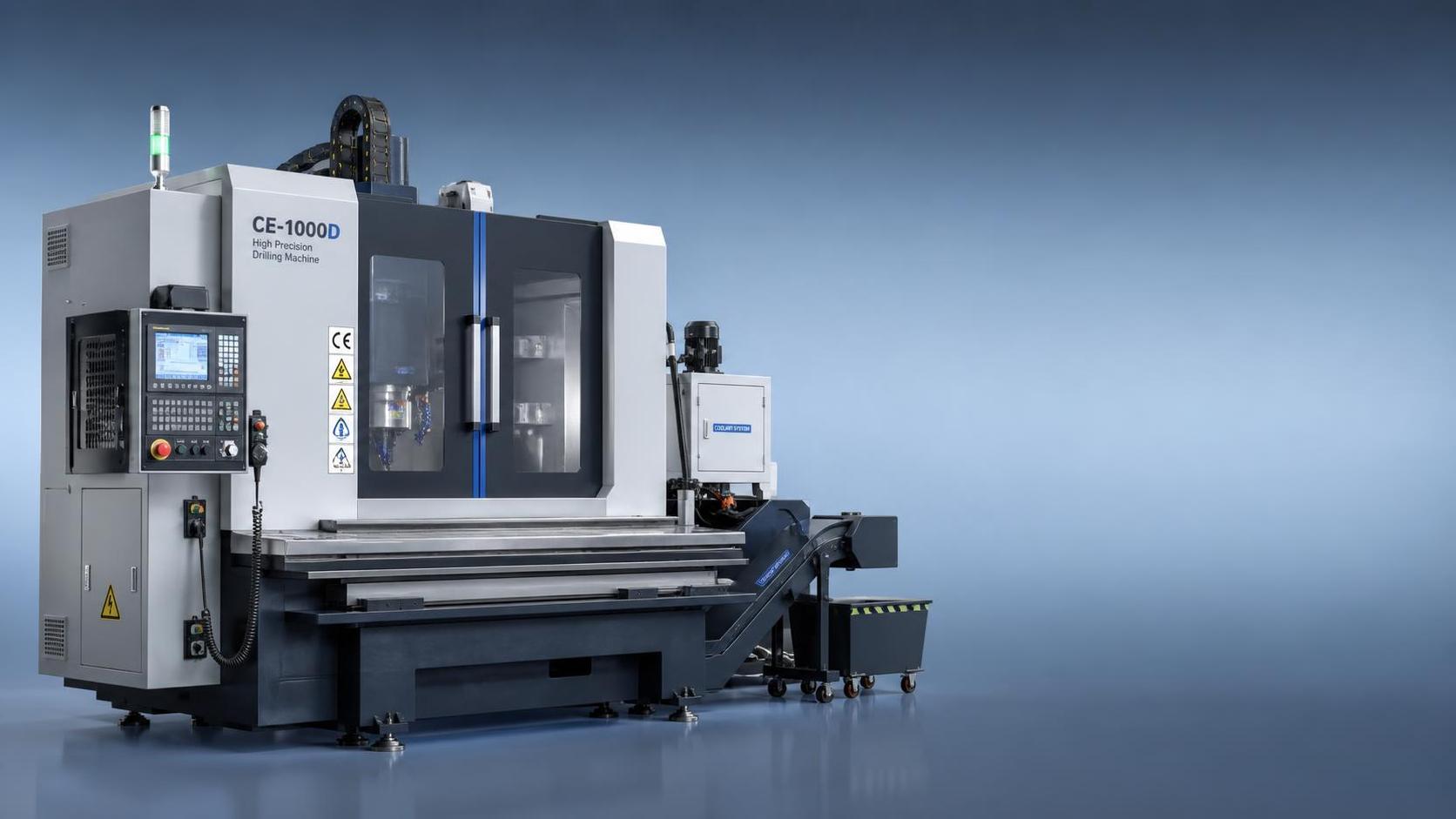

ينبغي التعامل مع علامة CE على آلة حفر الصفائح باعتبارها نقطة البداية، لا الدليل النهائي على السلامة أو الملاءمة. فقد تحمل الآلة علامة CE مع استمرار وجود ثغرات في الوثائق أو تفاصيل الحواجز أو منطق التحكم أو افتراضات التركيب. وقبل أي مناقشة فنية حول قدرة عمود الدوران أو قطر الحفر، يجب أن تتطابق الإقرار والكتيبات والمعلومات الكهربائية مع التكوين الدقيق للآلة المعروضة، بما في ذلك وحدات CNC الاختيارية، والتثبيت الهيدروليكي، وناقلات الرايش، وأنظمة سائل التبريد، ومبدلات الأدوات الأوتوماتيكية إذا كانت ضمن نطاق التوريد.

يجب أن يحدد إعلان المطابقة المعدات بوضوح كافٍ بحيث لا يكون هناك شك بشأن الطراز الذي يغطيه. وتهم العناصر الأساسية مثل طراز الآلة، والمرجع التسلسلي، وهوية الشركة المصنعة، والتوجيهات المعمول بها، والموقّع المسؤول، لأن المستندات المبهمة قد تخفي تغييرات في التكوين. إذا كانت آلة حفر الصفائح المعروضة الحاصلة على CE قد عُدلت لجهد كهربائي مختلف، أو أضيفت إليها حواجز، أو خزانة تحكم مختلفة، أو مجموعة عمود دوران مستوردة، فيجب أن تنعكس هذه التغييرات بصورة متسقة في الإعلان ولوحة البيانات والمخططات الكهربائية ودليل المستخدم. وغالباً ما يكون عدم التطابق بين لوحة الآلة والمستندات إشارة تحذير أقوى من عيب تجميلي واضح.

غالباً ما تكشف جودة الوثائق عن المعيار الحقيقي

اقرأ الدليل باعتباره وثيقة تحكم فنية، لا مادة مبيعات. الدليل المفيد هو الذي يوضح المخاطر المتبقية، ونقاط القفل والعزل، وفترات التشحيم، وأبعاد الصفائح المسموح بها، والحد الأقصى لوزن قطعة العمل، وتوصيات سائل التبريد، وشروط إعادة ضبط الأعطال بعبارات واضحة. إذا ظهرت أجهزة الإيقاف الطارئ في مخطط واحد ولكنها غائبة عن وصف التشغيل، أو إذا تجاهلت تعليمات الصيانة إزالة الحواجز وشروط إعادة التشغيل، فقد تكون الآلة موثقة فقط لتلبية متطلبات الشحن. وبالنسبة لمعدات الحفر، يجب أن يحدد الدليل أيضاً الأدوات المقبولة، ومخروط عمود الدوران أو نوع الحامل، وحدود عمق الحفر، واستخدام سائل التبريد للمواد المختلفة، واحتياطات إزالة الرايش للتشغيل المستمر.

تستحق المخططات الكهربائية المستوى نفسه من الاهتمام. ينبغي أن تحتوي آلة حفر الصفائح المطابقة والحاصلة على CE على مخططات توصيلات قابلة للقراءة، وتعريف للأطراف، ومعلومات عن الحماية من الحمل الزائد، وعلامات واضحة لجهد وتردد التغذية. وهذا مهم في التشغيل الفعلي لأن كثيراً من مشكلات التركيب لا تنتج عن الهيكل أو عمود الدوران، بل عن عدم استقرار طاقة التحكم، أو تسلسل الطور غير الصحيح، أو مسارات الكابلات غير المحمية، أو توصيلات الموقع ذات الوسم غير الواضح. إذا كانت الآلة مخصصة لخيارات تغذية 220V أو 380V أو 480V أو 600V، فيجب أن تتطابق المكونات المركبة تماماً مع الإصدار المطلوب؛ وينطبق الأمر نفسه على تردد 50Hz أو 60Hz.

هيكل الآلة واستقرارها

ينتج عن حفر الصفائح أحمال قطع متقطعة واهتزاز وتراكم للرايش، خصوصاً في صفائح الفولاذ الكربوني السميكة أو عند حفر أقطار أكبر بضغط تغذية أعلى. لذلك تتطلب الصلابة الهيكلية فحصاً مباشراً. يؤثر انحراف العمود، وصلابة الجسر، واستواء الطاولة، ودعم القضبان، وسلامة الأعضاء الهيكلية الملحومة أو المصبوبة جميعها في دقة موضع الثقوب بمرور الوقت. الآلة التي تبدو ثقيلة ليست بالضرورة مستقرة تلقائياً. اسأل عن كيفية إزالة الإجهادات من الإطار، وكيفية محاذاة الموجهات، وما إذا كانت القاعدة تتطلب حقن المونة أو أساساً معززاً تحت أوزان معينة للصفائح.

يستحق تصميم الطاولة تدقيقاً دقيقاً. فالآلات التي تعالج الصفائح الفولاذية للقواعد والفلنجات وصفائح التقوية وعناصر الوصل تعتمد غالباً على بكرات دعم أو طاولات عمل أو أسرّة شرائحية. وينبغي أن يمنع ترتيب الدعم ترهل قطع العمل الطويلة أو الضيقة. إذا انثنت الصفيحة أثناء التثبيت أو الحفر، فقد تنحرف عمودية الثقوب ودقة خطوة الثقوب حتى عندما تبدو حركة عمود الدوران طبيعية. ومن المفيد التأكد مما إذا كان نظام الدعم مناسباً للفولاذ المقاوم للصدأ أو صفائح السبائك أو المواد المطلية، لأن تلف السطح أو الانزلاق أو ضعف التثبيت المغناطيسي قد يظهر في بعض الظروف.

عند استخدام التثبيت المغناطيسي، ينبغي تقييم طريقة التثبيت بعناية. فقد يقلل القشور السطحية والطلاء والصدأ واستواء الصفيحة وسماكة المادة من قوة التثبيت الفعلية. ولذلك، يجب قراءة أي بيان عن أقصى قطر للحفر مع الظروف التي تبقى فيها الآلة مستقرة. فقيمة السعة من دون حدود لظروف قطعة العمل غير مكتملة.

الدقة في ظروف العمل الفعلية

لا ينتهي أي تقييم جاد لآلة حفر الصفائح الحاصلة على CE عند مشوار الحركة الاسمي وسرعة عمود الدوران. فالأسئلة الأكثر فائدة تتعلق بقابلية التكرار بعد الإحماء، وسماحية موضع الثقب عبر كامل مساحة الطاولة، وكيفية تصرف الآلة عندما تتضمن تسلسلات الحفر أحجام ثقوب مختلطة. تؤدي الآلات أحياناً أداءً جيداً في عينة قبول قصيرة، ثم تنحرف عندما تمتد قطعة العمل على مساحة أوسع أو يعمل عمود الدوران لعدة ساعات. ويؤثر التمدد الحراري والخلوص العكسي وتلوث القضبان وتعويض تآكل الأداة كلها في النتيجة.

بالنسبة لآلات حفر الصفائح CNC، ينبغي فحص دقة الاستيفاء وإجراءات ضبط المرجع إلى جانب الأداء الميكانيكي. ومن المفيد التأكد من كيفية تحديد نقاط الصفر، وما إذا كان النظام يدعم اكتشاف الحافة تلقائياً، وكيفية التعامل مع أخطاء الإحداثيات بعد الإيقاف الطارئ أو انقطاع الطاقة. إذا استأنفت الآلة دورة بعد انقطاع، فيجب أن يجعل نظام التحكم منطق الاستعادة هذا واضحاً. فقد يصبح تسلسل إعادة التشغيل المخفي مشكلة سلامة مباشرة عندما يعاد تنشيط عمود الدوران أو المشابك أو نظام تموضع الصفيحة على نحو غير متوقع.

تفاصيل واجهة الأدوات أهم من الادعاءات العامة حول الإنتاجية. اسأل عن الحد الأقصى لحجم مثقاب الالتواء، ونطاق القاطع الحلقي إن كان مناسباً، وقدرة القلاوظ، ومعيار مخروط عمود الدوران، وتوفر سائل تبريد عبر عمود الدوران، والتحقق من تغيير الأداة. قد تحتاج الآلة المستخدمة مع الصفائح الفولاذية الإنشائية إلى مجموعة من المعايير، بينما قد يتطلب الفولاذ المقاوم للصدأ أو مواد السبائك المنخفضة السميكة تغذية أبطأ وترشيحاً أقوى لسائل التبريد وسلوكاً مختلفاً لإخلاء الرايش. ومن دون هذه التفاصيل، لا يوضح نطاق الحفر المذكور إلا القليل عن التحكم الفعلي في العملية.

الحواجز والتشابكات ونقاط تعرض المشغل

تظهر نقاط ضعف كثيرة حول الأجزاء المتحركة التي تعتبر اعتيادية: مناطق عمود الدوران، ومناطق تصريف الرايش، ومبدلات الأدوات الأوتوماتيكية، ومسارات حركة الطاولة، والمشابك الهيدروليكية، وأبواب الوصول للصيانة. يجب أن تتوافق علامة CE مع نهج لتقليل المخاطر يمكن ملاحظته على الآلة نفسها. ينبغي ألا يكون من السهل تجاوز الحواجز الثابتة دون أدوات. ويجب أن توقف الأبواب ذات التشابك الحركة الخطرة بشكل موثوق، وألا تسمح بتعطيلها بسهولة بحيل محاذاة بسيطة. ويجب وضع أجهزة الإيقاف الطارئ في مواضع يستطيع الشخص الوصول إليها من مواقع التحميل والإعداد واستكشاف الأعطال المعتادة، بدلاً من وضعها على جانب واحد من الخزانة فقط.

التحكم في الرايش ليس مسألة ثانوية تتعلق بالنظافة. فالرايش الطويل والساخن والحاد الناتج عن حفر الفولاذ قد يسحب القفازات ويقطع الخراطيم ويعطل الناقلات ويخلق مخاطر انزلاق حول الآلة. وينبغي أن توفر الآلة وسيلة عملية لإزالة الرايش من منطقة الحفر دون إجبار التدخل اليدوي قرب الأدوات الدوارة. كما يؤثر احتواء رذاذ سائل التبريد ومادة نوافذ الحاويات وسهولة التنظيف أسفل الحواجز في المخاطر اليومية.

عند تركيب أنظمة هيدروليكية أو هوائية، افحص سلوك احتفاظ الضغط، وحماية الخراطيم، ووسم الصمامات، وإمكانية الوصول الآمن للصيانة. فالمشبك الذي يفقد الضغط على نحو غير متوقع أو يبقى منشطاً بعد توقف غير طبيعي قد يتلف قطع العمل ويخلق حالة خطرة أثناء الفحص أو استبدال الأداة.

سلوك نظام التحكم مهم بقدر أهمية البناء الميكانيكي

ينبغي أن تكون لوحات التحكم مقروءة، مع نصوص إنذار تحدد الأعطال بوضوح كافٍ للاستعادة المضبوطة. فالإنذارات العامة تخلق سلوك تجاوز غير ضروري. وعادة ما تحدد الآلة الأكثر أماناً حمل عمود الدوران الزائد، وعطل التشحيم، وإنذار السيرفو، وشذوذ ضغط المشبك، وتجاوز حد المشوار بصورة منفصلة. إذا كانت لغة HMI غير مكتملة أو مترجمة بشكل سيئ، فليس ذلك مجرد إزعاج؛ إذ قد يؤثر في دقة الاستجابة للأعطال وممارسات القفل والعزل.

تعد الحماية من إعادة التشغيل غير المتوقعة من أول الأمور التي ينبغي التحقق منها بعد انخفاض الجهد أو إعادة ضبط الإيقاف الطارئ. يجب أن يتطلب عمود الدوران ومضخة سائل التبريد وحركة الطاولة والوحدات المساعدة إعادة تنشيط متعمدة وفقاً لمنطق التحكم الموصوف في الدليل. وإذا كانت المعدات تشمل وظائف عن بُعد أو وحدات تحكم معلقة أو واجهات تحميل خارجية، فيجب أن يكون منطق الأولوية الخاص بها واضحاً أيضاً.

تصبح هذه النقطة أسهل في التقييم عند مقارنة آلة الحفر بالمعدات المؤتمتة الأخرى المستخدمة في إنتاج المعادن المُصنَّعة. فعلى سبيل المثال، غالباً ما يشتمل مناور اللحام المخصص لأوعية الضغط أو خطوط الأنابيب أو الهياكل الفولاذية على جهاز أمان محدد لمنع السقوط، وحركة رفع أو تمديد متحكم بها، وصندوق تحكم يدوي عن بُعد باستجابة متوقعة. وينبغي توقع الانضباط نفسه من معدات حفر الصفائح: يجب التحكم في الحركة الخطرة بطريقة تبقى مستقرة أثناء الإعداد والانقطاع والصيانة، وليس فقط أثناء دورات الإنتاج المثالية.

ينبغي التحقق من ظروف التركيب قبل الشحن

غالباً ما يؤدي النقل والتركيب إلى أول انحرافات فعلية عن قبول المصنع. يجب توفير أبعاد الآلة ونقاط الرفع وترتيبات التثبيت للنقل ومركز الثقل ومتطلبات تحميل الأرضية مسبقاً. إذا كانت آلة حفر الصفائح تُجمع جزئياً في الموقع، فيجب تدوين معايير القبول للمحاذاة والتثبيت والتوصيل الكهربائي. وإلا فقد يتعذر حل النزاعات اللاحقة المتعلقة بالاهتزاز أو الضوضاء أو الدقة، لأن حالة التركيب الأصلية لم تُحدد مطلقاً.

تستحق الظروف البيئية الاهتمام أيضاً. فالغبار وأبخرة اللحام وجزيئات الجلخ وتقلبات درجات الحرارة وإمداد الهواء المضغوط غير المستقر يمكن أن تقصر عمر المكونات وتؤثر في الدقة. وفي ورش التصنيع المختلطة، غالباً ما تُركب آلات الحفر قرب محطات القطع أو التجميع الأولي أو اللحام. وإذا لم تكن إحكامية الحاوية ومسارات الكابلات وترتيب التبريد كافية، فسيصل التلوث إلى الموجهات والمحامل والمشفرات والخزائن الكهربائية في وقت أبكر من المتوقع.

لا ينبغي افتراض جودة الطاقة الكهربائية. فقد يؤثر تقلب الجهد وجودة التأريض والتعرض للاندفاعات الكهربائية في مشغلات السيرفو ووحدات PLC وعاكسات عمود الدوران وموثوقية المستشعرات. وعندما تُطلب آلة بخيارات جهد إقليمية متعددة، ينبغي التحقق من اختيار المكونات وحجم المحول وفقاً لموقع التركيب النهائي، لا بناءً على ورقة عرض الأسعار وحدها.

الأجزاء المستهلكة وقابلية الصيانة وإمكانية التتبع

يعتمد التحكم طويل الأجل جزئياً على مدى سهولة فحص الآلة وصيانتها من دون خلق مخاطر جديدة. يجب أن تكون نقاط التشحيم سهلة الوصول. وينبغي أن يمكن استبدال المرشحات والسيور وشاشات سائل التبريد ومستشعرات القرب والمواد الاستهلاكية لعمود الدوران دون تفكيك الحواجز الرئيسية أو الدخول إلى مناطق انحشار ضيقة. إذا كانت قطع الغيار مملوكة، فمن المجدي التأكد من كيفية تعريف أرقام القطع وما إذا كانت العناصر الكهربائية والمحامل والأختام ومكونات الموجهات الخطية قابلة للتتبع إلى مواصفات موثقة.

يجب أن تفصل قوائم قطع الغيار المواد الاستهلاكية الروتينية عن الأجزاء الحرجة المتعلقة بالسلامة. فلا ينبغي التعامل مع مفاتيح الحد وأجهزة التشابك ووحدات الفرملة والصمامات الهيدروليكية ومكونات الإيقاف الطارئ باعتبارها عناصر عامة ثانوية. وإذا كانت المعدات تستخدم وحدات تحكم أو عاكسات ذات علامة تجارية، فينبغي معالجة توافق البرامج الثابتة ووحدات الاستبدال مبكراً، خصوصاً عندما قد تُصدَّر الآلة أو يعاد نقلها.

ينبغي أن تعكس فترات الصيانة واجب القطع الفعلي. فقد تقبل الآلة التي تحفر صفائح الفولاذ الطري بحجم معتدل جدولاً معيناً، بينما قد تبرر المعالجة المكثفة للمقاطع الأكثر سماكة مع تلوث سائل التبريد وحمل الرايش الثقيل فترات أقصر. إن الكتيبات التي تقدم نصائح تشحيم عامة فقط من دون إشارة إلى الواجب أو البيئة أو الأعراض ليست قوية بما يكفي للتشغيل المضبوط.

ينبغي أن يتضمن قبول المصنع أكثر من عرض قصير

يثبت اختبار حركة قصير دون حمل القليل جداً. تشمل نقاط القبول الأكثر فائدة انحراف عمود الدوران، والتحقق من موضع الثقوب على مادة صفائح ممثلة، وأداء المشبك، واستجابة الإيقاف الطارئ، والتأكد من التشحيم، ودوران سائل التبريد، ووظائف الإنذار، وسلوك إعادة التشغيل بعد الانقطاع. وإذا كانت وظائف القلاوظ أو التخويش أو تغيير الأداة الأوتوماتيكي مضمنة، فينبغي عرضها في ظروف قريبة من الاستخدام المتوقع.

ينبغي مراقبة الضوضاء والاهتزاز أثناء القطع المحمل، لا أثناء الحركة السريعة فقط. فقد يشير الصوت غير الطبيعي الصادر من رأس عمود الدوران أو الموجهات أو علبة التروس أو محطة الهيدروليك إلى مشكلات محاذاة أو تجميع لا تظهر في الفحص الساكن. كما يمكن أن تكشف جودة السطح حول الثقب وحالة الزوائد وشكل الرايش عما إذا كانت التغذية والصلابة وتوصيل سائل التبريد تحت السيطرة فعلاً.

ومن المعقول أيضاً مراجعة كيفية هندسة معدات التصنيع المرتبطة، لأن اتساق التفكير في السلامة يظهر غالباً عبر فئات الآلات. فقد يحدد مناور اللحام المصمم جيداً شوط الرفع الرأسي من 1000mm إلى 7000mm، وحركة تلسكوبية متحكم بها، وحدود حمل محددة عند الذراع، مما يجعل حدود السعة صريحة بدلاً من ضمنية. وينبغي أن تعرض آلة حفر الصفائح حدودها الخاصة بالوضوح نفسه: نطاق الحفر، وأبعاد قطعة العمل، والسماكة المسموح بها، وطريقة التحميل، والعمليات المحظورة يجب أن تُذكر بلا غموض.

أحد الأخطاء الشائعة هو التعامل مع وثائق CE وقطع الاختبار وتخطيط التركيب كموضوعات منفصلة. لكنها مترابطة في الواقع. فإذا كانت المستندات غير دقيقة، وكان منطق التحكم صعب التفسير، وكانت افتراضات التركيب مبهمة، فقد تستمر الآلة في العمل، لكن سيكون من الصعب إدارتها بأمان وبصورة متسقة. وعادة ما تأتي نتيجة الشراء الأفضل من مواءمة الإعلان والمخططات والحواجز وأدلة الدقة وظروف الموقع قبل الشحن، بدلاً من محاولة تصحيح هذه الفجوات بعد وضع الآلة في أرضية الورشة.
